उत्पाद विवरण:
|
| उत्पाद: | 16x2 COG कैरेक्टर एलसीडी डिस्प्ले | अक्षर/कॉलम: | 16 अक्षर X 2 पंक्तियाँ |
|---|---|---|---|
| एलसीडी प्रकार: | एफएसटीएन, नकारात्मक, संचरणशील | प्रकाशिकी: | 12 बजे |
| रूपरेखा मंद।: | 40.9 ((H) x 20.9 ((V) x 5.3 ((T) (मिमी) | देखने के क्षेत्र: | 36 ((H) x 10 ((V) (मिमी) |
| डॉट आकार: | 0.365 ((H) x 0.375 ((V) (मिमी) | डॉट पिच: | 0.385(H) x 0.395(V) (मिमी) |
| ड्राइविंग विधि: | 1/16 काम का चक्र, 1/5 पक्षपात | संचालन तापमान: | -10 डिग्री सेल्सियस से +60 डिग्री सेल्सियस |
| भंडारण अस्थायी: | -20 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस | पिन नंबर: | 11 पिन |
| नियंत्रक: | ST7032 या समकक्ष | इंटरफेस: | आईआईसी एमपीयू इंटरफ़ेस |
| योजक: | ZIF FPC | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 16x2 अक्षरों का सीओजी एलसीडी डिस्प्ले,सीओजी एलसीडी डिस्प्ले 3.3V,आई2सी एमपीयू कॉग एलसीडी मॉड्यूल |
||
1602 सीओजी चरित्र एलसीडी मॉड्यूल, एलसीडी 16x2 चरित्र प्रदर्शन उत्पाद परिचय
SAEF Technology SF1602JR-269 एक मोनोक्रोम COG 16X2 वर्ण एलसीडी डिस्प्ले मॉड्यूल है। यह एक ST7032 नियंत्रक या समकक्ष आईसी से लैस है और I2C और MPU इंटरफेस का समर्थन करता है।SF1602JR-269 चरित्र डिस्प्ले एलसीडी 1602 मॉड्यूल का पावर वोल्टेज 3 है.3V (सामान्य मान) । इसमें सफेद एलईडी बैकलाइट, नीले, और पीले हरे एलईडी बैकलाइट विकल्प हैं। SF1602JR-269 एफएसटीएन ट्रांसमिशन नकारात्मक मोड है।यह -10 °C से +60 °C तक के तापमान पर काम कर सकता है; इसका भंडारण तापमान सीमा -20 °C से +70 °C है। इस एलसीडी मॉड्यूल में शुरू में टच नहीं था, लेकिन टच पैनल अनुकूलन योग्य है। SF1602JR-269 मॉड्यूल का व्यापक रूप से उपकरणों में उपयोग किया जाता है,कार्ड रीडर, सेंसर डिवाइस, पीओएस टर्मिनल, नकद पाठक, हैंडहेल्ड डिवाइस, चिकित्सा विश्लेषक, और अधिक।
विशेषताएं:
1इस 16x2 वर्ण के एलसीडी डिस्प्ले के बाहरी आयाम 40.9x20.9x5.3 मिमी हैं, जिसमें 16 वर्ण x 2 पंक्तियाँ हैं।
2. यह 16x2 COG एलसीडी मोनोकोम प्रकार का डिस्प्ले IIC और MPU इंटरफेस का समर्थन करता है। मॉड्यूल के लिए विशिष्ट वोल्टेज 3.3V है और 2.7V और 4.5V के बीच काम कर सकता है।
3इस 1602 सीओजी एलसीडी का विद्युत प्रवाह 160uA (अधिकतम 230uA) है।
4. 16x2 वर्ण मॉड्यूल 12 बजे देखने की दिशा में अच्छी तरह से चलता है.
5यह सीओजी 1602 एलसीडी एक लागत प्रभावी संस्करण, कम कीमत और उच्च प्रदर्शन वाला डिस्प्ले है।
6. यह 1602 चरित्र COG एलसीडी विभिन्न बैकलाइट रंग विकल्पों के साथ आता है, जिसमें सफेद, पीले हरे, एम्बर, नीले और अधिक शामिल हैं.
7इस 16x2 एलसीडी डिस्प्ले में ZIF FPC कनेक्शन विधि है, और FPC की लंबाई को अनुकूलित किया जा सकता है, जिससे डिजाइन और स्थापना आसान हो जाती है।
उत्पादन की जानकारी:
| उत्पाद: | 16x2 सीओजी वर्ण एलसीडी डिस्प्ले |
| एलसीडी प्रकारः | एफएसटीएन, नकारात्मक, संचरण |
| अक्षर/स्तंभः | 16 अक्षर X 2 पंक्तियाँ |
| ऑप्टिक्सः | बारह बजे |
| रूपरेखा डिम.: | 40.9 ((H) X 20.9 ((V) X 5.3 ((T) (मिमी) |
| देखने का क्षेत्रः | 36 ((H) X 10 ((V) (मिमी) |
| डॉट पिच: | 0.385 ((H) X 0.395 ((V) (मिमी) |
| डॉट आकारः | 0.365 ((H) X 0.375 ((V) (मिमी) |
| ड्राइविंग विधिः | जीवन में एक बार भी गलत काम न करें, 1/16 |
| ऑपरेटिंग टेम्पः | -10°C से +60°C तक |
| भंडारण तापमानः | -20°C से +70°C |
| नियंत्रक: | ST7032 या समकक्ष |
| कनेक्टरः | ZIF FPC |
| पिन संख्याः | 11 पिन |
| इंटरफ़ेसः | आईआईसी एमपीयू इंटरफेस |
| अनुपालन: | REACH और RoHS अनुरूप |

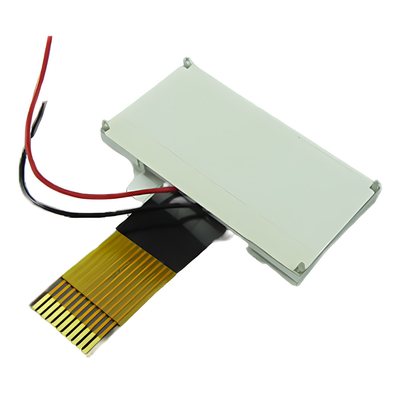

1602 सीओजी चरित्र एलसीडी मॉड्यूल, एलसीडी 16x2 चरित्र प्रदर्शन उत्पाद चित्र
पिन परिभाषाः
पिन1 CAP1N वोल्टेज बूस्टर सर्किट (वीडीडी-वीएसएस) के लिए, बाहरी कैपेसिटर लगभग 0.1u ~ 4.7uf
पिन2 CAP1P वोल्टेज बूस्टर सर्किट (वीडीडी-वीएसएस) के लिए, बाहरी कैपेसिटर लगभग 0.1u~4.7uf
पिन3 वीएलसीडी डीसी/डीसी वोल्टेज कन्वर्टर. अंतर्निहित बूस्टर का उपयोग करते समय एक कंडेन्सर को थर्मल और डी वीआईएन के बीच कनेक्ट करें।विपरीत समायोजन
पिन4 वीआईएन-वीडीडी वीडीडीः 2.7V से 5.5V
पिन5 वीआईएन-वीडीडी वीडीडीः 2.7V से 5.5V
पिन6 SHLS सीमेंट संकेत दिशा का चयन करेंः
0: सेग1~80 स्तंभ पता 79~0 (वापसी)
1: Seg1~80 स्तंभ पता 0~79 ((सामान्य)
पिन7 SHLC सामान्य संकेत दिशा का चयन करेंः
0: कॉम1~16 पंक्ति पता 15~0 (वापसी)
1: कॉम1~16 पंक्ति पता 0~15 ((सामान्य)
पिन8 वीएसएस ग्राउंड (0 वी)
पिन 9 एसडीए I2C इंटरफेस में DB7 (SDA) इनपुट डेटा है और DB6 (SCL) क्लॉक इनपुट है। SDA और SCL को I2C बस से कनेक्ट करना होगा (I2C बस SDA/SCL और I2C बस की शक्ति के बीच एक प्रतिरोध को जोड़ने के लिए है)
Pin10 SCL I2C इंटरफेस में DB7 (SDA) इनपुट डेटा है और DB6 (SCL) क्लॉक इनपुट है। SDA और SCL को I2C बस से कनेक्ट करना होगा (I2C बस SDA/SCL और I2C बस की शक्ति के बीच एक प्रतिरोध को कनेक्ट करने के लिए है)
पिन11 XRESET बाहरी रीसेट पिन. केवल अगर रीसेट पर पावर का उपयोग किया जाता है, तो XRESET पिन को VDD पर तय किया जाना चाहिए. कम सक्रिय.

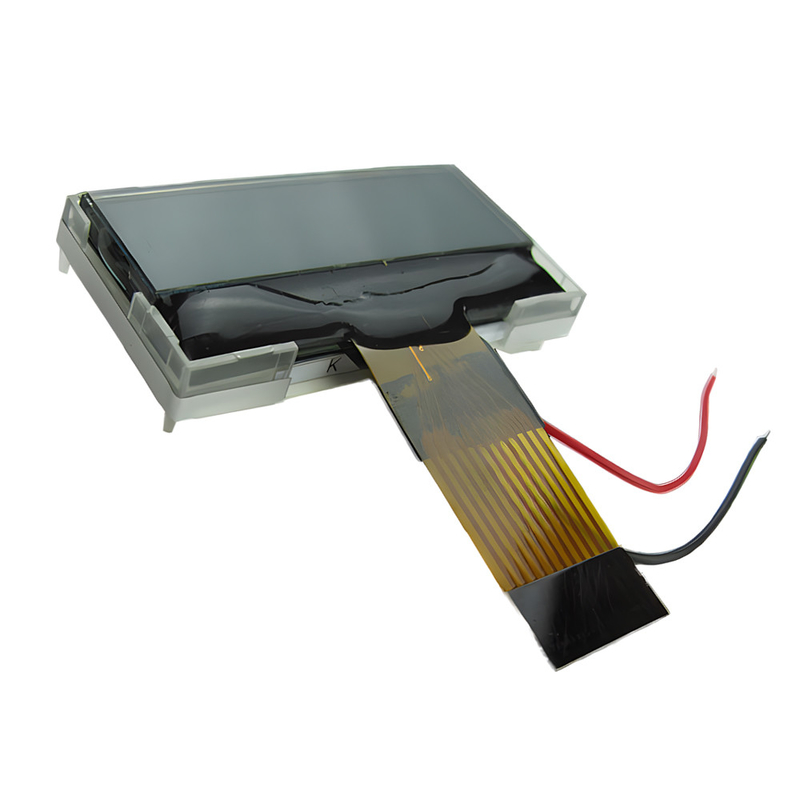

1602 सीओजी चरित्र एलसीडी मॉड्यूल, एलसीडी 16x2 चरित्र प्रदर्शन उत्पाद छवि
कारखाने की सुविधाएँ और प्रमाणपत्र
हमसे संपर्क करें
हम आपकी परियोजनाओं के बारे में सुनना पसंद करते हैं, यदि आपके कोई प्रश्न हैं, तो आप हमें sales2@saef.com.cn पर प्राप्त कर सकते हैं
खोज कीवर्डः 16x2 एलसीडी, एलसीडी 16x2, 1602 वर्ण एलसीडी, ग्राफिक एलसीडी 1602, COG 16x2, 16x2 COG एलसीडी, MPU 16x2 डिस्प्ले, IIC 16x2 COG
