उत्पाद विवरण:
|
| उत्पाद: | 1.54 इंच OLED डिस्प्ले | संकल्प: | 128x64 डॉट्स रिज़ॉल्यूशन |
|---|---|---|---|
| इंटरफेस: | I2C, SPI वैकल्पिक | प्रदर्शन मोड: | निष्क्रिय मैट्रिक्स प्रदर्शन |
| प्रकाशिकी: | सभी दृश्य कोण | रूपरेखा मंद।: | 47.0(एल) x 43.0(डब्ल्यू) x 13.8(टी) मिमी |
| सक्रिय क्षेत्र: | 35.06(एल) x 17.52(डब्ल्यू) मिमी | पिक्सेल पिच: | 0.274 x 0.274 मिमी |
| ड्राइविंग विधि: | 1/64 कार्य चक्र | संचालन तापमान: | -40 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस |
| भंडारण अस्थायी।: | -40 डिग्री सेल्सियस से + 85 डिग्री सेल्सियस | चालक आई.सी: | एसएसडी 1309 या समकक्ष |
| पिन नंबर: | 4 हेडर पिन, 7 पिन वैकल्पिक | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 1.54 इंच OLED डिस्प्ले मॉड्यूल,ओएलईडी डिस्प्ले मॉड्यूल 128*64 |
||
SFOM154YZ4-12864WB-01 विनिर्देश.pdf
1.54 इंच OLED डिस्प्ले मॉड्यूल 128*64 पिक्सल 4 पिन IIC इंटरफ़ेस उत्पाद परिचय
ऑर्गेनिक लाइट-एमिटिंग डायोड (ओएलईडी) एक अगली पीढ़ी की तकनीक है जो उज्ज्वल, स्पष्ट छवियों और तेज प्रतिक्रियाओं को सक्षम करती है। यह ओएलईडी 1.54 इंच का मॉडल SFOM154YZ4-12864WB-01 OLED डिस्प्ले 128 x 64 डॉट्स मोनोक्रोम से बना हैयह ओएलईडी मॉड्यूल हल्का है, कम बिजली की खपत, छोटा आकार है, और इसमें विभिन्न इंटरफ़ेस विकल्प हैं, डिफ़ॉल्ट आईआईसी है, और उपलब्ध विकल्प आईआईसी और एसपीआई पोर्ट हैं।मॉड्यूल COB OLED से बना है, जिसका फायदा यह है कि उस पर पीसीबी बोर्ड होने के कारण मॉड्यूल को ग्राहक के आवेदन के अनुसार तय करना आसान है।
SFOM154YZ4-12864WB-01 OLED डिस्प्ले मॉड्यूल में मूल रूप से स्पर्श नहीं था, लेकिन टच पैनल अनुकूलन योग्य है। यह उत्पाद व्यापक रूप से चिकित्सा विश्लेषकों, मीटर, सेंसर उपकरण,पीओएस टर्मिनल, कैश रजिस्टर, हैंडहेल्ड डिवाइस, मोबाइल ऑर्डर मशीन आदि।
विशेषताएं
1इस 1.54 इंच के मिनी ओएलईडी डिस्प्ले में 128X64 का रिज़ॉल्यूशन और एसएसडी 1309 चिपसेट है।
2इस 1.54 इंच के ओएलईडी डिस्प्ले मॉड्यूल में अल्ट्रा-लो पावर खपत हैः फुल स्क्रीन इल्यूमिनेशन 0.08w।
3यह 1.54 इंच का 4 पिन OLED डिस्प्ले आसान स्थापना के लिए चार माउंटिंग छेद है।
4यह 1.54 इंच 128x64 OLED उत्पाद I2C प्रकार, IIC और SPI इंटरफ़ेस वैकल्पिक के लिए डिज़ाइन किया गया है।
5यह 1.54 इंच का OLED 4pin उत्पाद विभिन्न प्रकार के नियंत्रण चिप्स का समर्थन करता हैः Arduino 51 श्रृंखला, msp430 श्रृंखला, stm32/2 CSR IC आदि के साथ पूरी तरह संगत।
6इस आई2सी 1.54 इंच के ओएलईडी उत्पाद का बिजली आपूर्ति वोल्टेज डीसी 3वी-5वी है।
7. यह 1.54 इंच OLED डिस्प्ले मॉड्यूल एम्बेडेड ड्राइवर आईसी है. यह I2C ((IIC) इंटरफ़ेस के साथ संवाद कर सकते हैं केवल 4 I / O बंदरगाहों की जरूरत है
8यह 1.54 इंच 128x64 OLED उत्पाद MMDVM, Pi-Star के साथ संगत है, और यह रास्पबेरी पाई के साथ संगत है।
9. यह 128x64 SPI OLED 1.54 इंच का उत्पाद स्व-प्रकाशित डिजाइन है, इसे बैकलाइट की आवश्यकता नहीं है, डिस्प्ले स्व-प्रकाशित हो सकता है; इसमें उच्च कंट्रास्ट, उज्ज्वल और कुरकुरा डॉट्स हैं, यहां तक कि छोटे फोंट भी काफी पठनीय हैं।
10ओएलईडी डिस्प्ले मॉड्यूल में 1.54 इंच का कोई एम्बेडेड फोंट नहीं है, उपयोगकर्ता फोंट जनरेशन सॉफ्टवेयर के माध्यम से फोंट बना सकता है।
उत्पाद की जानकारी
| उत्पाद: | 1.54 इंच OLED डिस्प्ले |
| संकल्पः | 128x64 डॉट्स रिज़ॉल्यूशन |
| इंटरफ़ेसः | I2C, SPI वैकल्पिक |
| ड्राइवर आईसीः | एसएसडी 1309 या समकक्ष |
| ऑप्टिक्सः | सभी दृष्टिकोण |
| प्रदर्शन मोडः | निष्क्रिय मैट्रिक्स डिस्प्ले |
| रूपरेखा डिम.: | 47.0(L) X 43.0(W) X 13.8(T) मिमी |
| सक्रिय क्षेत्रः | 35.06 ((L) X 17.52 ((W) मिमी |
| पिक्सेल पिचः | 0.274 X 0.274 मिमी |
| ड्राइविंग विधिः | 1/64 काम का चक्र |
| ऑपरेटिंग टेम्पः | -40°C से +70°C तक |
| भंडारण तापमानः | -40°C से +85°C तक |
| पिन संख्याः | 4 हेडर पिन, 7 पिन वैकल्पिक |
| अनुपालन: | REACH और RoHS अनुरूप |
पिन परिभाषा
पिन1 GND (पावर ग्राउंड)
Piin2 VDD (पावर मॉड्यूल वोल्टेज 3V - 5V)
पिन3 एससीएल (घड़ी रेखा)
पिन4 एसडीए (डेटा लाइन)
1.54 इंच OLED डिस्प्ले मॉड्यूल 128*64 पिक्सल 4 पिन IIC इंटरफ़ेस उत्पाद ड्राइंग

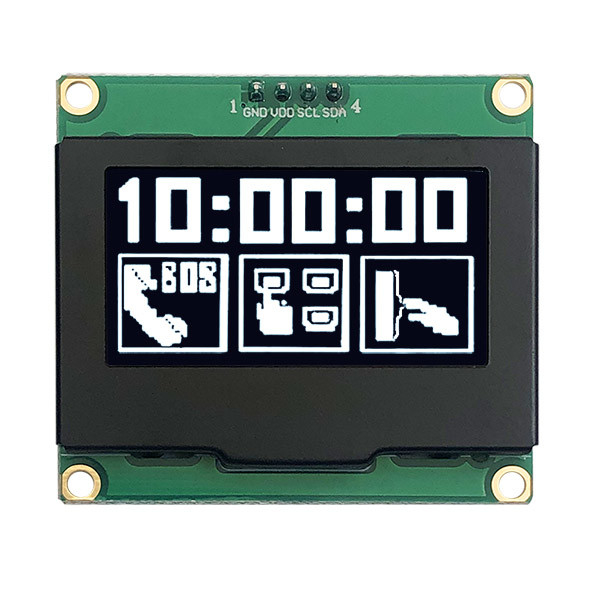

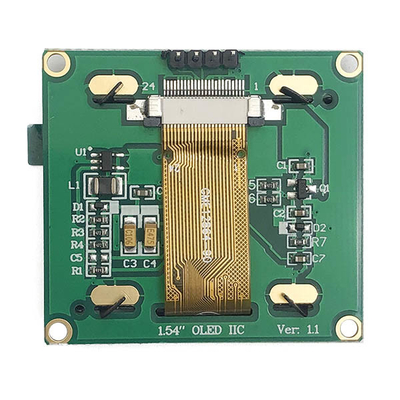

1.54 इंच OLED डिस्प्ले मॉड्यूल 128*64 पिक्सल 4 पिन IIC इंटरफ़ेस उत्पाद छवि
