उत्पाद विवरण:
|
| उत्पाद: | 0.87 इंच OLED डिस्प्ले मॉड्यूल | पिक्सेल की संख्या: | 128x32 पिक्सेल |
|---|---|---|---|
| चालक आई.सी: | SSD1316 या समतुल्य | प्रदर्शन मोड: | निष्क्रिय मैट्रिक्स |
| रंग प्रदर्शित करें: | मोनोक्रोम (सफ़ेद) | ड्राइव कर्तव्य: | 1/32 कर्तव्य |
| पैनल का आकार: | 29 x 8.8 x 1.22 (मिमी) | सक्रिय क्षेत्र: | 22.38 x 5.58 (मिमी) |
| पिक्सेल पिच: | 0.175 x 0.175 (मिमी) | पिक्सेल आकार: | 0.155 x 0.155 (मिमी) |
| देखने की दिशा: | सभी दृश्य कोण | इंटरफेस: | I2C |
| संबंध: | ZIF FPC | पिन नंबर: | 15 पिन (अनुकूलित किया जा सकता है) |
| जीवनभर: | 50,000 घंटे @60cd/m2 | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | स्लिम ओएलईडी डिस्प्ले मॉड्यूल,128x32 पिक्सल OLED डिस्प्ले मॉड्यूल,I2C इंटरफ़ेस छोटा OLED पैनल |
||
0.87 इंच स्लिम ओएलईडी डिस्प्ले मॉड्यूल 128x32 पिक्सल आई2सी इंटरफ़ेस सफेद नीला पाठ उत्पाद परिचय
उत्पाद की त्वरित समीक्षा
₹0.87 इंच OLED
प्रकारः ग्राफिक
संरचना: सीओजी
128 x 32 डॉट मैट्रिक्स
¢IC:SSD1316
3 वी बिजली आपूर्ति
¥1/32 शुल्क
इंटरफेस: I2C
प्रदर्शन रंगः सफेद / नीला
¢ कनेक्शनः ZIF FPC
विवरण
SFOS087DY-7139AP OLED डिस्प्ले मॉड्यूल एक 128x32 रिज़ॉल्यूशन COG ग्राफिक डिस्प्ले है, जिसका विकर्ण आकार 0.87 इंच है।ओएलईडी मॉडल को औद्योगिक ग्रेड के रूप में डिज़ाइन किया गया है जिसमें पतला आकार और प्रतिस्पर्धी मूल्य का लाभ है।. मॉड्यूल SSD1316 IC के साथ निर्मित है; यह I2C इंटरफ़ेस का समर्थन करता है। तर्क के लिए आपूर्ति वोल्टेज 2.8V है, प्रदर्शन के लिए आपूर्ति वोल्टेज 9V है, VDD के लिए ऑपरेटिंग करंट 180μA है, ड्राइविंग ड्यूटी 1/32 है।
SFOS087DY-7139AP OEL डिस्प्ले मॉड्यूल -40°C से +80°C तक के तापमान पर काम कर सकता है; इसका भंडारण तापमान -40°C से +85°C तक है। यह पहनने योग्य उपकरण के लिए उपयुक्त है,स्मार्ट होम एप्लिकेशन आदि.
उत्पाद की जानकारी
| उत्पाद: | 0.87 इंच OLED डिस्प्ले मॉड्यूल |
| पिक्सेल की संख्याः | 128x32 पिक्सेल |
| इंटरफ़ेसः | I2C |
| ड्राइवर आईसीः | एसएसडी1316 या समकक्ष |
| पिन संख्याः | 15 पिन (अनुकूलित किया जा सकता है) |
| प्रदर्शन मोडः | निष्क्रिय मैट्रिक्स |
| प्रदर्शन रंगः | मोनोक्रोम (सफेद) |
| ड्राइव कर्तव्यः | 1/32 कर्तव्य |
| पैनल का आकारः | 29 X 8.8 X 1.22 (मिमी) |
| सक्रिय क्षेत्रः | 22.38 X 5.58 (मिमी) |
| पिक्सेल पिचः | 0.175 X 0.175 (मिमी) |
| पिक्सेल आकारः | 0.155 X 0.155 (मिमी) |
| देखने की दिशा: | सभी दृष्टिकोण |
| कनेक्शनः | ZIF FPC |
| जीवन काल: | 50,000 घंटे @60cd/m2 |
| अनुपालन: | REACH और RoHS अनुरूप |
विशेषताएं
10इस 0.87 इंच के ओएलईडी डिस्प्ले में +25 डिग्री सेल्सियस पर 10 माइक्रोसेकंड का तेज प्रतिक्रिया समय है।
10इस 0.87 इंच के मोनो ओएलईडी उत्पाद में उच्च चमक है और इस उत्पाद में 2000 तक का कंट्रास्ट अनुपात हैः1.
11इस कम लागत वाले 0.87 इंच के ओएलईडी उत्पाद में कम बिजली की खपत होती है - जिससे CO2 उत्सर्जन कम होता है।
0.87 इंच स्लिम ओएलईडी डिस्प्ले मॉड्यूल 128x32 पिक्सल आई2सी इंटरफ़ेस सफेद/नीला पाठ उत्पाद ड्राइंग
पिन परिभाषा
पिन1, सी2एन/पिन2, सी2पी/पिन3, सी1पी/पिन4, सी1एन
फ्लाइंग इनवर्टिंग कंडेसिटर का सकारात्मक टर्मिनल, फ्लाइंग बूस्ट कंडेसिटर का नकारात्मक टर्मिनल। टर्मिनलों के बीच चार्ज-पंप कंडेसिटर की आवश्यकता होती है।वे तैरना चाहिए जब कनवर्टर का उपयोग नहीं किया जाता है.
पिन 5, वीडीडी2 वीबीएटी
डीसी/डीसी कनवर्टर सर्किट के लिए पावर सप्लाई. यह डीसी/डीसी वोल्टेज कनवर्टर के आंतरिक बफर के लिए पावर सप्लाई पिन है. यह कनवर्टर का उपयोग करते समय बाहरी स्रोत से जुड़ा होना चाहिए.जब कन्वर्टर का उपयोग नहीं किया जाता है तो इसे वीडीडी से जोड़ा जाना चाहिए.
पिन 6, वीएसएस
ग्राउंड ऑफ लॉजिक सर्किट यह एक ग्राउंड पिन है। यह लॉजिक पिन के लिए संदर्भ के रूप में कार्य करता है। इसे बाहरी ग्राउंड से जोड़ा जाना चाहिए।
पिन 7, वीडीडी
तर्क के लिए बिजली की आपूर्ति. यह एक वोल्टेज आपूर्ति पिन है. यह बाहरी स्रोत से जुड़ा होना चाहिए.
पिन 8, सीएस #
पिन 9, RES#
नियंत्रक और ड्राइवर के लिए पावर रीसेट करें. यह पिन रीसेट सिग्नल इनपुट है. जब पिन कम है, चिप का आरंभिकरण निष्पादित किया जाता है. सामान्य संचालन के दौरान इस पिन को ऊपर खींचें.
पिन10, डी/सी
पिन11, एससीएलके
आईआईसी बस घड़ी सिग्नल. आई2सी बस में सूचना का प्रसारण एक घड़ी सिग्मल का अनुसरण कर रहा है. डेटा का प्रत्येक प्रसारण इस पिन के एक एकल घड़ी अवधि के दौरान होता है.
पिन12, एसडीए
I2C बस डेटा सिग्नल. यह पिन ट्रांसमीटर और रिसीवर के बीच संचार चैनल के रूप में कार्य करता है.
पिन 13, आईआरईएफ
चमक समायोजन के लिए वर्तमान संदर्भ। यह पिन खंड वर्तमान संदर्भ पिन है। इस पिन और वीएसएस के बीच एक प्रतिरोध कनेक्ट किया जाना चाहिए। वर्तमान को अधिकतम 12.5uA पर सेट करें।
पिन 14, वीसीओएमएच
कॉम सिग्नल के लिए वोल्टेज आउटपुट हाई लेवल. यह पिन कॉम सिग्नल के लिए वोल्टेज आउटपुट हाई लेवल के लिए इनपुट पिन है. इस पिन और वीएसएस के बीच संधारित्र को जोड़ा जाना चाहिए.
पिन 15, वीसीसी
ओईएल पैनल के लिए पावर सप्लाई। यह चिप का सबसे सकारात्मक वोल्टेज सप्लाई पिन है। कन्वर्टर का उपयोग करते समय इस पिन और वीएसएस के बीच एक स्थिरीकरण कैपेसिटर कनेक्ट किया जाना चाहिए।यह बाहरी स्रोत से जुड़ा होना चाहिए जब कनवर्टर का उपयोग नहीं किया जाता है.
पूर्ण अधिकतम रेटिंग
नोट 1: उपरोक्त सभी वोल्टेज ¥VSS = 0V ¥ के आधार पर हैं।
नोट 2: जब इस मॉड्यूल का उपयोग उपरोक्त पूर्ण अधिकतम क्षमताओं से अधिक किया जाता है, तो मॉड्यूल का स्थायी टूटना हो सकता है।इस मॉड्यूल का उपयोग धारा 3 के अनुसार शर्तों के तहत करना वांछनीय है।∙ ∙ ऑप्टिकल और इलेक्ट्रिकल विशेषताएं ∙ यदि इस मॉड्यूल का उपयोग इन परिस्थितियों से अधिक किया जाता है, तो मॉड्यूल की खराबी हो सकती है और मॉड्यूल की विश्वसनीयता बिगड़ सकती है।
नोट 3: परिभाषित तापमान सीमाओं में ध्रुवीकरणकर्ता शामिल नहीं है। ध्रुवीकरणकर्ता का अधिकतम प्रतिरोधी तापमान 80°C होना चाहिए।
नोट 4: VPP = 7.5V, Ta = 25°C, 50% चेकरबोर्ड.सॉफ्टवेयर कॉन्फ़िगरेशन धारा 4.4 आरंभिकरण का पालन करता है.जीवनकाल का अंत 50% प्रारंभिक चमक के रूप में निर्दिष्ट है।औसत परिचालन जीवनकाल को उच्च तापमान की स्थितियों में एपीपी त्वरित संचालन द्वारा अनुमानित किया जाता है।.
ऑप्टिकल विशेषताएं
* VDD1 = 2.8V, VPP = 8.0V & 7.4V पर लिया गया ऑप्टिकल माप। सॉफ्टवेयर कॉन्फ़िगरेशन अनुभाग 4.4 आरंभ का अनुसरण करता है।

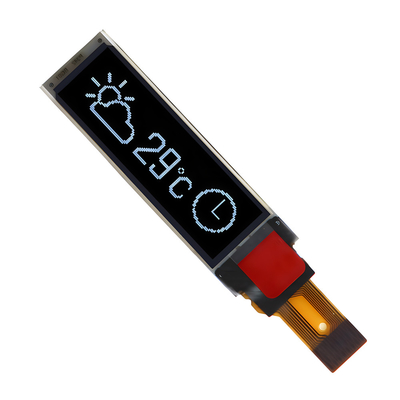

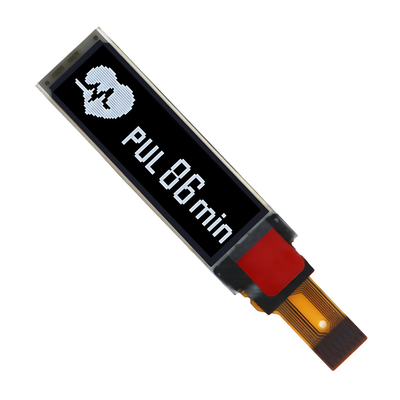

0.87 इंच स्लिम ओएलईडी डिस्प्ले मॉड्यूल 128x32 पिक्सल आई2सी इंटरफ़ेस सफेद/नीला पाठ उत्पाद छवि
