उत्पाद विवरण:
|
| उत्पाद: | 4.3 इंच प्रतिरोधी टचस्क्रीन टीएफटी | संकल्प: | 480x272 |
|---|---|---|---|
| देखने की दिशा: | आईपीएस, सभी देखने के कोण | चालक आई.सी: | ST7283 |
| टच स्क्रीन: | प्रतिरोधक स्पर्श पैनल (RTP) | पिन नंबर: | 40 पिन |
| संबंध: | ZIF FPC 46 मिमी | भूतल चमक: | 500 सीडी/एम2 (निट्स) |
| प्रचालन वोल्टेज: | 3.3 | इंटरफेस: | आरजीबी |
| संचालन तापमान।: | 20℃ से +70℃ | भंडारण अस्थायी।: | -30°C से +80°C |
| एलईडी लाइफटाइम: | 40,000 घंटे | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | आईपीएस प्रतिरोधक स्पर्श,4.3 इंच का टीएफटी एलसीडी मॉड्यूल,480x272 डॉट्स टीएफटी एलसीडी मॉड्यूल |
||

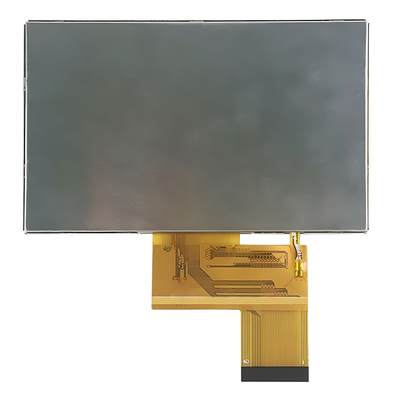

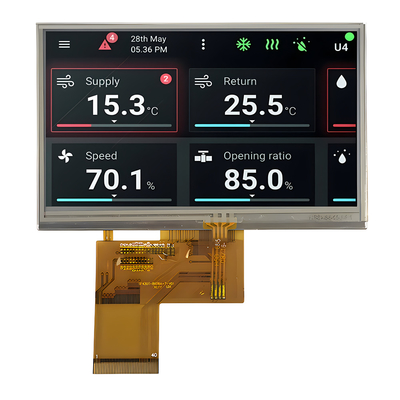

इस आइटम के बारे में SFTO430JS-7025A-T 4.3 इंच IPS प्रतिरोधी स्पर्श टीएफटी
सेफ टेक्नोलॉजी SFTO430JS-7025A-T एक उच्च प्रदर्शन वाला 4.3 इंच का TFT एलसीडी मॉड्यूल है जिसे विभिन्न अनुप्रयोगों के लिए डिज़ाइन किया गया है। इसमें एक एकीकृत ST7283 ड्राइवर आईसी है और आरजीबी इंटरफ़ेस का समर्थन करता है,कनेक्टिविटी में लचीलापन प्रदान करनाइस मॉड्यूल के लिए बिजली की आपूर्ति वोल्टेज 3V से 3.6V तक है, जिसका विशिष्ट मूल्य 3.3V है। यह टीएफटी एलसीडी मॉड्यूल आईपीएस प्रकार का है, जो एक सुसंगत देखने के अनुभव के लिए एक पूर्ण दृश्य कोण प्रदान करता है.500 निट्स की चमक के साथ, यह विभिन्न प्रकाश स्थितियों में पठनीयता सुनिश्चित करने के लिए इनडोर और आउटडोर दोनों उपयोग के लिए उपयुक्त है।
The module's wide operating temperature range -20℃ to +70℃ and storage temperature range of -30℃ to +80℃ make it ideal for industrial and commercial applications where devices may be subjected to temperature extremes.
SFTO430JS-7025A-T अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए एक बहुमुखी समाधान है, जिसमें शामिल हैं लेकिन इन तक सीमित नहीं हैंः
- औद्योगिक उपकरण
- स्कैनर
- होम ऑटोमेशन सिस्टम
- अभिगम नियंत्रण प्रणाली
- निगरानी उपकरण
- विश्लेषक
- सुरक्षा प्रणाली
इसकी प्रतिरोधी टचस्क्रीन क्षमता उपयोगकर्ता बातचीत की अनुमति देती है, जिससे यह उन उपकरणों के लिए एक उपयोगकर्ता के अनुकूल विकल्प बन जाता है जिन्हें प्रदर्शन और टच दोनों कार्यक्षमता की आवश्यकता होती है।SFTO430JS-7025A-T उन अनुप्रयोगों के लिए एक मजबूत और विश्वसनीय डिस्प्ले समाधान है जहां उच्च दृश्यता और स्थायित्व आवश्यक है.
उत्पाद की जानकारी
| उत्पाद: | 4.3 इंच प्रतिरोधी टचस्क्रीन टीएफटी |
| संकल्पः | 480x272 |
| सतह चमकः | 500 सीडी/एम2 (निट्स) |
| देखने की दिशा: | आईपीएस, सभी देखने के कोण |
| इंटरफ़ेसः | आरजीबी |
| ड्राइवर आईसीः | ST7283 |
| पिन संख्याः | 40 पिन |
| टच स्क्रीनः | प्रतिरोधी स्पर्श पैनल (RTP) |
| कनेक्शनः | ZIF FPC 46 मिमी |
| ऑपरेटिंग वोल्टेजः | 3.3V |
| परिचालन तापमानः | -20°C से +70°C |
| भंडारण तापमानः | -30°C से +80°C तक |
| एलईडी जीवनकालः | 40,000 घंटे |
| अनुपालन: | REACH और RoHS अनुरूप |
यांत्रिक रूपरेखा
पिन परिभाषा
| नहीं। | पिन नाम | आई/ओ | विवरण |
| 1 | एलईडी-के | मैं | एलईडी कैथोड |
| 2 | एलईडी-ए | मैं | एलईडी एनोड |
| 3 | वीएसएस | मैं | पावर ग्राउंड |
| 4 | वीडीडी | मैं | बिजली स्रोत |
| 5 से 12 | R00-R07 | मैं | RED डेटा सिग्नल (LSB) |
| 13-20 | G00-G07 | मैं | GREEN डेटा सिग्नल ((LSB) |
| 21-28 | R00-R07 | मैं | नीला डेटा सिग्नल (LSB) |
| 29 | वीएसएस | मैं | पावर ग्राउंड |
| 30 | डीएलसीके | मैं | प्रत्येक दिनांक का नमूना लेने के लिए घड़ी संकेत |
| 31 | डीआईएसपी | मैं | ऑन/ऑफ सिग्नल प्रदर्शित करें |
| 32 | HSYNC | मैं | क्षैतिज सिंक्रनाइज़ेशन संकेत |
| 33 | VSYNC | मैं | ऊर्ध्वाधर सिंक्रनाइज़ेशन संकेत |
| 34 | DE | मैं | इनपुट डेटा सक्षम नियंत्रण |
| 35 | NC | - | खुला सेट करें |
| 36 | जीएनडी | मैं | पावर ग्राउंड |
| 37 | एक्सआर | मैं | टच पैनल पिन |
| 38 | YD | मैं | टच पैनल पिन |
| 39 | एक्सएल | मैं | टच पैनल पिन |
| 40 | YU | मैं | टच पैनल पिन |
अधिकतम पूर्ण सीमा
| पद | प्रतीक | मूल्य | इकाई |
| तर्क के लिए बिजली आपूर्ति वोल्टेज | वीडीडी | 3.0-3.6 | वी |
| इनपुट वोल्ट | वाइन | वीडीडी+0.3 | वी |
| परिचालन तापमान | टॉप | -20 से 70 | °C |
| भंडारण तापमान | Tstg | -30 से 80 तक | °C |
| पद | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | परीक्षण की स्थिति |
| ऑपरेटिंग वोल्टेज | वीडीडी | 3.0 | 3.3 | 3.6 | वी | - |
| आपूर्ति करंट | आईडीडी | - | टीबीडी | - | mA | वीडीडी=3.3V,टीए=25°C |
| इनपुट वोल्ट | एचआईवी | 0.7वीडीडी | - | वीडीडी | वी | - |
| वीआईएल | 0 | - | 0.3वीडीडी | वी | ||
| इनपुट रिसाव वर्तमान | IIL | - | टीबीडी | - | mA | वीआईएन=वीडीडी या वीएसएस |
बैकलाइट इलेक्ट्रिकल-ऑप्टिकल विशेषताएं
| पद | प्रतीक | MIN | TYP | अधिकतम | UNIT |
परीक्षण स्थिति |
नोट |
| आपूर्ति वोल्टेज | Vf | 20.3 | 22.4 | 24 | वी | यदि=20mA | - |
| आपूर्ति करंट | यदि | - | 20 | - | mA | - | - |
| रिवर्स वोल्टेज | वीआर | - | - | 5 | वी | - | |
| शक्ति अपव्यय | पीडी | - | 448 | - | mW | - | |
| एलसीएम के लिए प्रकाश तीव्रता |
- |
- | 500 | - | Cd/m2 | यदि=20mA | - |
| एलसीएम के लिए एकरूपता | - | 70 | 75 | - | % | यदि=20mA | - |
| बैकलाइट रंग | सफेद | ||||||
