उत्पाद विवरण:
|
| कीवर्ड: | बार प्रकार टीएफटी 8.8 इंच | संकल्प: | 480X1920 |
|---|---|---|---|
| इंटरफेस: | एमआईपीआई | देखने की दिशा: | IPS सभी देखने के कोण |
| टच स्क्रीन: | नहीं | ड्राइविंग वोल्टेज: | 3.3 वी |
| इसके विपरीत अनुपात: | 1000:1 | भूतल चमक: | 550 सीडी/एम2 (निट्स) |
| संचालन तापमान।: | 20°C से +70°C तक | भंडारण अस्थायी: | -30℃ से +80℃ |
| पिंस: | 40 पिन | संबंध: | कनेक्टर प्रकार |
| एलईडी लाइफटाइम: | 40,000 घंटे | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 480x1920 बार टाइप टीएफटी डिस्प्ले,8.8 इंच की बार टाइप टीएफटी डिस्प्ले,एमआईपीआई इंटरफ़ेस बार प्रकार टीएफटी डिस्प्ले |
||
8.8 इंच बार टाइप टीएफटी डिस्प्ले 480x1920 पिक्सेल एमआईपीआई इंटरफ़ेस उत्पाद परिचय
उत्पाद की त्वरित समीक्षा
आकारः 8.8 इंच
संकल्पः 480x1920 डॉट्स
दृश्य दिशाः आईपीएस
MIPI इंटरफेस
ड्राइवर आईसीः OTA7290B
नियंत्रण बोर्ड: नहीं
चमक ((cd/m2): 550
टच पैनलः टच पैनल के बिना, CTP वैकल्पिक है
विवरण
लगभग 4 के अपने अल्ट्रा-वाइड पहलू अनुपात के साथः1, यह बार प्रकार का डिस्प्ले संकीर्ण स्थानों में उत्कृष्ट है। इस डिस्प्ले को उपकरण या डैशबोर्ड पर सूचना पैनल के रूप में उपयोग करें।यह डिस्प्ले व्यापक ग्राफिक्स दिखा सकता है जो अन्य डिस्प्ले पर कुचल जाते हैं या कई अन्य डिस्प्ले की जगह लेने के लिए अनुभागों में टूट सकते हैं.
डिस्प्ले का सक्रिय क्षेत्र विकर्ण पर 8.88 इंच है। इसमें एक एमआईपीआई इंटरफ़ेस है, और 550 नाइट सतह चमक के साथ एक सफेद एलईडी बैकलाइट है।
एसएईएफ बार टाइप टीएफटी-एलसीडी डिस्प्ले औद्योगिक उपकरण, ऑटोमोबाइल अनुप्रयोग, सर्वर प्रणाली, पीओएस प्रणाली, होम ऑटोमेशन, घरेलू अनुप्रयोग और गतिशील सूचना प्रदर्शन के लिए एकदम सही हैं।हम विभिन्न आकारों की पेशकश करते हैं बार प्रकार टीएफटी (स्ट्रेटेड बार एलसीडी डिस्प्ले) सहित आकार
0.96 इंच की बार टाइप TFT 80x160 पिक्सेल, 1.05 इंच की बार टाइप TFT 120x240 पिक्सेल, 1.1 इंच की बार टाइप TFT 126x294 पिक्सेल,
1.14 इंच की बार टाइप TFT 135x240 पिक्सेल, 1.47 इंच की बार टाइप TFT 172x320 पिक्सेल, 1.9 इंच की बार टाइप TFT 170x320 पिक्सेल,
2.3 इंच की बार टाइप TFT 100x310 पिक्सेल, 2.4 इंच की बार टाइप TFT 220x480 पिक्सेल, 2.86 इंच की बार टाइप TFT 376x960 पिक्सेल,
2.99 इंच की बार टाइप TFT 268x800 पिक्सेल, 3 इंच की बार टाइप TFT 268x800 पिक्सेल, 3.13 इंच की बार टाइप TFT 276x960 पिक्सेल,
3.16 इंच की बार टाइप TFT 288x960 पिक्सल, 3.2 इंच की बार टाइप TFT 320x820 पिक्सल, 3.38 इंच की बार टाइप TFT 180x460 पिक्सल,
3.4 इंच की बार टाइप TFT 180x640 पिक्सेल, 3.4 इंच की बार टाइप TFT 412x960 पिक्सेल, 3.49 इंच की बार टाइप TFT 172x640 पिक्सेल,
3.5 इंच की बार टाइप TFT 340x800 पिक्सेल, 3.71 इंच की बार टाइप TFT 240x960 पिक्सेल, 3.8 इंच की बार टाइप TFT 480x76 पिक्सेल,
3.9 इंच की बार टाइप TFT 480x128 पिक्सेल, 3.99 इंच की बार टाइप TFT 400x960 पिक्सेल, 4 इंच की बार टाइप TFT 400x960 पिक्सेल,
4.5 इंच की बार टाइप TFT 320x960 पिक्सेल, 4.58 इंच की बार टाइप TFT 320x960 पिक्सेल, 4.6 इंच की बार टाइप TFT 320x960 पिक्सेल,
6.1 इंच की बार टाइप TFT 280x1424 पिक्सेल, 6.5 इंच की बार टाइप TFT 1024x400 पिक्सेल, 6.5 इंच की बार टाइप TFT 800x320 पिक्सेल,
6.86 इंच की बार टाइप TFT 480x1280 पिक्सेल, 6.9 इंच की बार टाइप TFT 280x1424 पिक्सेल, 7 इंच की बार टाइप TFT 280x1424 पिक्सेल,
7.84 इंच की बार टाइप TFT 400x1280 पिक्सेल, 7.85 इंच की बार टाइप TFT 400x1280 पिक्सेल, 8.8 इंच की बार टाइप TFT 480x1920 पिक्सेल,
9.3 इंच की बार टाइप TFT 1920x480 पिक्सेल, 10.1 इंच की बार टाइप TFT 1024x100 पिक्सेल, 10.1 इंच की बार टाइप TFT 1280x480 पिक्सेल,
10.4 इंच की बार टाइप TFT 1024x100 पिक्सेल, 10.88 इंच की बार टाइप TFT 440x1920 पिक्सेल, 11.3 इंच की बार टाइप TFT 440x1920 पिक्सेल,
12.3 इंच की बार टाइप TFT 1920x720 पिक्सल, 12.6 इंच की बार टाइप TFT 1920x515 पिक्सल, 14 इंच की बार टाइप TFT 3840x1100 पिक्सल (4K)
उत्पाद की जानकारी
| कीवर्डः | पट्टी प्रकार टीएफटी 8.8 इंच |
| संकल्पः | 480x1920 |
| इंटरफ़ेसः | एमआईपीआई |
| देखने की दिशा: | IPS सभी देखने के कोण |
| ड्राइविंग वोल्टेजः | 3.3 वी |
| सतह चमकः | 550 Cd/m2 (नीट्स) |
| टच स्क्रीनः | नहीं |
| कंट्रास्ट अनुपातः | 1000:01:00 |
| परिचालन तापमानः | 20°C से +70°C तक |
| भंडारण तापमानः | 30°C से +80°C तक |
| कनेक्शनः | कनेक्टर का प्रकार |
| पिन: | 40 पिन |
| एलईडी जीवनकालः | 40,000 घंटे |
| अनुपालन: | REACH और RoHS अनुरूप |

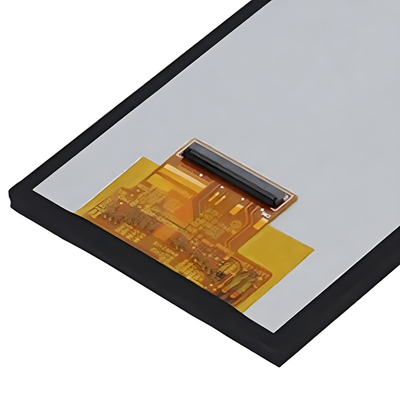

8.8 इंच बार टाइप TFT डिस्प्ले 480x1920 पिक्सल MIPI इंटरफेस उत्पादचित्रण
पिन परिभाषा
| नहीं। | पिन नाम | विवरण |
| 1 | जीएनडी | जमीन |
| 2 | डी0पी | डीएसआई-डी0+ डेटा सिग्नल |
| 3 | D0N | डीएसआई-डी0-डेटा सिग्नल |
| 4 | जीएनडी | जमीन |
| 5 | डी1पी | डीएसआई-डी1+ डेटा सिग्नल |
| 6 | D1N | डीएसआई-डी1- डेटा सिग्नल |
| 7 | जीएनडी | जमीन |
| 8 | CLKP | डीएसआई-क्लॉक+ संकेत |
| 9 | CLKN | डीएसआई-घड़ी-संकेत |
| 10 | जीएनडी | जमीन |
| 11 | डी2पी | डीएसआई-डी2+ डेटा सिग्नल |
| 12 | डी2एन | डीएसआई-डी२-डेटा सिग्नल |
| 13 | जीएनडी | जमीन |
| 14 | D3P | डीएसआई-डी3+ डेटा सिग्नल |
| 15 | D3N | डीएसआई-डी3- डेटा सिग्नल |
| 16 | जीएनडी | जमीन |
| 17 | जीएनडी | जमीन |
| 18 | आईओवीसीसी | बिजली की आपूर्ति 1.8V |
| 19 | आईओवीसीसी | बिजली की आपूर्ति 1.8V |
| 20 | REFCLK/NC | संदर्भ घड़ी/एनसी |
| 21 | एसडीए | डेटा सिग्नल डमी |
| 22 | एससीएल | घड़ी का संकेत डमी |
| 23 | BIST | अंतर्निहित आत्म-परीक्षण |
| 24 | आरएसटीबी | एलसीएम रीसेट सिग्नल |
| 25 | एसटीबीवाईबी | स्टैंडबाय मोड नियंत्रण H:सामान्य संचालन;L:निष्क्रिय प्रदर्शन |
| 26 | एवीडीडी/एनसी | NC |
| 27 | जीएनडी | जमीन |
| 28 | क | एलईडी कैथोड |
| 29 | क | एलईडी कैथोड |
| 30 | जीएनडी | जमीन |
| 31 | वीजीएल/एनसी | गेट ऑफ वोल्टेज/एनसी |
| 32 | जीएनडी | जमीन |
| 33 | जीएनडी | जमीन |
| 34 | वीजीएच/एनसी | गेट ON वोल्टेज/NC |
| 35 | एलईडीए | एलईडी एनोड |
| 36 | एलईडीए | एलईडी एनोड |
| 37 | टीई | फाड़ने का प्रभाव आउटपुट |
| 38 | वीसीआई | बिजली की आपूर्ति 3.3V |
| 39 | वीसीआई | बिजली की आपूर्ति 3.3V |
| 40 | वीसीओएम/एनसी | वीसीओएम वोल्टेज/एनसी |
पूर्ण अधिकतम रेटिंग
| पद | प्रतीक | मूल्य | इकाई |
| तर्क के लिए बिजली आपूर्ति वोल्टेज | वीसीआई | -0.5~4 | वी |
| इनपुट वोल्ट | वाइन | वीवीसीआई+0.3 | वी |
| परिचालन तापमान | टॉप | -20 से 70 | °C |
| भंडारण तापमान | Tstg | -30 से 80 तक | °C |
ऑप्टिकल विशेषताएं
| पद | प्रतीक | स्थिति | मिन | प्रकार | अधिकतम | इकाई |
| दृश्य कोण | θT | सीआर१० | 75 | 80 | - | डिग्री |
| θB | 75 | 80 | - | |||
| θL | 75 | 80 | - | |||
| θR | 75 | 80 | - | |||
| कंट्रास्ट अनुपात | सीआर | θ=0° | 800 | 1000 | - | - |
|
संचरण (पोलराइज़र के साथ)
|
टी (%)
|
4.03 | 4.53 | |||
| प्रतिक्रिया समय | टन | 25°C | - | 30 | 40 | एमएस |
| टोफ | ||||||
| एकरूपता | यू | - | 70 | 80 | - | % |
| एनटीएससी | - | - | - | 70 | - | % |
| चमक | L | 550 | - | cd/m2 |

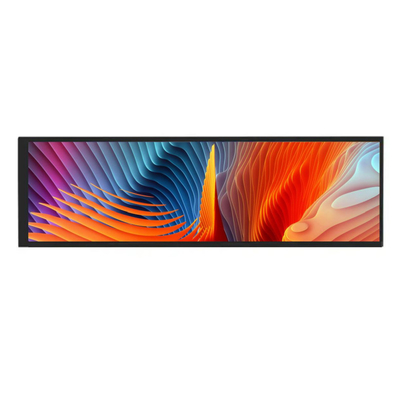

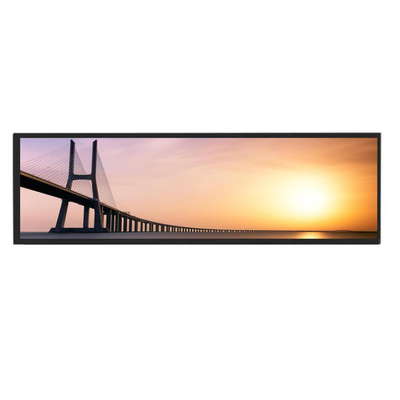

8.8 इंच बार टाइप TFT डिस्प्ले 480x1920 पिक्सल MIPI इंटरफेस उत्पादचित्र
