उत्पाद विवरण:
|
| उत्पाद: | 1.54 इंच OLED डिस्प्ले | संकल्प: | 128x64 पिक्सेल का संकल्प |
|---|---|---|---|
| चालक आई.सी: | एसएसडी1309 | प्रदर्शन प्रणाली: | निष्क्रिय मैट्रिक्स |
| इंटरफेस: | 8-बिट 68XX/80XX समानांतर, 4-वायर SPI, I2C | प्रदर्शन रंग: | सफेद, पीला, नीला |
| प्रकाशिकी: | सभी दृश्य कोण | रूपरेखा मंद।: | 42.04 x 27.22 x 1.45 मिमी |
| सक्रिय क्षेत्र: | 35.052 × 17.516 (मिमी) | पिक्सेल पिच: | 0.274 × 0.274 (मिमी) |
| संचालन तापमान: | -40 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस | भंडारण अस्थायी।: | -40 डिग्री सेल्सियस से + 85 डिग्री सेल्सियस |
| वोल्टेज आपूर्ति: | 1.65 - 3.3 वी | पिन नंबर: | 24 पिन |
| आईसी पैकेज का प्रकार: | दांता | मॉड्यूल कनेक्शन प्रकार: | ZIF |
| कर्तव्य: | 1/64 | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | SSD1309 OLED डिस्प्ले मॉड्यूल,ZIF FPC OLED डिस्प्ले मॉड्यूल,36 मिमी OLED डिस्प्ले मॉड्यूल |
||
1.54 इंच 128x64 OLED डिस्प्ले SSD1309 ड्राइवर आईसी उत्पाद विवरण
उत्पाद की त्वरित समीक्षा
¢ मॉडल संख्या SFOS154XZ-7096AN
प्रकारः ग्राफिक
संरचना: सीओजी
आकारः 1.54"
पहनने योग्य उपकरण के लिए उपयुक्त
128 x 64 डॉट मैट्रिक्स
¢IC:SSD1309
3 वी बिजली आपूर्ति
¥1/64 शुल्क
इंटरफ़ेसः 8-बिट 68XX/80XX समानांतर, 4-वायर SPI, I2C
प्रदर्शन रंगः सफेद / नीला
उत्पाद का वर्णन
SAEF 1.54 इंच OLED डिस्प्ले SFOS154XZ-7096AN 128x64 पिक्सेल, विकर्ण आकार 1.54 इंच से बना है। इस ग्राफिक डिस्प्ले का मॉड्यूल आयाम 42.04 x 27.22 मिमी और एए आकार 35.05 x 17.51 मिमी है।;यह SSD1309 कंट्रोलर IC के साथ निर्मित है और यह 6800/8080 8-बिट समानांतर, I2C और 4-वायर सीरियल SPI इंटरफेस के माध्यम से संवाद करता है।यह SFOS154XZ-7096AN OLED डिस्प्ले एक चिप-ऑन-ग्लास तकनीक पर आधारित है और इसलिए यह बहुत पतला है, केवल 1.45 मिमी गहराई में।
SFOS154XZ-7096AN एक COG संरचना OLED डिस्प्ले है यह OLED मॉड्यूल हल्का, कम बिजली और बहुत पतला है, यह दीवार / मीटर उपकरणों, घरेलू अनुप्रयोगों, पीओएस प्रणाली, क्लाउड / IoT प्रणाली के लिए उपयुक्त है,हाथ से चलने वाले उपकरण, बुद्धिमान प्रौद्योगिकी उपकरण, ऊर्जा प्रणाली, ऑटोमोटिव, संचार प्रणाली, चिकित्सा उपकरण, आदि। SFOS154XZ-7096AN OLED मॉड्यूल -40°C से +80°C के तापमान पर काम कर सकता है;इसके भंडारण तापमान -40°C से +85°C तक होते हैं.
उत्पाद की जानकारी
| उत्पाद: | 1.54 इंच OLED डिस्प्ले |
| संकल्पः | 128x64 पिक्सेल का संकल्प |
| ड्राइवर आईसीः | एसएसडी1309 |
| इंटरफ़ेसः | 8-बिट 68XX/80XX समानांतर, 4-वायर SPI, I2C |
| ऑप्टिक्सः | सभी दृष्टिकोण |
| मॉड्यूल कनेक्टिंग प्रकारः | ZIF FPC 36 मिमी |
| प्रदर्शन मोडः | निष्क्रिय मैट्रिक्स |
| प्रदर्शन रंगः | सफेद, पीला, नीला |
| रूपरेखा डिम.: | 42.04 X 27.22 X 1.45 मिमी |
| सक्रिय क्षेत्रः | 35.052 × 17.516 (मिमी) |
| पिक्सेल पिचः | 0.274 × 0.274 (मिमी) |
| ऑपरेटिंग टेम्पः | -40°C से +70°C तक |
| भंडारण तापमानः | -40°C से +85°C तक |
| पिन संख्याः | 24 पिन |
| आपूर्ति वोल्टेजः | 1.65 - 3.3V |
| आईसी पैकेज प्रकारः | सीओजी |
| कर्तव्य: | 1/64 |
| अनुपालन: | REACH और RoHS अनुरूप |
1.54 इंच 128x64 OLED डिस्प्ले SSD1309 ड्राइवर आईसी उत्पाद ड्राइंग
पिन परिभाषा
पिन1 एन.सी. (जीएनडी) - आरक्षित पिन (सपोर्टिंग पिन) समर्थन पिन फंक्शन पिन पर तनाव से प्रभाव को कम कर सकते हैं।इन पिनों ईएसडी सुरक्षा सर्किट के रूप में बाहरी जमीन से जुड़ा होना चाहिए.
पिन2 वीएलएसएस एनालॉग सर्किट का ग्राउंड।
पिन3 वीएसएस तर्क सर्किट का ग्राउंड
पिन4 एन.सी. - आरक्षित पिन, फंक्शन पिन के बीच एन.सी. पिन संगत और लचीले डिजाइन के लिए आरक्षित हैं।
तर्क सर्किट के लिए पिन 5 वीडीडी पावर सप्लाई.
पिन6 बीएस1 संचार प्रोटोकॉल चुनें
पिन7 बीएस2 संचार प्रोटोकॉल चयन 1 19 RES# नियंत्रक और ड्राइवर के लिए पावर रीसेट करेंयह पिन रीसेट सिग्नल इनपुट है। जब पिन कम होता है, चिप का आरंभ निष्पादित होता है।सामान्य संचालन के दौरान इस पिन खींच उच्च रखें.
पिन8 सीएस# चिप चुनें
पिन9 RES#
पिन10 डी/सी# डेटा/कमांड कंट्रोल
पिन11 आर/डब्ल्यू# पढ़ें/लिखें चुनें या लिखें
पिन12 ई/आरडी# पढ़ें/लिखें सक्षम करें या पढ़ें
पिन13~20 D0~D7 होस्ट डेटा इनपुट/आउटपुट बस
Pin21 IREF चमक समायोजन के लिए वर्तमान संदर्भ।
पीएन22 वीसीओएमएच कॉम सिग्नल के लिए वोल्टेज आउटपुट उच्च स्तर।
OEL पैनल के लिए Pin23 VCC पावर सप्लाई।
पिन24 एन.सी. (जीएनडी) - आरक्षित पिन (सपोर्टिंग पिन) समर्थन पिन फंक्शन पिन पर तनाव से प्रभाव को कम कर सकते हैं।इन पिनों ईएसडी सुरक्षा सर्किट के रूप में बाहरी जमीन से जुड़ा होना चाहिए.

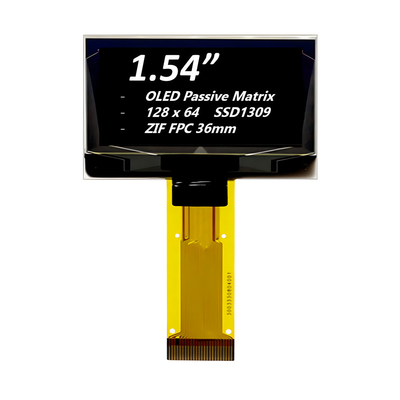

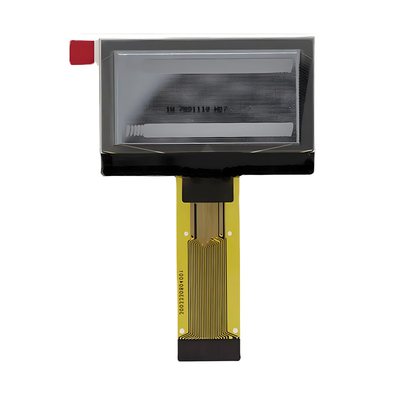

1.54 इंच 128x64 OLED डिस्प्ले SSD1309 ड्राइवर आईसी उत्पाद छवि
