उत्पाद विवरण:
|
| उत्पाद: | 0.96" इंच ग्राफ़िक OLED | संकल्प: | 128x64 |
|---|---|---|---|
| रंग: | पीला+नीला (दोहरा रंग) | प्रकाशिकी: | सभी दृश्य कोण |
| मॉड्यूल आकार: | 24.74*16.9*1.42 (मिमी) | ग्लास: | ओएलईडी |
| नियंत्रक: | एसएसडी1315 | संचालन तापमान: | -40 डिग्री सेल्सियस से + 80 डिग्री सेल्सियस |
| पिन नंबर: | 30 पिन | इंटरफेस: | 6800/8080 समानांतर, 4-तार SPI, और I2C |
| जीवनभर: | 50,000 घंटे | चमक: | 180 निट्स |
| इसके विपरीत अनुपात: | 20,000 : 1 | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | दो रंग का पतला OLED डिस्प्ले,एसपीआई इंटरफ़ेस पतला ओएलईडी डिस्प्ले,एसपीआई इंटरफ़ेस पतला ओएलईडी डिस्प्ले |
||
0.96 इंच पतला ओएलईडी डिस्प्ले दोहरे रंग पीला+नीला एसपीआई इंटरफ़ेस उत्पाद परिचय
उत्पाद की त्वरित समीक्षा
₹ मॉडल संख्या SFOS096JY-7149AN
पतला OLED डिस्प्ले
¥0.96" OLED डिस्प्ले, OLED 0.96"
पहनने योग्य उपकरण के लिए उपयुक्त
प्रकारः ग्राफिक
संरचना: सीओजी
128 x 64 डॉट मैट्रिक्स
¢IC:SSD1315
3 वी बिजली आपूर्ति
¥1/64 शुल्क
इंटरफेसः 6800, 8080, SPI, I2C
प्रदर्शन रंगः दोहरे रंग पीला+नीला
विवरण
एसएईएफ ने एक कम लागत वाला 0.96 इंच का पतला ओएलईडी डिस्प्ले SFOS096JY-7149AN मॉडल जारी किया है जो 128x64 पिक्सेल से बना है, विकर्ण आकार केवल 0.96 इंच है। नया संस्करण पतला 0.96 इंच है।96" OLED डिस्प्ले भी SSD1315 ड्राइवर आईसी में निर्मित है; यह 6800/8080 8-बिट समानांतर और I2C/SPI इंटरफ़ेस के माध्यम से संवाद करता है।हम ग्राहकों को नए डिजाइन परियोजनाओं के लिए पतली SFOS096JY-7149AN चुनने के लिए सलाह देते हैं.SFOS096JY-7149AN मॉड्यूल आंतरिक चार्ज पंप आपूर्ति और बाहरी वीसीसी आपूर्ति का समर्थन करता है।
उत्पाद की जानकारी
| उत्पाद: | 0.96 इंच ग्राफिक OLED |
| संकल्पः | 128x64 |
| रंगः | पीला+नीला (दो रंग) |
| मॉड्यूल का आकारः | 24.74*16.9*1.42 (मिमी) |
| नियंत्रक: | एसएसडी1315 |
| पिन संख्याः | 30 पिन |
| जीवन काल: | 50,000 घंटे |
| कंट्रास्ट अनुपातः | 20, 000: 1 |
| ऑप्टिक्सः | सभी दृष्टिकोण |
| कांच: | OLED |
| ऑपरेटिंग टेम्पः | -40°C से +80°C तक |
| इंटरफेस: | 6800/8080 समानांतर, 4-वायर SPI, और I2C |
| चमकः | 180 निट्स |
| अनुपालन: | REACH और RoHS अनुरूप |

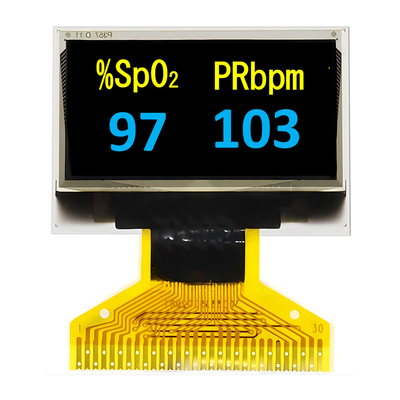

0.96 इंच पतला OLED डिस्प्ले दोहरे रंग पीला+नीला SPI इंटरफ़ेस उत्पाद चित्र
पिन परिभाषा
| नहीं. | प्रतीक | कार्य |
|---|---|---|
| 1 | एन.सी. (जीएनडी) | आरक्षित पिन (सपोर्टिंग पिन) सहायक पिन फंक्शन पिन पर तनाव के प्रभाव को कम कर सकते हैं। इन पिनों को बाहरी जमीन से जोड़ा जाना चाहिए। |
| 2 | C2P | फ्लाइंग इनवर्टिंग कंडेसिटर का सकारात्मक टर्मिनल फ्लाइंग बूस्ट कंडेसिटर का नकारात्मक टर्मिनल टर्मिनलों के बीच चार्ज-पंप कंडेसिटर की आवश्यकता होती है।वे तैरना चाहिए जब कनवर्टर का उपयोग नहीं किया जाता है. |
| 3 | C2N | |
| 4 | C1P | |
| 5 | C1N | |
| 6 | वीबीएटी | डीसी/डीसी कन्वर्टर सर्किट के लिए बिजली की आपूर्ति यह डीसी/डीसी वोल्टेज कन्वर्टर के आंतरिक बफर के लिए पावर सप्लाई पिन है। यह कन्वर्टर का उपयोग करते समय बाहरी स्रोत से जुड़ा होना चाहिए।यह VDD से जुड़ा होना चाहिए जब कनवर्टर का उपयोग नहीं किया जाता है. |
| 7 | NC | NC |
| 8 | वीएसएस | तर्क सर्किट का आधार यह एक ग्राउंड पिन है. यह तर्क पिन के लिए एक संदर्भ के रूप में कार्य करता है. यह बाहरी ग्राउंड से जुड़ा होना चाहिए. |
| 9 | वीडीडी | तर्क की शक्ति यह एक वोल्टेज आपूर्ति पिन है. इसे बाहरी स्रोत से जोड़ा जाना चाहिए. |
| 10 | बीएस0 | संचार प्रोटोकॉल चुनें ये पिन एमसीयू इंटरफ़ेस चयन इनपुट हैं। निम्नलिखित तालिका: |
| 11 | बीएस1 | |
| 12 | बीएस2 | |
| 13 | सीएस# | चिप का चयन करें यह पिन चिप चयन इनपुट है। चिप केवल तभी एमसीयू संचार के लिए सक्षम है जब सीएस # कम खींचा जाता है। |
| 14 | RES# | नियंत्रक और ड्राइवर के लिए पावर रीसेट करें यह पिन रीसेट सिग्नल इनपुट है. जब पिन कम है, चिप का आरंभिकरण निष्पादित किया जाता है. |
| 15 | डी/सी# | डेटा/कमांड कंट्रोल यह पिन डेटा/कमांड कंट्रोल पिन है. जब पिन को ऊपर खींचा जाता है, तो D7~D0 पर इनपुट को डिस्प्ले डेटा के रूप में माना जाता है. जब पिन कम खींचा जाता है, तो D7~D0 पर इनपुट कमांड रजिस्टर में स्थानांतरित किया जाएगा। एमसीयू इंटरफ़ेस संकेतों के लिए विस्तृत संबंध के लिए, कृपया टाइमिंग विशेषताएं आरेख देखें। जब पिन को ऊपर खींचा जाता है और सीरियल इंटरफ़ेस मोड चुना जाता है, तो एसडीआईएन पर डेटा को डेटा के रूप में माना जाता है। जब इसे नीचे खींचा जाता है, तो एसडीआईएन पर डेटा कमांड रजिस्टर में स्थानांतरित हो जाएगा।I2C मोड में, यह पिन दास पते के चयन के लिए SA0 के रूप में कार्य करता है. |
| 16 | आर/डब्ल्यू# | पढ़ना/लिखना चुनें या लिखें यह पिन एमसीयू इंटरफ़ेस इनपुट है। जब 68XX-सीरीज़ के माइक्रोप्रोसेसर से इंटरफेस किया जाता है, तो इस पिन का उपयोग रीड/राइट (R/W#) चयन इनपुट के रूप में किया जाएगा।इस पिन को पढ़ने के मोड के लिए उच्च पर खींचें और लिखने के मोड के लिए निम्न पर खींचें. जब 80XX इंटरफ़ेस मोड चुना जाता है, तो यह पिन Write (WR#) इनपुट होगा. जब यह पिन कम खींचा जाता है और CS# कम खींचा जाता है तो डेटा लेखन ऑपरेशन शुरू होता है. |
| 17 | ई/आरडी# | पढ़ना/लिखना सक्षम करें या पढ़ें यह पिन एमसीयू इंटरफ़ेस इनपुट है। 68XX-सीरीज़ के माइक्रोप्रोसेसर से इंटरफेस करते समय, इस पिन का उपयोग सक्षम (ई) संकेत के रूप में किया जाएगा।जब यह पिन ऊपर खींचा जाता है और सीएस # नीचे खींचा जाता है तो रीड/राइट ऑपरेशन शुरू होता है. 80XX-माइक्रोप्रोसेसर से कनेक्ट करते समय, इस पिन को रीड (RD#) सिग्नल प्राप्त होता है। डेटा रीड ऑपरेशन तब शुरू होता है जब इस पिन को निचले स्तर पर खींचा जाता है और CS# को निचले स्तर पर खींचा जाता है। |
| 18 से 25 | D0~D7 | होस्ट डेटा इनपुट/आउटपुट बस ये पिन 8-बिट द्विदिशात्मक डेटा बस हैं जो माइक्रोप्रोसेसर के डेटा बस से जुड़ी होती हैं। जब सीरियल मोड चुना जाता है,D1 सीरियल डेटा इनपुट SDIN और D0 सीरियल घड़ी इनपुट SCLK होगाजब I2C मोड का चयन किया जाता है, तो D2 और D1 एक साथ थका हुआ होना चाहिए और आवेदन में SDAout और SDAin के रूप में कार्य करना चाहिए और D0 सीरियल क्लॉक इनपुट SCL है। |
| 26 | IREF | चमक समायोजन के लिए वर्तमान संदर्भ यह पिन खंड वर्तमान संदर्भ पिन है। इस पिन और वीएसएस के बीच एक प्रतिरोध कनेक्ट किया जाना चाहिए। वर्तमान को 12.5μA से कम सेट करें। |
| 27 | VCOMH | कॉम सिग्नल के लिए वोल्टेज आउटपुट उच्च स्तर यह पिन कॉम संकेतों के लिए उच्च स्तरीय वोल्टेज आउटपुट के लिए इनपुट पिन है। इस पिन और वीएसएस के बीच एक कैपेसिटर कनेक्ट किया जाना चाहिए। |
| 28 | वीसी | ओईएल पैनल के लिए बिजली की आपूर्ति यह चिप का सबसे पॉजिटिव वोल्टेज सप्लाई पिन है। कन्वर्टर का उपयोग करते समय इस पिन और वीएसएस के बीच एक स्टेबलाइजेशन कैपेसिटर कनेक्ट किया जाना चाहिए।यह बाहरी स्रोत से जुड़ा होना चाहिए जब कनवर्टर का उपयोग नहीं किया जाता है. |
| 29 | वीएलएसएस | एनालॉग सर्किट का आधार यह एक एनालॉग ग्राउंड पिन है. यह बाहरी रूप से वीएसएस से जुड़ा होना चाहिए. |
| 30 | NC (GND) |
आरक्षित पिन (सपोर्टिंग पिन) सहायक पिन फंक्शन पिन पर तनाव के प्रभाव को कम कर सकते हैं। इन पिनों को बाहरी जमीन से जोड़ा जाना चाहिए। |

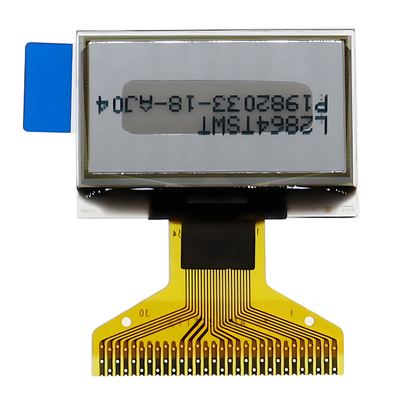

0.96 इंच पतला OLED डिस्प्ले दोहरे रंग पीला+नीला SPI इंटरफ़ेस उत्पाद छवि
