उत्पाद विवरण:
|
| उत्पाद: | 3.5 इंच एलसीडी मॉड्यूल | संकल्प: | 320x480 पिक्सेल |
|---|---|---|---|
| देखने की दिशा: | 12 बजे | टच स्क्रीन: | प्रतिरोधक स्पर्श पैनल |
| कवर ग्लास आयाम: | अनुकूलन योग्य/वैकल्पिक | इंटरफेस: | आरजीबी/एमसीयू वैकल्पिक |
| पिन नंबर: | 45 पिन | संबंध: | ZIF FPC |
| भूतल चमक: | 300cd/m2 (नीट्स) | एलईडी लाइफटाइम: | 40,000 घंटे |
| प्रमुखता देना: | 320x480 टीएफटी एलसीडी,प्रतिरोधी टचस्क्रीन टीएफटी एलसीडी,3.5 इंच टीएफटी एलसीडी |
||
3.5" 320x480 टीएफटी एलसीडी 12 बजे
मॉडल संख्या SF-TC350H-8677A1-T
SF-TC350H-8677A1-T एक TFT-LCD मॉड्यूल है। इसमें एक TFT-LCD पैनल, ड्राइवर आईसी, FPC, एक बैक लाइट यूनिट और प्रतिरोधी टचस्क्रीन शामिल हैं। 3.5 ′′ डिस्प्ले क्षेत्र में 320X ((RGB) X480 पिक्सल होते हैं और 262K रंगों तक प्रदर्शित कर सकते हैंयह उत्पाद RoHS पर्यावरण मानदंड के अनुरूप है।
SF-TC350H-8677A1-T एक 3.5-इंच विकर्ण TN संचरण प्रकार TFT एलसीडी डिस्प्ले मॉड्यूल है। इस मॉड्यूल का आयाम आकार 54.48x84.71x3.25 मिमी है, सक्रिय क्षेत्र का आकार 49.66x74.29 मिमी है।यह टीएफटी डिस्प्ले मॉड्यूल आईएलआई9488 ड्राइवर आईसी का उपयोग करता है जो एमसीयू + आरजीबी इंटरफ़ेस का समर्थन करता हैइस 320x480 टीएफटी एलसीडी मॉड्यूल की चमक 300 सीडी/एम2 है और कंट्रास्ट अनुपात (सामान्य मान) 500 हैः1मॉड्यूल -20 से +70°C के तापमान के भीतर काम करता है, भंडारण तापमान -30 से +80°C के बीच होता है।
प्रतिरोधी टचस्क्रीन 3.5 "टीएफटी एलसीडी उत्पाद ड्राइंग
पिन विवरण
| नहीं। | पिन नाम | आई/ओ | विवरण |
| 1 | जीएनडी | मैं | जमीन |
| 2 | एलईडीए | ओ | एलईडी एनोड |
| 3 | एलईडीके | ओ | एलईडी कैथोड |
| 4 | जीएनडी | मैं | जमीन |
| 5 | वीसी | मैं | बिजली की आपूर्ति 2.8V वोल्टेज |
| 6 | वीसी | मैं | बिजली की आपूर्ति 2.8V वोल्टेज |
| 7 | जीएनडी | मैं | जमीन |
| 8 | रीसेट करें | मैं | एलसीएम रीसेट इनपुट सिग्नल |
| 9 | VSYNC | मैं | फ्रेम वर्टिकल सिंक सिग्नल |
| 10 | HSYNC | मैं | रेखा क्षैतिज सिंक्रनाइज़ेशन संकेत |
| 11 | DOTCLK | मैं | आरजीबी इंटरफ़ेस संचालन के लिए डॉट क्लॉक सिग्नल |
| 12 | सक्षम | मैं | आरजीबी इंटरफ़ेस संचालन के लिए डेटा सक्षम सिग्नल |
| 13 | जीएनडी | मैं | जमीन |
| 14 | IM0 | मैं | इंटरफ़ेस मोड सिग्नल का चयन करें. |
| 15 | आईएम2 | मैं | इंटरफ़ेस मोड सिग्नल का चयन करें. |
| 16-31 | DB15-DB0 | आई/ओ | प्रदर्शित डेटा I/O |
| 32 | जीएनडी | मैं | जमीन |
| 33 | एसडीए | मैं | सीरियल इनपुट सिग्नल |
| 34 | WRX-SCL | मैं | स्ट्रोब सिग्नल इनपुट पिन पढ़ें |
| 35 | सीएसएक्स | मैं | चिप चयन संकेत के लिए इनपुट पिन |
| 36 | जीएनडी | मैं | जमीन |
| 37 | एक्सआर | ओ | टच पैनल पिन |
| 38 | YD | ओ | टच पैनल पिन |
| 39 | एक्सएल | ओ | टच पैनल पिन |
| 40 | YU | ओ | टच पैनल पिन |
| 41 | डीसीएक्स | मैं | रजिस्टर चयन संकेत |
| 42 | आईएम1 | मैं | इंटरफ़ेस मोड सिग्नल का चयन करें. |
| 43 | आरडीएक्स | मैं | सिग्नल पढ़ें |
| 44 | जीएनडी | मैं | जमीन |
| 45 | टीई | मैं | एक TE (टियरिंग इफेक्ट) आउटपुट सिग्नल के रूप में कार्य करें |
पूर्ण अधिकतम रेटिंग
| पद | प्रतीक | मूल्य | इकाई |
| तर्क के लिए बिजली आपूर्ति वोल्टेज | वीडीडी | 1.6~3.3 | वी |
| इनपुट वोल्ट | वाइन | वीडीडी+0.3 | वी |
| परिचालन तापमान | टॉप | -20 से 70 | °C |
| भंडारण तापमान | Tstg | -30 से 80 तक | °C |
डीसी विशेषताएं (वीडीडी=2.8V,टा=25°C)
| पद | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | परीक्षण की स्थिति |
| ऑपरेटिंग वोल्टेज | वीडीडी | 2.6 | 2.8 | 3.3 | वी | - |
| आपूर्ति करंट | आईडीडी | - | - | 5 | mA | वीडीडी=2.8V,टीए=25°C |
| इनपुट वोल्ट | एचआईवी | 0.8वीडीडी | - | वीडीडी | वी | - |
| वीआईएल | 0 | - | 0.2 वीडीडी | वी | ||
| इनपुट रिसाव वर्तमान | IIL | - एक.0 | - | 1.0 | mA | वीआईएन=वीडीडी या वीएसएस |
बैकलाइट इलेक्ट्रिकल-ऑप्टिकल विशेषताएं
| पद | प्रतीक | MIN | TYP | अधिकतम | UNIT |
परीक्षण स्थिति |
नोट |
| आपूर्ति वोल्टेज | Vf | - | 19.2 | - | वी | यदि=20 mA | - |
| आपूर्ति करंट | यदि | - | 20 | - | mA | - | - |
| रिवर्स वोल्टेज | वीआर | - | - | 5 | वी | - | |
| शक्ति अपव्यय | पीडी | - | - | - | mW | - | |
| एलसीएम के लिए प्रकाश तीव्रता |
- |
- | 300 | - | Cd/m2 | यदि=20mA | - |
| एलसीएम के लिए एकरूपता | - | 80 | - | - | % | यदि=20 mA | - |
| बैकलाइट रंग | सफेद | ||||||
टच स्क्रीन पैनल विनिर्देश
| पद | प्रतीक | मिनट. | प्रकार। | मैक्स. | इकाई | टिप्पणी |
| पारदर्शिता | - | - | 82 | - | % | JIS K-7105 |
| धुंध | - | - | 1 | - | % | JIS K-7105 |
| सतह की कठोरता | - | - | 3 | - | H | 150gf 45° |
| एफपीसी छीलने की ताकत | - | 5 | - | एन | ऊपर की ओर 90° | |
| एफपीसी झुकना | - | - | 3 | - | चक्र | R=1.0, 90° |
| इनपुट बल | - | - | 50 | बीवी | - | |
| नामित वोल्टेज | V स्पर्श | 7 | वी | डीसी | ||
| एक्स-अक्ष प्रतिरोध | Rx | 150 | 500 | एफपीसी पिन | ||
| एक्स-अक्ष प्रतिरोध | रय | 300 | 900 | |||
| रैखिकता | - | - | ± 15 | ±20 | % | - |
| गपशप | - | - | - | 15 | एमएस | - |
| इन्सुलेशन प्रतिरोध | रि | 10 | - | - | MΩ | - |
| नोट्स जीवन | - | 100,000 | - | - | समय | - |
| इनपुट जीवन | - | 1,000,000 | - | - | समय | - |
ऑप्टिकल विशेषताएं
| नहीं. | आइटम | प्रतीक | शर्तें | विनिर्देश | इकाई | नोट | |||
| मिन | प्रकार | अधिकतम | |||||||
| 1 | प्रतिक्रिया समय | Tr+Tf | 25°C | - | 12 | 24 | सुश्री | (1) ((2) | |
| 2 | प्रसारण क्षमता (बिना ध्रुवीकरण के) | T ((%) | - | - | 14.74 | - | - | - | |
| 3 | कंट्रास्ट दर | सीआर |
θ=0, सामान्य देखने का कोण |
400 | 500 | - | - | (1) ((3) | |
| 4 |
देखना कोण
|
हॉर. | θR | CR>10 | - | 70 | - | डिग्री | - |
| θL | - | 70 | - | ||||||
| Ver. | Θ+ | - | 70 | - | |||||
| थ- | - | 60 | - | ||||||
| 5 | रंगभेद | सफेद | एक्स | सी-लाइट | 0.283 | 0.303 | 0.323 | - | - |
| Y | 0.305 | 0.325 | 0.345 | ||||||
| लाल | एक्स | 0.606 | 0.626 | 0.646 | |||||
| Y | 0.314 | 0.334 | 0.354 | ||||||
| हरी | एक्स | 0.257 | 0.277 | 0.297 | |||||
| Y | 0.529 | 0.549 | 0.569 | ||||||
| नीला | एक्स | 0.122 | 0.142 | 0.162 | |||||
| Y | 0.102 | 0.122 | 0.142 | ||||||

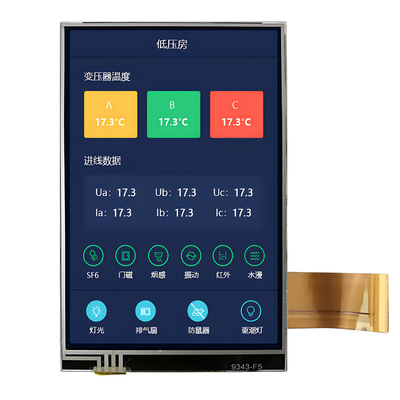

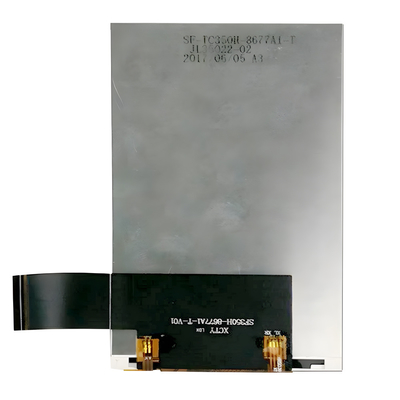

प्रतिरोधक टचस्क्रीन 3.5" टीएफटी एलसीडी उत्पाद छवि
