उत्पाद विवरण:
|
| उत्पाद: | 2.6" इंच टीएफटी एलसीडी डिस्प्ले | संकल्प: | 480X320 |
|---|---|---|---|
| देखने की दिशा: | आईपीएस, सभी देखने के कोण | टच स्क्रीन: | प्रतिरोधक स्पर्श पैनल (RTP) |
| चालक आई.सी: | आर61531 | पिन नंबर: | 40 पिन |
| संबंध: | एफपीसी कनेक्टर प्रकार | भूतल चमक: | 250 सीडी/एम2 (निट्स) |
| संचालन तापमान।: | -20 ℃ से + 70 ℃ | इंटरफेस: | एमसीयू |
| एलईडी लाइफटाइम: | 40,000 घंटे | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 480x320 प्रतिरोधक टचस्क्रीन टीएफटी एलसीडी,2.6 इंच प्रतिरोधी टचस्क्रीन टीएफटी एलसीडी,एमसीयू इंटरफेस प्रतिरोधी टचस्क्रीन टीएफटी एलसीडी |
||
इस आइटम के बारे में प्रतिरोधी टचस्क्रीन टीएफटी एलसीडी 2.6 इंच SF-TC260A-9954A-T
विवरण
2.6-इंच प्रतिरोधी टच स्क्रीन TFT एलसीडी डिस्प्ले SF-TC260A-9954A-T विभिन्न इलेक्ट्रॉनिक उपकरणों में व्यापक रूप से उपयोग किया जाने वाला डिस्प्ले उत्पाद है। निम्नलिखित 2.6-इंच SF-TC260A-9954A-T: डिस्प्ले का विकर्ण आकार 2.6 इंच है, प्रतिरोधात्मक टच स्क्रीन तकनीक, एमसीयू इंटरफ़ेस, 480x320 पिक्सेल रिज़ॉल्यूशन और 262K पूर्ण रंग प्रौद्योगिकी का उपयोग करके,पूरे डिस्प्ले को स्पष्ट और जीवंत चित्र प्रदान करने में सक्षम बनानाउपयोगकर्ताओं को व्यापक देखने के कोण प्रदान करने के लिए आईपीएस प्रौद्योगिकी को अपनाना, यह सुनिश्चित करना कि विभिन्न कोणों से छवि की गुणवत्ता बनाए रखी जा सके।इस उत्पाद का कार्य तापमान -20° से 70° सेल्सियस है, विभिन्न उपयोग के वातावरण के लिए उपयुक्त है।
रूपरेखा
पिन विवरण
| नहीं। | पिन नाम | आई/ओ | विवरण |
| 1 | YU | आई/ओ | टच पैनल इनपुट सिग्नल |
| 2 | एक्सएल | आई/ओ | टच पैनल इनपुट सिग्नल |
| 3 | YD | आई/ओ | टच पैनल इनपुट सिग्नल |
| 4 | एक्सआर | आई/ओ | टच पैनल इनपुट सिग्नल |
| 5 | जीएनडी | पी | जमीन |
| 6 | आईओवीसीसी | पी | बिजली की आपूर्ति 2.8V/1.8V वोल्टेज |
| 7 | वीसीआई | पी | विद्युत आपूर्ति2.8V वोल्टेज |
| 8 | IM0 | मैं | 8बिट/16बिट चयन |
| 9 | जीएनडी | पी | जमीन |
| 10 | रीसेट करें | मैं | एलसीएम रीसेट इनपुट सिग्नल |
| 11 | सीएस | मैं | चिप चयन संकेत के लिए इनपुट पिन |
| 12 | आरएस | मैं | कमांड/डेटा चयन सिग्नल. |
| 13 | जीएनडी | पी | जमीन |
| 14 | WR | मैं | स्ट्रोब सिग्नल लिखें |
| 15 | आर एंड डी | मैं | स्ट्रोब सिग्नल पढ़ें। |
| 16 से 31 | DB0-DB15 | आई/ओ | डाटा सिग्नल |
| 32 | जीएनडी | पी | जमीन |
| 33 | एलईडी_ए | पी | एलईडी एनोड |
| 34 | एलईडी_के1 | पी | एलईडी कैथोड |
| 35 | एलईडी_के2 | पी | एलईडी कैथोड |
| 36 | एलईडी_के3 | पी | एलईडी कैथोड |
| 37 | एलईडी_के4 | पी | एलईडी कैथोड |
| 38 | एलईडी_के5 | पी | एलईडी कैथोड |
| 39 | एलईडी_के6 | पी | एलईडी कैथोड |
| 40 | जीएनडी | पी | जमीन |
अधिकतम पूर्ण सीमा
| पद | प्रतीक | मूल्य | इकाई |
| तर्क के लिए बिजली आपूर्ति वोल्टेज | वीडीडी | 1.6~3.3 | वी |
| इनपुट वोल्ट | वाइन | वीडीडी+0.3 | वी |
| परिचालन तापमान | टॉप | -20 से 70 | °C |
| भंडारण तापमान | Tstg | -30 से 80 तक | °C |
डीसी विशेषताएं (वीडीडी=2.8V,Ta=25°C)
| पद | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | परीक्षण की स्थिति |
| ऑपरेटिंग वोल्टेज | वीडीडी | 2.6 | 2.8 | 3.3 | वी | - |
| आपूर्ति करंट | आईडीडी | - | - | 5 | mA | वीडीडी=2.8V,टीए=25°C |
| इनपुट वोल्ट | एचआईवी | 0.8वीडीडी | - | वीडीडी | वी | - |
| वीआईएल | 0 | - | 0.2 वीडीडी | वी | ||
| इनपुट रिसाव वर्तमान | IIL | - एक.0 | - | 1.0 | mA | वीआईएन=वीडीडी या वीएसएस |
बैकलाइट इलेक्ट्रिकल-ऑप्टिकल विशेषताएं
| पद | प्रतीक | MIN | TYP | अधिकतम | UNIT |
परीक्षण स्थिति |
नोट |
| आपूर्ति वोल्टेज | Vf | 3 | 3.2 | 3.4 | वी | यदि= 90 mA | - |
| आपूर्ति करंट | यदि | - | 90 | - | mA | - | - |
| रिवर्स वोल्टेज | वीआर | - | - | 5 | वी | - | |
| शक्ति अपव्यय | पीडी | - | 192 | - | mW | - | |
| एलसीएम के लिए प्रकाश तीव्रता |
- |
250 | 300 | - | Cd/m2 | यदि= 90 mA | - |
| एलसीएम के लिए एकरूपता | - | 80 | - | - | % | यदि= 90 mA | - |
| बैकलाइट रंग | सफेद | ||||||
टच स्क्रीन पैनल विनिर्देश
| पद | प्रतीक | मिनट. | प्रकार। | मैक्स. | इकाई | टिप्पणी |
| पारदर्शिता | - | - | 82 | - | % | |
| धुंध | - | - | 1 | - | % | |
| सतह की कठोरता | - | - | 3 | - | H | |
| एफपीसी छीलने की ताकत | - | 5 | - | एन | ||
| एफपीसी झुकना | - | - | 3 | - | चक्र | |
| इनपुट बल | - | - | 50 | बीवी | ||
| नामित वोल्टेज | V स्पर्श | 7 | वी | |||
| एक्स-अक्ष प्रतिरोध | Rx | 200 | 500 | |||
| एक्स-अक्ष प्रतिरोध | रय | 400 | 1000 | |||
| रैखिकता | - | - | ± 15 | ±20 | % | - |
| गपशप | - | - | - | 20 | एमएस | - |
| इन्सुलेशन प्रतिरोध | रि | 10 | - | - | MΩ | - |
| नोट्स जीवन | - | 50,000 | - | - | समय | - |
| इनपुट जीवन | - | 1,00,000 | - | - | समय | - |
ऑप्टिकल विशेषताएं
| नहीं. | आइटम | प्रतीक | शर्तें | विनिर्देश | इकाई | नोट | |||
| मिन | प्रकार | अधिकतम | |||||||
| 1 | प्रतिक्रिया समय | Tr+Tf | 25°C | - | 15 | - | सुश्री | (1) ((2) | |
| 2 | संचरण (PL के साथ) | T ((%) | - | - | 7.1 | - | - | - | |
| 3 | कंट्रास्ट दर | सीआर |
θ=0, सामान्य देखने का कोण |
- | 600 | - | - | (1) ((3) | |
| 4 |
देखना कोण
|
हॉर. | θR | CR>10 | 80 | - | डिग्री | - | |
| θL | 80 | - | |||||||
| Ver. | Θ+ | 80 | - | ||||||
| थ- | 80 | - | |||||||

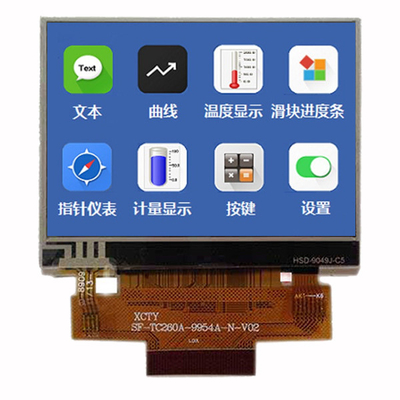

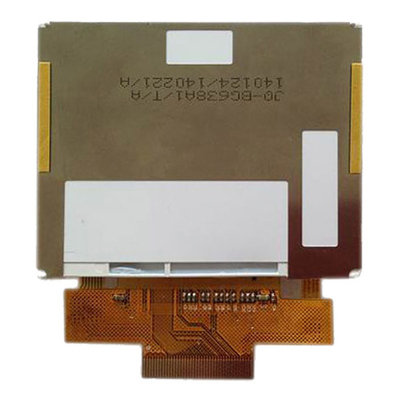

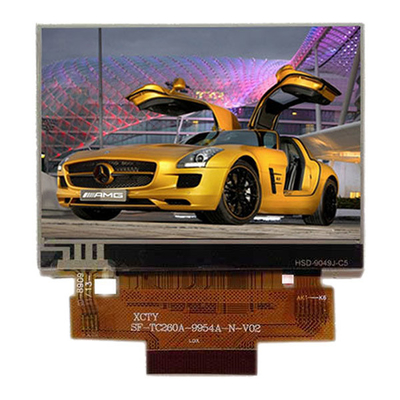

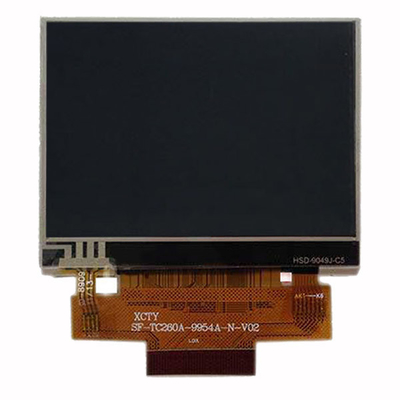

उत्पाद छवि
