उत्पाद विवरण:
|
| उत्पाद: | 0.96 इंच OLED डिस्प्ले मॉड्यूल | संकल्प: | 128x64 ग्राफ़िक्स |
|---|---|---|---|
| चालक आई.सी: | SSD1306BZ या समतुल्य | रूपरेखा मंद।: | 26.7x19.26x1.41 (मिमी) |
| रंग प्रदर्शित करें: | सफेद और नीला वैकल्पिक | टच स्क्रीन: | टच स्क्रीन के बिना (वैकल्पिक) |
| देखने की दिशा: | सभी दृश्य कोण | इंटरफेस: | 6800, 8080, SPI, I2C |
| संबंध: | सोल्डरिंग/हॉटबार (अनुकूलित) | पिन नंबर: | 30 पिन (अनुकूलित किया जा सकता है) |
| जीवनभर: | 50,000 घंटे @60cd/m2 | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | एसपीआई इंटरफेस ओएलईडी डिस्प्ले मॉड्यूल,0.96 इंच OLED डिस्प्ले मॉड्यूल,128x64 OLED डिस्प्ले मॉड्यूल |
||
0.96 इंच OLED डिस्प्ले SPI इंटरफ़ेस उत्पाद परिचय
उत्पाद की त्वरित समीक्षा
विवरण
SF-OS096HX-12864W-01 एक 128x64 रिज़ॉल्यूशन COG ग्राफिक OLED डिस्प्ले मॉड्यूल है, जिसका विकर्ण आकार 0.96 इंच है। मॉडल को उपभोक्ता ग्रेड के रूप में डिज़ाइन किया गया है, जिसमें प्रतिस्पर्धी मूल्य का लाभ है।मॉड्यूल SSD1306 आईसी के साथ निर्मित है; यह 6800, 8080, I2C और 4-वायर एसपीआई सीरियल इंटरफेस का समर्थन करता है। तर्क के लिए आपूर्ति वोल्टेज 3V है, प्रदर्शन के लिए आपूर्ति वोल्टेज 7.5V है, 50% चेक बोर्ड वर्तमान के साथ प्रदर्शन 6mA @ 7 है।5Vcc (सामान्य मूल्य), ड्राइविंग ड्यूटी 1/64
SF-OS096HX-12864W-01 यह 0.96 इंच का COG ग्राफिक OLED मॉड्यूल पहनने योग्य उपकरण, स्मार्ट होम एप्लिकेशन आदि के लिए उपयुक्त है। यह मॉड्यूल -40°C से +70°C के तापमान पर काम कर सकता है;इसके भंडारण तापमान -40°C से +85°C तक होते हैं.
उत्पाद लाभ
SAEF प्रौद्योगिकी एक पेशेवर OLED मॉड्यूल आपूर्तिकर्ता है। हम मानक निष्क्रिय मैट्रिक्स OLED (PMOLED) / OLED डॉट मैट्रिक्स डिस्प्ले और कस्टम डिजाइन चरित्र OLED मॉड्यूल की एक विस्तृत श्रृंखला प्रदान करते हैं,ओएलईडी ग्राफिक डिस्प्ले और ओएलईडी डिस्प्ले पैनलयांत्रिक संरचना में चिप ऑन बोर्ड (सीओबी), चिप ऑन ग्लास (सीओजी), और टीएबी (टेप ऑटोमेटेड बॉन्ड) प्रकार शामिल हैं। ग्राहक एसटीएन एलसीडी से ओएलईडी डिस्प्ले तक आसानी से अनुप्रयोगों को अपग्रेड कर सकते हैं।एसएईएफ ओएलईडी मॉड्यूल सभी महत्वपूर्ण लाभों के साथ प्रस्तुत किए जाते हैं:

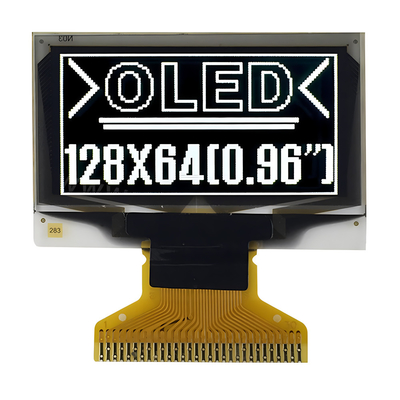

0.96 इंच का पतला OLED डिस्प्ले उत्पाद चित्र
इंटरफेस पिन परिभाषा
| पिन नं. | प्रतीक | प्रकार | कार्य विवरण | |||||
| 1 | NC ((GND) | पी | इसे बाहरी जमीन से जोड़ा जाना चाहिए। | |||||
| 2 | C2P |
मैं |
चार्ज पंप संधारित्र के लिए C1P/C1N-Pin. चार्ज पंप कैपेसिटर के लिए C2P/C2N-Pin. एक-दूसरे को एक संधारित्र के साथ कनेक्ट करें। जब चार्ज पंप काम नहीं करता है तो उन्हें तैरना चाहिए। |
|||||
| 3 | C2N |
उपरोक्त के समान |
||||||
| 4 | C1P | उपरोक्त के समान | ||||||
| 5 | C1N | उपरोक्त के समान | ||||||
|
6 |
वीबीएटी |
पी |
चार्ज पंप नियामक सर्किट के लिए बिजली की आपूर्ति। जब चार्ज पंप का प्रयोग किया जाता है तो इसे बाहरी स्रोत से जोड़ा जाना चाहिए। चार्ज पंप का उपयोग नहीं किया जाता है तो इसे फ्लोट किया जाना चाहिए। |
|||||
| 7 | NC | NC | ||||||
| 8 | वीएसएस | पी | ग्राउंड पिन. यह बाहरी जमीन से जुड़ा होना चाहिए. | |||||
| 9 | वीडीडी | पी | तर्क सर्किट के लिए पावर पिन. यह बाहरी स्रोत से जुड़ा होना चाहिए. | |||||
| 10 | बीएस0 | इंटरफेस चुनें पिन | ||||||
| 11 | बीएस1 | इंटरफेस चुनें पिन | ||||||
| 12 | बीएस | इंटरफेस चुनें पिन | ||||||
| 13 | सीएस# | मैं | चिप इनपुट पिन का चयन करें. सक्रिय | |||||
| 14 | RES# | मैं | हार्डवेयर रीसेट इनपुट पिन. सक्रिय ¥L ¥. | |||||
|
15 |
डी/सी# |
मैं |
यह डेटा/कमांड कंट्रोल पिन है। जब पिन HIGH खींचा जाता है, तो D[7:0] पर डेटा डेटा होता है। जब पिन को LOW खींचा जाता है, तो D[7:0] पर डेटा कमांड होता है। I2C मोड में, यह पिन स्लेव एड्रेस सेक्शन के लिए SA0 के रूप में कार्य करता है। जब 3-वायर सीरियल इंटरफेस का चयन किया जाता है, यह पिन वीएसएस से जुड़ा होना चाहिए |
|||||
|
16 |
आर/डब्ल्यू# |
मैं |
पढ़ना/लिखना चुनें पिन. चयनित है, इस पिन को कनेक्ट किया जाना चाहिए |
|||||
|
17 |
ई# |
मैं |
पढ़ना/लिखना सक्षम पिन। चयनित है, इस पिन को कनेक्ट किया जाना चाहिए |
|||||
| 18 | D0 |
आई/ओ |
ये 8-बिट द्विदिशात्मक डाटा बस हैं जो माइक्रोप्रोसेसर के डेटा बस से जुड़ी होंगी। जब सीरियल इंटरफेस मोड चुना जाता है, तो D2 को NC रखा जाना चाहिए, D1 सीरियल डेटा इनपुट होगाः SDIN, D0 सीरियल क्लॉक इनपुट होगाः SCLK। जब I2C मोड चुना जाता है, तो D2, D1 को एक साथ बंधा जाना चाहिए और SDA के रूप में कार्य करना चाहिए और D0 सीरियल क्लॉक इनपुट, SCL है। |
|||||
| 19 से 25 | D1~D7 |
ये 8-बिट द्विदिशात्मक डाटा बस हैं जो माइक्रोप्रोसेसर के डेटा बस से जुड़ी होंगी। जब सीरियल इंटरफेस मोड चुना जाता है, तो D2 को NC रखा जाना चाहिए, D1 सीरियल डेटा इनपुट होगाः SDIN, D0 सीरियल क्लॉक इनपुट होगाः SCLK। जब I2C मोड चुना जाता है, तो D2, D1 को एक साथ बंधा जाना चाहिए और SDA के रूप में कार्य करना चाहिए और D0 सीरियल क्लॉक इनपुट, SCL है। |
||||||
|
26 |
IREF |
मैं |
चमक समायोजन के लिए वर्तमान संदर्भ। यह खंड आउटपुट वर्तमान संदर्भ पिन है। इस पिन और वीएसएस के बीच एक प्रतिरोध कनेक्ट किया जाना चाहिए। वर्तमान को अधिकतम 12.5 यूए पर सेट करें। |
| 27 | VCOMH | ओ |
COM सिग्नल का वोल्टेज स्तर अनचेक किया गया है. इस पिन और वीएसएस के बीच एक कंडेनसर लगाया जाना चाहिए। |
|
28 |
वीसी |
पी |
ओएलईडी ड्राइविंग वोल्टेज के लिए बिजली की आपूर्ति। जब चार्ज पंप का उपयोग किया जाता है, तो इस पिन और वीएसएस के बीच एक संधारित्र जुड़ा होना चाहिए। जब चार्ज पंप का प्रयोग नहीं किया जाता है तो इसे बाहरी स्रोत से जोड़ा जाना चाहिए। |
| 29 | वीएलएसएस | पी | यह एक एनालॉग ग्राउंड पिन है. यह बाहरी रूप से वीएसएस से जुड़ा होना चाहिए. |
| 30 | NC ((GND) | पी | इसे बाहरी जमीन से जोड़ा जाना चाहिए। |
पूर्ण अधिकतम रेटिंग
| विशेषता | प्रतीक | मानक मूल्य | इकाई | नोट्स | ||
| MIN | TYP | अधिकतम | ||||
| विद्युत आपूर्ति वोल्टेज ((1) | वीडीडी | -0.3 | - | +4.0 | वी | 1,2 |
| विद्युत आपूर्ति वोल्टेज ((2) | वीबीएटी | -0.3 | - | 4.5 | वी | 1,2 |
| विद्युत आपूर्ति वोल्टेज ((3) | वीसी | 0 | - | 15.0 | वी | 1,2 |
| परिचालन तापमान | टीओपीआर | -40 | - | +70 | 0C | |
| भंडारण तापमान | टीएसटीजी | -40 | - | +85 | 0C | 3 |
| जीवनकाल (120 cd/m2) | 10000 | - | - | घडी | 4 | |
| जीवनकाल (80 cd/m2) | 30000 | - | - | घडी | 4 | |
| जीवनकाल (60 cd/m2) | 50000 | - | - | घडी | 4 | |
नोट 1: उपरोक्त सभी वोल्टेज ¥VSS = 0V ¥ के आधार पर हैं।
नोट 2: जब इस मॉड्यूल का उपयोग उपरोक्त पूर्ण अधिकतम क्षमताओं से अधिक किया जाता है, तो मॉड्यूल का स्थायी टूटना हो सकता है।अनुभाग 9-1 के अनुसार इस मॉड्यूल का उपयोग करना वांछनीय है ꞌDC ELECTRICAL CHARACTERISTICS यदि इस मॉड्यूल का उपयोग इन शर्तों से अधिक किया जाता है, तो मॉड्यूल की खराबी हो सकती है और मॉड्यूल की विश्वसनीयता बिगड़ सकती है।
नोट 3: परिभाषित तापमान सीमाओं में ध्रुवीकरणकर्ता शामिल नहीं है। ध्रुवीकरणकर्ता का अधिकतम सहन तापमान 80 डिग्री सेल्सियस होना चाहिए।
नोट 4: VCC = 9.0V, Ta = 25°C, 50% चेकरबोर्ड।
जीवनकाल का अंत प्रारंभिक चमक का 50% के रूप में निर्दिष्ट किया गया है। कमरे के तापमान पर औसत कार्य जीवन का अनुमान उच्च तापमान की स्थितियों में त्वरित संचालन द्वारा किया जाता है।
डीसी विद्युत विशेषताएं
| प्रतीक | पैरामीटर | परीक्षण की स्थिति | मानक मूल्य | इकाई | ||
| MIN | TYP | अधिकतम | ||||
| वीडीडी | तार्किक आपूर्ति वोल्टेज | - | 1.65 | 2.8 | 3.3 | वी |
| वीबीएटी | चार्ज पंप नियामक की आपूर्ति वोल्टेज | आंतरिक चार्ज पंप सक्षम करें | 3.5 |
- |
4.2 | वी |
| वीसी | ओएलईडी के लिए कार्यरत वोल्टेज (चार्ज पंप द्वारा उत्पन्न) | आंतरिक चार्ज पंप सक्षम करें | 7.0 | 7.5 | वी | |
| वीसी | ओएलईडी के लिए कार्यरत वोल्टेज (बाहरी आपूर्ति) | आंतरिक चार्ज पंप निष्क्रिय करें | 8.5 | 9.0 | 9.5 | वी |
| एचआईवी | उच्च तार्किक इनपुट स्तर | 0.8*वीडीडी | - | - | वी | |
| वीआईएल | निम्न तर्क इनपुट स्तर | - | - | 0.2*वीडीडी | वी | |
| वीओएच | उच्च तार्किक आउटपुट स्तर | IOUT = 100μA, 3.3MHz | 0.9*वीडीडी | - | - | वी |
| VOL | निम्न तर्क आउटपुट स्तर | IOUT = 100μA, 3.3MHz | - | - | 0.1*वीडीडी | वी |
| आईडीडी, स्लीप | आईडीडी, स्लीप मोड वर्तमान | - | - | 10 | uA | |
| आईबीएटी, नींद | आईबीएटी, स्लीप मोड वर्तमान | - | - | 10 | uA | |
| आईसीसी, स्लीप | आईसीसी, स्लीप मोड वर्तमान | - | - | 10 | uA | |
| आईडीडी | वीडीडी आपूर्ति करंट | - | 50 | 150 | uA | |
| आईसीसी |
वीसीसी आपूर्ति करंट (वीसीसी बाहरी रूप से आपूर्ति की जाती है) |
VDD = 2.8V, VCC = 9V, 100% डिस्प्ले क्षेत्र चालू करें |
- |
9.0 | 15.0 | mA |
|
IBAT |
आईबीएटी आपूर्ति करंट (वीसीसी चार्ज पंप द्वारा उत्पन्न) |
VDD = 2.8V, VCC = 7.25V, 100% डिस्प्ले क्षेत्र चालू करें |
- |
25.6 |
32.0 |
mA |
ऑप्टिकल विशेषताएं
| प्रतीक | पैरामीटर | स्थिति | मानक मूल्य | इकाई | ||
| MIN | TYP | अधिकतम | ||||
| lbr |
चमक (वीसीसी बाहरी रूप से आपूर्ति की जाती है) |
120 |
- |
- |
cd/m2 | |
|
lbr |
चमक (वीसीसी चार्ज पंप द्वारा उत्पन्न) |
80 |
120 |
- |
cd/m2 |
|
| (x) | सी.आई.ई. (श्वेत) | सी.आई.ई. 1931 | 0.25 | 0.29 | 0.33 | |
| (y) | 0.27 | 0.31 | 0.35 | |||
| सीआर | अंधेरे कमरे का अंतर | - | 2000:1 | - | ||
| देखने का कोण | - | 160 | - | डिग्री | ||

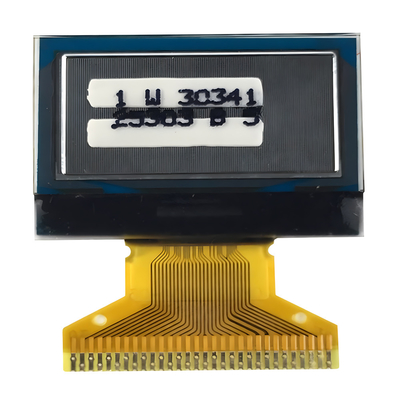

0.96 इंच पतला OLED डिस्प्ले उत्पाद छवि
