उत्पाद विवरण:
|
| उत्पाद: | 2.42"(2.4") इंच ओएलईडी डिस्प्ले | संकल्प: | 128x64 डॉट्स |
|---|---|---|---|
| प्रदर्शन मोड: | निष्क्रिय मैट्रिक्स | प्रकाशिकी: | सभी दृश्य कोण |
| रूपरेखा मंद।: | 71.0(एल) x 43.5(डब्ल्यू) x 6.0(टी) (मिमी) | सक्रिय क्षेत्र: | 55.01(एल) x 27.5(डब्ल्यू) (मिमी) |
| पिक्सेल पिच: | 0.43 x 0.43 (मिमी) | ड्राइविंग विधि: | 1/64 कार्य चक्र |
| संचालन तापमान: | -40 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस | पिन नंबर: | 7 हेडर पिन |
| इंटरफेस: | एसपीआई इंटरफ़ेस | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 7 हेडर पिन पीला OLED डिस्प्ले,एसपीआई इंटरफ़ेस पीला ओएलईडी डिस्प्ले,2.42 इंच पीला OLED डिस्प्ले |
||
SFOM242YZ7-12864WBYG-01 विनिर्देश.pdf
SPI OLED ग्राफिक डिस्प्ले 2.42 इंच उत्पाद परिचय
उत्पाद की त्वरित समीक्षा
विवरण
SAEF Technology SFOMS242YZ7-12864WBYG-01 एक डॉट मैट्रिक्स 128x64 COB ग्राफिक प्रकार का OLED मॉड्यूल है। सक्रिय क्षेत्र का आकार 2.42 ′′ विकर्ण है जिसमें मॉड्यूल आयाम 71.0x43.5 मिमी है। यह 2.42 इंच के OLED मॉड्यूल में अंतर्निहित आईसी SPD0301 है, और उच्च कंट्रास्ट अनुपात 20,000 का दावा करता हैः 1. SPI और IIC (I2C) इंटरफेस सहित चुनने के लिए कई इंटरफ़ेस विकल्प हैं। तर्क आपूर्ति वोल्टेज 1.65V-3.3V से भिन्न होता है,सामान्य मान 2 है.8V. उपलब्ध उत्सर्जक रंग सफेद, पीले, नीले, हरे और लाल हैं।
SFOMS242YZ7-12864WBYG-01 OLED मॉड्यूल मूल रूप से स्पर्श रहित है, लेकिन टच पैनल अनुकूलन योग्य है। यह व्यापक रूप से चिकित्सा विश्लेषक, मीटर और उपकरण, सेंसर डिवाइस, पीओएस टर्मिनल,नकद पाठक, हैंडहेल्ड डिवाइस और मोबाइल फूड ऑर्डरिंग मशीन आदि।

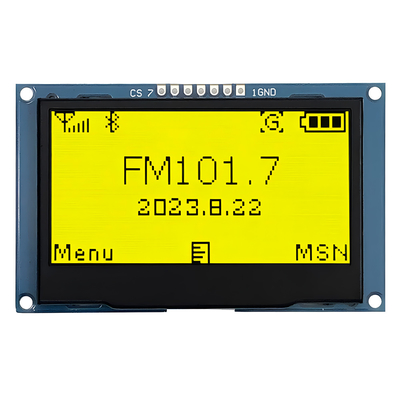

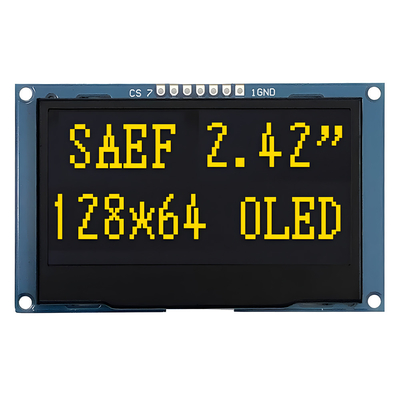

SPI OLED ग्राफिक डिस्प्ले 2.42 इंच उत्पाद चित्र
इंटरफेस पिन परिभाषा
| पिन | प्रतीक | विवरण |
| 1 | जीएनडी | तर्क सर्किट का आधार |
| 2 | वीडीडी | तर्क की शक्ति |
| 3 | एससीके | सीरियल क्लॉक इनपुट. |
| 4 | एसडीए | सीरियल डेटा इनपुट. |
| 5 | RST | यह पिन रीसेट सिग्नल इनपुट है. जब पिन कम है, चिप का आरंभ निष्पादित किया जाता है. सामान्य संचालन के दौरान इस पिन को ऊपर खींचें. |
|
6 |
डीसी |
यह पिन डेटा/कमांड नियंत्रण पिन है. जब पिन ऊपर खींचा जाता है और सीरियल इंटरफ़ेस मोड चुना जाता है, SDIN पर डेटा डेटा के रूप में व्याख्या की जाएगी. जब यह कम खींच लिया जाता है, एसडीआईएन पर डेटा कमांड रजिस्टर में स्थानांतरित कर दिया जाएगा. |
| 7 | सीएस | चिप का चयन करें चिप का चयन तब किया जाता है जब CS0 = L। |
पूर्ण अधिकतम रेटिंग
|
पैरामीटर |
प्रतीक | मिन | अधिकतम | इकाई |
नोट्स |
| तर्क के लिए आपूर्ति वोल्टेज | वीडीडी | -0.3 | 4 | वी | 1, 2 |
| डिस्प्ले के लिए आपूर्ति वोल्टेज | वीसी | 8 | 17 | वी | 1, 2 |
| परिचालन तापमान | शीर्ष | -40 | 70 | . सी | |
| भंडारण तापमान | टीएसटीजी | -40 | 85 | . सी | 3 |
| जीवन काल (220 cd/m2) | 13,000 | - | घडी | 4(1) | |
| जीवन काल (200 cd/m2) | 15,000 | - | घडी | 4(2) | |
|
जीवन काल (180 cd/m2) |
16,000 | - | घडी |
4(3) |
डीसी विशेषताएं
|
|
प्रतीक | शर्तें | मिन | प्रकार | अधिकतम |
इकाई |
| तर्क के लिए आपूर्ति वोल्टेज | वीडीडी | 1.65 | 2.8 | 3.3 | वी | |
| डिस्प्ले के लिए आपूर्ति वोल्टेज | वीसी | 11.5 | 12 | 12.5 | वी | |
| उच्च स्तरीय इनपुट | एचआईवी | 0.8×वीडीडी | - | - | वी | |
| निम्न स्तर का इनपुट | वीआईएल | - | - | 0.2×वीडीडी | वी | |
| उच्च स्तरीय आउटपुट | वीओएच | IOUT = 100μA, 3.3MHz | 0.9×वीडीडी | - | - | वी |
| कम स्तर का आउटपुट | VOL | IOUT = 100μA, 3.3MHz | - | - | 0.1×वीडीडी | वी |
|
वीडीडी आपूर्ति करंट वीडीडी =2.8V, वीसीसी = 12, IREF = 10uA, नहीं संलग्न पैनल, डिस्प्ले चालू, सभी चालू, |
आईडीडी |
कंट्रास्ट = FFh |
- |
90 |
110 |
μA |
|
वीसीसी आपूर्ति करंट VDD = 2.8V, VCC = 12, IREF = 10uA, कोई पैनल नहीं संलग्न, डिस्प्ले चालू, सभी चालू |
आईसीसी |
- |
450 |
580 |
μA |
|
|
खंड आउटपुट वर्तमान, VDD = 2.8V, वीसीसी = 12 वी, IREF=10uA, डिस्प्ले ON. |
मैंएसईजी |
कंट्रास्ट=FFh | 280 | 310 | 340 |
μA |
| कंट्रास्ट=AFh | - | 215 | - | |||
| कंट्रास्ट=7Fh | - | 155 | - | |||
| कंट्रास्ट=3Fh | - | 78 | - | |||
| कंट्रास्ट=0Fh | 20 | - | ||||
|
वीडीडी के लिए स्लीप मोड वर्तमान |
आईडीडी, स्लीप |
VDD = 1.65V~3.3V, VCC = 7V~16V डिस्प्ले बंद, नहीं संलग्न पैनल |
- |
- |
10 |
μA |
|
वीसीसी के लिए स्लीप मोड वर्तमान |
आईसीसी, स्लीप |
VDD = 1.65V~3.3V, VCC = 7V~16V डिस्प्ले बंद, नहीं संलग्न पैनल |
- |
- |
10 |
μA |
विद्युत विनिर्देश
|
विशेषताएं |
प्रतीक | शर्तें | मिन | प्रकार | अधिकतम | इकाई | ||
| सामान्य मोड में विद्युत खपत | सभी पिक्सेल चालू | - | 17 | 25 | mA | |||
| स्टैंडबाय मोड वर्तमान खपत | स्टैंडबाय मोड 10% पिक्सेल चालू | - | 0.5 | 1.5 | mA | |||
| सामान्य मोड में बिजली की खपत | सभी पिक्सेल चालू | - | 71.5 | 97.5 | mW | |||
| स्टैंडबाय मोड में बिजली की खपत | स्टैंडबाय मोड 10% पिक्सेल चालू | - | 6.5 | 19.5 | mW | |||
| चमक | lbr | - | 90 | 110 | - | cd/m2 | ||
| सी.आई.ई. (श्वेत) |
(x) (y) |
सी.आई.ई. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|||
| अंधेरे कमरे का अंतर | सीआर | - | 2000:1 | - | - | |||
|
देखने का कोण
|
- | 160 | - | - | डिग्री | |||
सीरियल इंटरफेस टाइमिंग विशेषताएं (4-वायर एसपीआई)
|
प्रतीक |
विवरण | मिन | अधिकतम |
इकाई |
| चक्र | घड़ी चक्र का समय | 250 | - | एनएस |
| tAS | पता सेटअप समय | 150 | - | एनएस |
| आहा | पता प्रतीक्षा समय | 150 | - | एनएस |
| टीसीएसएस | चिप चयन सेटअप समय | 120 | - | एनएस |
| tCSH | चिप चयन प्रतीक्षा समय | 60 | - | एनएस |
| टीडीएसडब्ल्यू | डेटा सेटअप समय लिखें | 50 | - | एनएस |
| tDHW | डेटा रखरखाव समय लिखें | 15 | - | एनएस |
| tCLKL | घड़ी कम समय | 100 | - | एनएस |
| tCLKH | घड़ी उच्च समय | 100 | - | एनएस |
| tR | उठने का समय | - | 15 | एनएस |
|
tF |
पतन का समय | - | 15 |
एनएस |
विश्वसनीयता परीक्षण की स्थिति
|
पद |
शर्तें |
मानदंड |
| उच्च तापमान संचालन | 70.C, 240 घंटे |
परिचालन कार्य करता है। |
| निम्न तापमान संचालन | -40°C, 120 घंटे | |
| उच्च तापमान भंडारण | 85.C, 120 घंटे | |
| कम तापमान पर भंडारण | -40 डिग्री सेल्सियस, 120 घंटे | |
| उच्च तापमान/आर्द्रता संचालन | 65.C, 90% आरएच, 120 घंटे | |
|
थर्मल शॉक |
-40°C ~ 85°C (-40°C /30min; पारगमन /3min; 85°C /30min; पारगमन /3min) 1 चक्रः 66 मिनट, 100 चक्र |

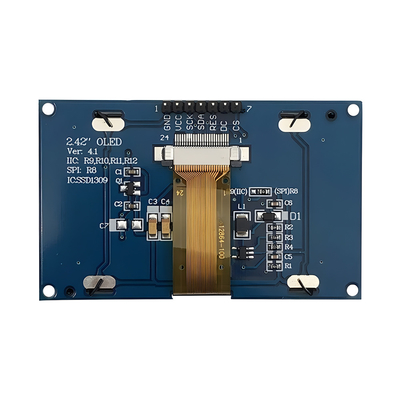

SPI OLED ग्राफिक डिस्प्ले 2.42 इंच उत्पाद छवि
