उत्पाद विवरण:
|
| उत्पाद: | 3.12" OLED डिस्प्ले | संकल्प: | 256x64 डॉट्स रिज़ॉल्यूशन |
|---|---|---|---|
| प्रदर्शन मोड: | निष्क्रिय मैट्रिक्स | इंटरफेस: | 4 तारों SPI इंटरफ़ेस |
| प्रकाशिकी: | सभी दृश्य कोण | रूपरेखा मंद।: | 100.5(एल) x 33.5(डब्ल्यू) x 6.3(टी) मिमी |
| सक्रिय क्षेत्र: | 76.78(एल) x 19.18(डब्ल्यू) मिमी | ड्राइविंग विधि: | 1/64 कार्य चक्र |
| ग्रेस्केल: | 16 ग्रेस्केल | नियंत्रक: | एसएसडी1322 |
| संचालन तापमान: | -30°C से +85°C (अनुकूलन योग्य) | भंडारण अस्थायी।: | -40 डिग्री सेल्सियस से + 90 डिग्री सेल्सियस |
| लिपि का रंग: | सफ़ेद नीला पीला हरा | वोल्टेज आपूर्ति: | 3वी |
| पिन नंबर: | 7 हेडर पिन, 16 पिन वैकल्पिक | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | हरे रंग के फोंट ग्राफिक ओएलईडी डिस्प्ले,एसपीआई इंटरफ़ेस ग्राफिक ओएलईडी डिस्प्ले,256x64 ग्राफिक OLED डिस्प्ले |
||
** डेटाशीट डाउनलोड **
SFOM312YZ7-25664WBYG-01 विनिर्देश.pdf
ग्राफिक ओएलईडी डिस्प्ले 3.12 इंच एसपीआई इंटरफ़ेस उत्पाद परिचय
उत्पाद की त्वरित समीक्षा
विवरण
दSFOM312YZ7-25664WBYG-01मॉडल एक COF ग्राफिक OLED है, जिसमें 3.12 इंच का विकर्ण आकार और 256x64 डॉट्स का रिज़ॉल्यूशन है।यह OLED मॉड्यूल SSD1322 IC के साथ निर्मित है और 8-बिट 6800/8080 और 3/4-लाइन SPI इंटरफेस का समर्थन करता हैइसका आकार 100.5 × 33 है।5.0 मिमी, सक्रिय क्षेत्र का आकार 76.78 × 19.18 मिमी है। यह 4 बिट्स ग्रेस्केल का भी समर्थन करता है, 3V के लॉजिक आपूर्ति वोल्टेज के साथ। 50% चेक बोर्ड पर डिस्प्ले का वर्तमान 150mA @3.0V VDD (सामान्य मूल्य) है,1/64 के ड्राइविंग कर्तव्य के साथ.

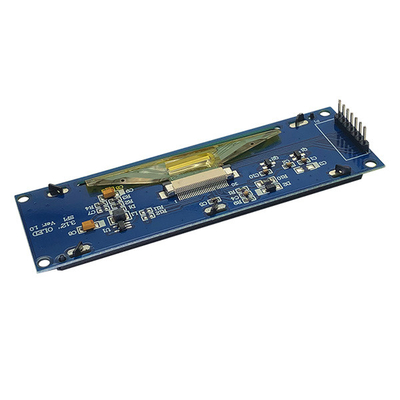

मॉड्यूल में एक अंतर्निहित पीसीबी है, जिससे ग्राहकों को अपने अनुप्रयोगों के लिए अतिरिक्त पीसीबी विकास की आवश्यकता के बिना तार कनेक्शन का उपयोग करने की अनुमति मिलती है।पीसीबी पर एकीकृत वीसीसी सर्किट ग्राहक के उपयोग को सरल बनाता हैयह पीसीबी बोर्ड, चार माउंटिंग छेद से लैस है, ग्राहकों के लिए अपने अनुप्रयोगों में मॉड्यूल को सुरक्षित करने के लिए एक आसान विधि प्रदान करता है। यह ओएलईडी मॉड्यूल स्मार्ट होम अनुप्रयोगों के लिए उपयुक्त है,चिकित्सा उपकरणऔद्योगिक नियंत्रण आदि।
उत्पाद की विशेषताएं
| उत्पाद: | 3.12" OLED डिस्प्ले |
| संकल्पः | 256x64 डॉट्स रिज़ॉल्यूशन |
| प्रदर्शन मोडः | निष्क्रिय मैट्रिक्स |
| ऑप्टिक्सः | सभी दृष्टिकोण |
| इंटरफ़ेसः | 4 तारों SPI इंटरफ़ेस |
| रूपरेखा डिम.: | 100.5 ((L) X 33.5 ((W) X 6.3 ((T) मिमी |
| सक्रिय क्षेत्रः | 76.78(L) X 19.18(W) एमएम |
| ड्राइविंग विधिः | 1/64 काम का चक्र |
| नियंत्रक: | एसएसडी1322 |
| ग्रेस्केल: | 16 ग्रेस्केल |
| ऑपरेटिंग टेम्पः | -30°C से +85°C (अनुकूलित) |
| भंडारण तापमानः | -40°C से +90°C तक |
| आपूर्ति वोल्टेजः | 3V |
| फ़ॉन्ट रंगः | सफेद नीला पीला हरा |
| पिन संख्याः | 7 हेडर पिन, 16 पिन वैकल्पिक |
| अनुपालन: | REACH और RoHS अनुरूप |

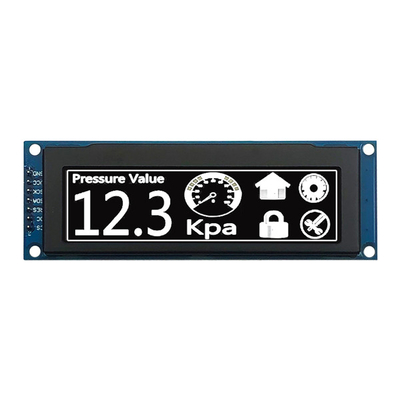

ग्राफिक ओएलईडी डिस्प्ले 3.12 इंच एसपीआई इंटरफ़ेस उत्पाद चित्रण
यांत्रिक विनिर्देश
| पद | विनिर्देश | इकाई |
| रूपरेखा | 100.5 ((W) x33.5 ((H) x6.3Max ((T) | मिमी |
| दृश्य क्षेत्र | 78.78 ((W) x21.18 ((H) | मिमी |
| सक्रिय क्षेत्र | 76.78 ((W) x19.18 ((H) | मिमी |
| जाली | 256 बिंदु x 64 बिंदु | -- |
| पिक्सेल पिच | 0.30 ((W) x0.30 ((H) | मिमी |
| पिक्सेल आकार | 0.28 ((W) x0.28 ((H) | मिमी |
पिन परिभाषा
| पिन नं. | प्रतीक | कार्य |
|
1 |
जीएनडी |
तर्क सर्किट का आधार यह एक ग्राउंड पिन है. यह तर्क पिन के लिए एक संदर्भ के रूप में भी कार्य करता है. यह बाहरी ग्राउंड से जुड़ा होना चाहिए. |
|
2 |
वीसी |
डिस्प्ले मॉड्यूल सर्किट के लिए पावर सप्लाई यह एक वोल्टेज आपूर्ति पिन है. यह बाहरी स्रोत से जुड़ा हुआ है. 3-5V |
| 3 | एससीके | घड़ी की रेखा |
|
4 |
एसडीए |
डाटा लाइन |
|
5 |
RES
|
यह पिन रीसेट सिग्नल इनपुट है. जब पिन को LOW खींचा जाता है, तो चिप का आरंभिकरण निष्पादित किया जाता है. सामान्य संचालन के दौरान इस पिन को ऊपर खींचें. |
|
6 |
डीसी |
यह पिन एमसीयू से कनेक्ट करने वाला डेटा/कमांड कंट्रोल पिन है। जब पिन को HIGH खींचा जाता है, तो D[1:0] पर डेटा की व्याख्या डेटा के रूप में की जाएगी। जब पिन को LOW खींचा जाता है, तो D[1:0] को कमांड रजिस्टर में स्थानांतरित किया जाएगा. |
|
7 |
सीएस |
यह पिन चिप चयन इनपुट है जो एमसीयू से जुड़ता है। चिप केवल एमसीयू संचार के लिए सक्षम है जब सीएस # कम (सक्रिय कम) खींचा जाता है |

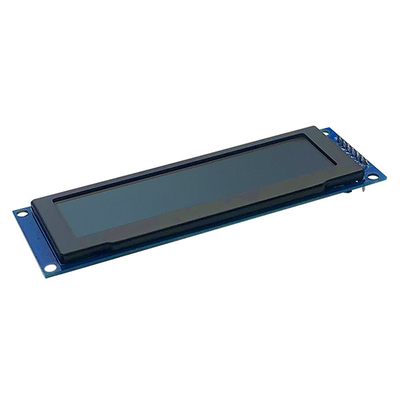

ग्राफिक ओएलईडी डिस्प्ले 3.12 इंच एसपीआई इंटरफ़ेस उत्पाद छवि
