उत्पाद विवरण:
|
| उत्पाद: | 3.12" OLED डिस्प्ले | संकल्प: | 256x64 डॉट्स रिज़ॉल्यूशन |
|---|---|---|---|
| प्रदर्शन मोड: | निष्क्रिय मैट्रिक्स | इंटरफेस: | 4 तारों SPI इंटरफ़ेस |
| प्रकाशिकी: | सभी दृश्य कोण | रूपरेखा मंद।: | 100.5(एल) x 33.5(डब्ल्यू) x 6.3(टी) मिमी |
| सक्रिय क्षेत्र: | 76.78(एल) x 19.18(डब्ल्यू) मिमी | ड्राइविंग विधि: | 1/64 कार्य चक्र |
| ग्रेस्केल: | 16 ग्रेस्केल | नियंत्रक: | एसएसडी1322 |
| संचालन तापमान: | -30°C से +85°C (अनुकूलन योग्य) | भंडारण अस्थायी।: | -40 डिग्री सेल्सियस से + 90 डिग्री सेल्सियस |
| लिपि का रंग: | सफ़ेद नीला पीला हरा | वोल्टेज आपूर्ति: | 3वी |
| पिन नंबर: | 7 हेडर पिन, 16 पिन वैकल्पिक | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | एसपीआई इंटरफ़ेस ग्राफिक ओएलईडी डिस्प्ले,3.12 इंच ग्राफिक OLED डिस्प्ले,256x64 डॉट्स OLED डिस्प्ले मॉड्यूल |
||
** डेटाशीट डाउनलोड करें **
SFOM312YZ7-25664WBYG-01 विनिर्देश.pdf
ग्राफिक ओएलईडी डिस्प्ले 3.12 इंच एसपीआई इंटरफ़ेस उत्पाद परिचय
विवरण
SFOM312YZ7-25664WBYG-01 मॉडल एक COF ग्राफिक OLED है, जिसमें 3.12 इंच का विकर्ण आकार और 256x64 डॉट्स का रिज़ॉल्यूशन है।यह OLED मॉड्यूल SSD1322 IC के साथ निर्मित है और 8-बिट 6800/8080 और 3/4-लाइन SPI इंटरफेस का समर्थन करता हैइसका आकार 100.5 × 33 है।5.0 मिमी, सक्रिय क्षेत्र का आकार 76.78 × 19.18 मिमी है। यह 4 बिट्स ग्रेस्केल का भी समर्थन करता है, 3V के लॉजिक आपूर्ति वोल्टेज के साथ। 50% चेक बोर्ड पर डिस्प्ले का वर्तमान 150mA @3.0V VDD (सामान्य मूल्य) है,1/64 के ड्राइविंग कर्तव्य के साथ.

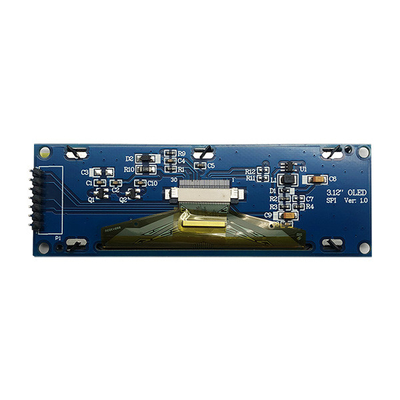

मॉड्यूल में एक अंतर्निहित पीसीबी है, जिससे ग्राहकों को अपने अनुप्रयोगों के लिए अतिरिक्त पीसीबी विकास की आवश्यकता के बिना तार कनेक्शन का उपयोग करने की अनुमति मिलती है।पीसीबी पर एकीकृत वीसीसी सर्किट ग्राहक के उपयोग को सरल बनाता हैयह पीसीबी बोर्ड, चार माउंटिंग छेद से लैस है, ग्राहकों के लिए अपने अनुप्रयोगों में मॉड्यूल को सुरक्षित करने के लिए एक आसान विधि प्रदान करता है। यह ओएलईडी मॉड्यूल स्मार्ट होम अनुप्रयोगों के लिए उपयुक्त है,चिकित्सा उपकरणऔद्योगिक नियंत्रण आदि।
ग्राफिक ओएलईडी डिस्प्ले 3.12 इंच एसपीआई इंटरफ़ेस उत्पाद चित्रण
यांत्रिक विनिर्देश
| पद | विनिर्देश | इकाई |
| रूपरेखा | 100.5 ((W) x33.5 ((H) x6.3Max ((T) | मिमी |
| दृश्य क्षेत्र | 78.78 ((W) x21.18 ((H) | मिमी |
| सक्रिय क्षेत्र | 76.78 ((W) x19.18 ((H) | मिमी |
| जाली | 256 बिंदु x 64 बिंदु | -- |
| पिक्सेल पिच | 0.30 ((W) x0.30 ((H) | मिमी |
| पिक्सेल आकार | 0.28 ((W) x0.28 ((H) | मिमी |
पिन परिभाषा
| पिन नं. | प्रतीक | कार्य |
|
1 |
जीएनडी |
तर्क सर्किट का आधार यह एक ग्राउंड पिन है. यह तर्क पिन के लिए एक संदर्भ के रूप में भी कार्य करता है. यह बाहरी ग्राउंड से जुड़ा होना चाहिए. |
|
2 |
वीसी |
डिस्प्ले मॉड्यूल सर्किट के लिए पावर सप्लाई यह एक वोल्टेज आपूर्ति पिन है. यह बाहरी स्रोत से जुड़ा हुआ है. 3-5V |
| 3 | एससीके | घड़ी की रेखा |
|
4 |
एसडीए |
डाटा लाइन |
|
5 |
RES
|
यह पिन रीसेट सिग्नल इनपुट है. जब पिन को LOW खींचा जाता है, तो चिप का आरंभिकरण निष्पादित किया जाता है. सामान्य संचालन के दौरान इस पिन को ऊपर खींचें. |
|
6 |
डीसी |
यह पिन एमसीयू से कनेक्ट करने वाला डेटा/कमांड कंट्रोल पिन है। जब पिन को HIGH खींचा जाता है, तो D[1:0] पर डेटा की व्याख्या डेटा के रूप में की जाएगी। जब पिन को LOW खींचा जाता है, तो D[1:0] को कमांड रजिस्टर में स्थानांतरित किया जाएगा. |
|
7 |
सीएस |
यह पिन चिप चयन इनपुट है जो एमसीयू से जुड़ता है। चिप केवल एमसीयू संचार के लिए सक्षम है जब सीएस # कम (सक्रिय कम) खींचा जाता है |
पूर्ण अधिकतम रेटिंग
| पैरामीटर | प्रतीक | मिन | अधिकतम | इकाई | नोट्स |
| विद्युत आपूर्ति | वीबीएटी | 3.3 | 5 | वी |
- |
| तार्किक आपूर्ति वोल्टेज | वीडीडी | 2.5 | 3.3 | वी | 1,2 |
| चालक आपूर्ति वोल्टेज | Vcc | 0 | 15 | वी | 1,2 |
| वीसीसी आपूर्ति करंट | आईसीसी |
- |
55 | mA | 1,2 |
| परिचालन तापमान | शीर्ष | -40 | 85 | °C |
- |
| भंडारण तापमान | Tstg | -45 | 90 | °C |
- |
डीसी विशेषताएं
| विशेषताएं | प्रतीक | शर्तें | मिन | प्रकार | अधिकतम | इकाई |
| आपूर्ति वोल्टेज | वीडीडी | 2.8 | 3.0 | 3.3 | वी | |
| उच्च स्तरीय इनपुट | एचआईवी | Iout=100Ua, 3.3MHz | 0.8xVdd |
- |
वीडी | वी |
| निम्न स्तर का इनपुट | वीआईएल | Iout=100Ua, 3.3MHz | 0 |
- |
0.2xVdd | वी |
| तार्किक धारा | IVBAT | नोट |
- |
250 |
-- |
mA |
| डिस्प्ले वोल्टेज | वीसी | Ta=25 °C | 11.5 | 12.0 | 12.5 | वी |
नोटःवीडीडी=3.0V,वीसीसी=12.0V(वीडीडी,वीसीसी मॉड्यूल आंतरिक द्वारा आपूर्ति
उत्पन्न) 100% डिस्प्ले क्षेत्र चालू करें.
ऑप्टिक्स और विद्युत विशेषताएं
| विशेषताएं | प्रतीक | शर्तें | मिन | प्रकार | अधिकतम | इकाई |
| चमक ((पीला) | lbr |
ध्रुवीकरण के साथ (नोट 3) |
60 | 90 |
- |
Cd/m2 |
| सी.आई.ई. ((पीला) |
(X) (Y) |
ध्रुवीकरण के साथ |
0.44 0.46 |
0.48 0.50 |
0.52 0.54 |
|
| अंधेरे कमरे का अंतर | सीआर | - | >2000:1 | - | ||
| देखने का कोण | >160 | - | - | डिग्री |
विश्वसनीयता परीक्षण की शर्तें
| पद | शर्तें | मानदंड | |
| उच्च तापमान संचालन | 85°C | टीबीडी |
परिचालन कार्य |
| निम्न तापमान संचालन | -40°C | टीबीडी | |
| उच्च तापमान भंडारण | 90°C | टीबीडी | |
| कम तापमान पर भंडारण | -45°C | टीबीडी | |
|
उच्च तापमान/आर्द्रता ऑपरेशन |
60°C | टीबीडी | |
| थर्मल शॉक | -40°C~90°C | टीबीडी | |

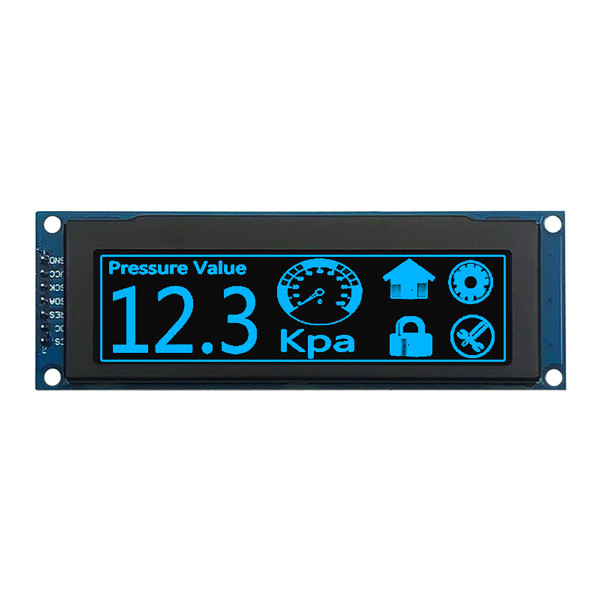

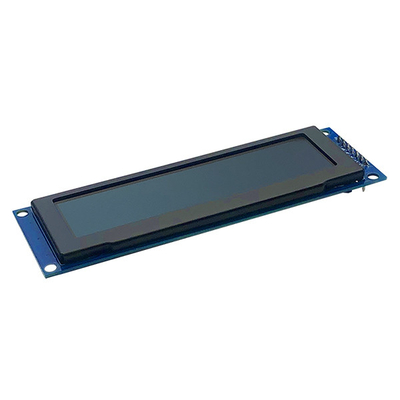

ग्राफिक ओएलईडी डिस्प्ले 3.12 इंच एसपीआई इंटरफ़ेस उत्पाद छवि
