उत्पाद विवरण:
|
| उत्पाद: | 1.45 इंच पूर्ण रंग OLED | संकल्प: | 160x128 पिक्सेल |
|---|---|---|---|
| प्रदर्शन मोड: | निष्क्रिय मैट्रिक्स | इंटरफेस: | 8-बिट 68XX/80XX समानांतर, 4-वायर SPI, I2C |
| रंग प्रदर्शित करें: | पूर्ण रंग | प्रकाशिकी: | सभी दृश्य कोण |
| रूपरेखा मंद।: | 35.80 x 30.80 x 1.60 (मिमी) | सक्रिय क्षेत्र: | 28.78 x 23.024 (मिमी) |
| पिक्सेल पिच: | 0.06 x 0.18 (मिमी) | संचालन तापमान: | -40 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस |
| भंडारण अस्थायी।: | -40 डिग्री सेल्सियस से + 85 डिग्री सेल्सियस | चालक आई.सी: | एसएसडी1333 |
| तर्क के लिए आपूर्ति वोल्टेज: | 1.65 - 3.5V | पिन नंबर: | 30 पिन |
| कर्तव्य: | 1/128 | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 160x128 पिक्सल OLED डिस्प्ले,1.45 इंच का OLED डिस्प्ले,30 पिन OLED डिस्प्ले |
||
1.45 इंच एमोलेड 160x128 डॉट्स 30 पिन उत्पाद परिचय
SFOS145TW-7100AN एक रंगीन OLED डिस्प्ले है। OLED (ऑर्गेनिक लाइट इमिटिंग डायोड) एक नई पीढ़ी की तकनीक है जिसमें उज्ज्वल, स्पष्ट चित्र और अधिक चुस्त प्रतिक्रिया गति है। यह 1.45 इंच का SFOS145TW-7100AN OLED डिस्प्ले 160 x 128 मोनोक्रोम डॉट्स से बना हैयह ओएलईडी मॉड्यूल हल्का है, कम बिजली की खपत, आकार में छोटा है, और चुनने के लिए विभिन्न इंटरफेस हैं; यह डिफ़ॉल्ट एसपीआई, समानांतर और आई 2 सी इंटरफ़ेस है।
इस उत्पाद SFOS145TW-7100AN का प्रभावी क्षेत्रफल आकार (पारदर्शी) 1.45 इंच है, मॉड्यूल का आकार 35.80 x 30.80 x 1.60 (मिमी) है, और प्रभावी क्षेत्रफल आकार 28.78 x 23.024 (मिमी) है।45 इंच का ओएलईडी डिस्प्ले आईसी एसएसडी1333 से लैस है और इसमें 20000 का उच्च कंट्रास्ट अनुपात है:1. लॉजिक पावर सप्लाई की वोल्टेज रेंज 1.65V-3.5V है, जिसका विशिष्ट मूल्य 3V है। यह चिकित्सा उपकरण, पीओएस सिस्टम, सफेद सामान, घरेलू अनुप्रयोगों जैसे अनुप्रयोगों के लिए बहुत उपयुक्त है,औद्योगिक उपकरणऑटोमेशन, ऑडियो-विजुअल डिस्प्ले सिस्टम, व्यक्तिगत देखभाल उत्पाद, घरेलू उपकरण, कार डिस्प्ले, गतिशील सूचना डिस्प्ले आदि।
प्रदर्शन विनिर्देश
1) प्रदर्शन मोडः निष्क्रिय मैट्रिक्स
2) डिस्प्ले रंगः 262,144 रंग (अधिकतम)
3) ड्राइव ड्यूटी: 1/128 ड्यूटी
यांत्रिक विनिर्देश
1) रूपरेखा रेखाचित्रः अनुलग्नक रूपरेखा रेखाचित्र के अनुसार
2) पिक्सेल की संख्याः 160 (आरजीबी) × 128
3) मॉड्यूल का आकारः 35.80 × 45.30 × 1.60 (मिमी)
4) पैनल का आकारः 35.80 × 30.80 × 1.60 (मिमी)
5) सक्रिय क्षेत्रः 28.78× 23.024 (मिमी)
6) पिक्सेल पिचः 0.06 × 0.18 (मिमी)
7) पिक्सेल आकारः 0.04 × 0.164 (मिमी)
8) वजनः टीबीडी (जी) ± 10%
1.45 इंच एमोलेड 160x128 डॉट्स 30 पिन उत्पाद ड्राइंग
पिन परिभाषा
| पिन नं. | प्रतीक | आई/ओ | कार्य | ||||||||||||||||||||||||
| पावर सप्लाई | |||||||||||||||||||||||||||
| 22 | वीडीडी | पी |
कोर लॉजिक सर्किट के लिए पावर सप्लाई यह एक वोल्टेज सप्लाई पिन है जिसे VCI से आंतरिक रूप से नियंत्रित किया जाता है। इस पिन और VSS के बीच किसी भी परिस्थिति में एक कैपेसिटर जुड़ा होना चाहिए। |
||||||||||||||||||||||||
| 5, 25 | वीसी | पी |
ओईएल पैनल के लिए बिजली की आपूर्ति यह चिप के सबसे सकारात्मक वोल्टेज आपूर्ति पिन है. यह करने के लिए जुड़ा होना चाहिए बाहरी स्रोत। |
||||||||||||||||||||||||
| 23 | वीएसएस | पी |
ओईएल प्रणाली का आधार यह एक ग्राउंड पिन है। यह लॉजिक पिन, ओईएल ड्राइविंग वोल्टेज और एनालॉग सर्किट के लिए संदर्भ के रूप में भी कार्य करता है। इसे बाहरी ग्राउंड से जोड़ा जाना चाहिए। |
||||||||||||||||||||||||
| 2, 29 | वीएलएसएस | पी |
एनालॉग सर्किट का आधार ये एनालॉग ग्राउंड पिन हैं. उन्हें बाहरी रूप से वीएसएस से जोड़ा जाना चाहिए. |
||||||||||||||||||||||||
| ड्राइवर | |||||||||||||||||||||||||||
| 24 | IREF | मैं |
चमक समायोजन के लिए वर्तमान संदर्भ यह पिन खंड वर्तमान संदर्भ पिन है। इस पिन और वीएसएस के बीच एक प्रतिरोध कनेक्ट किया जाना चाहिए। वर्तमान अधिकतम 12.5μA पर सेट करें। |
||||||||||||||||||||||||
| 4, 27 | VCOMH | पी |
कॉम सिग्नल के लिए वोल्टेज आउटपुट उच्च स्तर यह पिन COM संकेतों के लिए उच्च स्तर के वोल्टेज आउटपुट के लिए इनपुट पिन है। इस पिन और वीएसएस के बीच टैंटलम कंडेनसर को जोड़ा जाना चाहिए। |
||||||||||||||||||||||||
|
3, 28 |
वीएसएल
|
पी
|
एसईजी सिग्नल के लिए आउटपुट वोल्टेज निम्न स्तर यह खंड वोल्टेज संदर्भ पिन है. जब बाहरी वीएसएल का प्रयोग नहीं किया जाता है, तो इस पिन को खुला छोड़ दिया जाना चाहिए और डायोड को जमीन पर लगाया जाना चाहिए। |
||||||||||||||||||||||||
| टेस्टिंगपैड | |||||||||||||||||||||||||||
| 21 | FR | ओ |
फ्रेम आवृत्ति ट्रिगर सिग्नल यह पिन एक संकेत भेजेगा जिसका उपयोग ड्राइवर की स्थिति की पहचान करने के लिए किया जा सकता है। इस पिन से कुछ भी जुड़ा नहीं होना चाहिए। इसे व्यक्तिगत रूप से खुला छोड़ दिया जाना चाहिए। |
||||||||||||||||||||||||
| इंटरफेस | |||||||||||||||||||||||||||
|
16 17 |
बीएस1 बीएस2 |
मैं |
संचार प्रोटोकॉल चुनें ये पिन एमसीयू इंटरफेस चयन इनपुट हैं. निम्नलिखित तालिका देखें: |
||||||||||||||||||||||||
| बीएस1 | बीएस2 | ||||||||||||||||||||||||||
| I2C | 1 | 0 | |||||||||||||||||||||||||
| 4-वायर एसपीआई | 0 | 0 | |||||||||||||||||||||||||
| 8-बिट 68XX समानांतर | 0 | 1 | |||||||||||||||||||||||||
| 8-बिट 80XX समानांतर | 1 | 1 | |||||||||||||||||||||||||
| 20 | RES# | मैं |
नियंत्रक और ड्राइवर के लिए पावर रीसेट करें यह पिन रीसेट सिग्नल इनपुट है. जब पिन कम है, चिप का आरंभ निष्पादित किया जाता है. सामान्य संचालन के दौरान इस पिन को ऊपर खींचें. |
||||||||||||||||||||||||
| 18 | सीएस# | मैं |
चिप का चयन करें यह पिन चिप चयन इनपुट है. चिप केवल एमसीयू संचार के लिए सक्षम है जब सीएस # कम खींचा जाता है। |
||||||||||||||||||||||||
|
19 |
डी/सी# |
मैं |
डेटा/कमांड कंट्रोल यह पिन डेटा/कमांड कंट्रोल पिन है. जब पिन को ऊपर खींचा जाता है, तो D7 ~ D0 पर इनपुट को डिस्प्ले डेटा के रूप में माना जाता है. जब पिन को नीचे खींचा जाता है, तो यह डेटा को प्रदर्शित करता है।D7~D0 पर इनपुट कमांड रजिस्टर में स्थानांतरित किया जाएगा. जब पिन को ऊपर खींचा जाता है और सीरियल इंटरफ़ेस मोड चुना जाता है, तो एसडीआईएन पर डेटा को डेटा के रूप में माना जाता है। जब इसे नीचे खींचा जाता है, तो एसडीआईएन पर डेटा कमांड रजिस्टर में स्थानांतरित हो जाएगा। जब 3-वायर सीरियल मोड चुना जाता है, तो यह पिन वीएसएस से जुड़ा होना चाहिए। एमसीयू इंटरफेस सिग्नल के लिए विस्तृत संबंध के लिए, कृपया टाइमिंग विशेषताएं आरेख देखें। |
||||||||||||||||||||||||
| इंटरफेस | |||
|
14 |
ई/आरडी# |
मैं |
पढ़ना/लिखना सक्षम करें या पढ़ें यह पिन एमसीयू इंटरफ़ेस इनपुट है। 68XX-सीरीज़ के माइक्रोप्रोसेसर से इंटरफेस करते समय, इस पिन का उपयोग सक्षम (ई) संकेत के रूप में किया जाएगा।जब यह पिन ऊपर खींचा जाता है और सीएस # नीचे खींचा जाता है तो रीड/राइट ऑपरेशन शुरू होता है. 80XX-माइक्रोप्रोसेसर से कनेक्ट करते समय, इस पिन को रीड (RD#) सिग्नल प्राप्त होता है। डेटा रीड ऑपरेशन तब शुरू होता है जब इस पिन को निचले स्तर पर खींचा जाता है और CS# को निचले स्तर पर खींचा जाता है। जब सीरियल मोड चुना जाता है, तो यह पिन वीएसएस से जुड़ा होना चाहिए। |
|
15 |
आर/डब्ल्यू# |
मैं |
पढ़ना/लिखना चुनें या लिखें यह पिन एमसीयू इंटरफ़ेस इनपुट है। जब 68XX-सीरीज़ के माइक्रोप्रोसेसर से इंटरफेस किया जाता है, तो इस पिन का उपयोग रीड/राइट (R/W#) चयन इनपुट के रूप में किया जाएगा।इस पिन को पढ़ने के मोड के लिए उच्च पर खींचें और लिखने के मोड के लिए निम्न पर खींचें. जब 80XX इंटरफ़ेस मोड चुना जाता है, तो यह पिन Write (WR#) इनपुट होगा. जब यह पिन कम खींचा जाता है और CS# कम खींचा जाता है तो डेटा लेखन ऑपरेशन शुरू होता है. जब सीरियल मोड चुना जाता है, तो यह पिन वीएसएस से जुड़ा होना चाहिए। |
|
6~13 |
D7~D0 |
आई/ओ |
होस्ट डेटा इनपुट/आउटपुट बस ये पिन 8-बिट द्विदिशात्मक डेटा बस हैं जो माइक्रोप्रोसेसर के डेटा बस से जुड़ी होती हैं। जब सीरियल मोड चुना जाता है,D1 सीरियल डेटा इनपुट SDIN और D0 सीरियल घड़ी इनपुट SCLK होगा. अप्रयुक्त पिनों को सीरियल मोड में डी 2 को छोड़कर वीएसएस से जोड़ा जाना चाहिए। |
| आरक्षित | |||
|
1, 30
|
NC | - |
आरक्षित पिन (सपोर्टिंग पिन) सहायक पिन फंक्शन पिन पर तनाव के प्रभाव को कम कर सकते हैं। इन पिनों को ईएसडी सुरक्षा सर्किट के रूप में बाहरी जमीन से जोड़ा जाना चाहिए। |
पूर्ण अधिकतम रेटिंग
| पैरामीटर | प्रतीक | मिन | अधिकतम | इकाई |
| ऑपरेशन के लिए आपूर्ति वोल्टेज | वीडीडी | -0.3 | 4 | वी |
| I/O पिन के लिए आपूर्ति वोल्टेज | VDDIO | -0.3 | 4 | वी |
| डिस्प्ले के लिए आपूर्ति वोल्टेज | वीडीडीएच | -0.3 | 15 | वी |
| परिचालन तापमान | शीर्ष | -40 | 70 | . सी |
| भंडारण तापमान | टीएसटीजी | -40 | 85 | . सी |
| जीवन काल (100 cd/m2) | 10,000 | - | घडी |
ऑप्टिकल विशेषताएं
|
विशेषताएं |
प्रतीक | शर्तें | मिन | प्रकार | अधिकतम | इकाई |
| चमक | lbr | नोट 5 | 100 | 120 | - | cd/m2 |
| सी.आई.ई. (श्वेत) | (x) (y) | सी.आई.ई. 1931 | 0.260.29 | 0.30 0.33 | 0.340.37 | |
| सी.आई.ई. (लाल) | (x) (y) | सी.आई.ई. 1931 | 0.62.0.28 | 0.66 0.32 | 0.70 0.36 | |
| सी.आई.ई. (हरी) | (x) (y) | सी.आई.ई. 1931 | 0.240.60 | 0.280.64 | 0.32.0.68 | |
| सी.आई.ई. (नीला) | (x) (y) | सी.आई.ई. 1931 | 0.100.16 | 0.140.20 | 0.180.24 | |
| अंधेरे कमरे का अंतर | सीआर | - | >10,000:1 | - | ||
|
देखने का कोण |
-
|
मुक्त |
-
|
डिग्री |

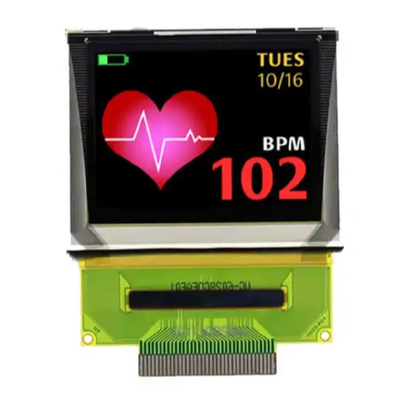

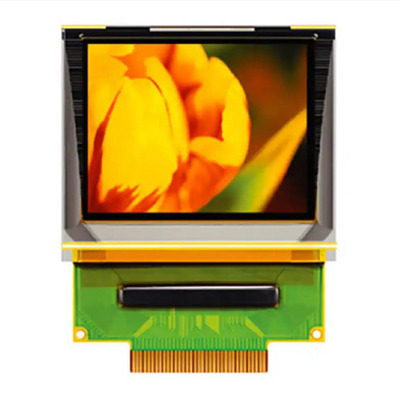

1.45 इंच एमोलेड 160x128 डॉट्स 30 पिन उत्पाद छवि
