उत्पाद विवरण:
|
| उत्पाद: | 9 इंच का आरटीपी टीएफटी | संकल्प: | 800 आरजीबी x 480 |
|---|---|---|---|
| टच स्क्रीन: | आरटीपी | इंटरफेस: | आरजीबी |
| भूतल चमक: | 400 सीडी/एम2(निट्स) | देखने की दिशा: | 6 |
| पिन नंबर: | पचास पिन | रूपरेखा मंद।: | 211.1(चौड़ाई)×126.5(ऊंचाई)×7.3(गहराई) (मिमी) |
| सक्रिय क्षेत्र: | 201.8 (H) x 114.5 ((V) (मिमी) | सतह उपचार: | कठोर कोटिंग(3H) |
| रंग प्रदर्शित करें: | 16.7 एम | संबंध: | ZIF |
| संचालन तापमान।: | -20 ℃ से + 70 ℃ | भंडारण अस्थायी।: | -30°C से +80°C |
| प्रमाणपत्र: | ISO9001:2015 / ISO1400:2015 | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 9 इंच का टीएफटी मॉड्यूल,50पिन इंटरफेस टीएफटी मॉड्यूल,औद्योगिक ग्रेड टीएफटी मॉड्यूल |
||
आरटीपी के साथ औद्योगिक/चिकित्सा ग्रेड 9 इंच टीएफटी उत्पाद परिचय
SAEF Technology SFTO900SH-7170A4T 1280x800 पिक्सल के रिज़ॉल्यूशन के साथ 9 इंच की औद्योगिक/चिकित्सा ग्रेड एलसीडी टच स्क्रीन है। वीडीडी की वोल्टेज रेंज 3V से 3.6V है।SFTO900SH-7170A4T की चमक 400cd/m2 हैइसका व्यापक रूप से उपकरणों और मीटर, जीपीएस उपकरणों, पीओएस टर्मिनलों, नकद पाठकों, स्कैनर, होम ऑटोमेशन, सम्मेलन कॉल, विश्लेषकों, घरेलू उपकरणों, होम ऑटोमेशन में उपयोग किया जाता है।और सुरक्षा प्रणाली.
यह 9 इंच का औद्योगिक ग्रेड टीएफटी डिस्प्ले -20 डिग्री सेल्सियस से +70 डिग्री सेल्सियस तक के तापमान पर काम कर सकता है, जिसमें भंडारण तापमान -30 डिग्री सेल्सियस से +80 डिग्री सेल्सियस तक होता है।इस उत्पाद के साथ आता है एक प्रतिरोधी टच स्क्रीन के आयाम के साथ 211.1 ((W) × 126.5 ((H) × 7.3 ((D) मिमी, 24 बिट आरजीबी इंटरफ़ेस, और 50 पिन (ज़िफ कनेक्शन) का समर्थन करता है।
विशेषताएं
| पद | विनिर्देश |
| एलसीडी आकार | 90.0 इंच (आदि) |
| ड्राइवर तत्व | a-Si TFT सक्रिय मैट्रिक्स |
| संकल्प | 800 × 3 ((RGB) × 480 |
| प्रदर्शन मोड | सामान्य रूप से सफेद, संचारक |
| डॉट पिच | 0.0825 ((W) × 0.2327 ((H) मिमी |
| सक्रिय क्षेत्र | 198.000(W) × 111.696(H) मिमी |
| मॉड्यूल का आकार | 211.1 ((W) × 126.5 ((H) × 5.9 ((D) मिमी |
| मॉड्यूल का आकार ((आरटीपी के साथ) | 211.1 ((W) × 126.5 ((H) × 7.3 ((D) मिमी |
| सतह उपचार | प्रतिदीप्ति |
| रंग व्यवस्था | आरजीबी पट्टी |
| इंटरफेस | आरजीबी |
| दृश्य दिशा ((ग्रे इन्वर्शन) | 6 बजे |
| बैकलाइट की बिजली की खपत | 2.046W ((टाइप) |
| पैनल की बिजली की खपत | 0.360W ((टाइप) |
| वजन | टीबीडी |

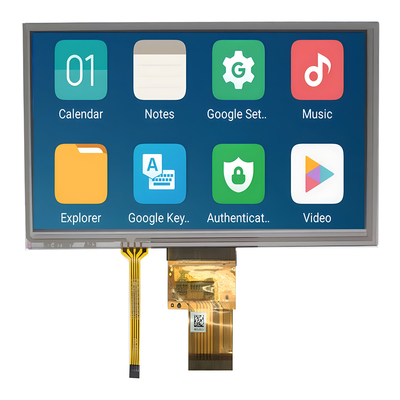

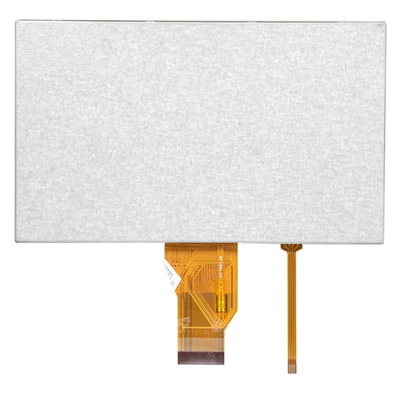

आरटीपी उत्पाद चित्र के साथ औद्योगिक/चिकित्सा ग्रेड 9 इंच टीएफटी
पूर्ण अधिकतम रेटिंग
|
पद |
प्रतीक |
मूल्य |
इकाई |
टिप्पणी |
|
| मिनट. | मैक्स. | ||||
|
पावर वोल्टेज |
डीवीडी | -0.3 | 5.0 | वी | |
| एवीडीडी | -0.5 | 13.5 | वी | ||
| वीएचएच | 13.0 | 19.0 | वी | ||
| वीजीएल | - बारह।0 | - दो।0 | वी | ||
| वीजीएच-वीजीएल | - | 31.0 | वी | ||
|
ऑपरेशन तापमान भंडारण तापमान |
शीर्ष | -20 | 70 | °C | |
| टीएसटी | -30 | 80 | °C | ||
| एलईडी रिवर्स वोल्टेज | वीआर | - | 1.2 | वी | प्रत्येक एलईडी नोट 2 |
| एलईडी फॉरवर्ड करंट | यदि | - | 25 | mA | प्रत्येक एलईडी |
विशिष्ट परिचालन स्थितियाँ
(GND=AVSS=0V, नोट 1)
|
पद |
प्रतीक |
मूल्य |
इकाई |
टिप्पणी |
||
| मिनट. | टाइप करें। | मैक्स. | ||||
|
पावर वोल्टेज |
डीवीडी | 3.0 | 3.3 | 3.6 | वी | नोट 2 |
| एवीडीडी | 10.2 | 10.4 | 10.6 | वी | ||
| वीएचएच | 16.3 | 17.0 | 17.7 | वी | ||
| वीजीएल | - पांच।7 | - पांच।0 | - चार।3 | वी | ||
| इनपुट सिग्नल वोल्टेज | वीसीओएम | 3.2 | 4.2 | 5.2 | वी | नोट 4 |
| इनपुट लॉजिक उच्च वोल्टेज | एचआईवी | 0.7 डीवीडी | - | डीवीडी | वी |
नोट 3 |
| इनपुट लॉजिक कम वोल्टेज | वीआईएल | 0 | - | 0.3 डीवीडी | वी | |
नोट 1: पहले एलसीडी पर डीवीडी और वीजीएल लगाएं और फिर वीजीएच लगाएं।
नोट 2: डीवीडी सेटिंग ग्राहक के सिस्टम बोर्ड के सिग्नल आउटपुट वोल्टेज (नोट 3) से मेल खाना चाहिए।
नोट 3: DCLK,HS,VS,RESET,U/D, L/R,DE,R0~R7,G0~G7,B0~B7,MODE,DITHB.
नोट 4: विशिष्ट वीसीओएम केवल एक संदर्भ मूल्य है, इसे प्रत्येक एलसीएम के अनुसार अनुकूलित किया जाना चाहिए। वीआर का उपयोग करना सुनिश्चित करें।
वर्तमान खपत
(GND=AVSS=0V)
|
पद |
प्रतीक |
मूल्य |
इकाई |
टिप्पणी |
||
| मिनट. | टाइप करें। | मैक्स. | ||||
|
ड्राइवर के लिए वर्तमान |
आईजीएच | - | 0.3 | 1 | mA | वीजीएच =17.0 वी |
| आईजीएल | - | 0.3 | 1 | mA | VGL = -5.0V | |
| आईडीवीडीडी | - | 5.5 | 10 | mA | वीसीसी =3.3V | |
| IAVDD | - | 32 | 50 | mA | AVDD =10.4V | |
बैकलाइट ड्राइविंग स्थितियां
|
|
प्रतीक |
मूल्य |
इकाई |
टिप्पणी |
||
| मिनट. | टाइप करें। | मैक्स. | ||||
| एलईडी बैकलाइट के लिए वोल्टेज | वीएल | 8.4 | 9.3 | 10.2 | वी | नोट 1 |
| एलईडी बैकलाइट के लिए वर्तमान | आई.एल. | 198 | 220 | 242 | mA | |
| एलईडी जीवन काल | - | 40,000 | - | - | घन्टा | नोट 2 |
नोट 1: एलईडी आपूर्ति वोल्टेज एलईडी की संख्या द्वारा परिभाषित किया जाता है Ta = 25°C और IL = 220mA पर।
नोट 2: एलईडी जीवन काल को मॉड्यूल की चमक को 50% मूल चमक तक कम करने के रूप में परिभाषित किया गया है, Ta = 25°C और IL = 220mA पर। एलईडी जीवन काल कम हो सकता है यदि
ऑपरेटिंग आईएल 220 एमए से कम है।
ऑप्टिकल विशेषताएं
|
पद |
प्रतीक |
स्थिति |
मूल्य |
इकाई |
||
| मिनट. | टाइप करें। | मैक्स. | ||||
|
देखने का कोण (CR≥10) |
θL | Φ=180° ((9 बजे) | 60 | 70 | - |
डिग्री |
| θR | Φ=0°(3 बजे) | 60 | 70 | - | ||
| θT | Φ=90° ((12 बजे) | 40 | 50 | - | ||
| θB | Φ=270° ((6 बजे) | 60 | 70 | - | ||
|
प्रतिक्रिया समय |
टन |
सामान्य θ=Φ=0° |
- | 10 | 20 | msec |
| टोफ | - | 15 | 30 | msec | ||
| कंट्रास्ट अनुपात | सीआर | 400 | 500 | - | - | |
|
रंगीनता |
WX | 0.26 | 0.31 | 0.36 | - | |
| WY | 0.28 | 0.33 | 0.38 |
- |
||
| चमक | L |
- |
450 |
- |
cd/m2 | |
| प्रकाशकता ((आरटीपी के साथ) | L | - | 400 |
- |
cd/m2 | |
| प्रकाशकता एकरूपता | YU | 70 | 75 |
- |
% | |
पिन परिभाषा
| नहीं. | प्रतीक | आई/ओ | कार्य |
| 1 | वीएलईडी | - | एलईडी बैकलाइट के लिए शक्ति |
| 2 | वीएलईडी | - | एलईडी बैकलाइट के लिए शक्ति |
| 3 | GLED | - | एलईडी बैकलाइट के लिए ग्राउंड |
| 4 | GLED | - | एलईडी बैकलाइट के लिए ग्राउंड |
| 5 | जीएनडी | पी | पावर ग्राउंड |
| 6 | वीसीओएम | मैं | सामान्य वोल्टेज |
| 7 | डीवीडी | पी | डिजिटल सर्किट के लिए शक्ति |
| 8 | मोड | मैं | DE/SYNC मोड चुनें |
| 9 | DE | मैं | डेटा इनपुट सक्षम करें |
| 10 | वीएस | मैं | ऊर्ध्वाधर सिंक इनपुट |
| 11 | एचएस | मैं | क्षैतिज सिंक इनपुट |
| 12 - 19 | B7 - B0 | मैं | नीला डेटा (MSB) |
| 20 - 27 | G7 - G0 | मैं | हरा डेटा (एमएसबी) |
| 28 - 35 | R7 | मैं | लाल रंग का डेटा ((MSB) |
| 36 | जीएनडी | पी | पावर ग्राउंड |
| 37 | डीसीएलके | मैं | नमूना घड़ी |
| 38 | जीएनडी | पी | पावर ग्राउंड |
| 39 | एल/आर | मैं | बाएं / दाएं चयन |
| 40 | U/D | मैं | ऊपर/नीचे का चयन |
| 41 | वीएचएच | पी | गेट ऑन वोल्टेज |
| 42 | वीजीएल | पी | गेट ऑफ वोल्टेज |
| 43 | एवीडीडी | पी | एनालॉग सर्किट के लिए शक्ति |
| 44 | रीसेट करें | मैं | वैश्विक रीसेट पिन. |
| 45 | NC | - | कोई संबंध नहीं |
| 46 | वीसीओएम | मैं | सामान्य वोल्टेज |
| 47 | डीआईटीएचबी | मैं | डिथेरिंग फ़ंक्शन |
| 48 | जीएनडी | पी | पावर ग्राउंड |
| 49 | NC | - | कोई संबंध नहीं |
| 50 | NC | - | कोई संबंध नहीं |

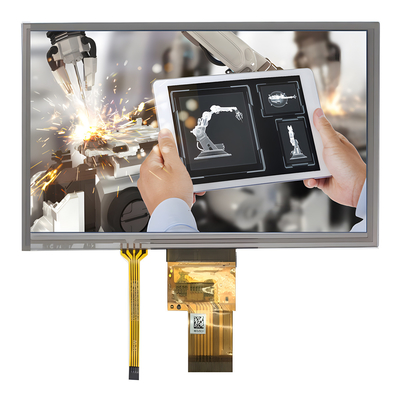

आरटीपी उत्पाद छवि के साथ औद्योगिक/चिकित्सा ग्रेड 9 इंच टीएफटी
