उत्पाद विवरण:
|
| उत्पाद: | ओएलईडी डिस्प्ले 1.5 इंच | संकल्प: | 128 x 128 |
|---|---|---|---|
| कांच का प्रकार: | ओएलईडी | प्रकाशिकी: | सभी देखने के कोण 80/80/80/80 |
| इंटरफेस: | I2C, SPI, 6800, 8080 वैकल्पिक | रूपरेखा मंद।: | 33.9 (चौड़ाई) x 37.3 (ऊंचाई) x 1.45 (ऊंचाई) मिमी |
| सक्रिय क्षेत्र: | 26.86 (डब्ल्यू) x 26.86 (एच) मिमी | संचालन तापमान: | -30 डिग्री सेल्सियस से + 80 डिग्री सेल्सियस |
| पिन नंबर: | 25 पिन | नियंत्रक: | SH1107 या समतुल्य |
| चलाने का तरीका: | 1/128 कर्तव्य चक्र | कनेक्टर: | दांता + एफपीसी |
| इसके विपरीत अनुपात: | 2000 : 1 (डार्क रूम कंट्रास्ट) | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 1.5 इंच OLED डिस्प्ले मॉड्यूल,128x128 OLED डिस्प्ले मॉड्यूल,एसपीआई इंटरफेस ओएलईडी डिस्प्ले मॉड्यूल |
||
1.5 इंच OLED, 128x128 डॉट्स 1.5 इंच OLED डिस्प्ले उत्पाद परिचय
SAEF Technology SFOS150JY-7175AN एक 1.5 इंच का OLED (ऑर्गेनिक लाइट इमिटिंग डायोड) डिस्प्ले 128x128 डॉट्स रिज़ॉल्यूशन के साथ है। यह 1.5 oled मॉड्यूल नियंत्रक SH1107G oled IC में निर्मित है।यह 8-बिट 6800 और 8080 का समर्थन करता हैएसएईएफ अपने अनुप्रयोग के लिए उपयुक्त मॉड्यूल चुनने के लिए ग्राहकों के लिए ZIF FPC और हॉटबार संस्करण प्रदान करता है।
SFOS150JY-7175AN एक COG संरचना OLED डिस्प्ले है यह OLED मॉड्यूल हल्का, कम बिजली और बहुत पतला है, यह दीवार / मीटर उपकरणों, घरेलू अनुप्रयोगों, पीओएस प्रणाली, क्लाउड / IoT प्रणाली के लिए उपयुक्त है,हाथ से चलने वाले उपकरण, बुद्धिमान प्रौद्योगिकी उपकरण, ऊर्जा प्रणाली, ऑटोमोटिव, संचार प्रणाली, चिकित्सा उपकरण, आदि। ओएलईडी मॉड्यूल -30 डिग्री सेल्सियस से +80 डिग्री सेल्सियस के तापमान पर काम कर सकता है;इसके भंडारण तापमान -40°C से +85°C तक होते हैं.
एसएईएफ टेक्नोलॉजी के ग्राफिक ओएलईडी डिस्प्ले तीन यांत्रिक संरचनाओं में उपलब्ध हैं जिनमें सीओबी, सीओजी और टीएबी निष्क्रिय मैट्रिक्स तकनीक शामिल है।50x16 OLED ग्राफिक डिस्प्ले में उपलब्ध ग्राफिक मोनोक्रोम OLED रिज़ॉल्यूशन, 64x128 OLED, 100x16 OLED, 100x32 ग्राफिक OLED, 200x16 ग्राफिक OLED, OLED 128x32, OLED डिस्प्ले 128x64, OLED 128x128, और 256x64 OLED डिस्प्ले।एसएईएफ उत्पाद श्रृंखला में ग्राफिक ओएलईडी डिस्प्ले में ऑनबोर्ड कंट्रोलर और इंटरफेस शामिल हैं समानांतर, धारावाहिक, और I2C OLED, SPI OLED. इन OLED डिस्प्ले मॉड्यूल में रिज़ॉल्यूशन/रंग के आधार पर 3V, या 5V का वोल्टेज चलाया जाता है।
एसएईएफ ओएलईडी डिस्प्ले मॉड्यूल की एक विस्तृत श्रृंखला प्रदान करता है, जिसमें 0.42 "से 5.5" ओएलईडी, जैसे 0.42" माइक्रो ओएलईडी डिस्प्ले, 0.66" मिनी ओएलईडी डिस्प्ले, 0.69" ओएलईडी, 0.91" ओएलईडी डिस्प्ले, 0.95" ओएलईडी, 0.96" OLED डिस्प्ले, 1.5" OLED डिस्प्ले, 2" OLED, 2.4" OLED, 2.7" OLED डिस्प्ले, 5.5" OLED डिस्प्ले, और कस्टम डिजाइन समाधान।
भौतिक डेटा
| नहीं। | पद | विनिर्देश | इकाई |
| 1 | विकर्ण आकार | 1.50 | इंच |
| 2 | संकल्प | 128 * 128 | धब्बे |
| 3 | सक्रिय क्षेत्र | 26.86 ((W) * 26.86 ((H) | मिमी |
| 4 | रूपरेखा आयाम | 33.90 ((W) * 37.30 ((H) | मिमी |
| 5 | पिक्सेल पिच | 0.210(W) * 0.210(H) | मिमी |
| 6 | पिक्सेल आकार | 0.185 ((W) * 0.185 (H) | मिमी |
| 7 | ड्राइवर आईसी | SH1107G-02 | - |
| 8 | रंग प्रदर्शित करें | सफेद | - |
| 9 | ग्रे स्केल | 1 | थोड़ा |
| 10 | इंटरफेस | समानांतर / एसपीआई / आईआईसी | - |
| 11 | आईसी पैकेज प्रकार आईसी | सीओजी | - |
| 12 | मॉड्यूल कनेक्शन प्रकार | ZIF | - |
| 13 | मोटाई | 1.45±0.1 | मिमी |
| 14 | वजन | टीबीडी | घ |
| 15 | कर्तव्य | 1/128 | - |

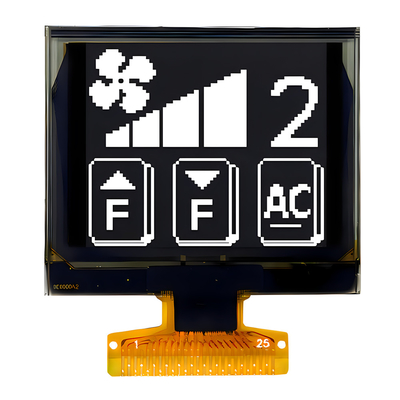

1.5 इंच OLED, 128x128 डॉट्स 1.5 इंच OLED डिस्प्ले उत्पाद चित्र
पूर्ण अधिकतम रेटिंग्स
| पद | मिनट. | मैक्स. | इकाई | टिप्पणी |
| आपूर्ति वोल्टेज ((वीडीडी) (वीडीडी) | -0.3 | +3.6 | वी | आईसी अधिकतम रेटिंग आईसी |
| आपूर्ति वोल्टेज ((VPP) (VPP) | -0.3 | +17 | वी | आईसी अधिकतम रेटिंग आईसी |
| ऑपरेटिंग तापमान (TOP) | -30 | 80 | °C |
- |
| भंडारण तापमान (TST) (TST) | -40 | 85 | °C |
विद्युत विशेषताएं
| पद | प्रतीक | मिनट. | टाइप करें। | मैक्स. | इकाई | |
|
आपूर्ति वोल्टेज |
तर्क आपूर्ति वोल्टेज आईसी | वीडीडी | 1.65 | 3.0 | 3.5 | वी |
| कार्यरत (ओएलईडी पैनल के लिए) | वीपीपी | 12.5 | 13.0 | 13.5 | वी | |
|
इनपुट वोल्ट |
उच्च वोल्टेज | एचआईवी | 0.8 * वीडीडी |
- |
वीडीडी | वी |
| कम वोल्टेज | वीआईएल | वीएसएस |
- |
0.2 * वीडीडी | वी | |
|
आउटपुट वोल्टेज |
उच्च वोल्टेज | वीओएच | 0.8 * वीडीडी |
- |
वीडीडी | वी |
| कम वोल्टेज | VOL | वीएसएस |
- |
0.2 * वीडीडी | वी | |
इलेक्ट्रो-ऑप्टिकल विशेषताएं
| पद | प्रतीक | मिनट. | टाइप करें। | मैक्स. | इकाई | टिप्पणी | |
| ऑपरेटिंग ल्यूमिनेन्स | L | 80 | 100 | - | cd/m2 | 100% पिक्सेल चालू | |
| बिजली की खपत | पी |
- |
120 | 150 | mW | 30% पिक्सेल | |
| फ्रेम आवृत्ति | Fr |
- |
100 |
- |
हर्ज |
- |
|
| रंग समन्वय | सीआईई एक्स | 0.25 | 0.29 | 0.33 |
CIE1931 |
अंधेरा कक्ष |
|
| CIE y | 0.29 | 0.33 | 0.37 | ||||
| प्रतिक्रिया समय | उठो | tr | - | 10 | - | हम | - |
| क्षय | Td | - | 10 | - | हम | - | |
| कंट्रास्ट अनुपात | सीआर | 10000:1 |
- |
- |
- |
अंधेरा कक्ष | |
| देखने का कोण | △θ | 160 |
- |
- |
डिग्री |
- |
|
| परिचालन जीवनकाल | शीर्ष | 20,000 |
- |
- |
घंटों | L= 100 cd/m2 | |

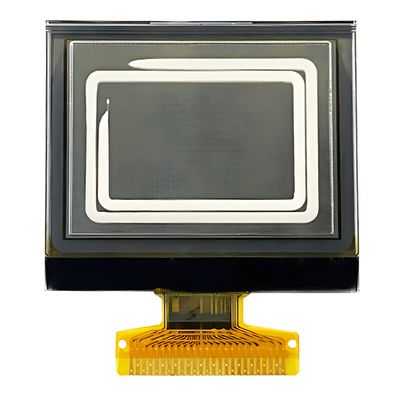

1.5 इंच OLED, 128x128 डॉट्स 1.5 इंच OLED डिस्प्ले उत्पाद छवि
कारखाने की सुविधाएँ और प्रमाणपत्र
