उत्पाद विवरण:
|
| उत्पाद: | 1.54 इंच टीएफटी एलसीडी | टच स्क्रीन: | बिना |
|---|---|---|---|
| संकल्प: | 240x240 डॉट्स | शीशे को ढको: | अनुकूलन योग्य |
| देखने की दिशा: | आईपीएस, सभी देखने के कोण | इंटरफेस: | एसपीआई इंटरफ़ेस |
| पिन नंबर: | 10 पिन | संबंध: | प्लगिंग |
| भूतल चमक: | 250 सीडी/एम2(निट्स) | एलईडी लाइफटाइम: | 40,000 घंटे |
| प्रमाणपत्र: | ISO9001:2015 / ISO1400:2015 | अनुपालन: | Rohs & Reach अनुपालन |
| प्रमुखता देना: | एसपीआई इंटरफ़ेस स्क्वायर एलसीडी डिस्प्ले,240*240 डॉट्स स्क्वायर एलसीडी डिस्प्ले,1.54 इंच वर्ग एलसीडी डिस्प्ले |
||
IPS TFT 1.54 इंच, SPI TFT LCD 1.54 इंच उत्पाद परिचय
वर्ग डिस्प्ले स्क्रीन एक विशेष एलसीडी उत्पाद को संदर्भित करती है जिसका पहलू अनुपात 1 होता है:1, जो ग्राहक के डिजाइन के अनुसार अनुकूलित और कटौती की जा सकती है। वर्ग स्क्रीन डिस्प्ले धीरे-धीरे लोगों का ध्यान आकर्षित कर रहे हैं, अल्ट्रा-पतले समग्र आकार, उच्च चमक के साथ,लंबे प्रदर्शन जीवन, और अच्छा गर्मी अपव्यय। SAEFDISPLAY 0.85 ", 1.3", 1.33 ", 1.4", 1.44 ", 1.54", 3.95 ", 4", और 7.6 ", जो अधिक आम तौर पर हैंडहेल्ड उपकरणों में इस्तेमाल कर रहे हैं के आकार के साथ वर्ग डिस्प्ले प्रदान कर सकते हैं,स्मार्ट होम उपकरण, और अन्य विशेष स्थापना वातावरण।
SFTO154JY-7166AN एक पूर्ण रंग वर्ग TFT एलसीडी डिस्प्ले है जिसका विकर्ण आकार 1.54 इंच और संकल्प 240x240 है। यह मॉड्यूल SPI इंटरफ़ेस का समर्थन करता है,यह उपयोगकर्ताओं के लिए कार्यक्रम और उपयोग करने के लिए बहुत सुविधाजनक बना रहा है. SFTO154JY-7166AN के मॉड्यूल का आकार 31.52 x 33.72 मिमी है, और सक्रिय क्षेत्र का आकार 27.72 x 27.72 मिमी है। इसे ST7789P3 द्वारा नियंत्रित किया जाता है, जिसमें 3.0V से 3.6V तक की तर्कसंगत बिजली आपूर्ति वोल्टेज रेंज होती है।
यह वर्ग TFT एलसीडी -20 °C से +70 °C के तापमान सीमा के भीतर काम कर सकता है, और इसकी भंडारण तापमान सीमा -30 °C से +80 °C है।SFTO154JY-7166AN एक नए डिजाइन प्रतिरोध टच स्क्रीन (RTP) या क्षमता टच स्क्रीन से लैस किया जा सकता है.
विशेषता
| पद | विनिर्देश | इकाई |
| प्रदर्शन मोड | आम तौर पर काला, संचरण | / |
| देखने की दिशा | सभी | / |
| रंग | 262K | / |
| ड्राइव आईसी | ST7789 | / |
| इंटरफ़ेस प्रकार | 4 तार SPI | / |
| आयामी रूपरेखा | 31.52 ((W) x 33.72 ((H) x 1.94 ((T) |
मिमी |
| एलसीडी सक्रिय क्षेत्र | 27.72 ((W) x 27.72 ((H) |
मिमी |
| संकल्प | 240 RGB ((H) x 240 ((V) | पिक्सेल |
| पिक्सेल पिच | 0.1155 ((W) x 0.1155 ((H) |
मिमी |

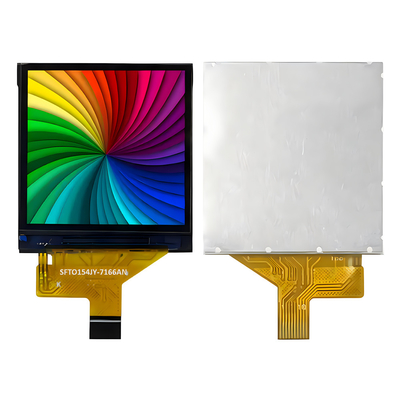

IPS TFT 1.54 इंच, SPI TFT LCD 1.54 इंचउत्पाद चित्र
पिन परिभाषा
|
पिन. नहीं |
प्रतीक | विवरण |
| 1 | जीएनडी | जमीन |
|
2 |
डी/सी |
रजिस्टर चुनें पिन D/C= ¥ 1 ¥: डेटा प्रदर्शित करें. डी/सी= ¥0 ¥: कमांड डेटा. |
| 3 | सीएस |
चिप चुनें पिन ((Low ✓ सक्षम करें) |
| 4 | एससीएल | सीरियल घड़ी पिन |
| 5 | एसडीए | सीरियल डेटा इनपुट/आउटपुट |
| 6 | रीसेट करें | एलसीएम रीसेट पिन |
| 7 | वीसी | एनालॉग के लिए बिजली की आपूर्ति ((2.8V-3.3V) |
| 8 | जीएनडी | जमीन |
| 9 | एलईडीए | बैकलाइट का एनोड |
| 10 | एलईडीके | बैकलाइट का कैथोड |
अधिकतम रेटिंग
| पैरामीटर | प्रतीक | मिन | अधिकतम | इकाई |
| तार्किक आपूर्ति वोल्टेज | आईओवीसीसी | -0.3 | 4.6 | वी |
| एनालॉग आपूर्ति वोल्टेज | वीसी | -0.3 | 4.6 | वी |
| परिचालन तापमान | शीर्ष | -20 | 70 | °C |
| भंडारण तापमान | Tst | -30 | 80 | °C |
| आर्द्रता | आरएच |
-- |
90% ((Max60C) | आरएच |
विद्युत विशेषताएं
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| तार्किक आपूर्ति वोल्टेज | आईओवीसीसी | 1.65 | 1.8/2.8 | 3.3 | वी |
| एनालॉग आपूर्ति वोल्टेज | वीसी | 2.6 | 2.8 | 3.3 |
-- |
| इनपुट करंट | आईडी |
-- |
20 |
-- |
mA |
| चमक |
-- |
250 |
-- |
Cd/m2 |
ऑप्टिकल विनिर्देश
| पैरामीटर | प्रतीक | स्थिति | मिनट. | टाइप करें। | मैक्स. | इकाई | ||
|
देखने का कोण रेंज |
क्षैतिज | Θ3 |
CR>10 |
75 | 80 | - | Deg. | |
| Θ9 | 75 | 80 | - | Deg. | ||||
| ऊर्ध्वाधर | Θ12 | 75 | 80 | - | Deg. | |||
| Θ6 | 75 | 80 | - | Deg. | ||||
| कंट्रास्ट अनुपात |
सीआर |
Θ = 0 |
700 |
900 |
- |
- |
||
| संचरण | tr |
- |
4.6 | 5.4 |
- |
% | ||
| रंग-गैर-रंग |
सीजी |
- |
45 |
50 |
- |
% | ||
|
पुनरुत्पादनरंगीन |
लाल |
Rx |
Θ = 0 |
0.601 | 0.631 | 0.661 | - | |
| रय | 0.300 | 0.282 | 0.660 | - | ||||
|
हरी |
Gx | 0.252 | 0.282 | 0.312 | - | |||
| जीआई | 0.514 | 0.544 | 0.574 | - | ||||
|
नीला |
Bx | 0.108 | 0.138 | 0.168 | - | |||
| द्वारा | 0.125 | 0.155 | 0.185 | - | ||||
| सफेद रंग | Wx |
Θ = 0 |
0.261 | 0.291 | 0.321 | - | ||
| वाई | 0.304 | 0.334 | 0.364 |
- |
||||
| प्रतिक्रिया समय | Tr + Tf |
Ta= 25 C Θ = 0 |
- |
30 |
35 |
एमएस |
||

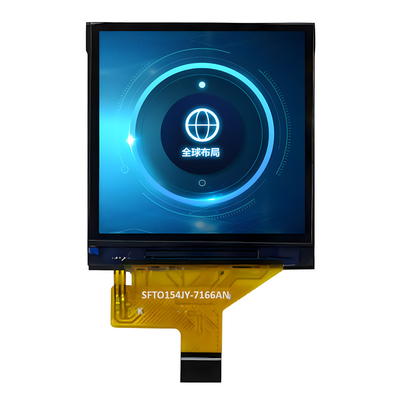

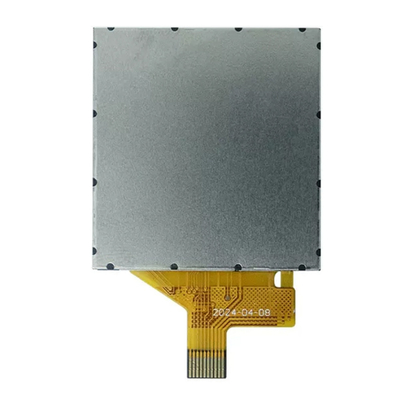

IPS TFT 1.54 इंच, SPI TFT LCD 1.54 इंचउत्पाद छवि
विश्वसनीयता परीक्षण की स्थिति
| नहीं |
आइटम |
स्थिति | मानदंड |
|
1 |
उच्च तापमान(गैर-ऑपरेटिंग परीक्षण) |
80°C*240Hrs |
कोई दोष नहीं कमरे के तापमान में परिचालन कार्य अनुमेय (. परीक्षण से पहले और बाद में एलसीएम की आईडीडी विनिर्देश का पालन करना चाहिए
|
|
2 |
कम तापमान(गैर-ऑपरेटिंग परीक्षण) |
-30°C*240 घंटे |
|
|
3 |
उच्च तापमान/आर्द्रता पर गैर-प्रचालन परीक्षण |
60°C*90%RH*240Hrs | |
|
4 |
उच्च तापमान पर कार्य करना परीक्षण
|
70°C*240 घंटे |
|
|
5 |
कम तापमान पर काम करनापरीक्षण |
-20°C*240 घंटे |
|
| 6 | थर्मल शॉक परीक्षण | -20 °C(30 मिनट) <>70 °C(30 मिनट) * 10 चक्र |
