उत्पाद विवरण:
|
| उत्पाद: | 1.3 इंच TFT+PCB | पीसीबी: | 7-हेडर पिन पीसीबी |
|---|---|---|---|
| संकल्प: | 240x240 डॉट्स | शीशे को ढको: | अनुकूलन योग्य |
| देखने की दिशा: | आईपीएस मुक्त देखने का कोण | इंटरफेस: | एसपीआई इंटरफ़ेस |
| पिन नंबर: | 7 पिन | संबंध: | हेडर पिन |
| भूतल चमक: | 250 सीडी/एम2(निट्स) | एलईडी लाइफटाइम: | 40,000 घंटे |
| प्रमाणपत्र: | ISO9001:2015 / ISO1400:2015 | अनुपालन: | Rohs & Reach अनुपालन |
| प्रमुखता देना: | 1.3" टीएफटी एलसीडी डिस्प्ले स्क्रीन,240x240 टीएफटी एलसीडी डिस्प्ले,एसपीआई एलसीडी डिस्प्ले स्क्रीन मॉड्यूल |
||
1.3इंच का टीएफटी एलसीडी मॉड्यूल, 240x240 आईपीएस 65K फुल कलर 3.3V एसपीआई इंटरफेस के साथ,
51 एसटीएम32 DIY के लिए Ar duino दिनचर्या
एसपीआई से सीरियल चिप एक बहुआयामी चिप है जो एसपीआई इंटरफ़ेस संकेतों को सीरियल संकेतों में परिवर्तित कर सकती है, जिसका उपयोग बाहरी उपकरणों को जोड़ने और उनके साथ संचार प्राप्त करने के लिए किया जा सकता है।एसपीआई से सीरियल पोर्ट चिप्स में उच्च गति संचरण के फायदे हैं, कम बिजली की खपत, और उपयोग में आसानी, और कंप्यूटर हार्डवेयर, घरेलू उपकरणों, और औद्योगिक नियंत्रण जैसे अनुप्रयोग परिदृश्यों में इस्तेमाल किया जा सकता है।
यह 1.3 इंच का टीएफटी एलसीडी डिस्प्ले मॉड्यूल एसपीआई सीरियल कनेक्टर के साथ 7-पिन डिस्प्ले स्क्रीन है। यह टीएफटी डिस्प्ले प्रत्येक पिक्सेल के लिए एक अर्धचालक स्विच प्रदान करता है, जिसे सीधे पल्स द्वारा नियंत्रित किया जाता है।अतः, प्रत्येक नोड अपेक्षाकृत स्वतंत्र है और लगातार नियंत्रित किया जा सकता है, जो न केवल डिस्प्ले की प्रतिक्रिया गति में सुधार करता है, बल्कि सटीक नियंत्रण को भी सक्षम करता है।प्रदर्शन बिंदु का आकार 240 * 240 है, और इसमें दो डिस्प्ले मोड हैंः क्षैतिज डिस्प्ले और ऊर्ध्वाधर डिस्प्ले। डिस्प्ले दिशा को समायोजित किया जा सकता है। इस मॉड्यूल का कार्य वोल्टेज 3.3V है;आईसी ड्राइवर ST7789 है 23 के डिस्प्ले क्षेत्र के आकार के साथ.4 * 23.4 मिमी; टीएफटी मॉड्यूल का आकारः 27.5 * 39 मिमी.
विशेषताएं
| पद |
सामग्री |
| भाग संख्या | SFTM130JY-7181AN |
| एलसीडी आकार | 1.3 इंच ((डायगोनल) |
| प्रदर्शन मोड | आम तौर पर काला |
| संकल्प | 240 ((H) RGB x 240 ((V) |
| डॉट पिच | 0.0975 (H) x 0.0975 ((V) मिमी |
| सक्रिय क्षेत्र | 23.4 ((H) x 23.4 (V) मिमी |
| मॉड्यूल का आकार | 27.5 ((H) x 39.0 ((V) x 11.3 ((D) मिमी |
| रंग व्यवस्था | आरजीबी ऊर्ध्वाधर पट्टी |
| इंटरफेस | एसपीआई |
| ड्राइव आईसी | ST7789 |
| चमक | 250 (TYP) cd/m2 |
| देखने की दिशा | सभी दृश्य, आईपीएस |
| बैकलाइट | 2 सफेद एलईडी |
| ऑपरेटिंग टेम्प. | -20°C~ + 70°C |
| भंडारण तापमान. | -30°C~+ 80°C |
| वजन | टीबीडी |
रूपरेखा
पिन परिभाषा
| नहीं. | नाम | आई/ओ | विवरण |
| 1 | वीसी | पी | चिप के लिए बिजली की आपूर्ति, डीसी 3.3-5V |
| 2 | जीएनडी | पी | जमीन |
| 3 | एससीएल | मैं | सीरियल क्लॉक पिन (एसपीआई) |
| 4 | एसडीए | आई/ओ | सीरियल डेटा पिन (एसपीआई) |
| 5 | RES# | मैं | सिग्नल इनपुट रीसेट करें. सक्रिय कम. |
| 6 | डीसी | मैं | डेटा/कमांड कंट्रोल पिन,एसपीआई विकल्प/कमांड विकल्प |
| 7 | बीएलके | मैं | बैकलाइट नियंत्रण, डिफ़ॉल्ट फ्लोटिंग, कम स्तर बंद |
बैकलाइट विशेषताएं
| पद | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| आगे का वोल्टेज | Vf | 3.0 | 3.2 | 3.4 | वी |
| आगे की धारा | यदि |
-- |
20 |
-- |
mA |
| परिचालन जीवनकाल | -- | -- | 40000 |
-- |
घंटों |
ऑप्टिकल विशेषताएं
| पद | प्रतीक | माप की शर्तें | मिनट. | टाइप करें। | मैक्स. | इकाई | |
| प्रतिक्रिया समय | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
एमएस |
|
देखने का कोण |
θ |
φ = 0o | 25 oC | - | 80 | - |
डिग्री |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| कंट्रास्ट अनुपात | सीआर | - | 25 oC | 800 | - | - | |
| सीआईई निर्देशांक का रंग | सफेद | एक्स | 25 oC | 0.300 | 0.302 | 0.304 | - |
| Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
| लाल | एक्स | 25 oC | 0.622 | 0.624 | 0.626 | ||
| Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
|
हरी |
एक्स | 25 oC | 0.286 | 0.288 | 0.290 | ||
| Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
|
नीला |
एक्स | 25 oC | 0.134 | 0.136 | 0.138 | ||
| Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
| ट्रांसमिटेंस (पोलराइजर के साथ) | 4. 18 | 4.65 | % | ||||

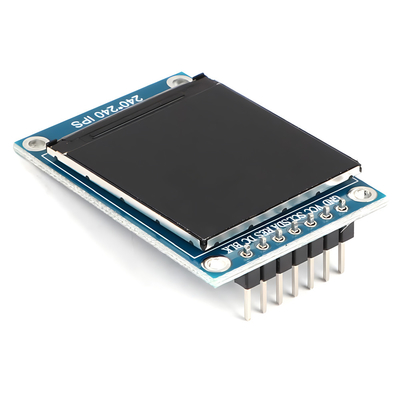

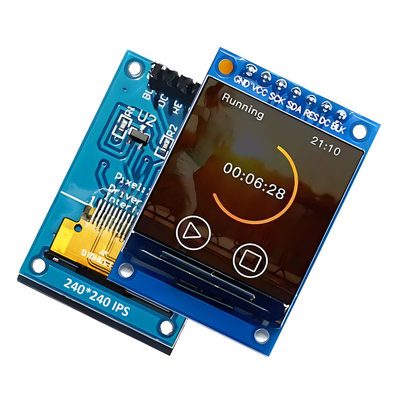

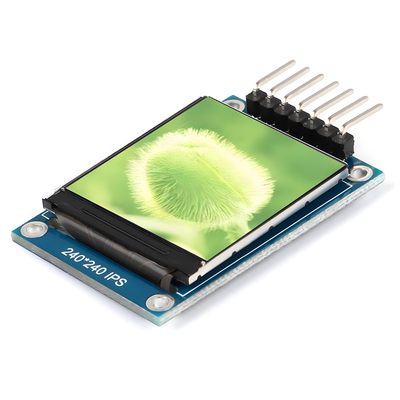

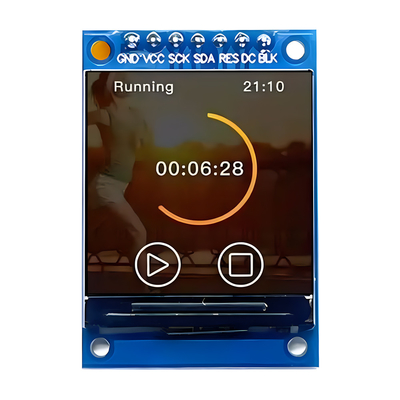

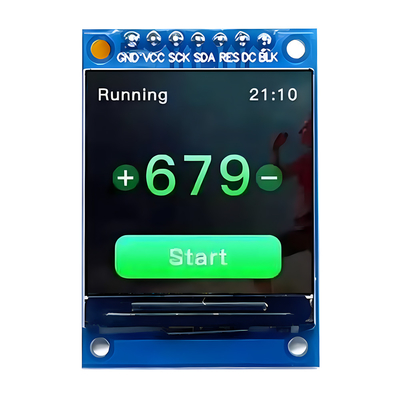

उत्पाद छवि
विश्वसनीयता परीक्षण
| परीक्षण वस्तु |
परीक्षण की स्थिति |
परीक्षण के बाद निरीक्षण |
| उच्च तापमान संचालन | 96 घंटों के लिए 85°C |
परीक्षण पूरा होने के बाद, कार्यात्मक और दृश्य निरीक्षण से पहले परीक्षण किए गए एलसीडी नमूनों को सामान्य इनडोर तापमान और आर्द्रता वाले वातावरण में 2-4 घंटे या उससे अधिक समय तक रखा जाना चाहिए।नमूनों में निम्नलिखित दोष नहीं होने चाहिए: 2प्रत्येक परीक्षण मॉड्यूल का प्रयोग केवल एक परीक्षण परियोजना के लिए किया जा सकता है। |
| निम्न तापमान संचालन | -30 डिग्री सेल्सियस 96 घंटे तक | |
| उच्च तापमान भंडारण | 96 घंटों के लिए 85°C | |
| कम तापमान पर भंडारण | -30 डिग्री सेल्सियस 96 घंटे तक | |
| उच्च तापमान संचालन आर्द्रता संचालन | 60°C, 90% आरएच 72 घंटे के लिए | |
| थर्मल शॉक | -10°C(30 मिनट) ~+25°C(5 मिनट) ~ +60°C(30 मिनट) 10 चक्रों के लिए | |
| कंपन परीक्षण (कोई ऑपरेशन नहीं) |
आवृत्तिः 10~55 हर्ट्ज आयामः1.0 मिमी स्वीप समयः 11 मिनट परीक्षण अवधिः X, Y, Z की प्रत्येक दिशा के लिए 6 चक्र |
|
| स्थिर विद्युत परीक्षण | स्पर्श ±4KV, हवा स्पर्श ±8KV |
