उत्पाद विवरण:
|
| उत्पाद: | 0.96 इंच I2C OLED 4 पिन | संकल्प: | 128x64 पिक्सेल |
|---|---|---|---|
| संरचना: | COG OLED + पीसीबी | इंटरफेस: | I2C वैकल्पिक |
| टच स्क्रीन: | अनुकूलन योग्य | देखने की दिशा: | सभी देखने के कोण (85/85/85/85) |
| रूपरेखा मंद।: | 24.7 × 27 (मिमी) (पीसीबी आकार) | संबंध: | धातु पिन |
| पिन नंबर: | 4 पिन | संचालन तापमान।: | -40 ℃ से + 85 ℃ |
| जीवनभर: | 50,000 घंटे @ 60सीडी/एम2 | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 12864 OLED डिस्प्ले बोर्ड मॉड्यूल,128x64 OLED डिस्प्ले मॉड्यूल,0.96 इंच OLED डिस्प्ले बोर्ड मॉड्यूल |
||
SFOM096YZ4-12864WB-02 विनिर्देश.pdf
0.96 इंच OLED I2C इंटरफ़ेस उत्पाद परिचय
0.96 इंच का I2C मॉड्यूल एक छोटा OLED डिस्प्ले मॉड्यूल है जिसका व्यापक रूप से विभिन्न इलेक्ट्रॉनिक उपकरणों में उपयोग किया जाता है।96 इंच का OLED I2C मॉड्यूल अपने उत्कृष्ट प्रदर्शन और कम बिजली खपत विशेषताओं के कारण इलेक्ट्रॉनिक उत्पादों में एक आदर्श प्रदर्शन समाधान बन गया है.
उत्पाद कोडःSFOM096YZ4-12864WB-02
डिस्प्ले का आकारः 0.96 इंच
संकल्पः 128x64 पिक्सेल
देखने का कोणः 160 डिग्री से अधिक
रंग विकल्पः पीला नीला, सफेद, नीला
बिजली की आवश्यकताः 3V/5V
सिग्नल प्रकारः डिजिटल सिग्नल, I2C संचार का समर्थन करता है
पिन परिभाषाएँ: जीएनडी, वीडीडी, एससीके, एसडीए
कार्य तापमान सीमाः -40 °C से 85 °C (औद्योगिक ग्रेड)
बिजली की खपतः लगभग 0.08W जब पूरी तरह से जलाया, लगभग 0.06W
0.96 इंच के ओएलईडी में स्वयं-प्रकाशित तकनीक है, जिसके लिए बैकलाइटिंग की आवश्यकता नहीं होती है। प्रत्येक पिक्सेल स्वतंत्र रूप से प्रकाश उत्सर्जित करता है, जिससे एक स्पष्ट प्रदर्शन प्रभाव प्रदान होता है। इसके अलावा, 0.96 इंच के ओएलईडी के लिए, प्रत्येक पिक्सेल के लिए एक अलग प्रकाश का उपयोग किया जाता है।96 इंच के ओएलईडी में बेहद कम बिजली की खपत होती है, यह विशेष रूप से बैटरी संचालित पोर्टेबल उपकरणों के लिए उपयुक्त है। यह उच्च कंट्रास्ट की विशेषता है, उपयोगकर्ताओं को उत्कृष्ट दृश्य अनुभव प्रदान करता है। संगत 3.3V और 5V तर्क स्तर, कोई अतिरिक्त स्तर रूपांतरण की आवश्यकता नहीं है. I2C इंटरफ़ेस का समर्थन करता है, केवल दो डेटा इंटरफ़ेस केबल डेटा संचरण और नियंत्रण को पूरा करने के लिए आवश्यक हैं. तो, 0.96 इंच के ओएलईडी का व्यापक रूप से स्मार्ट उपकरणों के लिए स्थिति प्रदर्शन स्क्रीन के रूप में स्मार्ट घरों में उपयोग किया जाता है, साथ ही समय और स्वास्थ्य डेटा जैसी जानकारी प्रदर्शित करने के लिए स्मार्ट पहनने योग्य उपकरण; और औद्योगिक उपकरणों और औद्योगिक स्वचालन में प्रमुख मापदंडों आदि को प्रदर्शित करें।
विशेषताएं
| उत्पाद | 0.96 इंच OLED I2C इंटरफ़ेस |
| मॉडल संख्या | SFOM096YZ4-12864WB-02 |
| ड्राइविंग स्कीम | 1/64 कर्तव्य |
| देखने की दिशा | सभी दृष्टिकोण |
| ड्राइवर आईसी | एसएसडी1315 |
| विद्युत आपूर्ति वोल्टेज | 3.0V |
| वीसी | 12.0V |
| इंटरफेस | आईआईसी |
| मॉड्यूल का आकार | 24.70 (L) x27.0 (W) मिमी (PCB SIZE) |
| देखने का क्षेत्र | 22.74 ((L) x 11.86 (W) मिमी |
| सक्रिय क्षेत्र | 21.74 (एल) x 10.86 (डब्ल्यू) मिमी |
| डॉट पिच | 0.154 (डब्ल्यू) x 0.154 (एच) मिमी |
| बिंदु आकार | 0.17 ((W) x 0.17 ((H) मिमी |
रूपरेखा

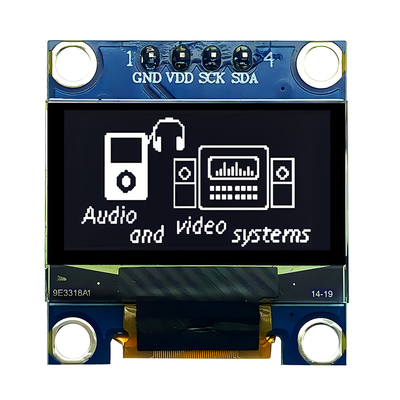

इंटरफेस पिन परिभाषा
| पिन नहीं। | प्रतीक | विवरण |
| 1 | जीएनडी | तर्क सर्किट का आधार |
| 2 | वीडीडी | तर्क की शक्ति |
| 3 | एससीके | सीरियल क्लॉक इनपुट. |
| 4 | एसडीए | सीरियल डेटा इनपुट. |
ऑप्टिकल विशेषताएं
| विशेषताएं | प्रतीक | शर्तें | मिन | प्रकार | अधिकतम | इकाई | |
|
चमक (वीसीसी बाहरी रूप से आपूर्ति की जाती है) |
lbr | नोट 5 | 90 | - | - | cd/m2 | |
|
चमक (विसीसी आंतरिक डीसी/डीसी द्वारा उत्पन्न) |
lbr | नोट 6 | 80 | 100 | - | cd/m2 | |
| सी.आई.ई. (श्वेत) | (x) (y) | सी.आई.ई. 1931 | 0.250.27 | 0.29 0.31 | 0.33 0.35 | ||
| अंधेरे कमरे का अंतर | सीआर | - | 2000:1 | - | |||
| देखने का कोण | - | मुक्त | - | डिग्री | |||

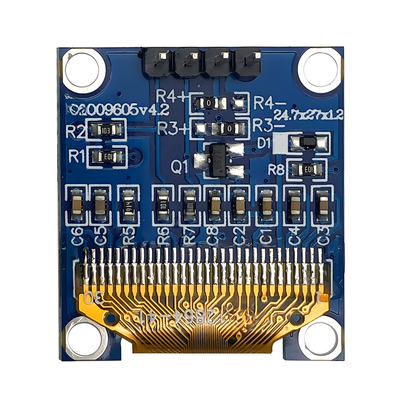

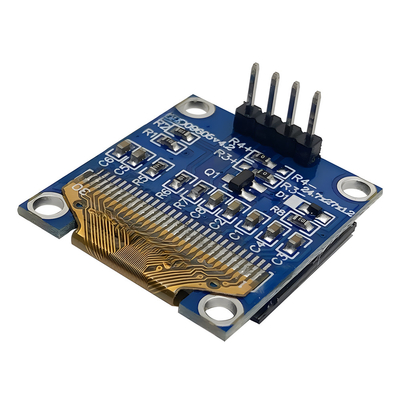

0.96 इंच OLED I2C इंटरफ़ेस उत्पाद चित्र
विश्वसनीयता परीक्षणों की सामग्री
| पद | शर्तें | मानदंड | |
| उच्च तापमान संचालन | 70°C, 240 घंटे |
परिचालन कार्य करता है। |
|
| निम्न तापमान संचालन | -40°C, 240 घंटे | ||
| उच्च तापमान भंडारण | 85°C, 240 घंटे | ||
| कम तापमान पर भंडारण | -40°C, 240 घंटे | ||
| उच्च तापमान/आर्द्रता संचालन | 60°C, 90% आरएच, 120 घंटे | ||
| थर्मल शॉक |
-40°C-> 85°C, 24 चक्र 60 मिनट का समय |
||
