उत्पाद विवरण:
|
| उत्पाद: | 2.4 इंच टीएन टीएफटी एलसीडी | संकल्प: | 240*320 पिक्सेल |
|---|---|---|---|
| टच स्क्रीन: | बिना | देखने की दिशा: | 12एच |
| इंटरफेस: | एसपीआई | पिन नंबर: | 10 पिन |
| संबंध: | लगाना | भूतल चमक: | 400 सीडी/एम2 (अनुकूलन योग्य) |
| चालक आई.सी: | ST7789V, ILI9341 वैकल्पिक | एलईडी लाइफटाइम: | 40,000 घंटे |
| संचालन तापमान।: | -20 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | एसपीआई इंटरफेस एलसीडी डिस्प्ले मॉड्यूल,240×320 एलसीडी डिस्प्ले मॉड्यूल,2.4 इंच एलसीडी डिस्प्ले मॉड्यूल |
||
कम लागत 2.4 इंच क्यूवीजीए टीएफटी एलसीडी उत्पाद परिचय
सेफ टेक्नोलॉजी टीएफटी डिस्प्ले स्क्रीन और टच स्क्रीन के उत्पादन में माहिर है। हम ग्राहकों की आवश्यकताओं के अनुसार अनुकूलित सेवाएं भी प्रदान कर सकते हैं।4 "TFT एलसीडी, हमारी कंपनी ने उत्पाद लागतों के अच्छे नियंत्रण और अनुकूलन को प्राप्त किया है, जिसके परिणामस्वरूप बेहद उच्च लागत-प्रभावीता है। इसलिए, अधिक उपयोगकर्ता अपने दीर्घकालिक भागीदार के रूप में SAEF चुनेंगे।
2.4 इंच का टीएफटी डिस्प्ले SFTO240JY-7182AN 240 × 320 पिक्सल के रिज़ॉल्यूशन के साथ स्पष्ट छवि डिस्प्ले प्रदान करता है। इसका ड्राइवर आईसी ST7789V है और कई इंटरफेस और उच्च रंग गहराई (262K रंग) का समर्थन करता है।इस मॉडल में एक एसपीआई इंटरफ़ेस है और 400cd/m2 की चमक प्राप्त कर सकता है, विभिन्न प्रकाश स्थितियों के अनुकूल है। उत्पाद -20 °C से 70 °C के बीच काम कर सकता है और विभिन्न पर्यावरणीय परिस्थितियों के अनुकूल है। इसे -30 °C से 80 °C के बीच संग्रहीत किया जा सकता है,यह सुनिश्चित करना कि दीर्घकालिक भंडारण उसके प्रदर्शन को प्रभावित नहीं करेगायह 2.4 इंच का क्यूवीजीए टीएफटी डिस्प्ले चिकित्सा उपकरण, औद्योगिक नियंत्रण, स्मार्ट होम और कार नेविगेशन जैसे विभिन्न क्षेत्रों में व्यापक रूप से उपयोग किया जाता है।उनकी उच्च चमक (१००० निट्स तक) और कंट्रास्ट उन्हें अभी भी बाहर या प्रत्यक्ष सूर्य के प्रकाश में स्पष्ट रूप से दिखाई देता हैकम लागत 2.4 इंच के टीएफटी 240*320 डॉट मैट्रिक्स उत्पाद SFTO240JY-7182AN का एक प्रमुख लाभ है, जो इसे सीमित बजट वाली परियोजनाओं के लिए आदर्श विकल्प बनाता है, लेकिन अच्छे प्रदर्शन की आवश्यकता होती है।
डेवलपर्स के लिए, डिस्प्ले स्क्रीन और डेवलपमेंट लाइब्रेरी के लिए ड्राइवर समर्थन समान रूप से महत्वपूर्ण है।SFTM240JY-7182AN(पीसीबी के साथ) विकास पुस्तकालयों का समर्थन करता है जैसे कि Arduino के लिए GFX पुस्तकालय, कुशल प्रदर्शन प्रदर्शन और सरलीकृत विकास प्रक्रियाएं प्रदान करता है।
विशेषताएं
| पद | विनिर्देश | इकाई |
| मॉडल संख्या |
SFTO240JY-7182AN |
/ |
| प्रदर्शन मोड | आम तौर पर काला, ट्रांसमिटिव | / |
| देखने की दिशा | बारह बजे | / |
| रंग | 262K | / |
| ड्राइव आईसी | ST7789 | / |
| इंटरफ़ेस प्रकार | 4 लाइन एसपीआई | / |
| आयामी रूपरेखा | 42.72 ((W) x 59.46 ((H) x 2.34 ((T) |
मिमी |
| सक्रिय क्षेत्र | 36.72 ((W) x 48.96 ((H) |
मिमी |
| संकल्प | 240 RGB ((H) x 320 ((V) | पिक्सेल |
| पिक्सेल पिच | 0.153 ((W) x 0.153 ((H) |
मिमी |
रूपरेखा
इंटरफ़ेस पिन विवरण
|
पिन. नहीं |
प्रतीक | विवरण |
| 1 | जीएनडी | जमीन |
| 2 | रीसेट करें | एलसीएम रीसेट पिन |
| 3 | एससीएल | सीरियल घड़ी पिन. |
|
4 |
आरएस |
रजिस्टर चुनें पिन आरएस=१ः डेटा प्रदर्शित करें. आरएस=०ः कमांड डेटा। |
| 5 | सीएस |
चिप चुनें पिन ((Low ✓ सक्षम करें) |
| 6 | एसडीए | सीरियल डेटा इनपुट |
| 7 | एसडीओ | सीरियल डेटा आउटपुट. |
| 8 | वीसी | एनालॉग के लिए बिजली की आपूर्ति ((2.8V-3.3V) |
| 9 | एलईडी+ | बैकलाइट का एनोड |
| 10 | एलईडी- | बैकलाइट का कैथोड |
योजनाबद्ध आरेख
पूर्ण अधिकतम रेटिंग
| पैरामीटर | प्रतीक | मिन | अधिकतम | इकाई |
| तार्किक आपूर्ति वोल्टेज | आईओवीसीसी | -0.3 | 4.6 | वी |
| एनालॉग आपूर्ति वोल्टेज | वीसी | -0.3 | 4.6 | वी |
| परिचालन तापमान | शीर्ष | -20 | 70 | °C |
| भंडारण तापमान | Tst | -30 | 80 | °C |
| आर्द्रता | आरएच |
-- |
90% ((Max60C) | आरएच |
विद्युत विशेषताएं
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| तार्किक आपूर्ति वोल्टेज | आईओवीसीसी | 1.65 | 1.8/2.8 | 3.3 | वी |
| एनालॉग आपूर्ति वोल्टेज | वीसी | 2.6 | 2.8 | 3.3 |
-- |
| इनपुट करंट | आईडी |
-- |
20 |
-- |
mA |
बैकलाइट विशेषताएं
| पद | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| आगे का वोल्टेज | Vf | 3.0 | 3.2 | 3.4 | वी |
| आगे की धारा | यदि |
-- |
80 |
-- |
mA |
| परिचालन जीवनकाल |
-- |
-- |
40000 |
-- |
घंटों |

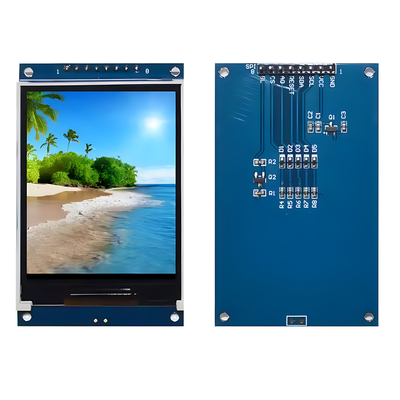

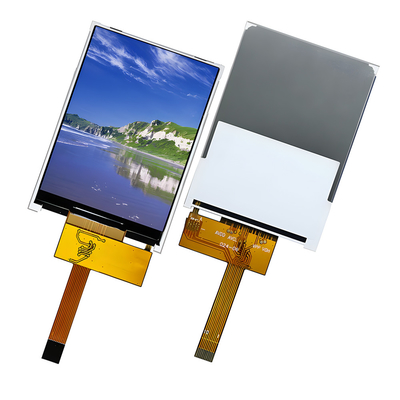

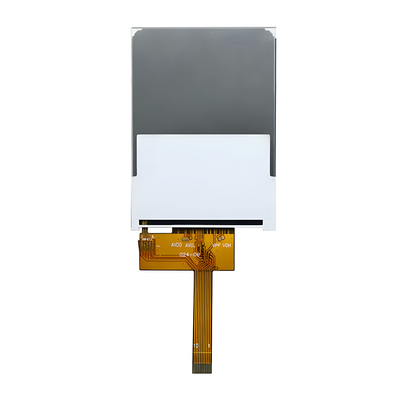

उत्पाद फोटो
सुविधाएँ और प्रमाणपत्र
