उत्पाद विवरण:
|
| उत्पाद: | 0.96" OLED डिस्प्ले | पिक्सेल की संख्या: | 128x64 पिक्सेल |
|---|---|---|---|
| चालक आई.सी: | SSD1315 या समतुल्य | प्रदर्शन मोड: | निष्क्रिय मैट्रिक्स |
| रंग प्रदर्शित करें: | मोनोक्रोम (सफ़ेद) | ड्राइव कर्तव्य: | 1/64 कर्तव्य |
| पैनल का आकार: | 24.7 x 16.6 x 1.3 (मिमी) | सक्रिय क्षेत्र: | 21.74 x 11.175 (मिमी) |
| देखने की दिशा: | सभी दृश्य कोण | इंटरफेस: | SPI/I2C/8080 |
| संबंध: | लगाना | पिन नंबर: | 30 पिन (अनुकूलित किया जा सकता है) |
| संचालन तापमान।: | -40C - +70C | भंडारण अस्थायी।: | -40सी - + 85सी |
| जीवनभर: | 50,000 घंटे @60cd/m2 | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 128X64 OLED डिस्प्ले,एसपीआई ओल्ड डिस्प्ले,30 पिन OLED डिस्प्ले |
||
थोक मूल्य 0.96 इंच OLED डिस्प्ले उत्पाद परिचय
0.96 इंच की ओएलईडी डिस्प्ले स्क्रीन एक छोटी स्व-प्रकाशित डिस्प्ले डिवाइस है जिसका उपयोग विभिन्न स्मार्ट उपकरणों और उपकरणों में इसके हल्के वजन, कम बिजली की खपत, उच्च कंट्रास्ट,और व्यापक देखने के कोण की विशेषताएं0.96 इंच के ओएलईडी डिस्प्ले आमतौर पर एसएसडी1315/एसएसडी1306 ड्राइवर चिप्स का उपयोग करते हैं और 6800 और 8080 समानांतर, 3-वायर या 4-वायर सीरियल एसपीआई, और आईआईसी इंटरफ़ेस मोड सहित कई इंटरफ़ेस मोड का समर्थन करते हैं।इस प्रकार के डिस्प्ले स्क्रीन में स्व-प्रकाश विशेषताएं हैं और इसके लिए बैकलाइट की आवश्यकता नहीं है, जिसके परिणामस्वरूप बेहतर प्रदर्शन, तेज प्रतिक्रिया गति और व्यापक देखने का कोण होता है।
एसएईएफ टेक्नोलॉजी द्वारा निर्मित 0.96 इंच के ओएलईडी डिस्प्ले का व्यापक रूप से स्मार्टफोन, स्मार्टवॉच, स्वास्थ्य निगरानी उपकरणों, औद्योगिक नियंत्रण प्रणालियों, पोर्टेबल गेम कंसोल,और अन्य अवसरों के लिए छोटे और कुशल प्रदर्शन की आवश्यकता होती हैप्रौद्योगिकी के निरंतर विकास और बाजार की मांग के विकास के साथ, 0.एसएईएफ टेक्नोलॉजी के 96 इंच के ओएलईडी डिस्प्ले को प्रदर्शन के मामले में और अनुकूलित और बेहतर किए जाने की उम्मीद है।इस बीच, चीजों के इंटरनेट और पहनने योग्य उपकरणों के तेजी से विकास के साथ,इस तरह के छोटे ओएलईडी डिस्प्ले के आवेदन की संभावनाएं और भी व्यापक होंगी।.
बड़े पैमाने पर उत्पादन के समर्थन से, SAEF TECHNOLOGY उत्पादन लागतों को नियंत्रित करता है और उत्पादन प्रक्रियाओं को अनुकूलित करता है, जिसके परिणामस्वरूप 0.96 इंच के छोटे आकार के OLED उत्पादों के लिए बेहद कम लागत होती है,बड़े पैमाने पर उत्पादन के लिए बड़ी संख्या में उपयोगकर्ताओं की जरूरतों को पूरा करना.
विशेषताएं
| पद | विनिर्देश | इकाई |
| मॉडल नं. | SFOS096XZ-7120AP | |
| विकर्ण आकार | 0.96 | इंच |
| संकल्प | 128x 64 | धब्बे |
| सक्रिय क्षेत्र | 21.740 ((W) x 11.175 ((H) | मिमी2 |
| रूपरेखा आयाम | 24.70 ((W) x 16.60 ((H) | मिमी2 |
| पिक्सेल पिच | 0.170 ((W) x 0.175 ((H) | मिमी2 |
| पिक्सेल आकार | 0.150 ((W) x 0.150 ((H) | मिमी2 |
| ड्राइवर आईसी | SSD1315Z | - |
| रंग प्रदर्शित करें | सफेद | - |
| ग्रे स्केल | 1 | थोड़ा |
| इंटरफेस | 4-SPI/I2C/8080 | - |
| आईसी पैकेज का प्रकार | सीओजी | - |
| मॉड्यूल कनेक्शन प्रकार | सिपाही | - |
| मोटाई | 1.30 ± 0.1 | मिमी |
| वजन | टीबीडी ± 10% | घ |
| कर्तव्य | 1/64 | - |
रूपरेखा
इंटरफेस पिन परिभाषा
| नहीं | प्रतीक | विवरण |
| 1 | NC | कोई संबंध नहीं। |
| 2 | C1N |
CXP/CXN-Pin चार्ज पंप कंडेन्सर के लिए;एक कंडेन्सर के साथ एक दूसरे से कनेक्ट करें |
| 3 | C1P | |
| 4 | C2P | |
| 5 | C2N | |
| 6 | वीबीएटी | चार्ज पंप नियामक सर्किट के लिए बिजली की आपूर्ति। |
| 7,10 | NC | कोई संबंध नहीं |
| 8 | वीएसएस | यह एक ग्राउंड पिन है |
| 9 | वीडीडी | कोर लॉजिक ऑपरेशन के लिए पावर सप्लाई पिन। |
| 11 | बीएस1 |
एमसीयू बस इंटरफ़ेस चयन पिन. |
| 12 | बीएस2 | |
| 13 | सीएस | यह चिप चयन इनपुट है. |
|
14 |
RES |
सिग्नल इनपुट रीसेट करें.जब पिन कम खींचा जाता है,चिप का आरंभिकरण निष्पादित होता है. सामान्य संचालन के दौरान इस पिन उच्च रखें ((यानी वीडीडी से कनेक्ट) |
|
15 |
A0 |
यह डेटा/कमांड कंट्रोल पिन है. जब इसे HIGH खींचा जाता है (यानी VDD से कनेक्ट होता है), तो D[7:0] पर डेटा को डेटा के रूप में माना जाता है. जब इसे LOW खींचा जाता है, तो D[7:0] पर डेटा कमांड रजिस्टर में स्थानांतरित किया जाएगा। I2C मोड में, यह पिन गुलाम पते के चयन के लिए SA0 के रूप में कार्य करता है। जब 3-वायर सीरियल इंटरफेस का चयन किया जाता है, तो इस पिन को वीएसएस से जोड़ा जाना चाहिए। |
|
16 |
WR |
यह एमसीयू इंटरफेस से कनेक्ट करने वाला रीड/राइट कंट्रोल इनपुट पिन है। जब 8080 इंटरफ़ेस मोड चुना जाता है, तो यह पिन Write (WR#) इनपुट होगा। जब यह पिन LOW खींचा जाता है और चिप का चयन किया जाता है तो डेटा लेखन ऑपरेशन शुरू होता है। |
|
17 |
आर एंड डी |
जब 8080-सीरीज़ के माइक्रोप्रोसेसर से कनेक्ट किया जाता है, तो यह पिन रीड (RD#) सिग्नल प्राप्त करता है। जब इस पिन को LOW खींचा जाता है और चिप का चयन किया जाता है तो पुनः ऑपरेशन शुरू होता है। जब सीरियल या I2C इंटरफेस का चयन किया जाता है, तो इस पिन को वीएसएस से जोड़ा जाना चाहिए। |
|
18 ~ 25 |
D0 ~D7 |
ये माइक्रोप्रोसेसर के डेटा बस से कनेक्ट होने के लिए 8-बिट द्विदिश डेटा बस हैं। जब सीरियल इंटरफ़ेस मोड चुना जाता है, तो डी0 सीरियल क्लॉक इनपुट होगाः एससीएलके;D1 सीरियल डेटा इनपुट होगा: SDIN और D2 को NC रखा जाना चाहिए। जब I2C मोड का चयन किया जाता है, तो D2, D1 को एक साथ बंधा जाना चाहिए और SDAout के रूप में कार्य करना चाहिए, आवेदन में SDAin और D0 सीरियल क्लॉक इनपुट, SCL है। |
|
26 |
IREF |
यह खंड आउटपुट वर्तमान संदर्भ पिन है. जब बाहरी IREF का प्रयोग किया जाता है, तो IREF धारा को 30uA पर बनाए रखने के लिए इस पिन और VSS के बीच एक प्रतिरोधक जोड़ा जाना चाहिए। जब आंतरिक आईआरईएफ का प्रयोग किया जाता है, तो इस पिन को एनसी रखा जाना चाहिए। |
|
27 |
VCOMH |
COM सिग्नल के लिए पिन ने वोल्टेज स्तर का चयन किया। इस पिन और VSS.Com के बीच एक संधारित्र कनेक्ट किया जाना चाहिए |
|
28 |
वीसी |
पैनल ड्राइविंग वोल्टेज के लिए पावर सप्लाई. यह सबसे सकारात्मक पावर वोल्टेज सप्लाई पिन भी है. जब चार्ज पंप सक्षम है, तो इस पिन और वीएसएस के बीच एक कैपेसिटर कनेक्ट किया जाना चाहिए. |
| 29,30 | NC | कोई संबंध नहीं |
पूर्ण अधिकतम रेटिंग
| पद | मिन. | अधिकतम. | इकाई |
| आपूर्ति वोल्टेज ((VDD) | -0.3 | +4.0 | वी |
| आपूर्ति वोल्टेज ((VBAT) | -0.3 | +6।0 | वी |
| आपूर्ति वोल्टेज ((VCC) | 0 | +18.0 | वी |
| ऑपरेटिंग तापमान (TOP) | -40 | 70 | °C |
| भंडारण तापमान (TST) | -40 | 85 | °C |
डीसी विशेषताएं
| पद | प्रतीक | मिनट. | टाइप करें। | मैक्स. | इकाई | |
|
आपूर्ति वोल्टेज |
तर्क आपूर्ति वोल्टेज आईसी | वीडीडी | 1.65 | 3.0 | 3.5 | वी |
| चार्ज पंप नियामक आपूर्ति वोल्टेजआई |
वीबीएटी |
3.0 |
3.3 |
4.5 |
वी |
|
|
परिचालन (ओएलईडी पैनल के लिए) |
वीसी |
7.0 |
7.5 |
8.0 |
वी |
|
|
इनपुट वोल्टेज |
उच्च वोल्टेज | एचआईवी | 0.8 x वीडीडी | - | वीडीडी | वी |
| कम वोल्टेज | वीआईएल | 0 | - | 0.2 x वीडीडी | वी | |
|
आउटपुट वोल्टेज |
उच्च वोल्टेज | वीओएच | 0.9 x वीडीडी | - | वीडीडी | वी |
| कम वोल्टेज | VOL | वीएसएस | - | 0.1 x वीडीडी | वी | |

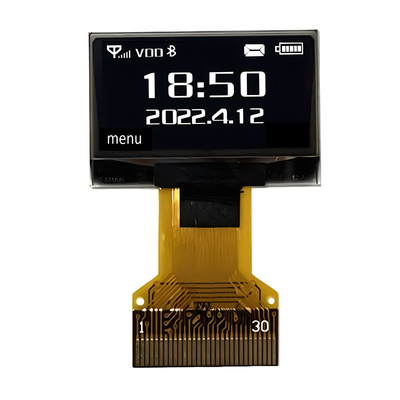

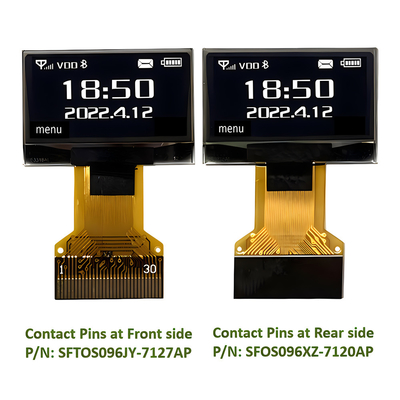

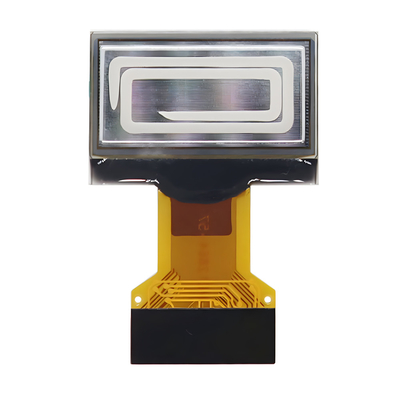

प्रोडuct छवियाँ
विश्वसनीयता परीक्षण
| नहीं. | पद | स्थिति | मात्रा |
| 1 |
उच्च तापमान भंडारण (एचटीएस) |
85±2°C, 200 घंटे | 3 |
| 2 |
उच्च तापमान पर कार्य करना (एचटीओ) |
70±2°C, 96 घंटे | 3 |
| 3 |
कम तापमान पर भंडारण (LTS) |
-40±2°C, 200 घंटे | 3 |
| 4 |
कम तापमान पर काम करना (LTO) |
-40±2°C, 96 घंटे | 3 |
|
5 |
उच्च तापमान उच्च आर्द्रता भंडारण (HTHHS) |
50±3°C, 90%±3% आरएच, 120 घंटे |
3 |
|
6 |
थर्मल शॉक (नॉन-ऑपरेशन) (टीएस) |
-20±2°C ~ 25°C ~ 70±2°C (30 मिनट) (5 मिनट) (30 मिनट) 10 चक्र |
3 |
| 7 | कंपन (पैकिंग) |
10~55~10Hz, व्याप्ति 1.5 मिमी, प्रत्येक दिशा x, y, z के लिए 1 घंटा |
1 कार्टन |
| 8 | ड्रॉप (पैकिंग) | ऊँचाईः 1 मीटर, प्रत्येक बार 6 पक्षों, 3 किनारों, 1 कोण के लिए | 1 कार्टन |
| 9 | ईएसडी (तैयार उत्पाद आवास) | ±4kVR:330Ω; C:150pF 10 गुना,हवा डिस्चार्ज | 3 |
