उत्पाद विवरण:
|
| उत्पाद: | 0.96 इंच OLED + 4 पिन PCB | संकल्प: | 128x64 पिक्सेल |
|---|---|---|---|
| रंग प्रदर्शित करें: | सफ़ेद/नीला/पीला नीला फॉन्ट्ज़ | संरचना: | सीओजी + पीसीबी |
| इंटरफेस: | I2C（IIC） | देखने की दिशा: | सभी देखने के कोण (85/85/85/85) |
| रूपरेखा मंद।: | 24.7 × 27 × 3.6 (मिमी) | संबंध: | हेडर पिन |
| पिन नंबर: | 4 पिन | संचालन तापमान।: | -40 ℃ से + 85 ℃ |
| जीवनभर: | 50,000 घंटे @ 60सीडी/एम2 | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 0.96 इंच का OLED डिस्प्ले,सफेद OLED डिस्प्ले,4पिन I2C OLED डिस्प्ले |
||
SFOM096YZ4-12864WB-02 विनिर्देश.pdf
उत्पाद का परिचय
04-पिन पीसीबी के साथ 96 इंच का ओएलईडी एक लघु प्रदर्शन मॉड्यूल है जिसका व्यापक रूप से एम्बेडेड सिस्टम और पोर्टेबल इलेक्ट्रॉनिक उपकरणों में उपयोग किया जाता है।इस प्रकार की डिस्प्ले स्क्रीन स्मार्ट घड़ियों जैसे क्षेत्रों में महत्वपूर्ण भूमिका निभाती है, स्वास्थ्य ट्रैकर्स, और औद्योगिक उपकरण के कारण अपने छोटे आकार, कम बिजली की खपत, और उच्च कंट्रास्ट के कारण।उपयोगकर्ताओं को सहज ज्ञान युक्त सूचना प्रदर्शित करना.
इसके अतिरिक्त, एसएसडी1306, एसएसडी1315 आदि जैसे 4-पिन पीसीबी मॉड्यूल के साथ 0.96 इंच के ओएलईडी के लिए ड्राइवर आईसी, उनके मानकीकृत डिजाइन के कारण, विभिन्न उपकरणों पर उनकी बहुमुखी प्रतिभा को और बढ़ाता है।यह उच्च स्तर की संगतता उपयोगकर्ताओं को एम्बेडेड सिस्टम या DIY परियोजनाओं को डिजाइन करते समय बहुत सुविधा प्रदान करती है.
विशेषताएं
04-पिन पीसीबी के साथ 96 इंच के ओएलईडी उत्पादों में आमतौर पर निम्नलिखित तकनीकी विनिर्देश होते हैंः
रूपरेखा
इंटरफेस पिन परिभाषा
| पिन नं. | प्रतीक | विवरण | |
| 1 | जीएनडी | तर्क सर्किट के दौर. यह एक जमीन पिन है, यह जमीन से जुड़ा होना चाहिए. | |
| 2 | वीडीडी | OLED के लिए बिजली की आपूर्ति. यह एक वोल्टेज आपूर्ति पिन है. यह स्रोत से जुड़ा होना चाहिए. | |
| 3 | एससीएल | यह सीरियल घड़ी इनपुट SCL | |
| 4 | एसडीए | यह सीरियल डेटा इनपुट एसडीए | |
इलेक्ट्रो-ऑप्टिकल विशेषताएं
| पद | प्रतीक | मिनट. | टाइप करें। | मैक्स. | इकाई | टिप्पणी | |
| ऑपरेटिंग ल्यूमिनेन्स | L | 80 | 100 | - | cd /m2 | सभी पिक्सेल चालू | |
| बिजली की खपत | पी | - | 50 | 60 | mW |
30% पिक्सेल चालू |
|
| फ्रेम आवृत्ति | Fr | - | 105 | - | हर्ज | - | |
|
रंग समन्वय |
नीला | सीआईई एक्स | 0.11 | 0.15 | 0.19 |
CIE1931 |
अंधेरा कक्ष |
| CIE y | 0.21 | 0.25 | 0.29 | ||||
|
प्रतिक्रिया समय |
उठो | tr | - | 10 | - | हम | - |
| क्षय | Td | - | 10 | - | हम | - | |
| कंट्रास्ट अनुपात | सीआर | 10000:1 | - | - | - | अंधेरा कक्ष | |
| देखने का कोण | θ |
160 | - | - | डिग्री | - | |
| परिचालन जीवनकाल | शीर्ष | 22000 | - | - | घंटों | L= 80 cd/m2 | |

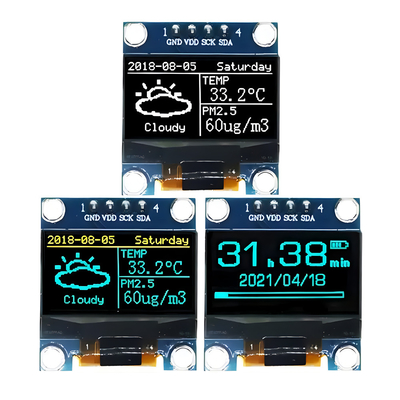

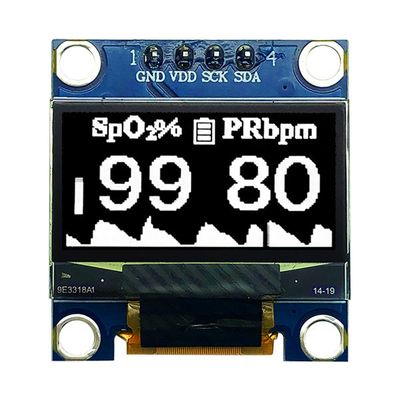

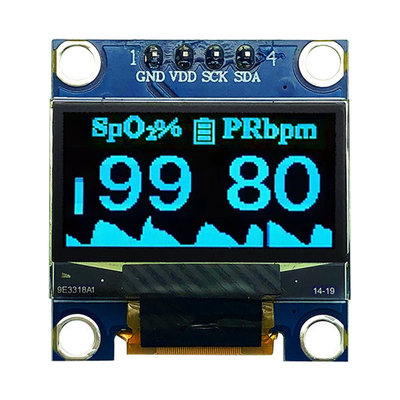

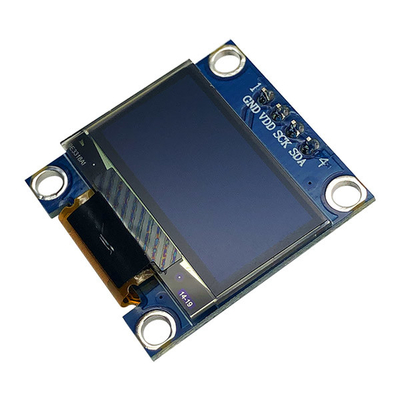

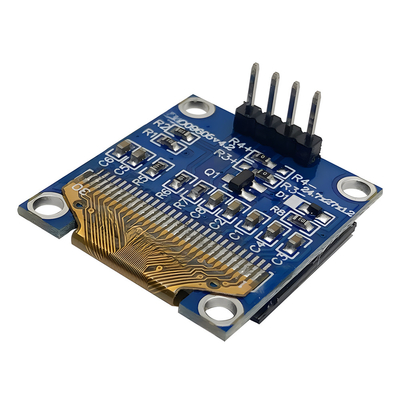

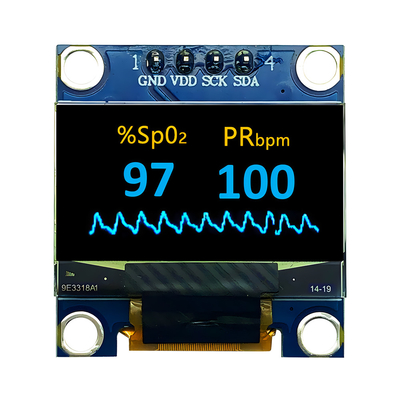

उत्पाद छवि
विश्वसनीयता परीक्षण
| नहीं. | पद | स्थिति | मात्रा |
| 1 |
उच्च तापमान भंडारण (एचटीएस) |
85±2°C, 200 घंटे | 3 |
| 2 |
उच्च तापमान पर कार्य करना (एचटीओ) |
80±2°C, 96 घंटे | 3 |
| 3 |
कम तापमान पर भंडारण (LTS) |
-40±2°C, 200 घंटे | 3 |
| 4 |
कम तापमान पर काम करना (LTO) |
-40±2°C, 96 घंटे | 3 |
|
5 |
उच्च तापमान औरआर्द्रता भंडारण(HTHHS) |
50±3°C, 90%±3% आरएच, 120 घंटे |
3 |
|
6 |
थर्मल शॉक (नॉन-ऑपरेशन) (टीएस) |
-20±2°C ~ 25°C ~ 70±2°C (30 मिनट) (5 मिनट) (30 मिनट) 10 चक्र |
3 |
| 7 | कंपन (पैकिंग) |
10~55~10Hz, व्याप्ति 1.5 मिमी, प्रत्येक दिशा x, y, z के लिए 1 घंटा |
1 कार्टन |
| 8 | ड्रॉप (पैकिंग) | ऊँचाईः 1 मीटर, प्रत्येक बार 6 पक्षों, 3 किनारों, 1 कोण के लिए | 1 कार्टन |
| 9 | ईएसडी (तैयार उत्पाद आवास) | ±4kVR:330Ω; C:150pF 10 गुना,वायु निर्वहन | 3 |
प्रतिस्पर्धियों के साथ तुलना करें
4-पिन पीसीबी उत्पादों के साथ 0.96 इंच के ओएलईडी के बाजार में, विभिन्न फायदे और विशेषताओं वाले कई प्रतियोगी हैं।SAEF TECHNOLOGY के निम्नलिखित फायदे हैं:
प्रौद्योगिकी और नवाचार क्षमताःएसएईएफ में ओएलईडी डिस्प्ले तकनीक में गहन संचय है, जो प्रदान कर सकता हैबाजार की मांग को पूरा करने के लिए निरंतर अभिनव उत्पादों को लॉन्च करते हुए उच्च संकल्प और उत्कृष्ट रंग प्रदर्शन वाले उत्पादों को।
क्षमता और आपूर्ति श्रृंखलाःएसएईएफ की उत्पादन क्षमता मजबूत है और एक व्यापक आपूर्ति श्रृंखला प्रणाली है, जो स्थिर उत्पाद आपूर्ति सुनिश्चित कर सकती है और बाजार में बदलावों का तेजी से जवाब दे सकती है।
अनुकूलित सेवाएं:एसएईएफ ग्राहकों की आवश्यकताओं के अनुसार विशिष्ट विनिर्देशों के 4-पिन पीसीबी उत्पादों के साथ 0.96 इंच के ओएलईडी के डिजाइन और उत्पादन के लिए अनुकूलित सेवाएं प्रदान कर सकता है।विशिष्ट अनुप्रयोग परिदृश्यों की आवश्यकताओं को पूरा करना.
ब्रांड प्रभाव:एसएईएफ ब्रांड को बाजार में अधिक मान्यता और विश्वास प्राप्त है और हमारे उत्पादों को बाजार का ध्यान और ग्राहकों की पसंद प्राप्त हो सकती है।
