उत्पाद विवरण:
|
| उत्पाद: | 2.42 इंच (2.4") OLED डिस्प्ले | संकल्प: | 128x64 डॉट्स |
|---|---|---|---|
| प्रदर्शन मोड: | निष्क्रिय मैट्रिक्स | प्रकाशिकी: | सभी दृश्य कोण |
| रूपरेखा मंद।: | 71.0(एल) x 43.5(डब्ल्यू) x 6.0(टी) (मिमी) | सक्रिय क्षेत्र: | 55.01(एल) x 27.5(डब्ल्यू) (मिमी) |
| पिक्सेल पिच: | 0.43 x 0.43 (मिमी) | ड्राइविंग विधि: | 1/64 कार्य चक्र |
| संचालन तापमान: | -40 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस | पिन नंबर: | 7 हेडर पिन |
| इंटरफेस: | एसपीआई इंटरफ़ेस | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 2.42 इंच का OLED कंट्रोल बोर्ड,SSD1309 OLED कंट्रोल बोर्ड,7-पिन SPI OLED डिस्प्ले मॉड्यूल |
||
SFOM242YZ7-12864WBYG-01 विनिर्देश.pdf
उत्पाद का परिचय
2.42-इंच का 7-पिन SPI इंटरफेस OLED कंट्रोल बोर्ड एक कंट्रोल बोर्ड है जो उच्च प्रदर्शन OLED डिस्प्ले तकनीक को एकीकृत करता है, जो उच्च कंट्रास्ट की आवश्यकता वाले अनुप्रयोग परिदृश्यों के लिए उपयुक्त है।अति पतला डिजाइन, और कम बिजली वाले डिस्प्ले समाधान। नियंत्रण बोर्ड SSD1309 / SPD0301 ड्राइवर चिप से लैस है, जो SPI/I2C दोहरे इंटरफ़ेस संचार का समर्थन करता है, जिससे उपयोगकर्ताओं को लचीले कनेक्शन विकल्प प्रदान होते हैं।
तकनीकी पैरामीटर
डिस्प्ले स्क्रीन का आकारः 2.42 इंच
संकल्पः 128 × 64 पिक्सेल

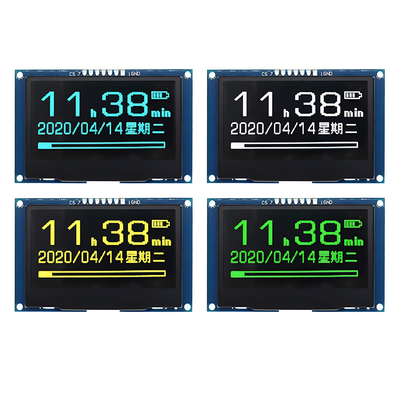

प्रदर्शन रंगः सफेद, पीला, हरा और नीला वैकल्पिक
नियंत्रण चिप: SSD1309/SPD0301
संचार इंटरफ़ेस: SPI/I2C
भौतिक इंटरफ़ेस: GH1.25 7Pin
कामकाजी वोल्टेजः 3.3V/5V
डिस्प्ले का आकारः 55.01 × 27.49 मिमी
उत्पाद का आकारः 61.50 × 39.50 मिमी
उत्पाद की विशेषताएं
उच्च कंट्रास्टः 2.42-इंच 7-पिन एसपीआई इंटरफ़ेस ओएलईडी की स्व-प्रकाश विशेषताएं अत्यंत उच्च कंट्रास्ट और उत्कृष्ट प्रदर्शन प्रभाव प्रदान करती हैं।
अल्ट्रा पतला और हल्काः ओएलईडी के स्व-प्रकाशित सिद्धांत के कारण, बैकलाइट की कोई आवश्यकता नहीं है, जिससे नियंत्रण बोर्ड पतला और हल्का हो जाता है।
कम बिजली का संचालनः 2.42-इंच का ओएलईडी काले रंग में प्रदर्शित होने पर ऊर्जा का उपभोग नहीं करता है, जो समग्र बिजली की खपत को कम करने में मदद करता है।
चौड़ा देखने का कोण डिस्प्लेः 2.42-इंच OLED 170° से अधिक का चौड़ा देखने का कोण प्रदान करता है, जो विभिन्न कोणों से स्पष्ट देखने को सुनिश्चित करता है।
तेज़ प्रतिक्रियाः 2.42-इंच 7-पिन एसपीआई इंटरफ़ेस ओएलईडी का तेज़ प्रतिक्रिया समय गतिशील छवियों और तेज़ ताज़ा करने वाले अनुप्रयोगों के लिए उपयुक्त है।
SPI/I2C संचार का समर्थन करें: दो संचार प्रोटोकॉल के साथ संगत, विभिन्न माइक्रोकंट्रोलर के साथ कनेक्ट करने के लिए सुविधाजनक।
सॉफ्टवेयर समर्थन
सॉफ्टवेयर विकास के लिए व्यापक सहायता प्रदान करना, जिसमें निम्नलिखित शामिल हैंः
नियमित डेटा: रास्पबेरी पाई, अर्डिनो, एसटीएम32, ईएसपी32, आदि जैसे प्लेटफार्मों के लिए नमूना कोड प्रदान करें।
संचार प्रोटोकॉल: एसपीआई और आई2सी संचार प्रोटोकॉल के लिए कार्यान्वयन विवरण प्रदान करें।
ग्राफिक लाइब्रेरी: ग्राफिक ड्राइंग और टेक्स्ट डिस्प्ले के बुनियादी कार्यों का समर्थन करती है।
फ़ॉन्ट समर्थनः विभिन्न भाषाओं और पात्रों की प्रदर्शन आवश्यकताओं को पूरा करने के लिए कई फ़ॉन्ट में निर्मित।
रूपरेखा

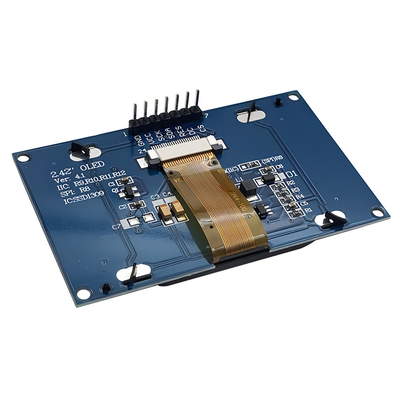

इंटरफ़ेस पिन परिभाषा (हार्डवेयर कनेक्शन)
| पिन | प्रतीक | विवरण |
| 1 | जीएनडी | तर्क सर्किट का आधार |
| 2 | वीडीडी | तर्क की शक्ति |
| 3 | एससीके | सीरियल क्लॉक इनपुट. |
| 4 | एसडीए | सीरियल डेटा इनपुट. |
| 5 | RST | यह पिन रीसेट सिग्नल इनपुट है. जब पिन कम है, चिप का आरंभ निष्पादित किया जाता है. सामान्य संचालन के दौरान इस पिन को ऊपर खींचें. |
|
6 |
डीसी |
यह पिन डेटा/कमांड नियंत्रण पिन है. जब पिन ऊपर खींचा जाता है और सीरियल इंटरफ़ेस मोड चुना जाता है, SDIN पर डेटा डेटा के रूप में व्याख्या की जाएगी. जब यह कम खींच लिया जाता है, एसडीआईएन पर डेटा कमांड रजिस्टर में स्थानांतरित कर दिया जाएगा. |
| 7 | सीएस | चिप का चयन करें चिप का चयन तब किया जाता है जब CS0 = L। |
पूर्ण अधिकतम रेटिंग
|
पैरामीटर |
प्रतीक | मिन | अधिकतम | इकाई |
| तर्क के लिए आपूर्ति वोल्टेज | वीडीडी | -0.3 | 4 | वी |
| डिस्प्ले के लिए आपूर्ति वोल्टेज | वीसी | 8 | 17 | वी |
| परिचालन तापमान | शीर्ष | -40 | 70 | . सी |
| भंडारण तापमान | टीएसटीजी | -40 | 85 | . सी |
| जीवन काल (220 cd/m2) | 13,000 | - | घडी | |
| जीवन काल (200 cd/m2) | 15,000 | - | घडी | |
|
जीवन काल (180 cd/m2) |
16,000 | - | घडी |
विद्युत विनिर्देश
|
विशेषताएं |
प्रतीक | शर्तें | मिन | प्रकार | अधिकतम | इकाई |
| सामान्य मोड में विद्युत खपत | सभी पिक्सेल चालू | - | 17 | 25 | mA | |
| स्टैंडबाय मोड वर्तमान खपत | स्टैंडबाय मोड 10% पिक्सेल चालू | - | 0.5 | 1.5 | mA | |
| सामान्य मोड में बिजली की खपत | सभी पिक्सेल चालू | - | 71.5 | 97.5 | mW | |
| स्टैंडबाय मोड में बिजली की खपत | स्टैंडबाय मोड 10% पिक्सेल चालू | - | 6.5 | 19.5 | mW | |
| चमक | lbr | - | 90 | 110 | - | cd/m2 |
| सी.आई.ई. (श्वेत) |
(x) (y) |
सी.आई.ई. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| अंधेरे कमरे का अंतर | सीआर | - | 2000:1 | - | - | |
|
देखने का कोण
|
- | 160 | - | - | डिग्री |

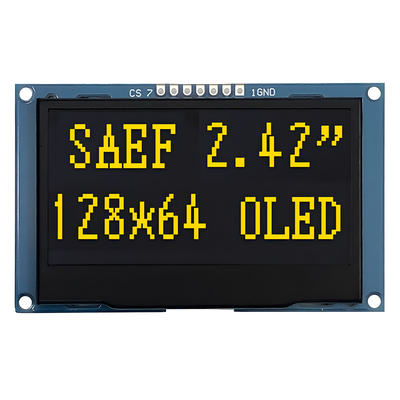

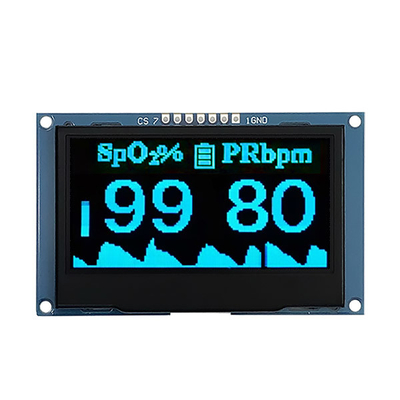

उत्पाद छवि
विश्वसनीयता परीक्षण की स्थिति
|
पद |
शर्तें |
मानदंड |
| उच्च तापमान संचालन | 70.C, 240 घंटे |
परिचालन कार्य करता है। |
| निम्न तापमान संचालन | -40°C, 120 घंटे | |
| उच्च तापमान भंडारण | 85.C, 120 घंटे | |
| कम तापमान पर भंडारण | -40 डिग्री सेल्सियस, 120 घंटे | |
| उच्च तापमान/आर्द्रता संचालन | 65.C, 90% आरएच, 120 घंटे | |
|
थर्मल शॉक |
-40°C ~ 85°C (-40°C /30min; पारगमन /3min; 85°C /30min; पारगमन /3min) 1 चक्रः 66 मिनट, 100 चक्र |
