उत्पाद विवरण:
|
| कीवर्ड: | 11.3 इंच बार टीएफटी | संकल्प: | 440x1920 |
|---|---|---|---|
| इंटरफेस: | एमआईपीआई | चालक आई.सी: | SC7707 |
| भूतल चमक: | 520 सीडी/एम2 (निट्स) | टच स्क्रीन: | नहीं |
| देखने की दिशा: | आईपीएस, सभी देखने के कोण | एलईडी लाइफटाइम: | 40,000 घंटे |
| प्रमाणन: | ISO9001:2015 / ISO14000:2015 | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 11.3 इंच की बार टाइप टीएफटी एलसीडी,440x1920 पिक्सेल बार टाइप टीएफटी एलसीडी,आईपीएस बार प्रकार टीएफटी एलसीडी डिस्प्ले |
||
डेटाशीट डाउनलोड करें
SFTO1130GX-7220AN विनिर्देश.pdf
इस मद के बारे में SFTO1130GX-7220AN
11.3 इंच का आईपीएस टीएफटी एलसीडी डिस्प्ले 440x1920 पिक्सल के रिज़ॉल्यूशन के साथ, एमआईपीआई 4-चैनल इंटरफेस से लैस,एक डिस्प्ले मॉड्यूल है जिसे विशेष रूप से उन अनुप्रयोगों के लिए डिज़ाइन किया गया है जिनमें उच्च-रिज़ॉल्यूशन और वाइड-एंगल डिस्प्ले की आवश्यकता होती हैनिम्नलिखित उत्पाद का विस्तृत परिचय हैः
यह 11.3 इंच का बार IPS TFT एलसीडी डिस्प्ले उन अनुप्रयोगों के लिए एक आदर्श विकल्प है जिनके लिए उच्च-परिभाषा प्रदर्शन और उपयोगकर्ता बातचीत की आवश्यकता होती है क्योंकि इसका उच्च संकल्प, उच्च चमक,और व्यापक देखने के कोण की विशेषताएं.
विशेषताएं
|
पद |
सामग्री |
इकाई |
| एलसीडी | ||
| एलसीडी आकार | 11.3 | इंच |
| पैनल का प्रकार | आईपीएस | -- |
| प्रदर्शन मोड | सामान्य काला | -- |
| रंगों की संख्या | 16.7M | -- |
| देखने की दिशा | सभी. 0'Clock | -- |
| बैकलाइट | सफेद एलईडी x16in समानांतर/ श्रृंखला | -- |
| एनटीएससी | ७०% | -- |
| कंट्रास्ट अनुपात | 1000 | -- |
| इंटरफेस | एमआईपीआई 4 लेन | -- |
| ड्राइवर आईसी | SC7707 | -- |
| ड्राइवर आईसी रैम आकार | रैम कम | थोड़ा |
| चमक | 520 | cd/m2 |
| रूपरेखा आयाम | 64.98(H) x266.44 (V) x4.6 (D) ±0.2 | मिमी |
| सक्रिय क्षेत्र (W×H) | 57.948(H) x252.864 (V) | मिमी |
| पिक्सेल व्यवस्था | आरजीबी पट्टी | -- |
| वजन | टीबीडी | घ |
| बिंदुओं की संख्या | 440xRGBx1920 | पिक्सेल |
| पिक्सेल पिच | 43.9 ((H) *3*131.7 ((V) | उह |
| परिचालन तापमान | -20 ¢ +70 | °C |
| भंडारण तापमान | -30 ¢ +80 | °C |

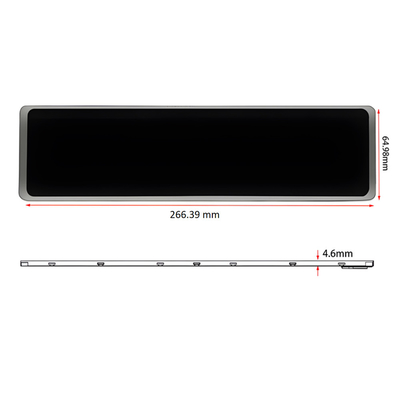

यांत्रिक चित्र
पिन विवरण
| पिन नंबर | प्रतीक | कार्य |
| 1 | जीएनडी | जमीन |
| 2 | डीएसआई-डी0पी | डीएसआई डेटा अंतर संकेत इनपुट पिन (डेटा लेन0) |
| 3 | डीएसआई-डी0एन | डीएसआई डेटा अंतर संकेत इनपुट पिन (डेटा लेन 0) |
| 4 | जीएनडी | जमीन |
| 5 | डीएसआई-डी1पी | डीएसआई डेटा अंतर संकेत इनपुट पिन (डेटा लेन 1) |
| 6 | डीएसआई-डी1एन | डीएसआई डेटा अंतर संकेत इनपुट पिन (डेटा लेन 1) |
| 7 | जीएनडी | जमीन |
| 8 | DSI-CLK P | डीएसआई क्लॉक अंतर संकेत इनपुट पिन |
| 9 | DSI-CLK N | डीएसआई क्लॉक अंतर संकेत इनपुट पिन |
| 10 | जीएनडी | जमीन |
| 11 | डीएसआई-डी2पी | डीएसआई डेटा अंतर संकेत इनपुट पिन (डेटा लेन 2) |
| 12 | डीएसआई-डी2एन | डीएसआई डेटा अंतर संकेत इनपुट पिन (डेटा लेन 2) |
| 13 | जीएनडी | जमीन |
| 14 | DSI-D3P | डीएसआई डेटा अंतर संकेत इनपुट पिन (डेटा लेन 3) |
| 15 | डीएसआई-डी3एन | डीएसआई डेटा अंतर संकेत इनपुट पिन (डेटा लेन 3) |
| 16-17 | जीएनडी | जमीन |
| 18 से 19 | आईओवीसीसी (एनसी) | I/O पावर सप्लाई (NC) |
| 20-23 | NC | NC |
| 24 | रीसेट करें | रीसेट सिग्नल पिन (Low सक्षम है) |
| 25-26 | NC | NC |
| 27 | जीएनडी | जमीन |
| २८-२९ | एलईडीके | बैकलाइट एलईडी कैथोड |
| 30 | जीएनडी | जमीन |
| 31 | NC | NC |
| 32-33 | जीएनडी | जमीन |
| 34 | NC | NC |
| 35-36 | एलईडीए | बैकलाइट एलईडी एनोड |
| 37 | जीएनडी | जमीन |
| 38-39 | वीडीडी | विद्युत आपूर्ति |
| 40 | NC | NC |
बैकलाइट विशेषताएं
सफेद एलईडी × 16 समानांतर/ श्रृंखला में (Ta = 25°C)
| पद | प्रतीक | स्थिति | मिन | प्रकार | अधिकतम | इकाई |
| आगे का वोल्टेज | वीएफ | IF= 120mA | 22.4 | - | 27.2 | वी |
| एकरूपता | △Bp | - | 80 | - | - | % |
| एलसीडी के लिए चमक | Lv | IF= 120mA | 470 | 520 | - | cd/m2 |

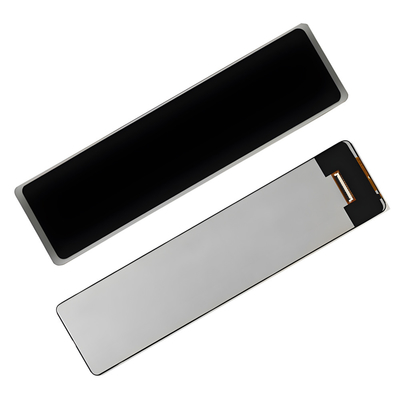

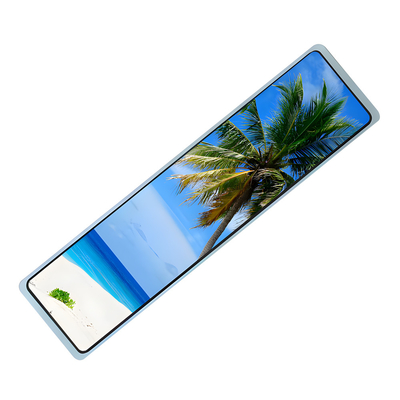

उत्पाद छवि
अंतर्राष्ट्रीय बाजार में यह 11.3 इंच का बार टीएफटी मॉनिटर कितना प्रतिस्पर्धी है?
11.3 इंच के बार IPS TFT एलसीडी डिस्प्ले में 440x1920 पिक्सल का रिज़ॉल्यूशन है और यह MIPI 4-चैनल इंटरफेस से लैस है। अंतरराष्ट्रीय बाजार में प्रतिस्पर्धात्मक विश्लेषण इस प्रकार हैः
1. * * क्षमता और तकनीकी नेतृत्व * *: ओमडिया के विश्लेषण के अनुसार, चीनी पैनल निर्माता जैसे BOE, TCL Huaxing Optoelectronics,और Huike फ्लैट पैनल डिस्प्ले उद्योग का नेतृत्व कर रहे हैंइन निर्माताओं की क्षमता विस्तार और तकनीकी सुधार इस उत्पाद के लिए मजबूत तकनीकी समर्थन और क्षमता गारंटी प्रदान करते हैं।
2. * * बाजार की मांग में वृद्धि * *: वैश्विक टीएफटी एलसीडी उत्पादन क्षमता में वृद्धि जारी रहने की उम्मीद है, जिससे संकेत मिलता है कि बाजार की मांग बढ़ रही है।बड़े आकार के एलसीडी पैनलों के निर्यात में वृद्धि के साथ, 11.3 इंच के बार स्क्रीन की बाजार मांग में और वृद्धि होने की उम्मीद है।
3उच्च उद्योग एकाग्रताः वैश्विक टीएफटी एलसीडी उद्योग में उच्च एकाग्रता है, जिसमें एसएईएफ प्रौद्योगिकी वैश्विक बाजार में महत्वपूर्ण स्थान पर है।इससे 11 देशों के बाजार को बढ़ावा देने और ब्रांड निर्माण के लिए अनुकूल परिस्थितियां उपलब्ध हैं।.3 इंच की बार स्क्रीन।
4उत्पाद विभेदनः 11.3 इंच की पट्टी स्क्रीन का उच्च संकल्प और एमआईपीआई इंटरफ़ेस विशिष्ट अनुप्रयोग क्षेत्रों में इसे एक विभेदित लाभ देता है,जैसे औद्योगिक स्वचालन और चिकित्सा उपकरण जैसे उच्च अंत बाजार.
5. * * अंतर्राष्ट्रीय ब्रांड प्रभाव * *: वैश्विक बाजार में एसएईएफ टेक्नोलॉजी की बढ़ती बाजार हिस्सेदारी के साथ, हमारे ब्रांड प्रभाव में भी सुधार हो रहा है,जो 11 के अंतर्राष्ट्रीय बाजार की मान्यता को बढ़ाने में मदद करता है।.3 इंच की बार स्क्रीन।
6. * * मूल्य प्रतिस्पर्धात्मकता * *: चीनी पैनल निर्माताओं की पैमाने की अर्थव्यवस्था और लागत नियंत्रण क्षमताएं 11.3 इंच की बार स्क्रीन को अंतरराष्ट्रीय बाजार में प्रतिस्पर्धी मूल्य पर बनाती हैं।
7. * * वैश्विक आपूर्ति श्रृंखला एकीकरण * *: वैश्विक आपूर्ति श्रृंखला में चीनी पैनल निर्माताओं की एकीकरण क्षमता आपूर्ति श्रृंखला दक्षता और प्रतिक्रिया गति में सुधार करने में मदद कर सकती है।3 इंच के स्ट्रिप स्क्रीन.
संक्षेप में, सेफ टेक्नोलॉजी के 11.3 इंच के स्ट्रिप IPS TFT एलसीडी डिस्प्ले की अंतरराष्ट्रीय बाजार में मजबूत प्रतिस्पर्धात्मकता है।मुख्य रूप से अग्रणी उत्पादन क्षमता और प्रौद्योगिकी जैसे लाभों के कारण, बाजार की बढ़ती मांग, उद्योग की उच्च एकाग्रता, उत्पाद विभेदन, अंतरराष्ट्रीय ब्रांड प्रभाव में वृद्धि, मूल्य प्रतिस्पर्धा और वैश्विक आपूर्ति श्रृंखला एकीकरण।
