उत्पाद विवरण:
|
| कीवर्ड: | 6.86 इंच बार टीएफटी | संकल्प: | 1280x480 |
|---|---|---|---|
| इंटरफेस: | एमआईपीआई | चालक आई.सी: | FL7707 |
| भूतल चमक: | 800 सीडी/एम2 न्यूनतम | टच स्क्रीन: | नहीं |
| देखने की दिशा: | आईपीएस, सभी देखने के कोण | एलईडी लाइफटाइम: | 40,000 घंटे |
| प्रमाणन: | ISO9001:2015 / ISO14000:2015 | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 6.86 इंच कैपेसिटिव टच टीएफटी,एमआईपीआई इंटरफेस कैपेसिटिव टच टीएफटी,उच्च चमक क्षमता टच टीएफटी |
||
डेटाशीट डाउनलोड करें
SFTO686XC-7108B-CT विनिर्देश (800nits).pdf
FL7707N_DS_V0.2_20230324_ग्राहक.pdf
इस वस्तु के बारे मेंSFTO686XC-7108BCT
6.86 इंच के टीएफटी एलसीडी डिस्प्ले में निम्नलिखित प्रमुख विनिर्देश हैं:
स्क्रीन का आकारः 6.86 इंच का विकर्ण आयाम इसे विभिन्न अनुप्रयोगों के लिए उपयुक्त बनाता है, जिसमें औद्योगिक डिस्प्ले, हैंडहेल्ड डिवाइस और पोर्टेबल उपकरण शामिल हैं।
रिज़ॉल्यूशनः 1280 x 480 के रिज़ॉल्यूशन के साथ, डिस्प्ले वाइड-स्क्रीन अनुप्रयोगों के लिए अनुकूलित है, अच्छी स्पष्टता और विस्तार प्रदान करता है,हालांकि यह पिक्सेल घनत्व के मामले में आधुनिक डिस्प्ले के रूप में उच्च नहीं हो सकता है. विशिष्ट यूआई लेआउट और ग्राफिक्स के लिए अद्वितीय रिज़ॉल्यूशन अनुपात फायदेमंद हो सकता है।
चमकः 800 नाइट की चमक का स्तर यह सुनिश्चित करता है कि प्रदर्शन बाहरी वातावरण सहित विभिन्न प्रकाश स्थितियों में उपयोग के लिए पर्याप्त उज्ज्वल हो।चमक का यह स्तर पठनीयता और दृश्यता के लिए फायदेमंद है.
एमआईपीआई इंटरफेसः एमआईपीआई इंटरफेस का प्रयोग आधुनिक डिस्प्ले में आम है क्योंकि यह डिस्प्ले और कंट्रोलर के बीच उच्च गति डेटा ट्रांसफर की अनुमति देता है।जो विलंबता को कम करने और समग्र प्रदर्शन में सुधार के लिए फायदेमंद है.
इस प्रकार का डिस्प्ले आकार, रिज़ॉल्यूशन, चमक और इंटरफेस के संतुलित विनिर्देशों के लिए कई प्रकार के अनुप्रयोगों की सेवा कर सकता है।यह आवश्यक है कि इन मापदंडों को अपेक्षित अनुप्रयोग और उपयोगकर्ता आवश्यकताओं के साथ कैसे संरेखित किया जाए.
विशेषताएं
| पद | सामग्री | इकाई |
| एलसीडी प्रकार | टीएफटी | - |
| रंग प्रदर्शित करें | 16M | |
| देखने की दिशा | सभी | घड़ी |
| परिचालन तापमान | -20~+70 | °C |
| भंडारण तापमान | -30~+80 | °C |
| मॉड्यूल का आकार | 66.6*181.0*46 | मिमी |
| सक्रिय क्षेत्र ((W×H) | 60.19 * 16051 | मिमी |
| बिंदुओं की संख्या | 480×RGB×1280 | बिन्दु |
| विद्युत आपूर्ति वोल्टेज | 3.3 | वी |
| बैकलाइट | 12-एलईडी (सफेद) | पीसी |
| चमक ((LCM) | 800 | cd/m2 |
| डेटा ट्रांसफर | एमआईपीआई | - |
| एलसीएम कनेक्टर प्रकार |
AFC30-S40FCC-00 |
0.5पीच 40पिन |
| ड्राइवर आईसी | FL7707 |
यांत्रिक चित्र
पिन विवरण
| पिन नं. | प्रतीक | कार्य |
| 1 | जीएनडी | जमीन |
| 2 | डी0पी | एमआईपीआई डेटा लेन0 इनपुट (सकारात्मक) |
| 3 | D0N | एमआईपीआई डेटा लेन0 इनपुट (नकारात्मक) |
| 4 | जीएनडी | जमीन |
| 5 | डी1पी | एमआईपीआई डेटा लेन1 इनपुट (सकारात्मक) |
| 6 | D1N | एमआईपीआई डेटा लेन1 इनपुट (नकारात्मक) |
| 7 | जीएनडी | जमीन |
| 8 | CLKP | MIPI CLK इनपुट (सकारात्मक) |
| 9 | CLKN | एमआईपीआई सीएलके इनपुट (नकारात्मक) |
| 10 | जीएनडी | जमीन |
| 11 | डी2पी | एमआईपीआई डेटा लेन2 इनपुट (सकारात्मक) |
| 12 | डी2एन | एमआईपीआई डेटा लेन2 इनपुट (नकारात्मक) |
| 13 | जीएनडी | जमीन |
| 14 | D3P | एमआईपीआई डेटा लेन3 इनपुट (सकारात्मक) |
| 15 | D3N | एमआईपीआई डेटा लेन3 इनपुट (नकारात्मक) |
| 16-17 | जीएनडी | जमीन |
| 18 से 19 | वीसीसी-1वी8 | आईओ पावर सप्लाई ((1.65V~3.6V) |
| 20 | REFCLK/NC | NC |
| 21 | SDA/NC | NC |
| 22 | एससीएल/एनसी | NC |
| 23 | BIST/NC | NC |
| 24 | आरएसटीबी | वैश्विक रीसेट पिन. सक्रिय कम रीसेट राज्य में प्रवेश करने के लिए. स्थिरता के लिए एक आरसी रीसेट सर्किट के साथ कनेक्ट करने का सुझाव. सामान्य रूप से उच्च खींचें. |
| 25 | एसटीबीवाईबी | NC |
| 26 | एवीडीडी/एनसी | NC |
| 27 | जीएनडी | जमीन |
| २८-२९ | क | बैकलाइट एलईडी ग्राउंड |
| 30 | जीएनडी | जमीन |
| 31 | वीजीएल/एनसी | NC |
| 32-33 | जीएनडी | जमीन |
| 34 | वीजीएच/एनसी | NC |
| 35-36 | ए | बैकलाइट एलईडी पावर |
| 38-39 | वीडीडी-3वी3 | विद्युत आपूर्ति ((3.3~3.6V) |
| 40 | वीसीओएम/एनसी | NC |
पूर्ण अधिकतम रेटिंग
| पैरामीटर | प्रतीक | स्थिति | मिन | प्रकार | अधिकतम | इकाई |
| विद्युत आपूर्ति | वीडीडी | Ta=25°C | - | 3.3 | - | वी |
| पावर सप्लाई वोल्टेज पर गेट | वीएचएच | - | 15 | - | वी | |
| गेट ऑफ पावर सप्लाई वोल्टेज | वीजीएल | - | -11 | - | वी |
विद्युत विशेषताओं ((Vss=0V,Ta=25°C)
| पैरामीटर | प्रतीक | स्थिति | मिन | प्रकार | अधिकतम | इकाई | |
| विद्युत आपूर्ति | वीडीडी | Ta=25°C | - | 3.3 | 3.6 | वी | |
| विद्युत आपूर्ति | आईओवीसीसी | Ta=25°C | - | 1.8 | - | वी | |
| इनपुट वोल्ट | ¥H ¥ | एचआईवी | VIOVCC=1.8V | 0.8VIOVCC | - | VIOVCC | वी |
| ¥L ¥ | वीआईएल | VIOVCC=1.8V | 0 | - | 0.2VIOVCC | वी | |
| पद | प्रतीक | स्थिति | मिन | प्रकार | अधिकतम | इकाई | |
| आपूर्ति वोल्टेज | - | - | - | 9.6 | - | वी | |
| आपूर्ति करंट | यदि | - | - | 240 | - | mA | |
| आगे की धारा | सामान्य | इपिन | 3 चिप श्रृंखला x 4 | - | - | mA | |
| धुंधलापन | आईपीडी | - | - | - | |||
| एलईडी लाइफ | - | - | 40000 | - | - | घंटों | |

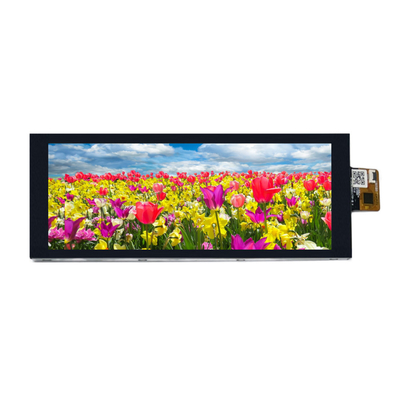

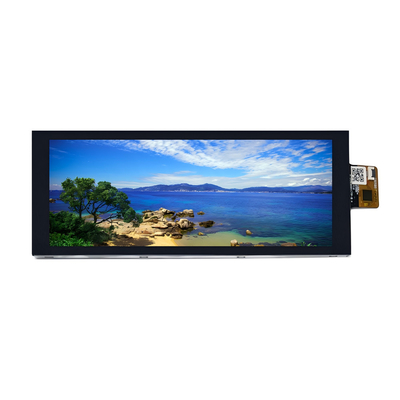

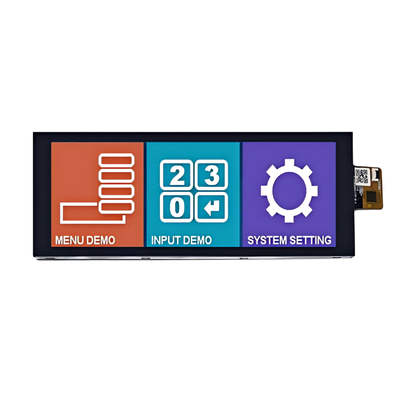

उत्पाद छवि
