उत्पाद विवरण:
|
| उत्पाद: | 1.54 इंच ई-पेपर डिस्प्ले | संकल्प: | 200x200 डॉट्स रिज़ॉल्यूशन |
|---|---|---|---|
| प्रदर्शन मोड: | सक्रिय मैट्रिक्स | चालक तत्व: | ए-सी टीएफटी सक्रिय मैट्रिक्स |
| रंग प्रदर्शित करें: | काला, सफेद और लाल | प्रकाशिकी: | सभी दृश्य कोण |
| रूपरेखा मंद।: | 31.8 ((H) x 37.32 ((V) x 1.0 ((D) (मिमी) | सक्रिय क्षेत्र: | 27 ((H) x 27 ((V) (मिमी) |
| पिक्सेल पिच: | 140 x 140 (188डीपीआई) उम | पिन नंबर: | 24 पिन |
| इंटरफेस: | एसपीआई | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 200*200 ई-इंक डिस्प्ले,1.5 इंच ई-पेपर डिस्प्ले,वर्ग शेल्फ लेबल ई-इंक डिस्प्ले |
||
** डेटाशीट डाउनलोड करें **
SFEPD154QXBWR-7237AN विनिर्देश.pdf
हमारे 1.54 इंच के ई-इंक ई-पेपर डिस्प्ले के साथ अपने डिस्प्ले अनुभव को बदल दें!
क्या आप शेल्फ लेबलिंग और मूल्य टैगिंग के लिए एक अभिनव समाधान की तलाश कर रहे हैं? आगे न देखें! हम अपने इन स्टॉक एसपीआई 1 को पेश करने के लिए उत्साहित हैं।5 इंच ई-इंक ई-पेपर डिस्प्ले 200x200 रेजोल्यूशन के साथ विशेष रूप से आधुनिक खुदरा वातावरण के लिए डिज़ाइन किया गया.
प्रमुख विशेषताएं:
अल्ट्रा-लो पावर खपतःई-इंक तकनीक का उपयोग करके, हमारे डिस्प्ले में न्यूनतम बिजली की खपत होती है, जिससे यह लगातार बैटरी बदलने के बिना दीर्घकालिक उपयोग के लिए एकदम सही है।
उच्च दृश्यता:1.5-इंच का डिस्प्ले विभिन्न प्रकाश स्थितियों में उच्च कंट्रास्ट और उत्कृष्ट पठनीयता प्रदान करता है, जिससे यह सुनिश्चित होता है कि आपके लेबल बाहर खड़े हों।
बहुमुखी अनुप्रयोग:शेल्फ लेबल, मूल्य टैग, उत्पाद सूचना प्रदर्शन और प्रचार संदेशों के लिए आदर्श, यह ई-पेपर डिस्प्ले आपके मौजूदा सिस्टम में आसानी से एकीकृत किया जा सकता है।
स्टाइलिश और कॉम्पैक्ट डिज़ाइन:इसका चिकना और कॉम्पैक्ट फॉर्म फैक्टर विभिन्न प्रकार की खुदरा सेटिंग्स के लिए एकदम सही है, बिना ज्यादा जगह लिए आपके विजुअल मर्चेंडाइजिंग को बढ़ाता है।
अद्यतन करने में आसानःSPI इंटरफ़ेस समर्थन के साथ, आप अपने डिस्प्ले को आवश्यकता के अनुसार जल्दी और आसानी से अपडेट कर सकते हैं, यह सुनिश्चित करते हुए कि आपकी जानकारी हमेशा अद्यतित रहे।
टिकाऊ और दीर्घकालिकःएक व्यस्त खुदरा वातावरण की कठोरता का सामना करने के लिए बनाया गया, हमारे ई-पेपर डिस्प्ले समय के साथ अपनी गुणवत्ता और प्रदर्शन बनाए रखता है।
ई-इंक तकनीक क्यों चुनें?
ई-इंक डिस्प्ले बिना बिजली के छवि बनाए रखने की क्षमता के साथ कागज जैसा पढ़ने का अनुभव प्रदान करते हैं, जिससे वे एक पर्यावरण के अनुकूल विकल्प बन जाते हैं जो स्थिरता लक्ष्यों के अनुरूप है।
सभी आकारों के व्यवसायों के लिए उत्तम
चाहे आप एक छोटी दुकान हो, एक बड़ी खुदरा श्रृंखला हो या बीच में कुछ भी हो, हमारे ई-इंक डिस्प्ले ग्राहकों को आकर्षित करने और बिक्री बढ़ाने के लिए एक आधुनिक समाधान प्रदान करते हैं।
आज ही अपना ले लो!
इन स्टॉक SPI 1.5 इंच ई-इंक ई-पेपर डिस्प्ले के साथ अपने उत्पाद प्रदर्शन को बढ़ाने का अवसर न चूकें। अधिक जानने और अपना ऑर्डर करने के लिए अब हमसे संपर्क करें!
यांत्रिक सूचना
| पैरामीटर | विनिर्देश | इकाई | टिप्पणी |
| स्क्रीन का आकार | 1.54 | इंच | |
| प्रदर्शन संकल्प | 200 ((H) × 200 ((V) | पिक्सेल | डीपीआई:188 |
| सक्रिय क्षेत्र | 27.0(H) × 27.0(V) | मिमी | |
| पिक्सेल पिच | 0. 14×0. 14 | मिमी | |
| पिक्सेल विन्यास | वर्ग | ||
| रूपरेखा आयाम | 31.80(H) ×37.32(V) ×1.0(D) | मिमी | |
| वजन | 2. 18±0.5 | घ |
उत्पादचित्रण
इंटरफेस पिन परिभाषा
| नहीं. | नाम | आई/ओ | विवरण | टिप्पणी |
| 1 | NC | अन्य एनसी पिन के साथ कनेक्ट न करें | खुला रखें | |
| 2 | जीडीआर | ओ | एन-चैनल MOSFET गेट ड्राइव नियंत्रण | |
| 3 | RESE | मैं | नियंत्रण लूप के लिए वर्तमान संवेदन इनपुट | |
| 4 | NC | अन्य एनसी पिन के साथ कनेक्ट न करें | खुला रखें | |
| 5 | वीएसएच2 | सी | सकारात्मक स्रोत ड्राइविंग वोल्टेज | |
|
6 |
टीएससीएल |
ओ |
यह पिन डिजिटल तापमान सेंसर घड़ी पिन के लिए I2C इंटरफ़ेस है। I2C गुलाम से कनेक्ट होने पर बाहरी पुल अप प्रतिरोध की आवश्यकता होती है। जब उपयोग में न होः खुला |
|
|
7 |
टीएसडीए |
आई/ओ |
यह पिन डिजिटल तापमान सेंसर डेटा पिन के लिए I2C इंटरफेस है। I2C गुलाम से कनेक्ट होने पर बाहरी पुल अप प्रतिरोध की आवश्यकता होती है। जब उपयोग में न होः खुला |
|
| 8 | बीएस1 | मैं | बस इंटरफेस चयन पिन | नोट 5-5 |
| 9 | व्यस्त | ओ | व्यस्त स्थिति आउटपुट पिन | नोट 5-4 |
| 10 | RES# | मैं | सिग्नल इनपुट रीसेट करें. सक्रिय कम. | नोट 5-3 |
| 11 | डी/सी# | मैं | डेटा/कमांड कंट्रोल पिन | नोट 5-2 |
| 12 | सीएस# | मैं | चिप चयन इनपुट पिन | नोट 5-1 |
| 13 | एससीएल | मैं | सीरियल क्लॉक पिन (एसपीआई) | |
| 14 | एसडीए | मैं | सीरियल डेटा पिन (एसपीआई) | |
| 15 | VDDIO | पी | इंटरफेस लॉजिक पिन के लिए पावर सप्लाई यह वीसीआई से जुड़ा होना चाहिए | |
| 16 | वीसीआई | पी | चिप के लिए बिजली की आपूर्ति | |
| 17 | वीएसएस | पी | जमीन | |
|
18 |
वीडीडी |
सी |
कोर लॉजिक पावर पिन वीडीडी को वीसीआई से आंतरिक रूप से विनियमित किया जा सकता है। वीडीडी और वीएसएस के बीच एक कैपेसिटर कनेक्ट किया जाना चाहिए | |
| 19 | वीपीपी | पी | ओटीपी प्रोग्रामिंग के लिए पावर सप्लाई। | |
| 20 | वीएसएच1 | सी | सकारात्मक स्रोत ड्राइविंग वोल्टेज | |
| 21 | वीएचएच | सी | पॉजिटिव गेट ड्राइविंग वोल्टेज। | |
| 22 | वीएसएल | सी | नकारात्मक स्रोत ड्राइविंग वोल्टेज | |
| 23 | वीजीएल | सी | नकारात्मक गेट ड्राइविंग वोल्टेज। | |
| 24 | वीसीओएम | सी | वीसीओएम ड्राइविंग वोल्टेज |
पूर्ण अधिकतम रेटिंग
| पैरामीटर | प्रतीक | रेटिंग | इकाई |
| तार्किक आपूर्ति वोल्टेज | वीसीआई | -0.5 से +6.0 | वी |
| तर्क इनपुट वोल्टेज | वीआईएन | -0.5 से वीसीआई +0 तक5 | वी |
| तर्क आउटपुट वोल्टेज | VOUT | -0.5 से वीसीआई +0 तक5 | वी |
| परिचालन तापमान सीमा | टीओपीआर | 0 से +40 | oC |
| भंडारण तापमान सीमा | टीएसटीजी | -25 से +70 | oC |
| इष्टतम भंडारण तापमान | TSTGo | 23±2 | oC |
| सर्वोत्तम भंडारण आर्द्रता | HSTGo | 55±10 | % आरएच |
पैनल डीसी विशेषताएं
| पैरामीटर | प्रतीक | शर्तें | लागू करना | मिनट. | टाइप करें। | अधिकतम | इकाइयां |
| एकल जमीन | वीएसएस | - | - | 0 | - | वी | |
| तार्किक आपूर्ति वोल्टेज | वीसीआई | - | वीसीआई | 2.2 | 3.0 | 3.7 | वी |
| कोर लॉजिक वोल्टेज | वीडीडी | वीडीडी | 1.7 | 1.8 | 1.9 | वी | |
| उच्च स्तर का इनपुट वोल्टेज | एचआईवी | - | - | 0.8 वीसीआई | - | - | वी |
| निम्न स्तर का इनपुट वोल्टेज | वीआईएल | - | - | - | - | 0.2 वीसीआई | वी |
| उच्च स्तरीय आउटपुट वोल्टेज | वीओएच | IOH = -100uA | - | 0.9 वीसीआई | - | - | वी |
| निम्न स्तर का आउटपुट वोल्टेज | VOL | IOL = 100uA | - | - | - | 0. 1 वीसीआई | वी |
| विशिष्ट शक्ति | पीटीआईपी | वीसीआई =3.0V | - | - | 7.5 | - | mW |
| गहरी नींद मोड | पीएसटीपीवाई | वीसीआई =3.0V | - | - | 0.003 | - | mW |
| सामान्य कार्य करंट | Iopr_VCI | वीसीआई =3.0V | - | - | 2.5 | - | mA |
| छवि अद्यतन समय | - | 25 oC | - | - | 22 | - | सेक |
|
स्लीप मोड वर्तमान |
Islp_VCI |
डीसी/डीसी बंद कोई घड़ी नहीं कोई इनपुट लोड नहीं रैम डेटा बनाए रखें |
- |
- |
20 |
uA |
|
|
गहरी नींद मोड वर्तमान |
idslp_VCI |
डीसी/डीसी बंद कोई घड़ी नहीं कोई इनपुट लोड नहीं रैम डेटा नहीं रखा गया |
- |
- |
1 |
5 |
uA |
विश्वसनीयता परीक्षण
| नहीं | परीक्षण आइटम | परीक्षण की स्थिति |
|
1 |
कम तापमान पर भंडारण |
T = -25°C, 240 h सफेद पैटर्न में परीक्षण |
|
2 |
उच्च तापमान भंडारण | T=60oC, RH=35%, 240h सफेद पैटर्न में परीक्षण |
|
3 |
उच्च तापमान संचालन | टी=40 डिग्री सेल्सियस, आरएच=35%, 240 घंटे |
|
4 |
निम्न तापमान संचालन | 0oC, 240h |
|
5 |
उच्च तापमान, उच्च आर्द्रता संचालन |
टी=40 डिग्री सेल्सियस, आरएच=80%, 240 घंटे |
|
6 |
उच्च तापमान, उच्च आर्द्रता भंडारण |
T=50oC,RH=90%, 240h सफेद पैटर्न में परीक्षण |
|
7 |
तापमान चक्र | 1 चक्रः[-25oC 30 मिनट] → [+60oC 30 मिनट] : 50 चक्र सफेद पैटर्न में परीक्षण |
|
8 |
यूवी जोखिम प्रतिरोध | 765W/m2 168 घंटे,40 °C पर सफेद पैटर्न में परीक्षण |
|
9 |
ईएसडी बंदूक |
हवा+/-15 केवी;संपर्क+/-8 केवी (परीक्षण समाप्त उत्पाद खोल, केवल प्रदर्शन नहीं) वायु +/-8KV;संपर्क +/-6KV (नग्न ईपीडी डिस्प्ले, आईसी और एफपीसी क्षेत्र सहित नहीं) एयर+/-4 केवी;संपर्क+/-2 केवी (आईसी और एफपीसी क्षेत्र सहित नग्न ईपीडी डिस्प्ले) |

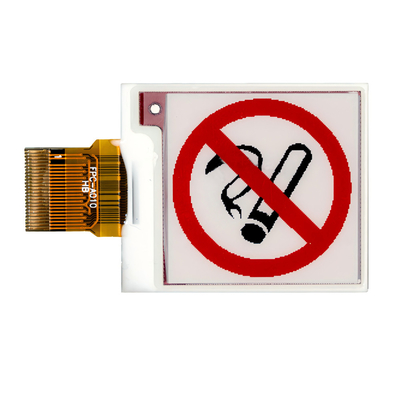

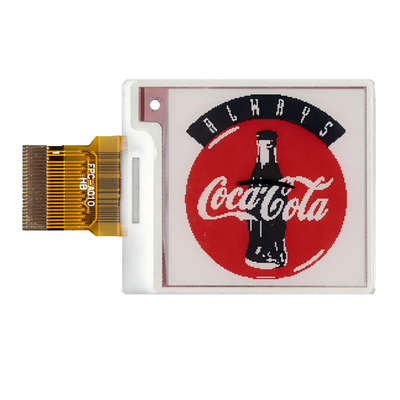

उत्पाद छवि
सुविधाएँ और प्रमाणपत्र
खोज कीवर्डःईपीडी 1.5 इंच, 1.54 इंच ई-इंक डिस्प्ले, ईएसएल डिस्प्ले 1.5 इंच, ईपेपर 1.5 इंच, ई-इंच 1.5 "
