उत्पाद विवरण:
|
| उत्पाद: | 2.9 इंच ई-इंक ई-पेपर डिस्प्ले | संकल्प: | 296 x 128 डॉट्स रिज़ॉल्यूशन |
|---|---|---|---|
| प्रदर्शन मोड: | एएम ईपीडी | प्रकाशिकी: | सभी दृश्य कोण |
| रूपरेखा मंद।: | 36.7 ((H) × 79.0 ((V) × 1.2 ((D) (मिमी) | सक्रिय क्षेत्र: | 29.056 ((H) × 66.896 ((V) (मिमी) |
| पिक्सेल पिच: | 0.227×0.226 (मिमी) | संचालन तापमान: | 0°C से +50°C |
| भंडारण अस्थायी।: | -25 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस | रंग: | काला और सफेद |
| पिन नंबर: | 24 पिन | इंटरफेस: | एमसीयू |
| आगत बहाव: | 3.1 एमए | अनुपालन: | Rohs & Reach अनुपालन |
| प्रमुखता देना: | 128*296 डॉट्स ई-इंक ई-पेपर,2.9 इंच ई-इंक ई-पेपर,एमसीयू इंटरफेस ई-इंक ई-पेपर |
||
** डेटाशीट डाउनलोड करें **
SFEPD290QXBW-7236AN विनिर्देश.pdf
हमें अपने नवीनतम नवाचार को पेश करते हुए खुशी हो रही है: 2.9 इंच 128x296 डॉट्स एमसीयू इंटरफेस ई-इंक ई-पेपर एक्टिव मैट्रिक्स इलेक्ट्रोफोरेटिक डिस्प्ले (ईपीडी) पैनल।अद्वितीय स्पष्टता और दक्षता प्रदान करने के लिए डिज़ाइन किया गया, यह डिस्प्ले पैनल विभिन्न प्रकार के अनुप्रयोगों के लिए एकदम सही है जो उत्कृष्ट पठनीयता और कम बिजली की खपत की मांग करते हैं।
उच्च संकल्पः128x296 डॉट्स के रिज़ॉल्यूशन के साथ, यह ईपीडी पैनल तेज और स्पष्ट छवियों को सुनिश्चित करता है, जो इसे पाठ, ग्राफिक्स और जटिल डिजाइन प्रदर्शित करने के लिए आदर्श बनाता है।
कम बिजली की खपतःइलेक्ट्रोफोरेटिक प्रौद्योगिकी असाधारण ऊर्जा दक्षता के लिए अनुमति देता है, इस डिस्प्ले बैटरी संचालित उपकरणों के लिए एकदम सही बना रही है। यह केवल छवि अद्यतन के दौरान बिजली का उपभोग करता है,बैटरी के जीवनकाल को काफी बढ़ाता है.
व्यापक देखने के कोणःई-इंक तकनीक के कारण विभिन्न कोणों से लगातार और स्पष्ट दृश्यता का आनंद लें जो प्राकृतिक कागज की उपस्थिति की नकल करता है।
एमसीयू इंटरफ़ेसःसुविधाजनक एमसीयू इंटरफेस के साथ डिजाइन किए गए इस पैनल को मौजूदा प्रणालियों और परियोजनाओं में आसानी से एकीकृत किया जा सकता है, जिससे इंजीनियरों और डेवलपर्स के लिए त्वरित और सीधा विकास आसान हो जाता है।
बहुमुखी अनुप्रयोग:यह डिस्प्ले ई-रीडर, इलेक्ट्रॉनिक शेल्फ लेबल, स्मार्ट होम डिवाइस, वेरेबल्स और बहुत कुछ सहित कई प्रकार के उपयोगों के लिए उपयुक्त है।
2.9 इंच ई-इंक ई-पेपर डिस्प्ले के लिए आदर्श हैः
हमारे ई-पेपर डिस्प्ले गुणवत्ता, नवाचार और उपयोगकर्ता संतुष्टि के लिए अपनी प्रतिबद्धता के लिए बाजार में बाहर खड़ा है। हमारे उत्पाद का चयन करके, आप लाभ उठाते हैंः
हमारे 2.9 इंच 128x296 डॉट्स एमसीयू इंटरफेस ई-इंक ई-पेपर सक्रिय मैट्रिक्स इलेक्ट्रोफोरेटिक डिस्प्ले पैनल के साथ प्रदर्शन प्रौद्योगिकी के भविष्य की खोज करें।आधुनिक अनुप्रयोगों के लिए अनुकूलित उच्च गुणवत्ता वाले दृश्य समाधानअधिक जानकारी, नमूने, या मूल्य निर्धारण के लिए, कृपया हमसे संपर्क करें!

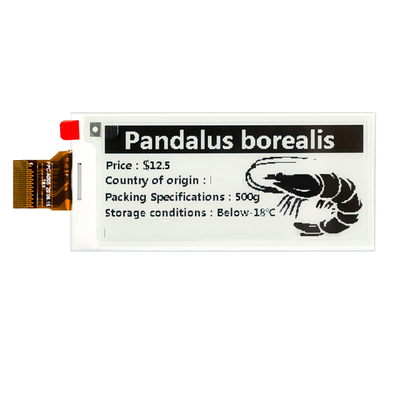

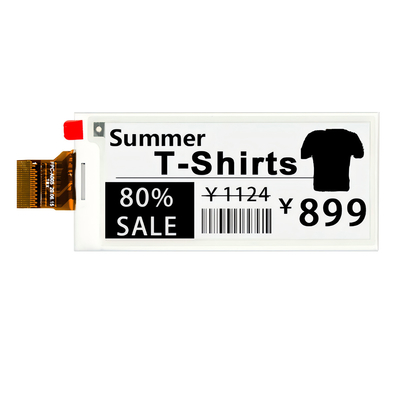

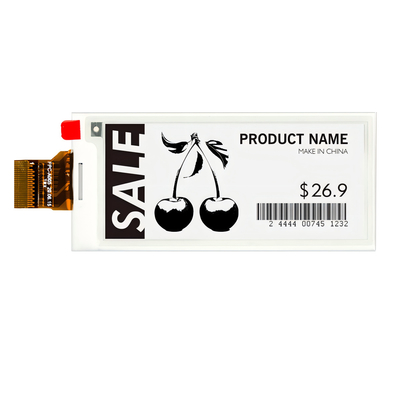

उत्पाद चित्र
इंटरफेस पिन परिभाषा
| नहीं. | नाम | आई/ओ | विवरण | टिप्पणी |
| 1 | NC | अन्य एनसी पिन के साथ कनेक्ट न करें | खुला रखें | |
| 2 | जीडीआर | ओ | एन-चैनल MOSFET गेट ड्राइव नियंत्रण | |
| 3 | RESE | मैं | नियंत्रण लूप के लिए वर्तमान संवेदन इनपुट | |
| 4 | NC | NC | अन्य एनसी पिन के साथ कनेक्ट न करें | खुला रखें |
| 5 | वीएसएच2 | सी | सकारात्मक स्रोत ड्राइविंग वोल्टेज (लाल) | |
|
6 |
टीएससीएल |
ओ |
यह पिन डिजिटल तापमान सेंसर घड़ी पिन के लिए I2C इंटरफ़ेस है। I2C गुलाम से कनेक्ट होने पर बाहरी पुल अप प्रतिरोध की आवश्यकता होती है। जब उपयोग में न हो: वीएसएस |
|
|
7 |
टीएसडीए |
आई/ओ |
यह पिन डिजिटल तापमान सेंसर डेटा पिन के लिए I2C इंटरफेस है। I2C गुलाम से कनेक्ट होने पर बाहरी पुल अप प्रतिरोध की आवश्यकता होती है। जब उपयोग में न हो: वीएसएस |
|
| 8 | बीएस1 | मैं | बस इंटरफेस चयन पिन | |
| 9 | व्यस्त | ओ | व्यस्त स्थिति आउटपुट पिन | |
| 10 | RST# | मैं | सिग्नल इनपुट रीसेट करें. सक्रिय कम. | |
| 11 | डी/सी# | मैं | डेटा/कमांड कंट्रोल पिन | |
| 12 | सीएस# | मैं | चिप चयन इनपुट पिन | |
| 13 | एससीएल | मैं | सीरियल क्लॉक पिन (एसपीआई) | |
| 14 | एसडीए | आई/ओ | सीरियल डेटा पिन (एसपीआई) | |
| 15 | VDDIO | पी | इंटरफेस लॉजिक पिन के लिए पावर सप्लाई यह वीसीआई से जुड़ा होना चाहिए | |
| 16 | वीसीआई | पी | चिप के लिए बिजली की आपूर्ति | |
| 17 | वीएसएस | पी | जमीन | |
|
18 |
वीडीडी |
सी |
कोर लॉजिक पावर पिन वीडीडी को वीसीआई से आंतरिक रूप से विनियमित किया जा सकता है। वीडीडी और वीएसएस के बीच एक कैपेसिटर कनेक्ट किया जाना चाहिए | |
| 19 | वीपीपी | पी | परीक्षण के लिए | |
| 20 | वीएसएच1 | सी | सकारात्मक स्रोत ड्राइविंग वोल्टेज | |
| 21 | वीएचएच | सी | पॉजिटिव गेट ड्राइविंग वोल्टेज और VSH1 के लिए पावर सप्लाई पिन | |
| 22 | वीएसएल | सी | नकारात्मक स्रोत ड्राइविंग वोल्टेज | |
| 23 | वीजीएल | सी | नकारात्मक गेट ड्राइविंग वोल्टेज वीसीओएम और वीएसएल के लिए पावर सप्लाई पिन | |
| 24 | वीसीओएम | सी | वीसीओएम ड्राइविंग वोल्टेज |
पूर्ण अधिकतम रेटिंग
| पैरामीटर | प्रतीक | रेटिंग | इकाई |
| तार्किक आपूर्ति वोल्टेज | वीसीआई | -0.5 से +6.0 | वी |
| तर्क इनपुट वोल्टेज | वीआईएन | -0.5 से वीसीआई +0 तक5 | वी |
| तर्क आउटपुट वोल्टेज | VOUT | -0.5 से वीसीआई +0 तक5 | वी |
| परिचालन तापमान सीमा | टीओपीआर | 0 से +50 | oC |
| भंडारण तापमान सीमा | टीएसटीजी | -25 से +70 | oC |
| इष्टतम भंडारण तापमान | TSTGo | 23±2 | oC |
| सर्वोत्तम भंडारण आर्द्रता | HSTGo | 55±10 | % आरएच |
पैनल डीसी विशेषताएं
| पैरामीटर | प्रतीक | शर्तें | लागू करना | मिनट. | टाइप करें। | अधिकतम | इकाइयां |
| एकल जमीन | वीएसएस | - | - | 0 | - | वी | |
| तार्किक आपूर्ति वोल्टेज | वीसीआई | - | वीसीआई | 2.2 | 3.0 | 3.7 | वी |
| कोर लॉजिक वोल्टेज | वीडीडी | वीडीडी | 1.7 | 1.8 | 1.9 | वी | |
| उच्च स्तर का इनपुट वोल्टेज | एचआईवी | - | - | 0.8 वीसीआई | - | - | वी |
| निम्न स्तर का इनपुट वोल्टेज | वीआईएल | - | - | - | - | 0.2 वीसीआई | वी |
| उच्च स्तरीय आउटपुट वोल्टेज | वीओएच | IOH = -100uA | - | 0.9 वीसीआई | - | - | वी |
| निम्न स्तर का आउटपुट वोल्टेज | VOL | IOL = 100uA | - | - | - | 0.1 वीसीआई | वी |
| विशिष्ट शक्ति | पीटीआईपी | वीसीआई =3.0V | - | - | 9 | - | mW |
| गहरी नींद मोड | पीएसटीपीवाई | वीसीआई =3.0V | - | - | 0.003 | - | mW |
| सामान्य कार्य करंट | Iopr_VCI | वीसीआई =3.0V | - | - | 3.0 | - | mA |
| छवि अद्यतन समय | - | 25 oC | - | - | 3 | - | सेक |
|
स्लीप मोड वर्तमान |
Islp_VCI |
डीसी/डीसी बंद कोई घड़ी नहीं कोई इनपुट लोड नहीं रॅम डेटा संचय |
- |
- |
20 |
uA |
|
|
गहरी नींद मोड वर्तमान |
idslp_VCI |
डीसी/डीसी बंद कोई घड़ी नहीं कोई इनपुट लोड नहीं रैम डेटा नहीं रखा गया |
- |
- |
1 |
5 |
uA |
ऑप्टिकल विनिर्देश
| प्रतीक | पैरामीटर | शर्तें | मिन | टाइप करें। | अधिकतम | इकाइयां |
| आर | सफेद प्रतिबिंब | सफेद | 30 | 35 | - | % |
| सीआर | कंट्रास्ट अनुपात | अंदर | 8:1 | - | ||
| जीएन | 2ग्रे स्तर | - | DS+(WS-DS) *n(m-1) | |||
| अद्यतन | छवि अद्यतन समय | 25 °C पर | 3 | - | सेक | |
| जीवन | टॉप | एक लाख बार या 5 साल |
उत्पाद Iमागी
