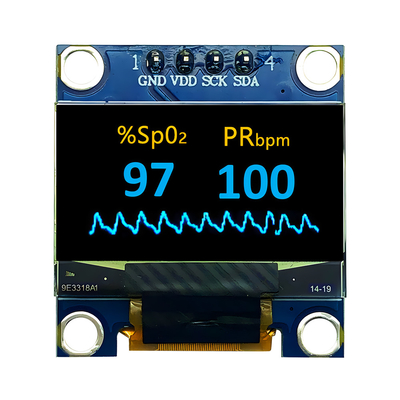

0.96 इंच 128x64 डॉट मैट्रिक्स OLED डिस्प्ले मॉड्यूल 4-पिन I2C इंटरफ़ेस

0.96 इंच 128x64 डॉट मैट्रिक्स OLED डिस्प्ले मॉड्यूल 4-पिन I2C इंटरफ़ेस
0.96 Inch 128x64 Dot Matrix OLED Display Module 4-Pin I2C Interface
0.96 इंच 128x64 डॉट मैट्रिक्स OLED डिस्प्ले मॉड्यूल 4-पिन I2C इंटरफ़ेस 0.96 इंच 128x64 डॉट मैट्रिक्स OLED डिस्प्ले मॉड्यूल 4-पिन I2C इंटरफ़ेस 0.96 इंच 128x64 डॉट मैट्रिक्स OLED डिस्प्ले मॉड्यूल 4-पिन I2C इंटरफ़ेस 0.96 इंच 128x64 डॉट मैट्रिक्स OLED डिस्प्ले मॉड्यूल 4-पिन I2C इंटरफ़ेस 0.96 इंच 128x64 डॉट मैट्रिक्स OLED डिस्प्ले मॉड्यूल 4-पिन I2C इंटरफ़ेस 0.96 इंच 128x64 डॉट मैट्रिक्स OLED डिस्प्ले मॉड्यूल 4-पिन I2C इंटरफ़ेस

बड़ी छवि :  0.96 इंच 128x64 डॉट मैट्रिक्स OLED डिस्प्ले मॉड्यूल 4-पिन I2C इंटरफ़ेस

उत्पाद विवरण:
उत्पत्ति के प्लेस: शेनझेन, चीन
ब्रांड नाम: SAEF
प्रमाणन: ISO9001 / ISO14000
मॉडल संख्या: SFOM096YZ4-12864WB-02
दस्तावेज़: SFOM096YZ4-12864WB-02 Speci...on.pdf
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 3 पीसीएस
मूल्य: The lowest market price guaranteed
पैकेजिंग विवरण: मानक निर्यात पैकेज
प्रसव के समय: 1-3 सप्ताह
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, पेपैल
आपूर्ति की क्षमता: प्रति माह 3000K पीसी

0.96 इंच 128x64 डॉट मैट्रिक्स OLED डिस्प्ले मॉड्यूल 4-पिन I2C इंटरफ़ेस

वर्णन
उत्पाद: 0.96 इंच OLED + 4 पिन PCB संकल्प: 128x64 पिक्सेल
रंग प्रदर्शित करें: सफ़ेद/नीला/पीला नीला फॉन्ट्ज़ संरचना: सीओजी + पीसीबी
इंटरफेस: I2C(IIC) देखने की दिशा: सभी दृश्य कोण
रूपरेखा मंद।: 24.7 × 27 × 3.6 (मिमी) संबंध: हेडर पिन
पिन नंबर: 4 पिन संचालन तापमान।: -40 ℃ से + 85 ℃
जीवनभर: 50,000 घंटे @ 60सीडी/एम2 अनुपालन: पहुंच और RoHS अनुपालन
प्रमुखता देना:

128x64 OLED डिस्प्ले मॉड्यूल

,

0.96 इंच OLED डिस्प्ले मॉड्यूल



इस मद के बारे में SFOM096YZ4-12864WB-02



0.96 इंच 128x64 डॉट मैट्रिक्स ओएलईडी डिस्प्ले मॉड्यूल पेश करते हैं, आपके इलेक्ट्रॉनिक परियोजनाओं और प्रोटोटाइप के लिए सही समाधान।यह OLED मॉड्यूल स्पष्ट दृश्य और जीवंत रंग प्रदान करता है, इसे पहनने योग्य, आईओटी उपकरणों और एम्बेडेड सिस्टम जैसे अनुप्रयोगों के लिए आदर्श बनाता है।



प्रमुख विशेषताएं:

  • उच्च संकल्पःडिस्प्ले 128x64 पिक्सल का रिज़ॉल्यूशन रखता है, जो किसी भी एप्लिकेशन के लिए स्पष्ट और विस्तृत ग्राफिक्स सुनिश्चित करता है।
  • कॉम्पैक्ट आकारःकेवल 0.96 इंच के आकार का यह ओएलईडी मॉड्यूल अंतरिक्ष-प्रतिबंधित डिजाइनों के लिए एकदम सही है।
  • आई2सी इंटरफ़ेसः4-पिन I2C इंटरफेस माइक्रोकंट्रोलर के साथ कनेक्शन और संचार को सरल बनाता है, आपकी परियोजनाओं में आसान एकीकरण प्रदान करता है।
  • चौड़ा देखने का कोणःओएलईडी प्रौद्योगिकी के कारण विभिन्न कोणों से असाधारण दृश्यता का आनंद लें।
  • कम बिजली की खपतःयह डिस्प्ले ऊर्जा कुशल है, जिससे यह बैटरी संचालित अनुप्रयोगों के लिए उपयुक्त है।



चाहे आप एक कस्टम डैशबोर्ड विकसित कर रहे हों, इंटरैक्टिव डिस्प्ले बना रहे हों, या स्मार्ट गैजेट्स डिजाइन कर रहे हों, 096 इंच 128x64 डॉट मैट्रिक्स OLED डिस्प्ले मॉड्यूल एक बहुमुखी विकल्प है जो उच्च प्रदर्शन और विश्वसनीयता प्रदान करता है. आज ही इस उन्नत प्रदर्शन मॉड्यूल के साथ अपनी परियोजनाओं को अपग्रेड करें!





तकनीकी विनिर्देश



04-पिन पीसीबी के साथ 96 इंच के ओएलईडी उत्पादों में आमतौर पर निम्नलिखित तकनीकी विनिर्देश होते हैंः

  • संकल्पः 128x64 पिक्सेल, स्पष्ट पाठ और छवि प्रदर्शन प्रदान करता है।
  • ड्राइवर चिप्स, जैसे कि SSD1306/SSD1315 चिप, कई विकास प्लेटफार्मों के साथ संगत हैं, विकास प्रक्रिया को सरल बनाते हैं।
  • कामकाजी वोल्टेज: आमतौर पर 3V और 5V के बीच, अच्छी पावर संगतता के साथ, 3.3V और 5V लॉजिक स्तरों के साथ संगत, अतिरिक्त स्तर रूपांतरण चिप्स की आवश्यकता के बिना।
  • देखने का कोणः 160 डिग्री से अधिक के सुपर बड़े देखने के कोण के साथ, यह विभिन्न देखने के कोणों पर अच्छा प्रदर्शन सुनिश्चित करता है।
  • रंग विकल्पः विभिन्न दृश्य आवश्यकताओं और डिजाइन वरीयताओं को पूरा करने के लिए पीले नीले, सफेद प्रकाश और शुद्ध नीले जैसे कई रंग विकल्प प्रदान करता है।
  • डिस्प्ले मोडः विभिन्न सूचना प्रदर्शन आवश्यकताओं के लिए उपयुक्त ग्राफिक और पाठ प्रदर्शन सहित कई डिस्प्ले मोड का समर्थन करता है।
  • बिजली की खपतः सामान्य प्रदर्शन परिस्थितियों में, बिजली की खपत केवल 0.06W है, जो पारंपरिक टीएफटी डिस्प्ले की तुलना में बहुत कम है,इसे सख्त बिजली खपत आवश्यकताओं वाले अनुप्रयोगों के लिए उपयुक्त बनाना.
  • स्थापना विधिः 4-पिन पीसीबी डिजाइन अच्छी विद्युत कनेक्शन प्रदान करते हुए मानक सर्किट बोर्ड स्थापना प्रक्रियाओं के माध्यम से निर्धारण की अनुमति देता है।
  • सिग्नल अखंडता: सिग्नल संचरण की स्थिरता और विश्वसनीयता को ध्यान में रखते हुए, सिग्नल हस्तक्षेप को कम करने के लिए पीसीबी वायरिंग को यथासंभव छोटा और सीधा होना चाहिए
  • हीट डिस्पैशन डिजाइनः ओएलईडी ऑपरेशन के दौरान गर्मी उत्पन्न करते हैं, और पीसीबी डिजाइन में हीट डिस्पैशन मार्गों पर विचार करना चाहिए, जैसे कि लेआउट या हीट डिस्पैशन पैड के माध्यम से थर्मल प्रबंधन का अनुकूलन करना।
  • हस्तक्षेप विरोधी डिजाइनः विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) को कम करने के लिए पीसीबी डिजाइन में उचित परिरक्षण और फ़िल्टरिंग उपायों को अपनाया जाना चाहिए।



रूपरेखा



0.96 इंच 128x64 डॉट मैट्रिक्स OLED डिस्प्ले मॉड्यूल 4-पिन I2C इंटरफ़ेस 0







इंटरफेस पिन परिभाषा



पिन नं. प्रतीक विवरण
1 जीएनडी तर्क सर्किट के दौर. यह एक जमीन पिन है, यह जमीन से जुड़ा होना चाहिए.
2 वीडीडी OLED के लिए बिजली की आपूर्ति. यह एक वोल्टेज आपूर्ति पिन है. यह स्रोत से जुड़ा होना चाहिए.
3 एससीएल यह सीरियल घड़ी इनपुट SCL
4 एसडीए यह सीरियल डेटा इनपुट एसडीए





इलेक्ट्रो-ऑप्टिकल विशेषताएं



पद प्रतीक मिनट. टाइप करें। मैक्स. इकाई टिप्पणी
ऑपरेटिंग ल्यूमिनेन्स L 80 100 - cd /m2 सभी पिक्सेल चालू
बिजली की खपत पी - 50 60 mW

30% पिक्सेल चालू

फ्रेम आवृत्ति Fr - 105 - हर्ज -

रंग

समन्वय

नीला सीआईई एक्स 0.11 0.15 0.19



CIE1931

अंधेरा कक्ष
CIE y 0.21 0.25 0.29

प्रतिक्रिया समय

उठो tr - 10 - हम -
क्षय Td - 10 - हम -
कंट्रास्ट अनुपात सीआर 10000:1 - - - अंधेरा कक्ष
देखने का कोण θ 160 - - डिग्री -
परिचालन जीवनकाल शीर्ष 22000 - - घंटों L= 80 cd/m2

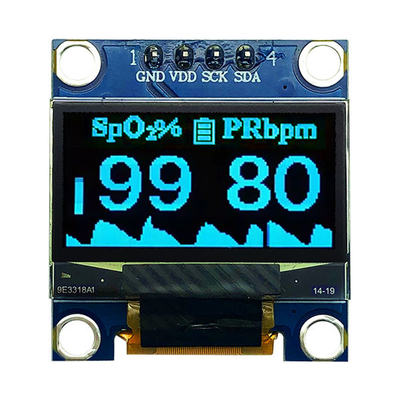

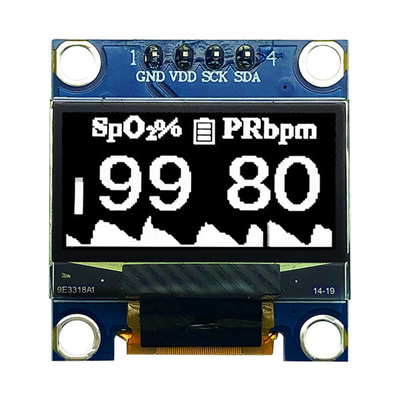

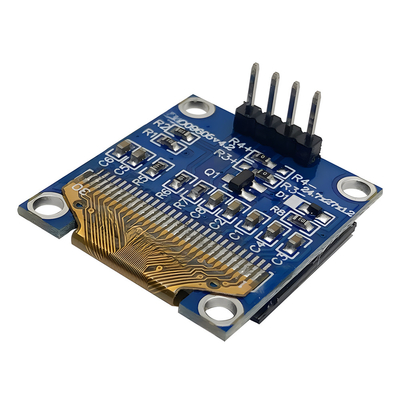

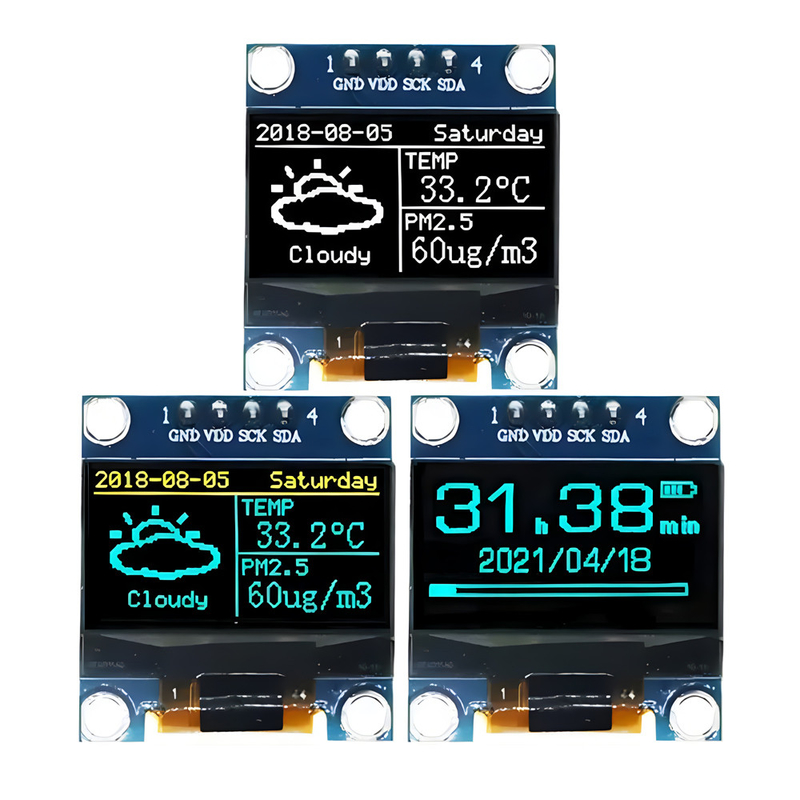

उत्पाद छवि

0.96 इंच 128x64 डॉट मैट्रिक्स OLED डिस्प्ले मॉड्यूल 4-पिन I2C इंटरफ़ेस 1

0.96 इंच 128x64 डॉट मैट्रिक्स OLED डिस्प्ले मॉड्यूल 4-पिन I2C इंटरफ़ेस 20.96 इंच 128x64 डॉट मैट्रिक्स OLED डिस्प्ले मॉड्यूल 4-पिन I2C इंटरफ़ेस 3

0.96 इंच 128x64 डॉट मैट्रिक्स OLED डिस्प्ले मॉड्यूल 4-पिन I2C इंटरफ़ेस 4

0.96 इंच 128x64 डॉट मैट्रिक्स OLED डिस्प्ले मॉड्यूल 4-पिन I2C इंटरफ़ेस 5
