उत्पाद विवरण:
|
| उत्पाद: | 2.42"(2.4") इंच ओएलईडी डिस्प्ले | संकल्प: | 128x64 डॉट्स |
|---|---|---|---|
| प्रदर्शन मोड: | निष्क्रिय मैट्रिक्स | प्रकाशिकी: | सभी दृश्य कोण |
| रूपरेखा मंद।: | 71.0(एल) x 43.5(डब्ल्यू) x 6.0(टी) (मिमी) | सक्रिय क्षेत्र: | 55.01(एल) x 27.5(डब्ल्यू) (मिमी) |
| पिक्सेल पिच: | 0.43 x 0.43 (मिमी) | ड्राइविंग विधि: | 1/64 कार्य चक्र |
| संचालन तापमान: | -40 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस | पिन नंबर: | 7 हेडर पिन |
| इंटरफेस: | एसपीआई इंटरफ़ेस | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 2.42 इंच का OLED डिस्प्ले,128X64 OLED डिस्प्ले,7-पिन SPI OLED डिस्प्ले |
||
एसएईएफ टेक्नोलॉजी के एसएफओएमएस242वाईजेड7-12864डब्लूबीवाईजी-01 ओएलईडी मॉड्यूल का परिचय। एक उन्नत 2.42-इंच 128x64 डॉट मैट्रिक्स ग्राफिक डिस्प्ले। एक कॉम्पैक्ट सक्रिय क्षेत्र के साथ।42 इंच विकर्ण और 71 के कुल आयाम.0 x 43.5 मिमी, यह डिस्प्ले मॉड्यूल उच्च प्रदर्शन और बहुमुखी प्रतिभा के लिए इंजीनियर किया गया है।
उच्च कंट्रास्ट अनुपात: यह ओएलईडी मॉड्यूल 20 का प्रभावशाली कंट्रास्ट अनुपात प्रदान करता है,000:1, आपके अनुप्रयोगों के लिए आश्चर्यजनक दृश्य स्पष्टता और जीवंत रंग प्रतिनिधित्व सुनिश्चित करता है।
कई इंटरफेस विकल्पः मॉड्यूल SPI और I2C (IIC) सहित विभिन्न संचार इंटरफेस का समर्थन करता है,यह माइक्रोकंट्रोलर और विकास प्लेटफार्मों की एक विस्तृत श्रृंखला के साथ एकीकृत करने के लिए आसान बनाता है.
वाइड वोल्टेज रेंजः लॉजिक एप्लीकेशन वोल्टेज 1.65V और 3.3V के बीच काम करता है, जिसका विशिष्ट मान 2.8V है, जो विभिन्न परियोजना आवश्यकताओं को समायोजित करता है।
अनुकूलन योग्य टच पैनल: यद्यपि यह ओएलईडी डिस्प्ले एक अंतर्निहित टचस्क्रीन के साथ नहीं आता है, एक अनुकूलन योग्य टच पैनल विकल्प उपलब्ध है,आपकी विशिष्ट आवश्यकताओं के आधार पर बेहतर अन्तरक्रियाशीलता की अनुमति देना.
SFOMS242YZ7-12864WBYG-01 OLED डिस्प्ले मॉड्यूल विभिन्न अनुप्रयोगों के लिए आदर्श है, जिनमें शामिल हैंः
SFOMS242YZ7-12864WBYG-01 2.42-इंच OLED डिस्प्ले मॉड्यूल के साथ अपनी परियोजनाओं को अपग्रेड करें,औद्योगिक और वाणिज्यिक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उच्च गुणवत्ता वाले दृश्य और विश्वसनीय प्रदर्शन प्रदान करने के लिए डिज़ाइन किया गया.
निर्बाध एकीकरण और उत्कृष्ट प्रदर्शन गुणवत्ता के लिए आज ही अपना ऑर्डर करें!
यांत्रिक आयाम
इंटरफेस पिन परिभाषा
| पिन | प्रतीक | विवरण |
| 1 | जीएनडी | तर्क सर्किट का आधार |
| 2 | वीडीडी | तर्क की शक्ति |
| 3 | एससीके | सीरियल क्लॉक इनपुट. |
| 4 | एसडीए | सीरियल डेटा इनपुट. |
| 5 | RST | यह पिन रीसेट सिग्नल इनपुट है. जब पिन कम है, चिप का आरंभ निष्पादित किया जाता है. सामान्य संचालन के दौरान इस पिन को ऊपर खींचें. |
|
6 |
डीसी |
यह पिन डेटा/कमांड नियंत्रण पिन है. जब पिन ऊपर खींचा जाता है और सीरियल इंटरफ़ेस मोड का चयन किया जाता है, SDIN पर डेटा डेटा के रूप में व्याख्या की जाएगी. जब यह कम खींच लिया है, एसडीआईएन पर डेटा कमांड रजिस्टर में स्थानांतरित किया जाएगा. |
| 7 | सीएस | चिप का चयन करें चिप का चयन तब किया जाता है जब CS0 = L। |
पूर्ण अधिकतम रेटिंग
|
पैरामीटर |
प्रतीक | मिन | अधिकतम | इकाई |
| तर्क के लिए आपूर्ति वोल्टेज | वीडीडी | -0.3 | 4 | वी |
| डिस्प्ले के लिए आपूर्ति वोल्टेज | वीसी | 8 | 17 | वी |
| परिचालन तापमान | शीर्ष | -40 | 70 | सी |
| भंडारण तापमान | टीएसटीजी | -40 | 85 | सी |
| जीवन काल (220 cd/m2) | 13,000 | - | घडी | |
| जीवन काल (200 cd/m2) | 15,000 | - | घडी | |
|
जीवन काल (180 cd/m2) |
16,000 | - | घडी |
डीसी विशेषताएं
|
|
प्रतीक | शर्तें | मिन | प्रकार | अधिकतम |
इकाई |
| तर्क के लिए आपूर्ति वोल्टेज | वीडीडी | 1.65 | 2.8 | 3.3 | वी | |
| डिस्प्ले के लिए आपूर्ति वोल्टेज | वीसी | 11.5 | 12 | 12.5 | वी | |
| उच्च स्तरीय इनपुट | एचआईवी | 0.8×वीडीडी | - | - | वी | |
| निम्न स्तर का इनपुट | वीआईएल | - | - | 0.2×वीडीडी | वी | |
| उच्च स्तरीय आउटपुट | वीओएच | IOUT = 100μA, 3.3MHz | 0.9×वीडीडी | - | - | वी |
| कम स्तर का आउटपुट | VOL | IOUT = 100μA, 3.3MHz | - | - | 0.1×वीडीडी | वी |
|
वीडीडी आपूर्ति करंट वीडीडी = 2.8V, वीसीसी = 12, IREF = 10uA, नहीं संलग्न पैनल, डिस्प्ले चालू, सभी चालू, |
आईडीडी |
कंट्रास्ट = FFh |
- |
90 |
110 |
μA |
|
वीसीसी आपूर्ति करंट VDD = 2.8V, VCC = 12, IREF = 10uA, कोई पैनल नहीं संलग्न, डिस्प्ले चालू, सभी चालू |
आईसीसी |
- |
450 |
580 |
μA |
|
|
खंड आउटपुट वर्तमान, VDD = 2.8V, वीसीसी = 12 वी, IREF=10uA, डिस्प्ले ON. |
आईएसईजी |
कंट्रास्ट=FFh | 280 | 310 | 340 |
μA |
| कंट्रास्ट=AFh | - | 215 | - | |||
| कंट्रास्ट=7Fh | - | 155 | - | |||
| कंट्रास्ट=3Fh | - | 78 | - | |||
| कंट्रास्ट=0Fh | 20 | - | ||||
|
वीडीडी के लिए स्लीप मोड वर्तमान |
आईडीडी, स्लीप |
वीडीडी = 1.65V~3.3V, वीसीसी = 7V~16V डिस्प्ले बंद, नहीं संलग्न पैनल |
- |
- |
10 |
μA |
|
वीसीसी के लिए स्लीप मोड वर्तमान |
आईसीसी, स्लीप |
वीडीडी = 1.65V~3.3V, वीसीसी = 7V~16V डिस्प्ले बंद, नहीं संलग्न पैनल |
- |
- |
10 |
μA |
विद्युत विनिर्देश
|
विशेषताएं |
प्रतीक | शर्तें | मिन | प्रकार | अधिकतम | इकाई |
| सामान्य मोड में विद्युत खपत | सभी पिक्सेल चालू | - | 17 | 25 | mA | |
| स्टैंडबाय मोड वर्तमान खपत | स्टैंडबाय मोड 10% पिक्सेल चालू | - | 0.5 | 1.5 | mA | |
| सामान्य मोड में बिजली की खपत | सभी पिक्सेल चालू | - | 71.5 | 97.5 | mW | |
| स्टैंडबाय मोड में बिजली की खपत | स्टैंडबाय मोड 10% पिक्सेल चालू | - | 6.5 | 19.5 | mW | |
| चमक | lbr | - | 90 | 110 | - | cd/m2 |
| सी.आई.ई. (श्वेत) |
(x) (y) |
सी.आई.ई. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| अंधेरे कमरे का अंतर | सीआर | - | 2000:1 | - | - | |
|
देखने का कोण
|
- | 160 | - | - | डिग्री |

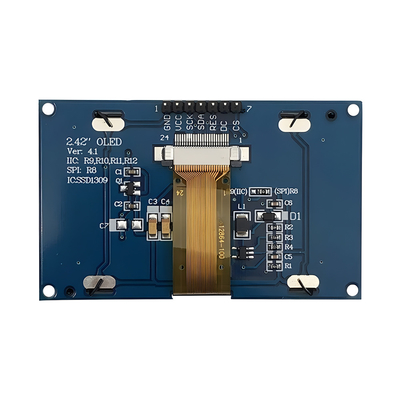

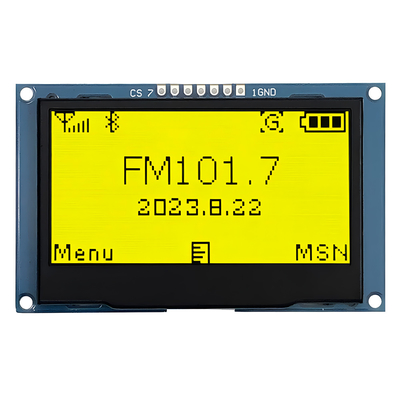

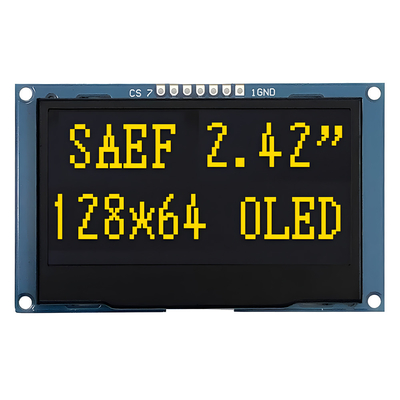

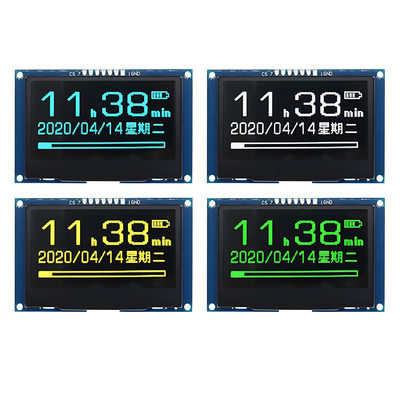

उत्पाद छवि
