उत्पाद विवरण:
|
| उत्पाद: | 0.96" SPI OLED | संरचना: | सीओजी + पीसीबी |
|---|---|---|---|
| संकल्प: | 128x64 पिक्सेल | इंटरफेस: | एसपीआई |
| देखने का कोण: | सभी देखने के कोण | पिन नंबर: | 7 पिन |
| रंग: | सफेद या नीला वैकल्पिक | मॉड्यूल आकार: | 27.5 (डब्ल्यू) × 27.8 (एच) × 2.7 (टी) |
| ग्लास: | PMOLED (निष्क्रिय मैट्रिक्स OLED) | नियंत्रक: | एसएसडी 1306 या समकक्ष |
| विद्युत आपूर्ति: | 3वी/5वी | ऑपरेटिंग टेम्प.: | -40 ℃ से + 85 ℃ |
| इसके विपरीत अनुपात: | 2000 : 1 (डार्क रूम कंट्रास्ट) | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 0.96 इंच OLED डिस्प्ले मॉड्यूल,128x64 0.96 इंच OLED डिस्प्ले,IoT 0.96 इंच OLED डिस्प्ले |
||
इस उत्पाद के बारे मेंः SFOM096YZ7-12864WB-01
0.96 इंच का OLED डिस्प्ले पेश करते हैं - SSD1306 SPI, 128x64 आपके Arduino और IoT परियोजनाओं के लिए सही साथी! यह उच्च गुणवत्ता,कॉम्पैक्ट डिस्प्ले में 128x64 पिक्सल का शानदार रिज़ॉल्यूशन होता है, स्पष्ट, स्पष्ट दृश्य प्रदान करता है जो आपकी परियोजना को बढ़ाता है और आपके डेटा को सुंदर रूप से प्रदर्शित करता है।
प्रमुख विशेषताएं:
जीवंत प्रदर्शन: अपने ओएलईडी प्रौद्योगिकी के साथ, यह डिस्प्ले उच्च कंट्रास्ट और गहरे काले रंग प्रदान करता है, यह सुनिश्चित करता है कि आपके ग्राफिक्स और टेक्स्ट जीवंत रंगों और तेज विवरणों के साथ बाहर खड़े हों।
कॉम्पैक्ट साइज़ः केवल 0.96 इंच के विकर्ण के साथ, यह संकीर्ण स्थानों में फिट होने के लिए पर्याप्त छोटा है जबकि अभी भी विभिन्न अनुप्रयोगों के लिए उपयुक्त एक प्रभावशाली देखने का क्षेत्र प्रदान करता है।
आसान एकीकरणः SSD1306 नियंत्रक और SPI इंटरफ़ेस आपके मौजूदा Arduino या IoT सेटअप में कनेक्ट और एकीकृत करने के लिए अविश्वसनीय रूप से आसान बनाते हैं। न्यूनतम प्रयास के साथ उठें और चलें!
कम बिजली की खपतः बैटरी संचालित अनुप्रयोगों के लिए आदर्श, यह ओएलईडी डिस्प्ले बहुत कम बिजली की खपत करता है, जिससे आपकी परियोजनाएं लगातार चार्ज या बैटरी प्रतिस्थापन के बिना अधिक समय तक चल सकती हैं।
बहुमुखी अनुप्रयोगः परियोजनाओं की एक विस्तृत श्रृंखला के लिए एकदम सही, सहित पहनने योग्य, पोर्टेबल उपकरणों, स्मार्ट घर गैजेट्स, और अधिक। चाहे आप सरल पाठ संदेश या जटिल ग्राफिक्स प्रदर्शित कर रहे हैं,इस डिस्प्ले ने आपको कवर किया है.
हमें क्यों चुनें?
संयुक्त राज्य अमेरिका में सर्वश्रेष्ठ मूल्यः हम गुणवत्ता पर समझौता किए बिना सबसे अधिक प्रतिस्पर्धी मूल्य प्रदान करते हैं, यह सुनिश्चित करते हुए कि आपको अपने पैसे के लिए सर्वोत्तम मूल्य प्राप्त हो।
उत्कृष्ट सहायताः हमारी समर्पित ग्राहक सहायता टीम आपको स्थापना से लेकर परियोजना विचारों तक, जो कुछ भी आपको चाहिए, उसकी सहायता करने के लिए यहां है।
0.96 इंच OLED डिस्प्ले - SSD1306 SPI, 128x64 के साथ अपनी विनिर्माण परियोजनाओं को उन्नत करें।आज ही अपना ऑर्डर करें और आसानी से असाधारण डिस्प्ले बनाना शुरू करें.
बाहरी आयाम
इंटरफेस पिन परिभाषा
| पिन | प्रतीक | विवरण |
| 1 | जीएनडी | तर्क सर्किट का आधार |
| 2 | वीडीडी | तर्क की शक्ति |
| 3 | एससीके | सीरियल क्लॉक इनपुट. |
| 4 | एसडीए | सीरियल डेटा इनपुट. |
| 5 | RST | यह पिन रीसेट सिग्नल इनपुट है.जब पिन कम है, चिप का आरंभ निष्पादित किया जाता है.सामान्य संचालन के दौरान इस पिन खींच उच्च रखें. |
| 6 | डीसी | यह पिन डेटा/कमांड नियंत्रण पिन है.जब पिन ऊपर खींचा जाता है और सीरियल इंटरफ़ेस मोड चुना जाता है,एसडीआईएन पर डेटा को डेटा के रूप में व्याख्या की जाएगी.जब इसे नीचे खींचा जाता है,एसडीआईएन पर डेटा कमांड रजिस्टर में स्थानांतरित किया जाएगा.आई2सी मोड में, यह पिन दास पते के चयन के लिए एसए0 के रूप में कार्य करता है. |
| 7 | सीएस | चिप का चयन करें. चिप का चयन तब किया जाता है जब CS0="L". |
इलेक्ट्रो-ऑप्टिकल विशेषताएं
| पद | प्रतीक | मिनट. | टाइप करें। | मैक्स. | इकाई | टिप्पणी | |
| ऑपरेटिंग ल्यूमिनेन्स | L | 80 | 100 | - | cd /m2 | सभी पिक्सेल चालू | |
| बिजली की खपत | पी | - | 50 | 60 | mW | 30% पिक्सेल चालू | |
| फ्रेम आवृत्ति | Fr | - | 105 | - | हर्ज | - | |
|
रंग समन्वय |
नीला | सीआईई एक्स | 0.11 | 0.15 | 0.19 |
CIE1931 |
अंधेरा कक्ष |
| CIE y | 0.21 | 0.25 | 0.29 | ||||
| प्रतिक्रिया समय | उठो | tr | - | 10 | - | हम | - |
| क्षय | Td | - | 10 | - | हम | - | |
| कंट्रास्ट अनुपात | सीआर | 10000:1 | - | - | - | अंधेरा कक्ष | |
| देखने का कोण | θ | 160 | - | - | डिग्री | - | |
| परिचालन जीवनकाल | शीर्ष | 22000 | - | - | घंटों | L= 80 cd/m2 | |

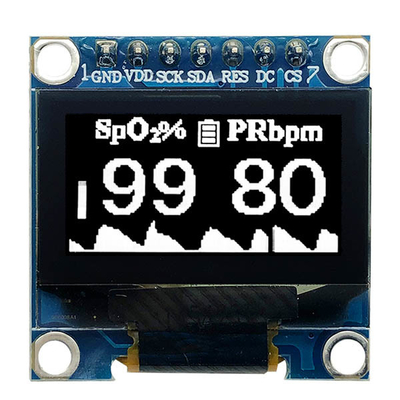

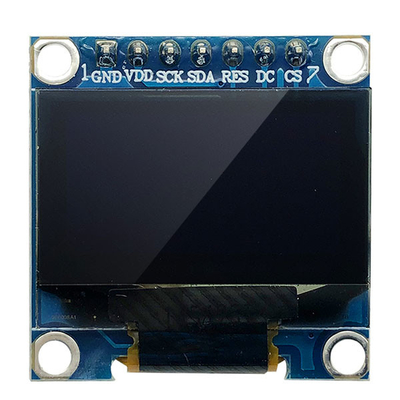

उत्पाद छवि
