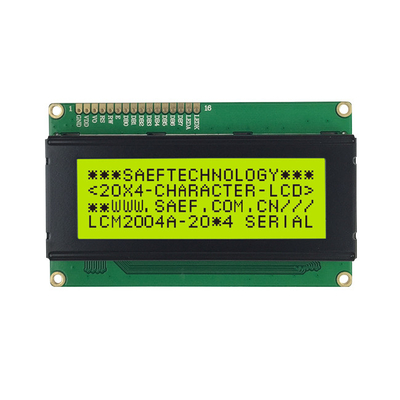

20x4 कैरेक्टर एलसीडी डिस्प्ले मॉड्यूल पीला/हरा STN 3.3V लॉजिक बैकलाइट -20°C-70°C देखने की दिशा 6 बजे अनुपालन REACH RoHS अनुरूप

20x4 कैरेक्टर एलसीडी डिस्प्ले मॉड्यूल पीला/हरा STN 3.3V लॉजिक बैकलाइट -20°C-70°C देखने की दिशा 6 बजे अनुपालन REACH RoHS अनुरूप
20x4 कैरेक्टर एलसीडी डिस्प्ले मॉड्यूल पीला/हरा STN 3.3V लॉजिक बैकलाइट -20°C-70°C देखने की दिशा 6 बजे अनुपालन REACH RoHS अनुरूप 20x4 कैरेक्टर एलसीडी डिस्प्ले मॉड्यूल पीला/हरा STN 3.3V लॉजिक बैकलाइट -20°C-70°C देखने की दिशा 6 बजे अनुपालन REACH RoHS अनुरूप 20x4 कैरेक्टर एलसीडी डिस्प्ले मॉड्यूल पीला/हरा STN 3.3V लॉजिक बैकलाइट -20°C-70°C देखने की दिशा 6 बजे अनुपालन REACH RoHS अनुरूप

बड़ी छवि :  20x4 कैरेक्टर एलसीडी डिस्प्ले मॉड्यूल पीला/हरा STN 3.3V लॉजिक बैकलाइट -20°C-70°C देखने की दिशा 6 बजे अनुपालन REACH RoHS अनुरूप

उत्पाद विवरण:
उत्पत्ति के प्लेस: शेनझेन, चीन
ब्रांड नाम: SAEF
प्रमाणन: ISO9001 / ISO14000
मॉडल संख्या: SFBM2004HX-AY (3.3V)
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 3 पीसीएस
मूल्य: The lowest market price guaranteed
पैकेजिंग विवरण: मानक निर्यात पैकेज
प्रसव के समय: 1-5 सप्ताह
भुगतान शर्तें: पेपैल, टी/टी
आपूर्ति की क्षमता: प्रति माह 3000K पीसी

20x4 कैरेक्टर एलसीडी डिस्प्ले मॉड्यूल पीला/हरा STN 3.3V लॉजिक बैकलाइट -20°C-70°C देखने की दिशा 6 बजे अनुपालन REACH RoHS अनुरूप

वर्णन
डिस्प्ले प्रकार: संप्रतीक एलसीडी प्रारूप: 20 अक्षर x 4 लाइनें
प्रौद्योगिकी: Stn सकारात्मक प्रसारण रंग प्रदर्शित करें: पीले हरे
देखने की दिशा: 6 बजे बैकलाइट: सफेद एलईडी (साइड-लिट)
इंटरफेस: 8-बिट समानांतर (HD44780 संगत) चालक आई.सी: एसपीएलसी780डी
तार्किक वोल्टेज: 3.3 संचालन तापमान: -20 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस
जीवनभर: 40,000 घंटे अनुपालन: पहुंच और RoHS अनुपालन
प्रमुखता देना:

20x4 कैरेक्टर एलसीडी डिस्प्ले

,

STN कैरेक्टर एलसीडी डिस्प्ले मॉड्यूल

,

वर्ण एलसीडी डिस्प्ले मॉड्यूल



HMI और नियंत्रण प्रणालियों के लिए औद्योगिक 20 × 4 कैरेक्टर LCD मॉड्यूल



सेफ टेक्नोलॉजी का मजबूत डिस्प्ले कठोर वातावरण में स्पष्ट पीला/हरा टेक्स्ट प्रदान करता है, जिसे जर्मन और अमेरिकी औद्योगिक स्वचालन के लिए 3.3V संगतता के साथ इंजीनियर किया गया है।



इंजीनियरों के लिए मुख्य लाभ:

HD44780-संगत डिज़ाइन

  • विरासत प्रणालियों के लिए प्लग-एंड-प्ले प्रतिस्थापन | 8-बिट समानांतर इंटरफ़ेस | SPLC780D नियंत्रक

​​औद्योगिक-ग्रेड विश्वसनीयता

  • -20 डिग्री सेल्सियस कोल्ड स्टार्ट क्षमता (परीक्षण @ -20 डिग्री सेल्सियस 120 घंटे के लिए)
  • ESD सुरक्षा: ±8kV एयर / ±4kV संपर्क डिस्चार्ज
  • कंपन प्रतिरोधी (10-55Hz, 1.5 मिमी आयाम)

अनुकूलित बिजली दक्षता

  • लॉजिक और बैकलाइट के लिए सिंगल 3.3V आपूर्ति
  • कम खपत: 0.8mA अधिकतम (लॉजिक) + 40mA (LED)
  • कंट्रास्ट समायोजन के लिए VO पिन



तकनीकी विशिष्टताएँ:

कैरेक्टर का आकार: 4.76 × 2.96 मिमी

दृश्य क्षेत्र: 77 × 25.2 मिमी

आयाम: 98 × 60 × 13.2 मिमी

ड्यूटी/बायस: 1/16 ड्यूटी, 1/5 बायस



अनुप्रयोग:

फैक्टरी ऑटोमेशन (इंडस्ट्री 4.0)

CNC मशीन नियंत्रण | चिकित्सा उपकरण

प्रयोगशाला उपकरण | HVAC सिस्टम

खुदरा POS टर्मिनल | एम्बेडेड नियंत्रक



अनुपालन और वारंटी:

RoHS/REACH अनुरूप | ISO 9001/14001 प्रमाणित

1 साल की वारंटी | MIL-STD-105E निरीक्षण मानक




यांत्रिक आयाम

20x4 कैरेक्टर एलसीडी डिस्प्ले मॉड्यूल पीला/हरा STN 3.3V लॉजिक बैकलाइट -20°C-70°C देखने की दिशा 6 बजे अनुपालन REACH RoHS अनुरूप 0





विशेषताएँ



आइटम मानक मान
डिस्प्ले प्रकार 20 कैरेक्टर × 4 लाइनें
एलसीडी प्रकार STN, पॉजिटिव, पीला/हरा, ट्रांसमिसिव
ड्राइवर स्थिति एलसीडी मॉड्यूल: 1/16 ड्यूटी, 1/5 बायस
देखने की दिशा 6 ओ'क्लॉक
बैकलाइट प्रकार साइड व्हाइट
इंटरफ़ेस 8-बिट MPU इंटरफ़ेस
ड्राइवर IC SPLC780D





यांत्रिक विशिष्टताएँ



आइटम मानक मान यूनिट
रूपरेखा आयाम 98(L) * 60(W) * अधिकतम 13.2(T) मिमी
दृश्य क्षेत्र 77(L) * 25.2(W) मिमी
डॉट आकार 0.56(W) × 0.56(H) मिमी
डॉट पिच 0.6(W) × 0.6(H) मिमी
कैरेक्टर का आकार 4.76(W) × 2.96(H) मिमी





पूर्ण अधिकतम रेटिंग



आइटम प्रतीक स्थिति न्यूनतम अधिकतम यूनिट
सिस्टम बिजली आपूर्ति वोल्टेज VDD - -0.3 3.5 V
एलसीडी ड्राइवर आपूर्ति वोल्टेज VLCD - VDD-12 VDD-0.3 V
इनपुट वोल्टेज VIN - -0.3 VDD + 0.3 V
ऑपरेटिंग तापमान TOP - -20 70 डिग्री सेल्सियस
भंडारण तापमान TST - -30 80 डिग्री सेल्सियस
भंडारण आर्द्रता HD Ta< 40 डिग्री सेल्सियस 20 90 %RH





DC विद्युत विशेषताएँ



आइटम प्रतीक स्थिति न्यूनतम टाइप. अधिकतम यूनिट
लॉजिक आपूर्ति वोल्टेज VDD - - 3.3 - V
इनपुट हाई वोल्टेज VIH - 0.8VDD - VDD V
इनपुट लो वोल्टेज VIL - GND - 0.3VDD V
आउटपुट हाई वोल्टेज VOH - 0.7VDD - VDD V
आउटपुट लो वोल्टेज VOL - GND - 0.2VDD V

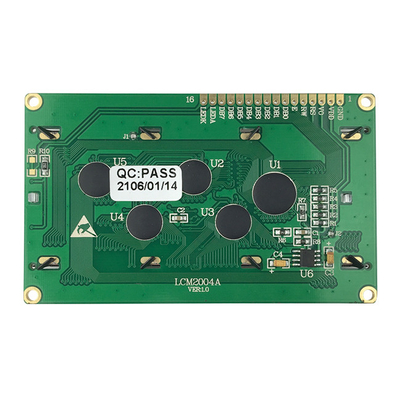

उत्पाद छवियाँ

20x4 कैरेक्टर एलसीडी डिस्प्ले मॉड्यूल पीला/हरा STN 3.3V लॉजिक बैकलाइट -20°C-70°C देखने की दिशा 6 बजे अनुपालन REACH RoHS अनुरूप 1

20x4 कैरेक्टर एलसीडी डिस्प्ले मॉड्यूल पीला/हरा STN 3.3V लॉजिक बैकलाइट -20°C-70°C देखने की दिशा 6 बजे अनुपालन REACH RoHS अनुरूप 2
