उत्पाद विवरण:
|
| Display Resolution: | 128 x 64 Dots | Display Type: | FSTN (Positive/Negative) |
|---|---|---|---|
| View Direction: | 6 O'clock | Driver IC: | ST7567 |
| Interfaces: | Parallel/Serial (4-Line SPI) | Backlight: | 3x White LEDs (3.0V, 45mA) |
| Operating Voltage: | 1.7–3.3V (VDD) | Operating Temp: | -20°C to +70°C |
| Storage Temp: | -30°C to +80°C | Outline Size: | 58.70 × 38.50 × 4.50 mm |
| Viewing Area: | 53.60 × 29.00 mm | Warranty: | 1 Year Functional Defect Coverage |
| Life Time: | 40,000 hours | Compliance: | REACH & RoHS Compliant |
| प्रमुखता देना: | मोनोक्रोम डिस्प्ले मॉड्यूल,कोग मोनोक्रोम डिस्प्ले मॉड्यूल,डॉट मैट्रिक्स FSTN COG LCD |
||
उत्पाद विवरण
SFBM12864JH-7294AN एक उच्च-विश्वसनीयता वाला 128x64 मोनोक्रोम ग्राफिक LCD मॉड्यूल है जिसे मांग वाले औद्योगिक और एम्बेडेड अनुप्रयोगों के लिए डिज़ाइन किया गया है। ST7567 ड्राइवर IC, FSTN डिस्प्ले तकनीक और 6 o'clock व्यूइंग डायरेक्शन की विशेषता के साथ, यह विस्तृत तापमान संचालन (-20°C से +70°C) के साथ स्पष्ट दृश्य प्रदान करता है। ISO-प्रमाणित गुणवत्ता की तलाश करने वाले जर्मन और अमेरिकी बाजारों के लिए आदर्श।
मजबूत इंटरफ़ेस: लचीले MCU एकीकरण (Arduino, Raspberry Pi, STM32) के लिए 6800/8080 समानांतर और 4-लाइन सीरियल SPI का समर्थन करता है।
अनुकूलित बैकलाइट: समान रोशनी के साथ 3x ऊर्जा-कुशल सफेद LEDs (3.0V, 45mA)।
विस्तारित स्थायित्व: शॉक/वाइब्रेशन (MIL-STD-202G), ESD सुरक्षा (±2kV), और नमी प्रतिरोध (95% RH, 500 घंटे) के लिए प्रमाणित।
आसान एकीकरण: सामान्य 128x64 मॉड्यूल के लिए पिन-संगत प्रतिस्थापन के साथ 30-पिन FPC कनेक्टर।
पावर: 1.7–3.3V DC (typ. 150µA @ 3.0V, डिस्प्ले ON)।
समय: उच्च गति डेटा ट्रांसफर के लिए 240ns चक्र समय (3.3V)।
ऑप्टिक्स: 75Hz फ्रेम दर, 1/65 ड्यूटी चक्र।
प्रमाणन: RoHS, REACH, ISO 9001/14001।
औद्योगिक HMIs, चिकित्सा मॉनिटर, ऑटोमोटिव डैशबोर्ड।
स्मार्ट सेंसर, IoT डिवाइस, प्रयोगशाला उपकरण।
कार्यात्मक दोषों के खिलाफ 1 साल की वारंटी।
महत्वपूर्ण उपयोग नोट: बर्न-इन को रोकने के लिए 30 मिनट से अधिक समय तक स्थिर छवियों से बचें। स्वचालित स्लीप मोड की अनुशंसा की जाती है।
विशेषताएँ
| आइटम | सामग्री | यूनिट |
| एलसीडी प्रकार | FSTN पॉजिटिव/नेगेटिव | - |
| देखने की दिशा | 6:00 | ओ'क्लॉक |
| मॉड्यूल का आकार (W×H×T) | 58.70×38.50×4.50 (FPC लंबाई को छोड़कर) | मिमी |
| देखने का क्षेत्र (W×H) | 53.60×29.00 | मिमी |
| ड्राइवर IC | ST7567 | - |
| डॉट्स की संख्या | 128X64 | - |
| बैकलाइट प्रकार | 3 एलईडी सफेद 3.0V 45mA | - |
| इंटरफ़ेस प्रकार | सीरियल/पैरेलल इंटरफ़ेस | - |
| ऑपरेटिंग तापमान | -20 ~ 70 | oC |
| भंडारण तापमान | -30 ~ 80 | oC |
इंटरफ़ेस पिन परिभाषा
| पिन नंबर | प्रतीक | पिन विवरण |
| 1 | NC | NC |
| 2 | PS | समानांतर मोड में समानांतर/सीरियल डेटा इनपुट चयन इनपुट पिन |
| 3 | C86 | समानांतर मोड में माइक्रोप्रोसेसर इंटरफ़ेस चयन इनपुट पिन |
| 4~8 | NC | NC |
| 9 | VG | VG सकारात्मक फ्रेम पर सेगमेंट सर्किट के लिए LCD ड्राइविंग वोल्टेज है |
| 10 | NC | NC |
| 11 | NC | NC |
| 12 | XV0 | XV0 सकारात्मक फ्रेम पर सामान्य सर्किट के लिए LCD ड्राइविंग वोल्टेज है |
| 13 | V0 | V0 नकारात्मक फ्रेम पर सामान्य सर्किट के लिए LCD ड्राइविंग वोल्टेज है |
| 14 | NC | NC |
| 15 | NC | NC |
| 16 | VSS | ग्राउंड |
| 17 | VDD | बिजली की आपूर्ति (+3.0) |
| 18~25 | D7-D0 | डेटा बस |
| 26 | RD/E | रीड चयन सिग्नल |
| 27 | WR | राइट चयन सिग्नल इनपुट |
| 28 | A0 | डेटा या कमांड चयन सिग्नल इनपुट |
| 29 | RES | एक रीसेट पिन। |
| 30 | CS | चिप चयन सिग्नल इनपुट (कम सक्रिय) |
यांत्रिक रूपरेखा आयाम
इलेक्ट्रॉनिक विशेषताएँ
| विशेषता | प्रतीक | मानक मूल्य | यूनिट | ||
| न्यूनतम | TYP | अधिकतम | |||
| बिजली की आपूर्ति वोल्टेज(1) | VDD | 3.1 | 3.3 | 3.5 | V |
| बिजली की आपूर्ति वोल्टेज(2) | LCD | 9.6 | 9.8 | 10.0 | V |
| डिस्प्ले पैटर्न करंट | IDD | 0.58 | 1.4 | mA | |
| इनपुट रिसाव करंट | IIL | 1.5 | uA | ||
| इनपुट लॉजिक LOW | VIL | 0.2VDD | |||
| इनपुट लॉजिक HIGH | VIH | 0.8VDD | |||
| आउटपुट लॉजिक LOW | VOL | 0.2VDD | |||
| आउटपुट लॉजिक HIGH | VOH | 0.8VDD | |||
| ऑपरेटिंग तापमान | TOPR | -20 | － | +70 | °C |
| भंडारण तापमान | TSTG | -30 | － | +80 | °C |
ऑप्टिकल विशेषताएँ
| आइटम | प्रतीक | तापमान(℃) | रेटिंग | यूनिट | |||
| न्यूनतम | Typ | अधिकतम | |||||
| प्रतिक्रिया समय | बढ़ने का समय | Tr | 25 | 200 | ms | ||
| गिरने का समय | Tf | 25 | 200 | ||||
| फ्रेम आवृत्ति | FR | 25 | 64 | Hz | |||
| देखने का कोण Cr≧2 | θ=90 | θ1 | 25 | 15 | डिग्री | ||
| θ=270 | θ2 | 35 | |||||
| θ=0 | θ3 | 30 | |||||
| θ=180 | θ4 | 30 | |||||
| देखने की दिशा | 6 ओ'क्लॉक | ||||||
| कंट्रास्ट अनुपात | Cr | 25 | 2 | -- | |||
| वर्तमान खपत | Is | 25 | 6 | uA | |||
| धारिता | C | 25 | 5 | nF | |||

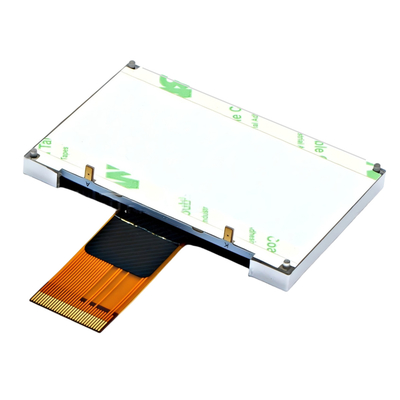

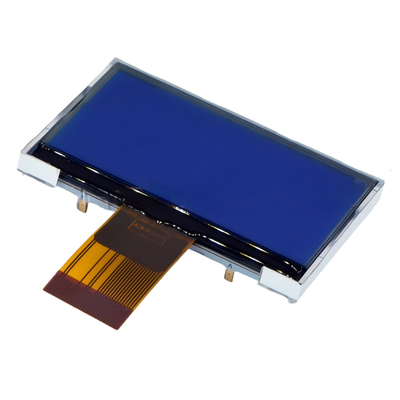

उत्पाद छवि
