उत्पाद विवरण:
|
डिस्प्ले प्रकार: | 20 वर्ण x 4 लाइनें STN LCD | वोल्टेज: | 3.0V ± 0.2V (कम बिजली की खपत) |
---|---|---|---|
देखने की दिशा: | 6 बजे | इंटरफेस: | 8-बिट MPU समानांतर |
चालक आई.सी: | SPLC780D या समकक्ष (औद्योगिक-ग्रेड) | बैकलाइट: | पीले-हरे एलईडी (100 सीडी/मीटर टाइप)। |
संचालन तापमान: | -20 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस | आयाम: | 98 (एल) x 60 (डब्ल्यू) x 13.2 (टी) |
देखने के क्षेत्र: | 77 (एल) * 25.2 (डब्ल्यू) | विपरीत समायोजन: | वो पिन (आसान ट्यूनिंग) |
कर्तव्य/पूर्वाग्रह: | 1/16 कर्तव्य, 1/5 पूर्वाग्रह | ईएसडी सुरक्षा: | ± 8KV हवा / ± 4KV संपर्क (मजबूत) |
विश्वसनीयता: | MIL-STD-105E परीक्षण (औद्योगिक स्थायित्व) | अनुपालन: | ROHS, REACH, EU निर्देश |
प्रमुखता देना: | एसटीएन 20x4 चरित्र एलसीडी मॉड्यूल,पीला/हरा 20x4 एलसीडी मॉड्यूल |
औद्योगिक और एम्बेडेड सिस्टम के लिए पेशेवर ग्रेड 20x4 एलसीडी
SFBM2004HX-A-Y एक उच्च विश्वसनीयता 20×4 वर्ण एलसीडी मॉड्यूल है जिसे स्वचालन, चिकित्सा उपकरणों और प्रयोगशाला उपकरणों में मांग वाले अनुप्रयोगों के लिए इंजीनियर किया गया है।अति कम बिजली की खपत के साथ 3V पर काम करना (0.15mA typ.), यह औद्योगिक तापमान सीमाओं (-20°C से +70°C) में असाधारण प्रदर्शन प्रदान करता है।
मुख्य तकनीकी लाभ
तकनीकी विनिर्देश गहरी गोता
अनुपालन और दीर्घायु
डिजाइन इंजीनियरों के लिए
पूर्ण डेटाशीट में पिनआउट आरेख, समय तरंगों (पृष्ठ 9) और डीडीआरएएम मानचित्रण तालिकाओं को डाउनलोड करें। एआरएम, पीआईसी और एवीआर एमसीयू के साथ संगत।
यांत्रिक आयाम
विनिर्देश
पद | मानक मूल्य |
प्रदर्शन प्रकार | 20 वर्णों की 4 पंक्तियाँ |
एलसीडी प्रकार | एसटीएन ((वाई-जी), पॉजिटिव, ट्रांसमिसिव |
चालक की स्थिति | एलसीडी मॉड्यूलः 1/16Duty, 1/5Bias |
देखने की दिशा | 6 बजे |
बैकलाइट प्रकार | पीला हरा |
इंटरफेस | 8-बिट एमपीयू इंटरफ़ेस |
ड्राइवर आईसी | SPLC780D |
पूर्ण अधिकतम रेटिंग
पद | प्रतीक | स्थिति | मिनट. | मैक्स. | इकाई |
सिस्टम पावर सप्लाई वोल्टेज | वीडीडी | - | -0.3 | 5.5 | वी |
एलसीडी ड्राइवर आपूर्ति वोल्टेज | वीएलसीडी | - | 4.0 | 5.0 | वी |
इनपुट वोल्ट | वीआईएन | - | -0.3 | 5.5 | वी |
परिचालन तापमान | शीर्ष | - | -20 | 70 | °C |
भंडारण तापमान | टीएसटी | - | -30 | 80 | °C |
भंडारण आर्द्रता | एचडी | Ta < 40 °C | 20 | 80 | % आरएच |
डीसी विद्युत विशेषताएं
पद | प्रतीक | स्थिति | मिनट. | टाइप करें। | मैक्स. | इकाई |
तार्किक आपूर्ति वोल्टेज | वीडीडी | - | 2.8 | 3.0 | 3.5 | वी |
इनपुट उच्च वोल्टेज | एचआईवी | - | 2.2 | - | 5.0 | वी |
इनपुट निम्न वोल्टेज | वीआईएल | - | 0 | - | 0.6 | वी |
आउटपुट उच्च वोल्टेज | वीओएच | - | 2.4 | - | 5.0 | वी |
आउटपुट निम्न वोल्टेज | VOL | - | 0 | - | 0.4 | वी |
बैकलाइट विशेषताएं
पद | प्रतीक | शर्तें | मिनट. | टाइप करें। | मैक्स. | इकाई |
आगे का वोल्टेज | Vf | यदि=30mA | 2.9 | 3.0 | 3.1 | वी |
रिवर्स करंट | इर | यदि=5v | 5 | uA | ||
औसत चमक | IV | यदि=30mA | 100 | cd/m2 | ||
एकरूपता | Δ% | IVMin / IVMax *100% | 75 | - | - | % |
रंग | Y-G |

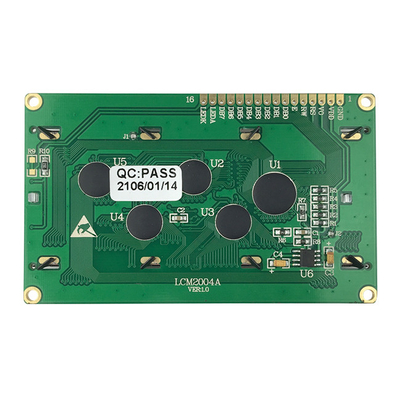

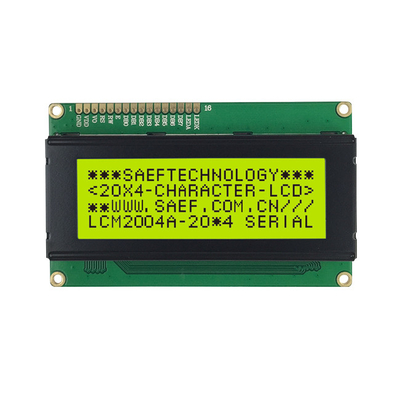

उत्पाद छवि

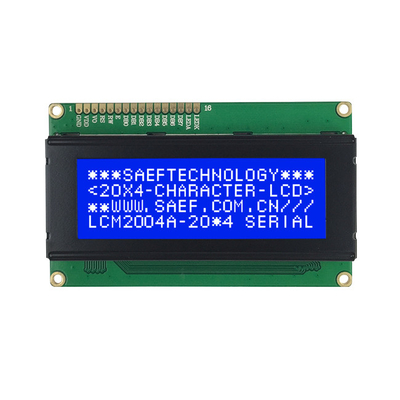

एसटीएन नीला मोड वैकल्पिक
