उत्पाद विवरण:
|
| कीवर्ड: | यूएसबी पीसीएपी टीएफटी डिस्प्ले 15.6 इंच | संकल्प: | 1920*1080 पिक्सल |
|---|---|---|---|
| एलसीडी आकार: | 350.76 x 204.96 x 2.9 मिमी (टच के बिना) | टच के साथ एलसीडी: | 384.4 x 231.3 x 9.25 मिमी (टच के साथ) |
| सक्रिय क्षेत्र: | 527.4 x 296.46 मिमी | एलसीडी इंटरफ़ेस: | ईडीपी |
| सीटीपी इंटरफ़ेस: | USB | टच स्क्रीन: | सीटीपी (कैपेसिटिव टच स्क्रीन) |
| भूतल चमक: | 300 सीडी/एम2 - 1000 सीडी/एम2 | संचालन तापमान।: | -10 ℃ से + 60 ℃ |
| भंडारण अस्थायी।: | -20 ℃ से + 60 ℃ | डिस्प्ले प्रकार: | आईपीएस पूर्ण देखने के कोण |
| सतह उपचार: | धुंध 25%, 3H | इसके विपरीत अनुपात: | 1000 |
| प्रदर्शन रंग: | 16.7 एम | एलईडी लाइफटाइम: | 30,000 घंटे |
| प्रमाणपत्र: | ISO9001:2015 / ISO1400:2015 | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 1000 निट्स टीएफटी एलसीडी डिस्प्ले,15.6 इंच Tft एलसीडी डिस्प्ले,बाहरी टीएफटी एलसीडी डिस्प्ले |
||
15.6 इंच का टीएफटी एलसीडी डिस्प्ले 1000 निट्स चमक के साथ, आउटडोर एलसीडी डिस्प्ले फुल-एचडी रिज़ॉल्यूशन और 1000 निट्स उत्पाद विवरण के साथ
SFTO1560SMT-7050A3-N PCAP TFT डिस्प्ले एक 15.6 इंच रंग सक्रिय मैट्रिक्स TFT एलसीडी मॉड्यूल है जो एक सक्रिय स्विचिंग डिवाइस के रूप में amorphous सिलिकॉन TFTs (पतली फिल्म ट्रांजिस्टर) का उपयोग करता है। इस मॉड्यूल में 15.5 इंच का एक रंग सक्रिय मैट्रिक्स TFT एलसीडी मॉड्यूल है।पूर्ण-एचडी संकल्प (1920 क्षैतिज द्वारा 1080 ऊर्ध्वाधर पिक्सेल सरणी) के साथ 6 इंच विकर्ण मापा सक्रिय एक क्षेत्रप्रत्येक पिक्सेल को रेड, ग्रीन, ब्लू डॉट्स में विभाजित किया गया है जो ऊर्ध्वाधर पट्टी में व्यवस्थित हैं और यह मॉड्यूल 16.7M ((round up) ((6bit+2FRC) रंगों और 45% रंग पैमाना प्रदर्शित कर सकता है।बैकलाइट ड्राइविंग के लिए एलईडी ड्राइवर इस मॉडल में बनाया गया है.
SFTO1560SMT-7050A3-N PCAP TFT डिस्प्ले 1920×3×1080 डॉट्स पैनल पर ग्राफिक्स और टेक्स्ट का प्रदर्शन कर रहा है।टीएफटी-एलसीडी पैनल ड्राइविंग के लिए 3 वीडीसी आपूर्ति वोल्टेजइस SFTO1560SMT-7050A3-N TFT-LCD पैनल में, उत्कृष्ट रंग प्रदर्शन के लिए रंग फ़िल्टर को शामिल किया गया है ताकि उज्ज्वल और स्पष्ट चित्र प्राप्त हो सकें।मल्टीमीडिया अनुप्रयोगों में उपयोग के लिए इस डिस्प्ले को इष्टतम बनाना.सर्वोत्तम दृश्य सभी दिशाओं में हैं.बिना बैकलाइट-ड्राइविंग एलईडी नियंत्रक.ईडीपी हस्तांतरण दर विनिर्देशः 2.7Gbps/2 लेन 8bit.
* रिजर्व का प्रकार
* ईडीपी इंटरफ़ेस
* उच्च गति प्रतिक्रिया
* 6-बिट (हाय-एफआरसी) रंग गहराई, प्रदर्शन 16.7M रंग
* अंतर्निहित किनारा प्रकार (एलईडी) बैकलाइट
* RGB98% और NTSC45% के साथ संगत (NTSC72% भी उपलब्ध है)
* उच्च चमक और कंट्रास्ट अनुपात, कम प्रतिबिंब और व्यापक देखने का कोण
* केवल DE (डेटा सक्षम करें)
* रोह और हेलोजन मुक्त
* टीईओ 6.0, ES6.0 अनुरूप
* गामा सुधार
विशेषताएं:
| कीवर्डः | यूएसबी पीसीएपी टीएफटी डिस्प्ले 15.6 इंच | संकल्पः | 1920*1080 पिक्सल |
|---|---|---|---|
| एलसीडी आकारः | 350.76 X 204.96 X 2.9 मिमी (वि/ओ टच) | स्पर्श के साथ एलसीडीः | 384.4 X 231.3 X 9.25 मिमी (टच के साथ) |
| सक्रिय क्षेत्रः | 527.4 X 296.46 मिमी | एलसीडी इंटरफ़ेसः | ईडीपी |
| सीटीपी इंटरफ़ेसः | यूएसबी | टच स्क्रीनः | सीटीपी (कैपेसिटिव टच स्क्रीन) |
| सतह चमकः | 300 Cd/m2 - 1000 Cd/m2 | परिचालन तापमानः | -10°C से +60°C तक |
| भंडारण तापमानः | -20°C से +60°C तक | प्रदर्शन प्रकारः | आईपीएस पूर्ण देखने के कोण |
| सतह उपचार: | धुंध 25%, 3H | कंट्रास्ट अनुपातः | 1000 |
| प्रदर्शन रंगः | 16.7 एम | एलईडी जीवनकालः | 30,000 घंटे |
| प्रमाणपत्र: | ISO9001:2015 / ISO1400:2015 | अनुपालन: | REACH और RoHS अनुरूप |

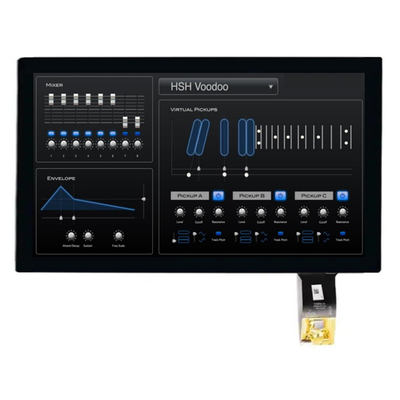

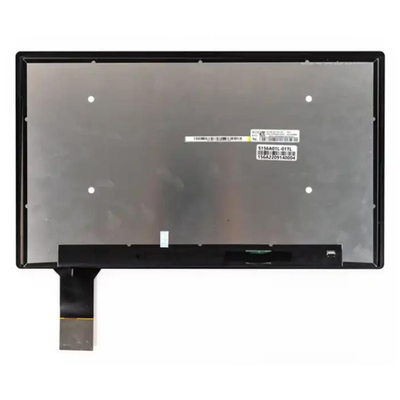

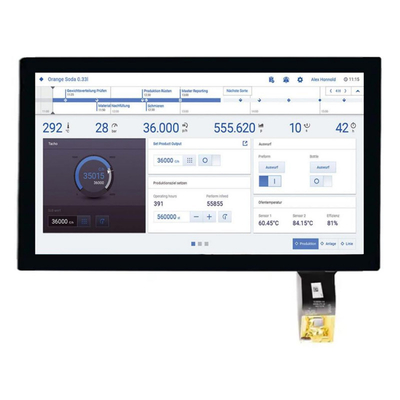

15.6 इंच का टीएफटी एलसीडी डिस्प्ले 1000 निट्स चमक के साथ, आउटडोर एलसीडी डिस्प्ले फुल-एचडी रिज़ॉल्यूशन और 1000 निट्स के साथ उत्पाद Iमागी
15.6 इंच का टीएफटी एलसीडी डिस्प्ले 1000 निट्स चमक के साथ, आउटडोर एलसीडी डिस्प्ले फुल-एचडी रिज़ॉल्यूशन और 1000 निट्स के साथउत्पादचित्रण
ईडीपी का परिचय और डीपी से इसके अंतर
ईडीपी-विशिष्ट विशेषताओं का परिचय
नवीनतम ईडीपी 1.4 संस्करण डिस्प्लेपोर्ट v1.2a को संदर्भित करता है। यद्यपि डिस्प्लेपोर्ट ईडीपी का आधार विनिर्देश है, लेकिन ईडीपी डिस्प्लेपोर्ट के सभी विनिर्देशों को पूरी तरह से नकल नहीं करता है।कुछ विशेषताएं हैं जो DisplayPort में परिभाषित हैं जो वर्तमान eDP द्वारा समर्थित नहीं हैं, जैसे कि एमएसटी (मल्टी-स्ट्रीम टेक्नोलॉजी), जिसका उपयोग कई डिस्प्ले का समर्थन करने के लिए किया जाता है। इसके बाद हम फिजिकल इंटरफेस, पावर सीक्वेंसिंग,कनेक्टिविटीAUX चैनल, पैनल सेल्फ रिफ्रेश (PSR) के माध्यम से छवि प्रमाणीकरण और सामग्री सुरक्षा, चर फ्रेम दर, बैकलाइट नियंत्रण या अन्य पैनल कार्यमुख्य चैनल और एयूएक्स चैनलों के बीच कम वोल्टेज फ्लैपिंग, संचरण दर चयन, प्रदर्शन डेटा संपीड़न, AUX के माध्यम से बहु-स्पर्श डेटा संचरण, और संगतता परीक्षण। Physical interfaces vary depending on the system combination External DisplayPort requires the use of standardized connectors and connects to a variety of different devices through standard DisplayPort cables, लेकिन ईडीपी बंद प्रणालियों के लिए उपयुक्त है, और जो उपकरण कनेक्ट किए जाएंगे वे पूरी तरह से सिस्टम मूल उपकरण निर्माता (ओईएम) द्वारा नियंत्रित किए जाते हैं,तो eDP कनेक्टर या केबल मानकों को परिभाषित नहीं करता, केवल विभिन्न सिस्टम संयोजनों के लिए कनेक्टर टर्मिनलों (पिन असाइनमेंट) को परिभाषित करता है, ये अंतर डिस्प्ले पैनलों के कितने मुख्य चैनलों का उपयोग किया जाता है, और बैकलाइट के किस रूप का उपयोग किया जाता है।
आज बाजार में अधिकांश ईडीपी पैनलों में 30-पिन कनेक्टर का उपयोग किया जाता है जो दो मुख्य चैनलों का समर्थन करता है और एक एलईडी ड्राइवर चिप से लैस है,या एक 40-पिन कनेक्टर जो चार मुख्य चैनलों तक का समर्थन करता है और उच्च रिज़ॉल्यूशन पैनल अनुप्रयोगों के लिए एक एलईडी ड्राइवर चिप से भी लैस हैउदाहरण के लिए, यदि ईडीपी दर को 5.4 जीबीटी/सेकंड तक खींचा जाता है, तो 1,920x1 के रिज़ॉल्यूशन वाले पैनल का समर्थन करने के लिए केवल एक मुख्य चैनल की आवश्यकता होती है,200यदि संचरण दर पर कोई विशेष सीमा नहीं है, तो 5.4 Gbit/s आवश्यक नहीं है, लेकिन 2.7 Gbit/s का उपयोग समग्र प्रणाली बिजली की खपत को कम करने और बैटरी के जीवनकाल को बढ़ाने के लिए किया जा सकता हैअधिकांश सिस्टम आर्किटेक्चर में एक 5.4 Gbit/s मुख्य चैनल द्वारा उत्पन्न बिजली की खपत दो 2.7 Gbit/s मुख्य चैनलों की तुलना में अधिक होगी, क्योंकि 5.4 Gbit/s DisplayPort रिसीवर पर उच्च प्रदर्शन और सहकर्मी के लिए उच्च प्रदर्शन आवश्यकताओं की आवश्यकता है, ताकि उच्च गति पर संचरण पथ के कारण संकेत विकृतियों के प्रभाव को कम किया जा सके।प्रणाली कारखाने और पैनल कारखाने द्वारा चयनित कनेक्टर एक ही नहीं होगा, इसलिए मदरबोर्ड पर कनेक्टर और पैनल पर कनेक्टर की भौतिक विशेषताएं समान नहीं हैं।आरएफआई/ईएमआई आवश्यकताएं, एलसीडी घड़ी नियंत्रण चिप रिसीवर संवेदनशीलता, आदि, कनेक्शन केबल एक कम लागत वाली घुमावदार जोड़ी या एक उच्च मूल्य वाली समाक्षीय केबल हो सकती है।
बिजली की आपूर्ति अनुक्रम प्रणाली की प्रतिक्रिया गति से संबंधित है
डिस्प्ले आमतौर पर बंद हो जाता है जब मोबाइल डिवाइस स्टैंडबाय मोड या कम बिजली मोड में प्रवेश करता है और पैनल इस समय बिजली की आपूर्ति नहीं करता है,तो स्टैंडबाय मोड छोड़ने पर बिजली पर अनुक्रम काफी महत्वपूर्ण हैईडीपी स्टैंडबाय मोड छोड़ने के बाद सिस्टम प्रतिक्रिया समय को कम करने के लिए पावर-अप अनुक्रम को स्पष्ट रूप से विनियमित करता है।ईडीपी विनिर्देश में प्रत्येक चरण के लिए अनुमेय समय की अवधि भी परिभाषित की गई है, और कुछ ब्रांड भी विनिर्देश की तुलना में कम समय को परिभाषित करने के लिए उत्पाद की प्रतिक्रिया क्षमता में सुधार करने के लिए (जैसे, स्टैंडबाय मोड में टचपैड को छूने के बाद,स्क्रीन को तुरंत प्रदर्शित किया जा सकता है).
ईडीपी कनेक्शन फास्ट लिंक प्रशिक्षण का समर्थन करता है
डिस्प्लेपोर्ट द्वारा परिभाषित सामान्य लिंक के अलावा, ईडीपी को फास्ट लिंक ट्रेनिंग का भी समर्थन करना चाहिए। तथाकथित फास्ट लिंक ट्रेनिंग में, ऑपरेशन लिंक के समान है,लेकिन AUX के माध्यम से संवाद करने की कोई आवश्यकता नहीं है. फास्ट लिंक प्रशिक्षण एक लिंक की तरह है, आउटपुट सामान्य वीडियो स्क्रीन भेजने से पहले प्रशिक्षण पैटर्न भेज देंगे,ताकि रिसीवर कनेक्शन की गुणवत्ता सुनिश्चित करने के लिए आउटपुट सिग्नल लॉक कर सकते हैं, लेकिन वीडियो डेटा आउटपुट होने से पहले कनेक्शन परिणाम को सत्यापित करने और प्रसारित करने के लिए AUX की कार्रवाई को कम करें। इस चरण को छोड़ने के लिए मुख्य विचार समय बचाने के लिए है,क्योंकि AUX लगभग 1 Mbit/s की कम गति से प्रेषित किया जाता है, और क्योंकि एक बंद प्रणाली में, पैनल को सीपीयू और वीडियो ड्राइवरों के साथ बातचीत करने की आवश्यकता नहीं है।फास्ट लिंक प्रशिक्षण मुख्य चैनल के प्रसारण मार्ग की स्थिति को समझने के लिए डिज़ाइन किया गया है, ताकि आउटपुट अपनी विशेषताओं (व्यापकता और पूर्व जोर) को समायोजित कर सके और रिसीवर समकक्ष की विशेषताओं को समायोजित कर सके।आउटपुट और रिसीवर एक ही समय में इन समायोजन करना चाहिए, और इन विशेषताओं का समायोजन सिस्टम प्लेटफॉर्म पर आधारित है, और समायोजन के परिणाम विभिन्न प्लेटफार्मों के लिए अलग-अलग होते हैं।रिसीवर पक्ष पर एक और चुनिंदा विशेषता कोई लिंक प्रशिक्षण है, जो किसी विशेष प्रशिक्षण पैटर्न के बिना आउटपुट पर सिग्नल को लॉक करने के लिए रिसीवर की क्षमता का परीक्षण करता है। यह सुविधा सिस्टम विमान के आवेदन को और सरल बनाती है,विशेष रूप से जब प्रणाली कम शक्ति मोड से दूर चला जाता हैपीएसआर में नो लिंक ट्रेनिंग भी एक वैकल्पिक सुविधा है।
वीडियो प्रमाणीकरण और सामग्री सुरक्षा
बाहरी डिस्प्लेपोर्ट कनेक्टर हाई बैंडविड्थ डिजिटल कंटेंट प्रोटेक्शन (HDCP) का समर्थन करता है, which encrypts audio and video data and confirms that the receiver is allowed to prevent copyrighted audio and video content from being intercepted or copied by unauthorized digital image capture devices during transmissionएम्बेडेड डिस्प्ले उपकरणों के लिए, सिस्टम के अंदर छवि संचरण को अभी भी संरक्षित करने की आवश्यकता है, और eDP इस आवश्यकता को पूरा करने के लिए कई छवि प्रमाणीकरण विधियों को परिभाषित करता है,सबसे आम तौर पर इस्तेमाल किया विधि एएसएसआर (वैकल्पिक Scrambler बीज रीसेट) हैजैसा कि पहले समझाया गया है, मुख्य चैनल द्वारा प्रेषित छवि डेटा को भ्रमित किया जाता है, इसलिए आरएफआई और ईएमआई को कम किया जा सकता है और इस प्रभाव को प्राप्त करने के लिए,आउटपुट और रिसीवर को काम को सिंक्रनाइज़ करना चाहिए और डेटा को ठीक से क्रैम्बल और फिर से इकट्ठा करने के लिए क्रैम्बल अनुक्रम को समझना चाहिए. एएसएसआर स्क्रैम्बल अनुक्रम का उपयोग करता है, जो केवल ईडीपी डिस्प्ले के साथ उपलब्ध है, जो ईडीपी आउटपुट से जुड़े गैर-ईडीपी डिस्प्ले की आवश्यकता को समाप्त करता है।
विभिन्न प्रदर्शन ताज़ा दरों का समर्थन करें
eDP डिस्प्ले पैनल की ताज़ा दर को गतिशील रूप से नियंत्रित कर सकता है, जिसे स्थिर चित्र प्रदर्शित करते समय बिजली की खपत को कम करने के लिए डिज़ाइन किया गया है।पैनल ताज़ा दर सामान्य 60 फ्रेम प्रति सेकंड से आवृत्ति है कि किसी भी प्रदर्शन विसंगति या झिलमिलाहट का उत्पादन नहीं करेगा करने के लिए कम किया जा सकता हैरिफ्रेश दर को कम करने से बिजली की खपत कम होती है और बैटरी का जीवनकाल बढ़ जाता है, कुछ पैनलों में 40fps या उससे कम हो जाता है।एक अन्य एप्लिकेशन जो विभिन्न प्रदर्शन ताज़ा दर का उपयोग करता है जब एक फिल्म या खेल खेल रहा हैखेल मोड में, स्क्रीन अक्सर ग्राफिक्स इंजन द्वारा गणना के बाद ही प्रदर्शित होती है, और इस मामले में, बीच में एक देरी होगी,पैनल की ताज़ा दर को गतिशील रूप से समायोजित करने से विकृति और देरी के बिना स्क्रीन डिस्प्ले को चिकनी बना सकता है. फिल्में बजाते समय, आप 24fps स्क्रीन को 48fps प्लेबैक पर समायोजित कर सकते हैं, पारंपरिक 60fps मोड में 3:2 खींच-डाउन को समाप्त कर सकते हैं।
