उत्पाद विवरण:
|
| कीवर्ड: | 21.5 इंच पीसीएपी टीएफटी डिस्प्ले | संकल्प: | 1920*1080 पिक्सल |
|---|---|---|---|
| एलसीडी आकार: | 495.6 x 292.2 x 10.57 (w/o टच) | टच के साथ एलसीडी: | 526 x 324 x 15.16 (टच के साथ) |
| सक्रिय क्षेत्र: | 476.064(एच) x 267.786(वी) | एलसीडी इंटरफ़ेस: | एलवीडीएस |
| सीटीपी इंटरफ़ेस: | USB | टच स्क्रीन: | सीटीपी |
| भूतल चमक: | 1000 सीडी / एम 2 | संचालन तापमान।: | -0°C से +50°C |
| भंडारण अस्थायी।: | -20 ℃ से + 60 ℃ | डिस्प्ले प्रकार: | आईपीएस पूर्ण देखने के कोण |
| सतह उपचार: | धुंध 25%, 3H | इसके विपरीत अनुपात: | 1000 |
| रंग प्रदर्शित करें: | 16.7 एम | एलईडी लाइफटाइम: | 30,000 घंटे |
| प्रमाणपत्र: | ISO9001:2015 / ISO1400:2015 | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 21.5 इंच का टीएफटी एलसीडी डिस्प्ले,सूरज की रोशनी पढ़ने योग्य टीएफटी एलसीडी डिस्प्ले,FHD TFT एलसीडी डिस्प्ले |
||
** डेटाशीट डाउनलोड करें **
SFTO2150SM-7048A3CT विनिर्देश.pdf
इस वस्तु के बारे में SFTO2150SM-7048A3CT

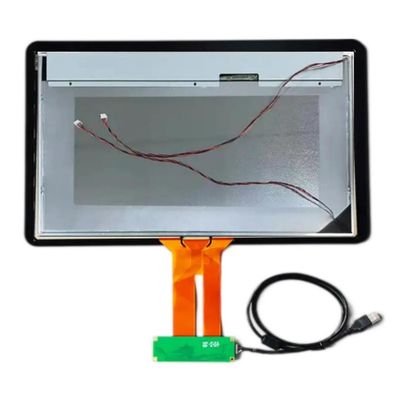

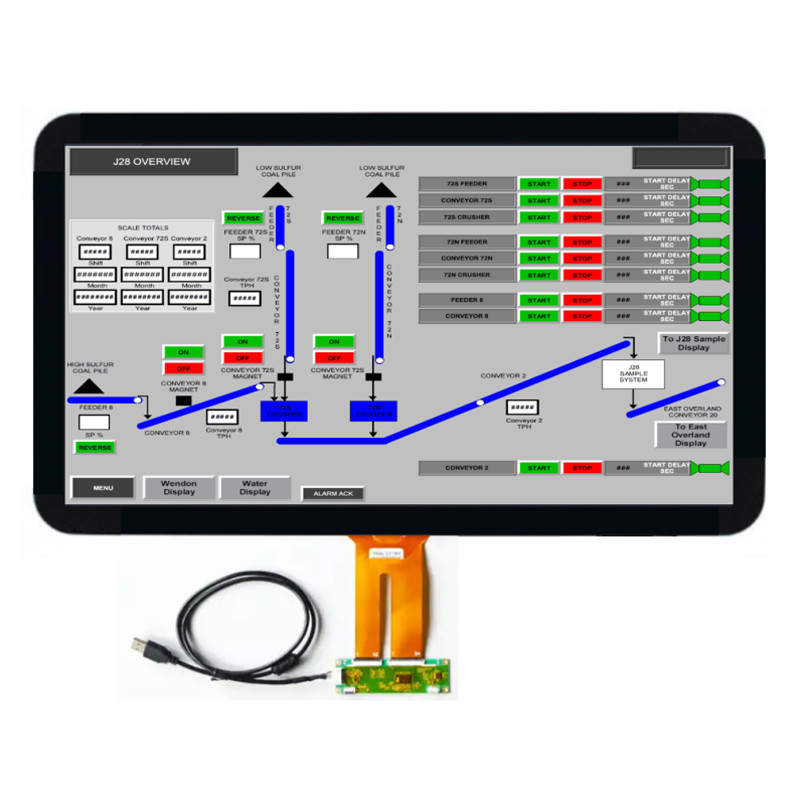

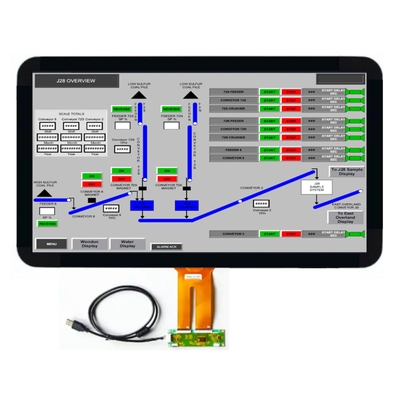

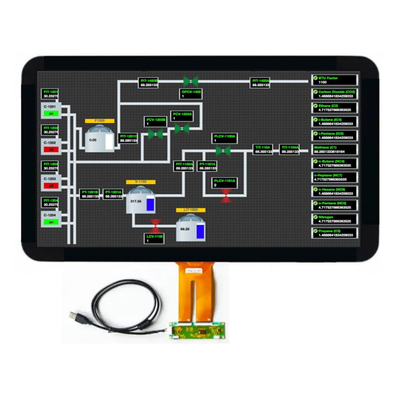

निम्नलिखित 21.5 इंच के टीएफटी एलसीडी डिस्प्ले स्क्रीन के लिए एक उत्पाद परिचय हैः
आकार और संकल्पः इस 21.5 इंच के टीएफटी एलसीडी डिस्प्ले में 1920x1080 पिक्सल का फुल एचडी रिज़ॉल्यूशन है, जो स्पष्ट और नाजुक छवि डिस्प्ले प्रदान करता है।
प्रदर्शन प्रकारःआईपीएस (इन प्लेन स्विचिंग) डिस्प्ले तकनीक को अपनाने से सभी कोणों से एक समान रंग और चमक सुनिश्चित होती है।
टच स्क्रीनःयूएसबी कैपेसिटिव टच स्क्रीन के साथ; उपयोगकर्ता बातचीत और परिचालन सुविधा को बढ़ाने के लिए अनुकूलित कैपेसिटिव टच स्क्रीन (सीटीपी) का समर्थन करें।
इंटरफ़ेसःउच्च गति डेटा संचरण सुनिश्चित करने के लिए 30 पिन कनेक्शन का समर्थन करने वाले एलवीडीएस इंटरफ़ेस से लैस।
चमक और दृश्यताःचमक 1000 cd/m2 तक पहुंच जाती है, जो प्रत्यक्ष सूर्य के प्रकाश के तहत भी स्पष्ट दृश्यता बनाए रख सकती है, जिससे यह बाहरी या उज्ज्वल वातावरण के लिए बहुत उपयुक्त है।
संचालन और भंडारण तापमानःऑपरेटिंग तापमान सीमा -0~+50°C है, और भंडारण तापमान सीमा -20~+60°C है, जो विभिन्न पर्यावरणीय परिस्थितियों में उपयोग की जरूरतों को पूरा करती है।
अनुप्रयोग क्षेत्र:विभिन्न अनुप्रयोग परिदृश्यों जैसे इंटरैक्टिव बिलबोर्ड, डिजिटल साइनेज, बिक्री बिंदु प्रणाली, शैक्षिक डिस्प्ले आदि के लिए उपयुक्त है।
अनुकूलित सेवाएं:ग्राहक की आवश्यकताओं के आधार पर क्षमता या प्रतिरोध टच स्क्रीन के लिए अनुकूलित समाधान प्रदान करना।
सामग्री अनुपालनःसामग्री RoHS मानकों का अनुपालन करती है, जिससे पर्यावरण संरक्षण और उपयोगकर्ता सुरक्षा सुनिश्चित होती है।
गुणवत्ता नियंत्रण:उत्पाद ने उत्पादन प्रक्रिया नियंत्रण, स्वचालित परीक्षण उपकरण, मैनुअल परीक्षण, नमूनाकरण निरीक्षण, गुणवत्ता प्रबंधन प्रणाली सहित गुणवत्ता नियंत्रण उपायों की एक श्रृंखला लागू की है।और तीसरे पक्ष की निगरानी और निरीक्षणउत्पाद की गुणवत्ता सुनिश्चित करने के लिए।
तकनीकी सहायता और सेवाएं:उच्च गुणवत्ता वाली तकनीकी सहायता सेवाएं प्रदान करना, जिसमें नमूना कोड लाइब्रेरी, आईसी डेटा मैनुअल, उत्पाद विनिर्देश डाउनलोड और समाधान समर्थन शामिल हैं।ग्राहकों को अद्वितीय प्रदर्शन आवश्यकताओं को प्राप्त करने में मदद करने के लिए.
यह 21.5 इंच का एफएचडी टीएफटी एलसीडी डिस्प्ले अपने उच्च रिज़ॉल्यूशन, उच्च चमक और अच्छी पर्यावरण अनुकूलन क्षमता के कारण विभिन्न वाणिज्यिक और औद्योगिक अनुप्रयोगों के लिए एक आदर्श विकल्प है।
विशेषताएं
21.5 इंच का टीएफटी डिस्प्ले एक रिजर्व टाइप मॉड्यूल है
21.5 इंच का टीएफटी एलसीडी एलवीडीएस इंटरफ़ेस के साथ है
21.5 इंच पीसीएपी टीएफटी डिस्प्ले में उच्च गति प्रतिक्रिया है
21.5 इंच टच टीएफटी स्क्रीन में 6-बिट (हाय-एफआरसी) रंग गहराई है, 16.7M रंग प्रदर्शित करता है
21.5 इंच एलसीडी डिस्प्ले मॉड्यूल में अंतर्निहित किनारा प्रकार (एलईडी) बैकलाइट है
21.5 इंच TFT RGB98% और NTSC45% के साथ संगत है (NTSC72% भी उपलब्ध है)
21.5 इंच की टीएफटी स्क्रीन में उच्च चमक और कंट्रास्ट अनुपात, कम परावर्तन और व्यापक देखने का कोण है
21.5 इंच की टीएफटी पीसीएपी स्क्रीन में केवल डीई (डेटा सक्षम) है
21.5 इंच औद्योगिक डिस्प्ले स्क्रीन Rohs और Halogen मुक्त है
21.5 इंच औद्योगिक टीएफटी टीईओ 6 है।0, ES6.0 अनुरूप
21.5 इंच एलसीडी टच में गामा सुधार कार्य है
| कीवर्डः | 21.5 इंच पीसीएपी टीएफटी डिस्प्ले |
| संकल्पः | 1920*1080 पिक्सल |
| एलसीडी इंटरफ़ेसः | एलवीडीएस |
| एलसीडी आकारः | 495.6 X 292.2 X 10.57 मिमी (वि/ओ टच) |
| स्पर्श के साथ एलसीडीः | 526 X 324 X 15.16 मिमी (टच के साथ) |
| सक्रिय क्षेत्रः | 476.064 ((H) X 267.786 ((V) एमएम |
| सीटीपी इंटरफ़ेसः | यूएसबी |
| सतह चमकः | 1000 Cd/m2 |
| टच स्क्रीनः | सीटीपी (प्रोजेक्टिव कैपेसिटिव टच स्क्रीन) |
| परिचालन तापमानः | -10°C से +60°C तक |
| भंडारण तापमानः | -20°C से +60°C तक |
| प्रदर्शन प्रकारः | आईपीएस पूर्ण देखने के कोण |
| कंट्रास्ट अनुपातः | 1000 |
| एलईडी जीवनकालः | 30,000 घंटे |
| सतह उपचार: | धुंध 25%, 3H |
| प्रदर्शन रंगः | 16.7 एम |
| प्रमाणपत्र: | ISO9001:2015 / ISO1400:2015 |
| अनुपालन: | REACH और RoHS अनुरूप |
यांत्रिक चित्र
इंटरफेस पिन परिभाषा
| पिन नं. | प्रतीक | विवरण |
| 1 | RxO0- | नकारात्मक एलवीडीएस अंतर डेटा इनपुट (असामान्य डेटा) |
| 2 | RxO0+ | सकारात्मक एलवीडीएस अंतर डेटा इनपुट (असामान्य डेटा) |
| 3 | RxO1- | नकारात्मक एलवीडीएस अंतर डेटा इनपुट (असामान्य डेटा) |
| 4 | RxO1+ | सकारात्मक एलवीडीएस अंतर डेटा इनपुट (असामान्य डेटा) |
| 5 | RxO2- | नकारात्मक एलवीडीएस अंतर डेटा इनपुट (असामान्य डेटा) |
| 6 | RxO2+ | सकारात्मक एलवीडीएस अंतर डेटा इनपुट (असामान्य डेटा) |
| 7 | जीएनडी | जमीन |
| 8 | RxOCLK- | नकारात्मक एलवीडीएस अंतर घड़ी इनपुट (असामान्य घड़ी) |
| 9 | RxOCLK+ | सकारात्मक एलवीडीएस अंतर घड़ी इनपुट (असामान्य घड़ी) |
| 10 | RxO3- | नकारात्मक एलवीडीएस अंतर डेटा इनपुट (असामान्य डेटा) |
| 11 | RxO3+ | सकारात्मक एलवीडीएस अंतर डेटा इनपुट (असामान्य डेटा) |
| 12 | RxE0- | नकारात्मक एलवीडीएस अंतर डेटा इनपुट (समान डेटा) |
| 13 | RxE0+ | सकारात्मक एलवीडीएस अंतर डेटा इनपुट (समान डेटा) |
| 14 | जीएनडी | जमीन |
| 15 | RxE1- | नकारात्मक एलवीडीएस अंतर डेटा इनपुट (समान डेटा) |
| 16 | RxE1+ | सकारात्मक एलवीडीएस अंतर डेटा इनपुट (समान डेटा) |
| 17 | जीएनडी | जमीन |
| 18 | RxE2- | नकारात्मक एलवीडीएस अंतर डेटा इनपुट (समान डेटा) |
| 19 | RxE2+ | सकारात्मक एलवीडीएस अंतर डेटा इनपुट (समान डेटा) |
| 20 | RxECLK- | नकारात्मक एलवीडीएस अंतर घड़ी इनपुट (समान घड़ी) |
| 21 | RxECLK+ | नकारात्मक एलवीडीएस अंतर घड़ी इनपुट (समान घड़ी) |
| 22 | RxE3- | नकारात्मक एलवीडीएस अंतर डेटा इनपुट (समान डेटा) |
| 23 | RxE3+ | सकारात्मक एलवीडीएस अंतर डेटा इनपुट (समान डेटा) |
| 24 | जीएनडी | जमीन |
| 25 | सीटीएल | CTL_DVR |
| 26 | सीई | CE_DVR |
| 27 | NC | कोई संबंध नहीं |
| 28 | वीडीडी | पावर सप्लाई इनपुट वोल्टेज |
| 29 | वीडीडी | पावर सप्लाई इनपुट वोल्टेज |
| 30 | वीडीडी | पावर सप्लाई इनपुट वोल्टेज |
पीसीएबी यूएसबी पिन परिभाषा
1 VBUS / VDD
2 डीएन / डी-
3 डीपी / डी+
4 जीएनडी
विद्युत विशेषताएं
| पैरामीटर | प्रतीक | मिन | प्रकार अधिकतम | इकाई | |
| विद्युत आपूर्ति वोल्टेज | वीडीडी | 4.5 | 5.0 | 5.5 | वी |
| विद्युत आपूर्ति करंट | IVDD | 500 | 1200 | mA | |
| तेज धारा | इरश | 2.0 | 3.0 | ए | |
| अनुमेय इनपुट रिपल वोल्टेज | वीआरएफ | 300 | mV | ||
| उच्च स्तरीय अंतर इनपुट थ्रेशोल्ड वोल्टेज | एचआईवी | +100 | mV | ||
| निम्न स्तर अंतर इनपुट सीमा वोल्टेज | वीआईएल | -100 | mV | ||
| अंतर इनपुट वोल्टेज | वीआईडी | 200 | 600 | mV | |
| इनपुट वोल्टेज | VBL_I | -0.3 | वीडीडी+0.3 | mV | |
| अंतर इनपुट सामान्य मोड वोल्टेज | वीसीएम | 1.0 | 1.2 | 1.5 | |
| बिजली की खपत | वीडी | 2.5 | 6 | W | |
ऑप्टिकल विशेषताएं
| पैरामीटर | शर्तें | मिनट. | टाइप करें। | मैक्स. | इकाई | |
|
देखने का कोण (CR>10) |
क्षैतिज | θL | 85 | 89 | - |
डिग्री |
| θ R | 85 | 89 | - | |||
| ऊर्ध्वाधर | θT | 85 | 89 | - | ||
| θB | 85 | 89 | - | |||
| कंट्रास्ट अनुपात | केंद्र | 700 | 1000 | - | - | |
| प्रतिक्रिया समय | Tr+Td | - | 14 | 20 | एमएस | |
|
सीएफ रंग रंगभेद (CIE1931) |
लाल एक्स |
टाइप. -0.03 |
0 |
टाइप. +0.03 |
0 | |
| लाल y | - | - | ||||
| हरा एक्स | - | - | ||||
| हरी y | - | - | ||||
| नीला x | - | - | ||||
| नीला y | - | - | ||||
| सफेद एक्स | 0.323 | - | ||||
| सफेद y | 0.379 | - | ||||
| केंद्र सफेद की चमक | YLI | 800 | 1000 | cd/m | ||
| क्रॉस टॉक | Ct | 2.0 | % | |||
पीअनुच्छेद Iमागी
कारखाने की सुविधाएँ और प्रमाणपत्र
अनुमानित क्षमता (पीसीएपी) टच स्क्रीन
प्रोजेक्ट कैपेसिटिव (पीसीएपी) टच टेक्नोलॉजी तेजी से और संवेदनशील प्रतिक्रिया और पेशेवर स्तर की विश्वसनीयता को जोड़ती है।
प्रौद्योगिकी प्रक्षेपित क्षमतात्मक टच स्क्रीन को सख्त औद्योगिक, चिकित्सा और ऑटोमोटिव अनुप्रयोगों के लिए डिज़ाइन किया गया है। हम पीसीएपी टच स्क्रीन को तरल क्रिस्टल डिस्प्ले (एलसीडी) के साथ भी जोड़ सकते हैं,जो एक एकीकृत एम्बेडेड समाधान है जो आपूर्ति श्रृंखला और विधानसभा को सरल बनाने में मदद करता है.
कवर ग्लास:
1आकार: कस्टम आकार, आकार, किनारे उपचार, छेद और कटआउट
2रंगः सिल्क प्रिंटिंग, लोगो
3ग्लास सामग्रीः गोरिल्ला ग्लास, टेम्पर्ड ग्लास, पीएमएमए
4उपचार: दर्पण, एजी, एआर, एएफ
सेंसर:
1सेंसर सामग्रीः कांच, फिल्म, फिल्म+फिल्म
2FPC: आकार डिजाइन वैकल्पिक है
3आईसीः ईईटीआई, आईएलआईटीईके, एसआईएस, साइप्रस, फोकलटेक, गुडिक्स आदि।
4इंटरफेस: आई2सी, यूएसबी, आरएस232
