उत्पाद विवरण:
|
| कीवर्ड: | 13.3 इंच कैपेसिटिव टचस्क्रीन TFT | संकल्प: | 1920*1080 पिक्सल |
|---|---|---|---|
| टच के साथ एलसीडी: | 327.2 x 215.2 x 6.55 मिमी (टच के साथ) | सक्रिय क्षेत्र: | 293.76 x 165.24 (मिमी) |
| एलसीडी इंटरफ़ेस: | ईडीपी | सीटीपी इंटरफ़ेस: | USB |
| टच स्क्रीन: | सीटीपी (प्रोजेक्टिव कैपेसिटिव टच स्क्रीन) | भूतल चमक: | 300 सीडी / एम 2 |
| संचालन तापमान।: | -10 ℃ से + 60 ℃ | भंडारण अस्थायी।: | -20 ℃ से + 60 ℃ |
| डिस्प्ले प्रकार: | आईपीएस पूर्ण देखने के कोण | सतह उपचार: | स्पष्ट प्रकार |
| इसके विपरीत अनुपात: | 800:1 | एलईडी लाइफटाइम: | 30,000 घंटे |
| प्रमाणपत्र: | ISO9001:2015 / ISO1400:2015 | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | ईडीपी टीएफटी एलसीडी प्रदर्शन,13.3 इंच टीएफटी एलसीडी डिस्प्ले,आईपीएस टीएफटी एलसीडी डिस्प्ले |
||
SFTO1330SM-7191ACT विनिर्देश.pdf
आईपीएस टीएफटी एलसीडी स्क्रीन 13.3 इंच एफएचडी ईडीपी डिस्प्ले उत्पाद परिचय
13.3 इंच का एफएचडी ईडीपी मॉनिटर आमतौर पर 1920 × 1080 फुल एचडी रिज़ॉल्यूशन के साथ एक तरल क्रिस्टल डिस्प्ले को संदर्भित करता है, जिसमें 13.3 इंच का आईपीएस टीएफटी एलसीडी पैनल और एक उन्नत डिस्प्ले इंटरफ़ेस (ईडीपी) होता है।यहाँ कुछ प्रमुख उत्पाद विशेषताएं और पैरामीटर दिए गए हैंSFTO1330SM-7191ACT:
पैनल प्रकारःआईपीएस टीएफटी एलसीडी, व्यापक देखने के कोण और रंग सटीकता प्रदान करता है।
संकल्पः1920 × 1080 पिक्सेल, जिसे फुल एचडी (एफएचडी) रिज़ॉल्यूशन के रूप में भी जाना जाता है, स्पष्ट छवि विवरण प्रदान करता है।
चमकःविभिन्न मॉडलों की चमक भिन्न हो सकती है, लेकिन यह आम तौर पर लगभग 350cd/m2 है, जो विभिन्न उपयोग वातावरणों के लिए उपयुक्त है।
कंट्रास्ट अनुपातः800:1, जो प्रकाश और अंधेरे का उत्कृष्ट विवरण प्रदान करता है।
देखने का कोण:आईपीएस प्रौद्योगिकी लगभग 180° के देखने के कोण प्रदान करती है, जिससे विभिन्न कोणों से रंग और विपरीत बनाए रखने की अनुमति मिलती है।
प्रतिक्रिया समयःआमतौर पर लगभग 30ms, गैर-पेशेवर ग्राफिक अनुप्रयोगों के लिए पर्याप्त है।
रंग श्रेणीःएनटीएससी रंग पैमाना का 72% कवर करना, समृद्ध रंगों को प्रदर्शित करने में सक्षम।
इंटरफ़ेसःईडीपी इंटरफेस, 30 पिन टर्मिनल कनेक्शन का समर्थन करता है, उच्च गति डेटा संचरण प्रदान करता है।
बैकलाइट प्रकारःWLED बैकलाइट, समान चमक और अधिक जीवनकाल प्रदान करता है।
कार्य तापमानःआम तौर पर -10 से 60 डिग्री सेल्सियस के बीच, विभिन्न पर्यावरणीय परिस्थितियों के लिए उपयुक्त।
क्षमता टचस्क्रीनःकैपेसिटिव टच स्क्रीन कार्यक्षमता प्रदान करता है, मल्टी टच का समर्थन करता है, जिससे उपयोगकर्ताओं को टच के माध्यम से बातचीत करने की अनुमति मिलती है।क्षमता टच स्क्रीन उच्च पारदर्शिता और तेजी से प्रतिक्रिया की विशेषताएं हैं, उन्हें उन अनुप्रयोगों के लिए उपयुक्त बनाते हैं जिनके लिए प्रत्यक्ष बातचीत की आवश्यकता होती है।
यांत्रिक विनिर्देश
| पैरामीटर | विनिर्देश | इकाई |
| मॉडल संख्या | SFTO1330SM-7191ACT | |
| प्रदर्शन का आकार | 13.3 ¢ (आदि) | इंच |
|
रूपरेखा आयाम |
327.2 x 215.2 x 655 |
मिमी |
| सक्रिय क्षेत्र | 293.76H) ×165.24 ((V) | मिमी |
| पिक्सेल प्रारूप |
1920 ((H) ×1080 ((V) (1 पिक्सेल = आर + जी + बी बिंदु) |
पिक्सेल |
| पिक्सेल पिच | 0.153 ((H) x 0.153 (V) | मिमी |
| पिक्सेल विन्यास | आर, जी, बी ऊर्ध्वाधर पट्टी | |
| प्रदर्शन मोड | आम तौर पर काला | |
| फ्रंट पोलराइज़र की सतह उपचार | चमक प्रतिरोधी कोटिंगः (3H) | |
| टचस्क्रीन | अनुमानित क्षमतात्मक टच पैनल |
उत्पादचित्रण
इंटरफेस पिन परिभाषा
| पिन नं. | प्रतीक | आई/ओ | कार्य |
| 1 | CABC_EN / NC | - | सीडी के लिए आरक्षित |
| 2 | H_GND | पी | हाई स्पीड राउंड |
| 3 | लेन1_एन | मैं | पूरक सिग्नल लिंक लेन 1 |
| 4 | लेन1_P | मैं | सही सिग्नल लिंक लेन 1 |
| 5 | H_GND | पी | हाई स्पीड राउंड |
| 6 | लेन0_एन | मैं | पूरक सिग्नल लिंक लेन 0 |
| 7 | लेन0_पी | मैं | सही सिग्नल लिंक लेन 0 |
| 8 | H_GND | पी | हाई स्पीड राउंड |
| 9 | AUX_CH_P | मैं | वास्तविक सिग्नल सहायक चैनल |
| 10 | AUX_CH_N | मैं | पूरक संकेत सहायक चैनल |
| 11 | H_GND | पी | हाई स्पीड राउंड |
| 12 | LCD_VDD | पी | एलसीडी तर्क और ड्राइवर शक्ति (3.3V) |
| 13 | LCD_VDD | पी | एलसीडी तर्क और ड्राइवर शक्ति (3.3V) |
| 14 | NC | मैं | एलसीडी निर्माता के उपयोग के लिए आरक्षित |
| 15 | LCD_GND | पी | एलसीडी तर्क और ड्राइवर ग्राउंड |
| 16 | LCD_GND | पी | एलसीडी तर्क और ड्राइवर ग्राउंड |
| 17 | एचपीडी | ओ | एचपीडी सिग्नल पिन |
| 18 | एलईडी-1 | पी | बैकलाइट ग्राउंड |
| 19 | एलईडी-2 | पी | बैकलाइट ग्राउंड |
| 20 | एलईडी-3 | पी | बैकलाइट ग्राउंड |
| 21 | एलईडी-4 | पी | बैकलाइट ग्राउंड |
| 22 | BL सक्षम | मैं | बैकलाइट चालू/बंद |
| 23 | बीएल पीडब्ल्यूएम डीआईएम | मैं | सिस्टम पीडब्ल्यूएम |
| 24 | एससीएल/एनसी | - | एलसीडी निर्माता के उपयोग के लिए आरक्षित |
| 25 | SDA/NC | - | एलसीडी निर्माता के उपयोग के लिए आरक्षित |
| 26 | बीएल पीडब्ल्यूआर | पी | बैकलाइट की शक्ति |
| 27 | बीएल पीडब्ल्यूआर | पी | बैकलाइट की शक्ति |
| 28 | बीएल पीडब्ल्यूआर | पी | बैकलाइट की शक्ति |
| 29 | बीएल पीडब्ल्यूआर | पी | बैकलाइट की शक्ति |
| 30 | NC | - | एलसीडी निर्माता के उपयोग के लिए आरक्षित |
पीसीएबी यूएसबी पिन परिभाषा
1 VCC
2 यूएसबी-
3 USB+
4 जीएनडी
पूर्ण अधिकतम रेटिंग
| पैरामीटर | प्रतीक | मिनट. | मैक्स. | इकाई | टिप्पणियाँ |
| बैकलाइट पावर सप्लाई वोल्टेज | HVDDOUT | - | - | वी | Ta = 25 °C नोट 1 और 2 टिप्पणियाँ |
| बैकलाइट एलईडी करंट | आईएचवीडीडी | - | - | mA | |
| बैकलाइट एलईडी रिवर्स वोल्टेज | वीआर | - | - | वी | |
| परिचालन तापमान | शीर्ष | -10 | 60 | °C |
Ta = 25 °C नोट 1&2 |
| भंडारण तापमान | टीएसटी | -20 | 60 | °C | |
| परिवेश आर्द्रता | कूदो | - | 90 | % आरएच | |
| भंडारण आर्द्रता | Hst | - | 90 | % आरएच | |
| गर्मी रिलीज़ की आवश्यकता | ट्रिल्स | 15 | °C | ||
टीएफटी एलसीडी इलेक्ट्रॉनिक विनिर्देश
| पैरामीटर | प्रतीक | रेटिंग | इकाई | ||
| MIN | TYP | अधिकतम | |||
| पावर सप्लाई इनपुट वोल्टेज | वी डी डी | 3.0 | 3.3 | 3.6 | वी |
| विद्युत आपूर्ति करंट | आईडीडी | - | - | - | mA |
| एलईडी ड्राइवर बिजली आपूर्ति वोल्टेज | एचवीडीडी | 2.7 | 24 | वी | |
| एलईडी ड्राइवर बिजली की आपूर्ति वर्तमान | आईएचवीडीडी | 20 | - | mA | |
| एलईडी बिजली की खपत | PLED | 2.7 | W | ||
| पॉजिटिव-गोइंग इनपुट थ्रेशोल्ड वोल्टेज | वीआईटी+ | +100 | mV | ||
| ऋणात्मक प्रवेश सीमा वोल्टेज | वीआईटी- | -100 | mV | ||
| अंतर इनपुट सामान्य मोड वोल्टेज | वीकॉम | टीबीडी | वी | ||
बैकलाइट इलेक्ट्रॉनिक विनिर्देश
| पैरामीटर | प्रतीक | मिनट. | टाइप करें। | मैक्स. | इकाई |
| आपूर्ति वोल्टेज | वीबीएल | 5 | 12.0 | 37 | वी |
| बैक लाइट के लिए बिजली की आपूर्ति करंट | ILED | 6 |
- |
25 | mA |
| बैक लाइट के लिए बिजली की आपूर्ति | PLED | 0.18 | - | 5.55 | W |
| मॉड्यूलेटेड प्रकाश संकेत वोल्टेज | वीपीडब्ल्यूएम एच | 1.2 | - | 5.0 | वी |
| वीपीडब्ल्यूएम एल | 0 | - | 0.6 | वी | |
| चमक नियंत्रण कर्तव्य अनुपात | कर्तव्य | 1 | - | 100 | % |
| चमक नियंत्रण आवृत्ति | fPWM | 100 | - | 1,600 | KHz |
| एलईडी-बीएल चालू/बंद उच्च वोल्टेज | VCNTH | 1.2 | 5.0 | वी | |
| एलईडी-बीएल ऑन/ऑफ कम वोल्टेज | VCNTL | 0 | - | 0.6 | वी |
| एलईडी जीवनकाल | - | 30,000 | 40,000 | - | h |

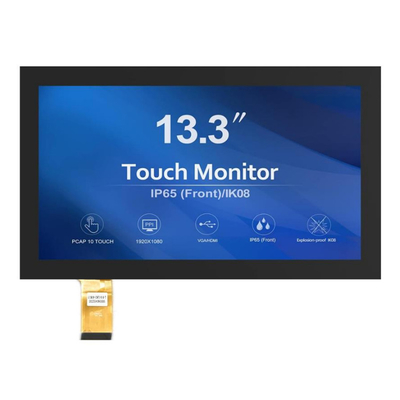

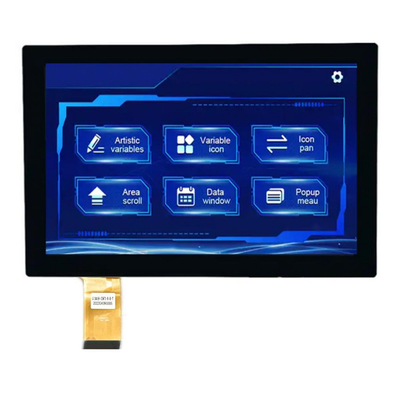

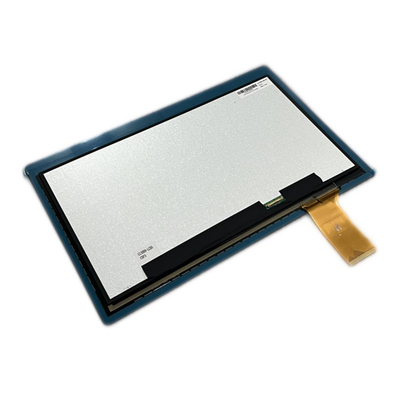

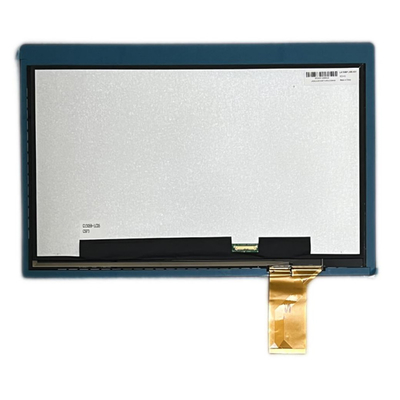

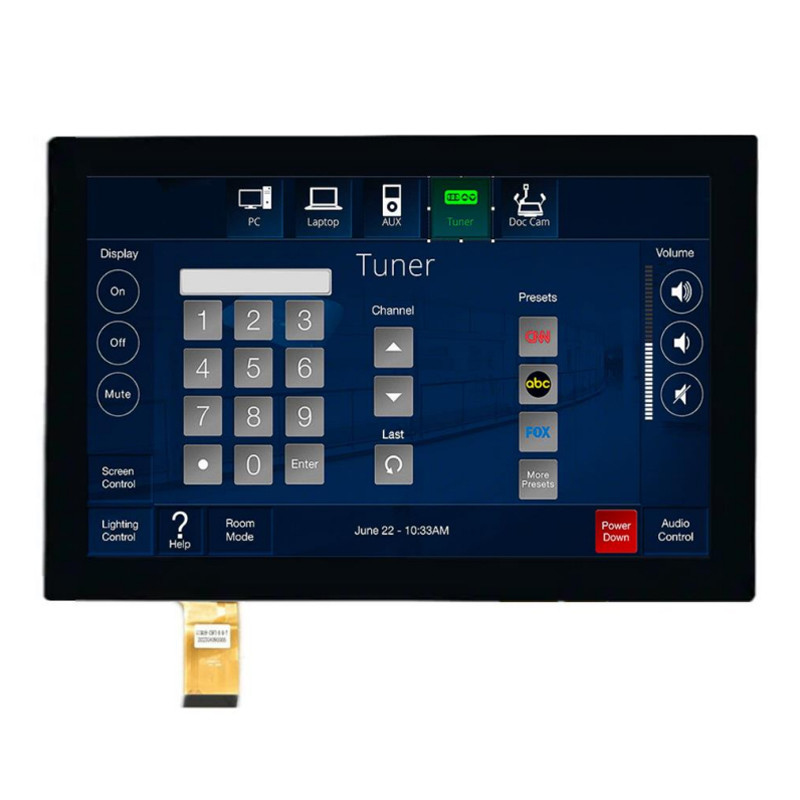

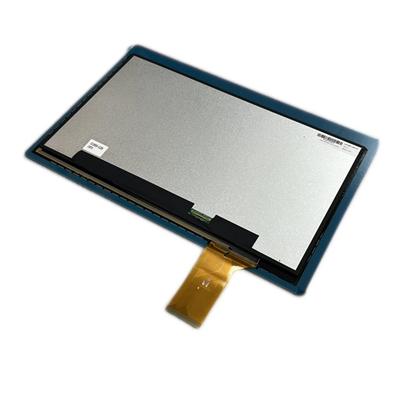

उत्पाद छवि
