उत्पाद विवरण:
|
| उत्पाद: | 10.1 इंच का टीएफटी एलसीडी डिस्प्ले | संकल्प: | 800*1280 पिक्सेल |
|---|---|---|---|
| टच स्क्रीन: | सीटीपी के साथ | देखने की दिशा: | IPS सभी देखने के कोण |
| इंटरफेस: | एमआईपीआई | पिन नंबर: | 40 |
| संबंध: | कनेक्टर | भूतल चमक: | 300 cd/m2 (अनुकूलित) |
| चालक आई.सी: | JD9365DA-H3 | एलईडी लाइफटाइम: | 40,000 घंटे |
| संचालन तापमान।: | -20 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस | सीटीपी संरचना: | जी + जी |
| सीटीपी चालक: | जीटी9271 | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 10.1 इंच का टीएफटी एलसीडी डिस्प्ले,मोटर वाहन टीएफटी एलसीडी डिस्प्ले,औद्योगिक टीएफटी एलसीडी डिस्प्ले |
||
इस उत्पाद के बारे मेंः SFTO1010YX-7239ACT
10.1 इंच के टीएफटी एलसीडी डिस्प्ले के साथ अपने उपकरणों को अपग्रेड करें, एक बहुमुखी और उच्च प्रदर्शन समाधान है जो अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए डिज़ाइन किया गया है। चाहे आप औद्योगिक पैनल विकसित कर रहे हों,ऑटोमोबाइल प्रदर्शन, या इंटरैक्टिव कियोस्क, यह डिस्प्ले असाधारण स्पष्टता, स्थायित्व और कार्यक्षमता प्रदान करता है।
प्रमुख विशेषताएं
आवेदन
हमें क्यों चुनें?
एक विश्वसनीय टीएफटी डिस्प्ले निर्माता के रूप में, हम आपकी आवश्यकताओं के अनुरूप उच्च गुणवत्ता वाले, अनुकूलन योग्य समाधान प्रदान करने में विशेषज्ञ हैं।1-इंच का टीएफटी एलसीडी डिस्प्ले अत्याधुनिक प्रौद्योगिकी और सस्ती कीमतों का संयोजन करता है, जिससे यह आपकी अगली परियोजना के लिए आदर्श विकल्प बन जाता है।
हमारी पूरी रेंज का अन्वेषण करें
औद्योगिक डिस्प्ले से लेकर IoT समाधान तक, हम आपकी आवश्यकताओं को पूरा करने के लिए उत्पादों की एक विस्तृत श्रृंखला प्रदान करते हैं। अधिक जानने के लिए हमारी वेबसाइट पर जाएं और आज ही उद्धरण का अनुरोध करें!
सामान्य विनिर्देश
| पैरामीटर | विनिर्देश | इकाई |
| एलसीडी आकार | 10.1 | इंच |
| एलसीएम रूपरेखा आयाम | 143.00(H) X228.6 ((V) X2.6 ((T) | मिमी |
| सक्रिय क्षेत्र | 135.36 ((H) X216.58 ((V) | मिमी |
| पिक्सेल की संख्या | 800RGB ((H) X1280 ((V) | पिक्सेल |
| पिक्सेल पिच H XV | 0.1692 ((H) X 0.1692 ((V) | मिमी |
| पिक्सेल व्यवस्था | आरजीबी ऊर्ध्वाधर पट्टी | रंग |
| रंग प्रदर्शित करें | 16.7M | |
| प्रदर्शन मोड | आम तौर पर काला | |
| रंग-गैर-रंग | 56%, न्यूनतम 52% | एनटीएससी |
| चमक | टाइप:300, मिनः 250 | cd/m2 |
| एलईडी Q'ty | 32 (4Serial 8Parallel) | |
| देखने का कोण (CR 10) | प्रकारः80/80/80/80 | |
| कंट्रास्ट अनुपात | प्रकार 1000:1मिनट 800:1 | |
| ड्राइवर आईसी | JD9365DA-H3 | |
| इंटरफेस | 3/4 लेन एमआईपीआई (डिफ़ॉल्ट 4 लेन) | |
| मॉड्यूल वजन | टीबीडी | घ |
| स्पर्श आईसी | GT9271 | |
| स्पर्श संरचना | जी+जी |
रूपरेखा
टचस्क्रीन रूपरेखा रेखाचित्र
इंटरफ़ेस पिन विवरण
| पिन नं. | प्रतीक | कार्य |
| 1 | NC | कोई कनेक्शन नहीं |
| 2 | वीसी | बिजली की आपूर्ति 3.3V |
| 3 | आईओवीसीसी | विद्युत आपूर्ति 1.65~3.3V |
| 4 | जीएनडी | जमीन |
| 5 | RST(GRB) | एलसीएम ग्लोबल रीसेट ((रीसेटःएच=आईओवीसीसी) |
| 6 | NC | कोई कनेक्शन नहीं |
| 7 | जीएनडी | जमीन |
| 8 | D0- | एमआईपीआई अंतर डेटा इनपुट (नकारात्मक) |
| 9 | डी0+ | एमआईपीआई अंतर डेटा इनपुट (सकारात्मक) |
| 10 | जीएनडी | जमीन |
| 11 | D1- | एमआईपीआई अंतर डेटा इनपुट (नकारात्मक) |
| 12 | डी1+ | एमआईपीआई अंतर डेटा इनपुट (सकारात्मक) |
| 13 | जीएनडी | जमीन |
| 14 | CLK- | एमआईपीआई अंतर घड़ी इनपुट (नकारात्मक) |
| 15 | CLK+ | एमआईपीआई अंतर घड़ी इनपुट (सकारात्मक) |
| 16 | जीएनडी | जमीन |
| 17 | D2- | एमआईपीआई अंतर डेटा इनपुट (नकारात्मक) |
| 18 | डी2+ | एमआईपीआई अंतर डेटा इनपुट (सकारात्मक) |
| 19 | जीएनडी | जमीन |
| 20 | डी3- | एमआईपीआई अंतर डेटा इनपुट (नकारात्मक) |
| 21 | डी3+ | एमआईपीआई अंतर डेटा इनपुट (सकारात्मक) |
| 22 | जीएनडी | जमीन |
| 23-24 | NC | कोई कनेक्शन नहीं |
| 25 | जीएनडी | जमीन |
| २६-२९ | NC | कोई कनेक्शन नहीं |
| 30 | जीएनडी | जमीन |
| 31 | एलईडीके | बैकलाइट कैथोड |
| 32 | एलईडीके | बैकलाइट कैथोड |
| 33-38 | NC | कोई कनेक्शन नहीं |
| 39 | एलईडीए | बैकलाइट एनोड |
| 40 | एलईडीए | बैकलाइट एनोड |
पूर्ण अधिकतम रेटिंग
| पद | प्रतीक | मूल्य | इकाई | |
| मिनट. | मैक्स. | |||
|
पावर वोल्टेज |
आईओवीसीसी | -0.3 | 3.6 | वी |
| वीसी | -0.3 | 6.0 | वी | |
| एवीई | -- | -- | वी | |
| इनपुट सिग्नल वोल्टेज | VI | -0.3 | आईओवीसीसी | वी |
| ऑपरेशन तापमान | शीर्ष | -20 | 70 | °C |
| भंडारण तापमान | टीएसटी | -30 | 80 | °C |
बैकलाइट विशेषताएं
| विशेषताएं | प्रतीक | मिनट. | प्रकार | मैक्स. | इकाई |
| एलईडी आगे की धारा | यदि | -- | 180 | 225 | mA |
| प्रत्येक एलईडी स्ट्रिंग का एलईडी फॉरवर्ड वोल्टेज | वीएफ-स्ट्रिंग | 11.6 | -- | 13.6 | वोल्ट |
| एलईडी जीवन काल |
नहीं |
30000 |
40000 |
-- |
घन्टा |
| पद | प्रतीक | स्थिति | मूल्य | |||
| मिनट. | टाइप करें। | मैक्स. | ||||
|
देखने का कोण |
तुम |
सीआर१० |
80 | 85 | - | |
| ΘD | 80 | 85 | - | |||
| ΘL | 80 | 85 | - | |||
| ΘR | 80 | 85 | - | |||
| प्रतिक्रिया समय | टन+टोफ |
θ=Φ =0 ° सामान्य देखने का कोण |
- |
30 | 40 | |
| कंट्रास्ट अनुपात | सीआर | 800 | 1000 |
- |
||
| चमक | L | 280 | 300 | - | ||
| प्रकाशकता एकरूपता | YU | 75 | 80 | - | ||
|
रंगीनता (CIE1931) |
सफेद |
WX | 0.320 | |||
| WY | 0.346 | |||||
|
लाल |
आरएक्स | 0.644 | ||||
| आरवाई | 0.329 | |||||
|
हरी |
GX | 0.328 | ||||
| GY | 0.565 | |||||
|
नीला |
BX | 0.137 | ||||
| द्वारा | ||||||
| एनटीएससी | 57% | |||||

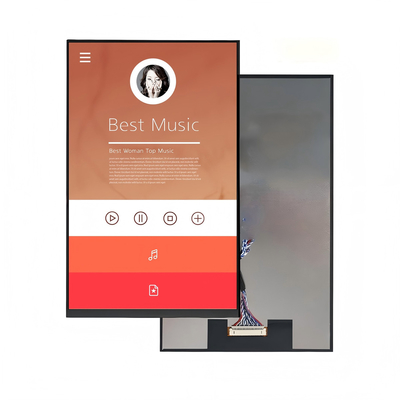

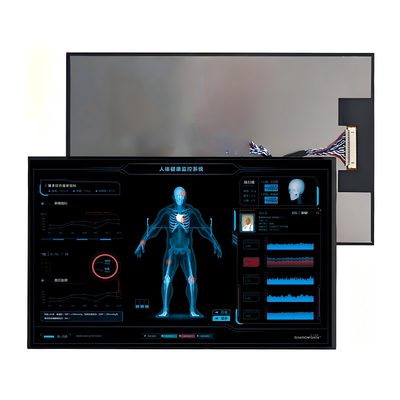

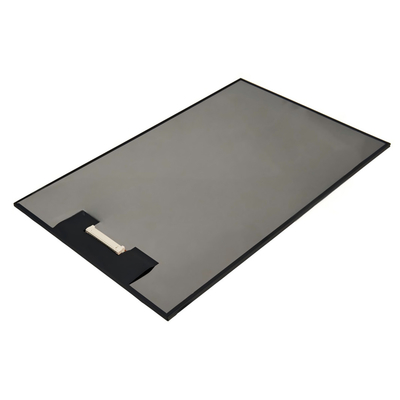

उत्पाद फोटो
पर्यावरण/विश्वसनीयता परीक्षण
| नहीं | परीक्षण वस्तु | स्थिति | टिप्पणियाँ |
| 1 | उच्च तापमान संचालन | Ts= +70°C, 240 घंटे |
नोट 1 IEC60068-2-2, GB2423. 2-89 |
| 2 | निम्न तापमान संचालन | Ta=-20°C, 240 घंटे | नोट 2 IEC60068-2-1 GB2423.1-89 |
| 3 | उच्च तापमान भंडारण | Ta= +80°C, 240 घंटे | IEC60068-2-2 GB2423. 2-89 |
| 4 | कम तापमान पर भंडारण | ता= -30°C, 240 घंटे | IEC60068-2-1 GB/T2423.1-89 |
| 5 | उच्च तापमान और आर्द्रता भंडारण | Ta= +60°C, 90% आरएच अधिकतम, 160 घंटे |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | थर्मल शॉक (नॉन-ऑपरेशन) | -30°C 30 मिनट ~ +80°C 30 मिनट परिवर्तन समयः 5 मिनट, 30 चक्र |
ठंड से शुरू करें तापमान, के साथ समाप्त उच्च तापमान IEC60068-2-14, GB2423.22-87 |
|
7 |
विद्युत स्थैतिक डिस्चार्ज (ऑपरेशन) |
C=150pF, R=330 Ω, 5 अंक/पैनल हवाः±8KV, 5 बार; संपर्कः ±4KV, 5 बार; (पर्यावरणः 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
कंपन (नॉन-ऑपरेशन) |
आवृत्ति सीमाः 10~55 हर्ट्ज, स्ट्रोकः 1मिमी स्वीप: 10Hz~55Hz~10Hz X.Y.Z. की प्रत्येक दिशा के लिए 2 घंटे (पैकेज की स्थिति) |
आईईसी 60068-2-6 GB/T2423.5-1995 |
| 9 | आघात (अप्रचालन) |
60G 6ms, ± X, ± Y, ± Z प्रत्येक दिशा के लिए 3 बार |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | पैकेज ड्रॉप टेस्ट |
ऊँचाई: 80 सेमी, 1 कोने, 3 किनारे, 6 सतहें |
IEC60068-2-32 GB/T2423.8-1995 |
