उत्पाद विवरण:
|
| उत्पाद: | 1.3" इंच टीएफटी एलसीडी | टच स्क्रीन: | बिना |
|---|---|---|---|
| संकल्प: | 240x240 डॉट्स | शीशे को ढको: | अनुकूलन योग्य |
| देखने की दिशा: | आईपीएस मुक्त देखने का कोण | इंटरफेस: | एसपीआई इंटरफ़ेस |
| पिन नंबर: | 12 पिन | संबंध: | प्लगिंग |
| भूतल चमक: | 250 सीडी/एम2(निट्स) | एलईडी लाइफटाइम: | 40,000 घंटे |
| प्रमाणपत्र: | ISO9001:2015 / ISO1400:2015 | अनुपालन: | Rohs & Reach अनुपालन |
| प्रमुखता देना: | 240x240 स्क्वायर एलसीडी डिस्प्ले,1.3 इंच स्क्वायर एलसीडी डिस्प्ले,फ्री व्यूइंग स्क्वायर टीएफटी डिस्प्ले: |
||
1.3 इंच टीएफटी एलसीडी 240x240 डॉट्स उत्पाद परिचय
SFTO130JY-7167AN एक पूर्ण रंग वर्ग TFT एलसीडी डिस्प्ले है जिसका विकर्ण आकार 1.3 इंच और संकल्प 240x240 है। यह मॉड्यूल SPI इंटरफ़ेस का समर्थन करता है,यह उपयोगकर्ताओं के लिए कार्यक्रम और उपयोग करने के लिए बहुत सुविधाजनक बना रहा है. SF-TO130B-8909A-N मॉडल का मॉड्यूल आकार 21.16x29.22 मिमी है, और सक्रिय क्षेत्र का आकार 23.4x23.4 मिमी है;
ड्राइवर आईसी ST7789V नियंत्रक मॉड्यूल पर एकीकृत हैं, जिसमें 3.0V से 3.6V तक की तर्कसंगत बिजली आपूर्ति वोल्टेज रेंज है।यह -20 °C से +70 °C के तापमान सीमा के भीतर काम कर सकता है और इसके भंडारण तापमान सीमा -30 °C से +80 °C है.SFTO130JY-7167AN केएफपीसी को अनुकूलित किया जा सकता है, और इसे नए डिजाइन किए गए प्रतिरोधी टच स्क्रीन (आरटीपी) या कैपेसिटिव टच स्क्रीन से लैस किया जा सकता है।
विशेषता
| पद | सामग्री |
| एलसीडी आकार | 1.3 इंच ((डायगोनल) |
| प्रदर्शन मोड | आम तौर पर काला |
| संकल्प | 240 ((H) RGB x 240 ((V) |
| डॉट पिच | 0.0975 (H) x 0.0975 ((V) मिमी |
| सक्रिय क्षेत्र | 23.4 ((H) x 23.4 (V) मिमी |
| मॉड्यूल का आकार | 26.16(H) x 29.22(V) x 1.5Max(D) मिमी |
| रंग व्यवस्था | आरजीबी ऊर्ध्वाधर पट्टी |
| इंटरफेस | 4 लाइन एसपीआई |
| ड्राइव आईसी | ST7789 |
| चमक | 250 (TYP) cd/m2 |
| देखने की दिशा | सभी दृश्य |
| बैकलाइट | 2 सफेद एलईडी |
| ऑपरेटिंग टेम्प. | -20°C~ + 70°C |
| भंडारण तापमान. | -30°C~+ 80°C |
| वजन | टीबीडी |

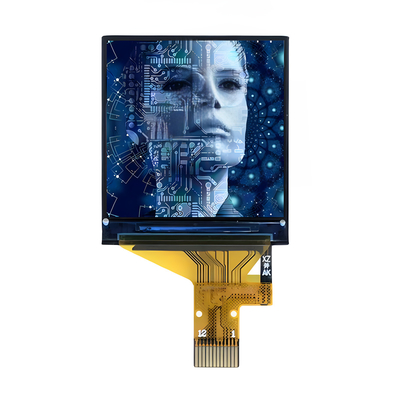

1.3 इंच टीएफटी एलसीडी 240x240 डॉट्स उत्पाद चित्र
पिन परिभाषा
| नहीं. | प्रतीक | विवरण |
| 1 | जीएनडी | जमीन |
| 2 | एलईडीके | बैकलाइट का कैथोड |
| 3 | एलईडीए | बैकलाइट का एनोड |
| 4 | वीसी | एनालॉग के लिए बिजली की आपूर्ति ((2.8V-3.3V) |
| 5 | जीएनडी | जमीन |
| 6 | जीएनडी | जमीन |
|
7 |
डी/सी |
रजिस्टर चुनें पिन D/C= ¥ 1 ¥: डेटा प्रदर्शित करें. डी/सी= ¥0 ¥: कमांड डेटा. |
| 8 | सीएस |
चिप चुनें पिन ((Low ✓ सक्षम करें) |
| 9 | एससीएल | सीरियल घड़ी पिन. |
| 10 | एसडीए | सीरियल डेटा इनपुट |
| 11 | रीसेट करें | एलसीएम रीसेट पिन |
| 12 | जीएनडी | जमीन |
विद्युत विशेषताएं
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| तार्किक आपूर्ति वोल्टेज | आईओवीसीसी | 1.65 | 1.8/2.8 | 3.3 | वी |
| एनालॉग आपूर्ति वोल्टेज | वीसी | 2.6 | 2.8 | 3.3 |
-- |
| इनपुट करंट | आईडी |
-- |
20 |
-- |
mA |
| चमक |
-- |
250 |
-- |
Cd/m2 |

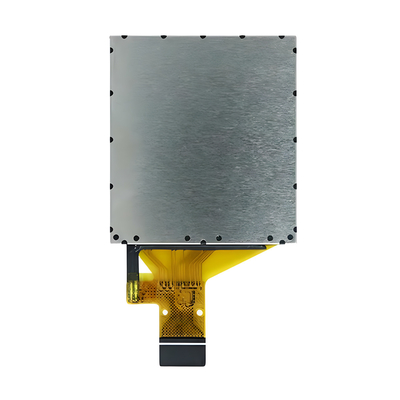

1.3 इंच टीएफटी एलसीडी 240x240 डॉट्स उत्पाद छवि
कारखाने की सुविधाएँ और प्रमाणपत्र
अनुमानित क्षमता (पीसीएपी) टच स्क्रीन
प्रोजेक्ट कैपेसिटिव (पीसीएपी) टच टेक्नोलॉजी तेजी से और संवेदनशील प्रतिक्रिया और पेशेवर स्तर की विश्वसनीयता को जोड़ती है।
प्रौद्योगिकी प्रक्षेपित क्षमतात्मक टच स्क्रीन को सख्त औद्योगिक, चिकित्सा और ऑटोमोटिव अनुप्रयोगों के लिए डिज़ाइन किया गया है। हम पीसीएपी टच स्क्रीन को तरल क्रिस्टल डिस्प्ले (एलसीडी) के साथ भी जोड़ सकते हैं,जो एक एकीकृत एम्बेडेड समाधान है जो आपूर्ति श्रृंखला और विधानसभा को सरल बनाने में मदद करता है.
कवर ग्लास:
1आकारः कस्टम आकार, आकार, किनारे उपचार, छेद और कटआउट
2रंगः सिल्क प्रिंटिंग, लोगो
3ग्लास सामग्रीः गोरिल्ला ग्लास, टेम्पर्ड ग्लास, पीएमएमए
4उपचार: दर्पण, एजी, एआर, एएफ
सेंसर:
1सेंसर सामग्रीः कांच, फिल्म, फिल्म+फिल्म
2FPC: आकार डिजाइन वैकल्पिक है
3आईसीः ईईटीआई, आईएलआईटीईके, एसआईएस, साइप्रस, फोकलटेक, गुडिक्स आदि।
4इंटरफेस: आई2सी, यूएसबी, आरएस232
