उत्पाद विवरण:
|
| उत्पाद: | 2.4 इंच टीएफटी | टच स्क्रीन: | प्रतिरोधक स्पर्श पैनल (RTP) |
|---|---|---|---|
| संकल्प: | 240x320 क्यूवीजीए | शीशे को ढको: | बिना (अनुकूलन योग्य) |
| देखने की दिशा: | 12 बजे | इंटरफेस: | एमसीयू/आरजीबी/एसपीआई |
| पिन नंबर: | 48पिन | संबंध: | टांकने की क्रिया |
| भूतल चमक: | 350 सीडी / एम 2 | एलईडी लाइफटाइम: | 40,000 घंटे |
| प्रमुखता देना: | 240x320 टीएफटी एलसीडी डिस्प्ले,2.4 इंच टीएफटी एलसीडी डिस्प्ले |
||
इस वस्तु के बारे में SF-TC240H-8944B-T
240x320 क्यूवीजीए के रिज़ॉल्यूशन के साथ 2.4 इंच के टीएफटी एलसीडी डिस्प्ले का परिचय, जिसे एक कॉम्पैक्ट फॉर्म फैक्टर में एक जीवंत दृश्य अनुभव प्रदान करने के लिए डिज़ाइन किया गया है। इस डिस्प्ले में एक एमसीयू/आरजीबी इंटरफ़ेस है,विभिन्न सूक्ष्म नियंत्रकों और प्रणालियों के लिए बहुमुखी कनेक्टिविटी विकल्प प्रदान करना.
प्रमुख विशेषताएं:
अनुप्रयोग:
टीएफटी एलसीडी डिस्प्ले 2.4 इंच 240x320 इंच क्यूवीजीए प्रतिरोधक टच स्क्रीन के साथ सुविधा और उपयोगिता का अनुभव करें,और अपने दृश्य आकर्षक और कार्यात्मक डिजाइन के साथ अगले स्तर पर अपने परियोजनाओं ले लोचाहे आप एक प्रोटोटाइप या एक वाणिज्यिक उत्पाद विकसित कर रहे हों, यह डिस्प्ले आपको आवश्यक प्रदर्शन और विश्वसनीयता प्रदान करता है।
विशेषताएं
| उत्पाद: | 2.4 इंच टीएफटी | टच स्क्रीनः | प्रतिरोधी स्पर्श पैनल (RTP) |
|---|---|---|---|
| संकल्पः | 240x320 क्यूवीजीए | कवर ग्लास | बिना (अनुकूलन योग्य) |
| देखने की दिशा: | बारह बजे | इंटरफ़ेसः | एमसीयू/आरजीबी |
| पिन संख्याः | 48 पिन | कनेक्शनः | एफपीसी प्रकार कनेक्शन |
| सतह चमकः | 250 Cd/m2 | एलईडी जीवनकालः | 40,000 घंटे |
अक्सर पूछे जाने वाले प्रश्न:
प्रश्न 1. क्या मुझे नमूना आदेश मिल सकता है?
एकः हाँ, हम परीक्षण और गुणवत्ता की जांच करने के लिए नमूना आदेश का स्वागत करते हैं। विभिन्न आइटम संख्याओं के मिश्रित नमूने स्वीकार्य हैं।
Q2. नेतृत्व समय के बारे में क्या?
उत्तरः ऑफ-शेल्फ उत्पादों के लिए, स्टॉक में नमूने तुरंत। नमूना पुनः बनाने के लिए 1-1,5 सप्ताह। बड़े पैमाने पर उत्पादन के लिए 4-6 सप्ताह। डिजाइन-इन उत्पादों के लिए, काउंटर ड्राइंग प्रस्ताव के लिए 2-3 दिन;2 सप्ताह के लिए नमूना बनाने के लिए ड्राइंग अनुमोदन परनमूना अनुमोदन पर परीक्षण/मास उत्पादन के लिए 5-6 सप्ताह।
Q3. क्या आपके पास नमूना और उत्पादन आदेश के लिए कोई MOQ सीमा है?
एकः कम MOQ. नमूना जांच के लिए 3-5pcs उपलब्ध है. बड़े पैमाने पर उत्पादन MOQ आम तौर पर 1K/लॉट है. हम ट्रेल-रन / पीपी-रन आदेश के लिए एमपी MOQ से कम मात्रा का समर्थन करते हैं.
प्रश्न 4. आप माल कैसे भेजते हैं और आने में कितना समय लगता है?
A: डीएचएल, यूपीएस, फेडएक्स या टीएनटी द्वारा जहाज। आगमन में 5-7 दिन लगते हैं। हवाई और समुद्री शिपिंग भी वैकल्पिक है।
Q5. एलसीडी मॉड्यूल के लिए आदेश कैसे जारी किया जाए?
एकः सबसे पहले हमें अपनी आवश्यकताओं या आवेदन के बारे में बताएं।
दूसरा हम आपकी आवश्यकताओं या हमारे सुझावों के अनुसार उद्धृत करते हैं।
तीसरा ग्राहक नमूने की पुष्टि करता है और औपचारिक आदेश के लिए जमा करता है।
चौथा, हम उत्पादन की व्यवस्था करते हैं।
प्रश्न 6. क्या एलसीडी उत्पाद पर अपना लोगो प्रिंट करना ठीक है?
एकः हाँ. कृपया हमें औपचारिक रूप से डिजाइन चरण में सूचित करें, और हम आपके नमूना परीक्षण और अनुमोदन के लिए अपने लोगो के साथ नमूने बनाएंगे। नमूना अनुमोदन पर, बड़े पैमाने पर उत्पादन अनुमोदित नमूनों का पालन करेगा।
Q7: क्या आप उत्पादों के लिए गारंटी प्रदान करते हैं?
एकः हाँ, हम अपने उत्पादों के लिए 1 वर्ष की वारंटी प्रदान करते हैं।
प्रश्न 8: दोषपूर्ण से कैसे निपटें?
एकः सबसे पहले, हमारे उत्पादों को सख्त गुणवत्ता नियंत्रण प्रणाली में उत्पादन किया जाता है और दोषपूर्ण दर 0.2% से कम होगी।
दूसरा, गारंटी अवधि के दौरान हम छोटी मात्रा के लिए नए आदेश के साथ नए एलसीडी भेजेंगे। दोषपूर्ण बैच उत्पादों के लिए, हम नए आदेश के साथ नए एलसीडी भेजेंगे।हम उन्हें मरम्मत करेंगे और उन्हें आपको फिर से भेज देंगे या हम वास्तविक स्थिति के अनुसार फिर से कॉल सहित समाधान पर चर्चा कर सकते हैं.
बाहरी आयाम
इंटरफेस पिन परिभाषा
| नहीं। | पिन नाम | आई/ओ | विवरण |
| 1 | YU | मैं | टच पैनल पिन |
| 2 | एक्सएल | मैं | टच पैनल पिन |
| 3 | YD | मैं | टच पैनल पिन |
| 4 | एक्सआर | मैं | टच पैनल पिन |
| 5 | जीएनडी | मैं | जमीन |
| 6 | वीसीआई | मैं | बिजली की आपूर्ति 2.8V वोल्टेज |
| 7 | वीडीडी3 | मैं | बिजली की आपूर्ति 2.8V/ 1.8V वोल्टेज |
| 8 | VDD3_P(NC) | - | खुला सेट करें |
| 9 | BC_CTRL ((NC) | - | खुला सेट करें |
| 10 | BC ((NC) | - | खुला सेट करें |
|
11 |
टीई |
ओ |
MPU को फ्रेम लेखन के साथ सिंक्रनाइज़ करने के लिए फाड़ने के प्रभाव आउटपुट पिन,जब यह पिन सक्रिय नहीं है, यह पिनहैकम। |
| 12-29 | DB17-DB0 | आई/ओ | प्रदर्शित डेटा I/O |
| 30 | एसडीए | आई/ओ | सीरियल इनपुट सिग्नल |
| 31 | DOTLCK | मैं | आरजीबी इंटरफ़ेस संचालन के लिए डॉट क्लॉक सिग्नल |
| 32 | सक्षम | मैं | आरजीबी इंटरफ़ेस संचालन के लिए डेटा सक्षम सिग्नल |
| 33 | HSYNC | मैं | रेखा क्षैतिज सिंक्रनाइज़ेशन संकेत |
| 34 | VSYNC | मैं | फ्रेम वर्टिकल सिंक सिग्नल |
| 35 | आरडीएक्स | मैं | स्ट्रोब सिग्नल इनपुट पिन पढ़ें |
| 36 | WRX | मैं | स्ट्रोब सिग्नल इनपुट पिन लिखें |
| 37 | डीसीएक्स | मैं | रजिस्टर सिग्नल चुनें |
| 38 | सीएसएक्स | मैं | चिप चयन संकेत के लिए इनपुट पिन |
| 39 | रीसेट करें | मैं | एलसीएम रीसेट इनपुट सिग्नल |
| 40 | IM0 |
मैं |
कृपया चौथे पृष्ठ देखें, MCU इंटरफ़ेस मोड का चयन करें |
| 41 | आईएम1 | ||
| 42 | आईएम2 | ||
| 43 | IM3 | ||
| 44 | एलईडी_ए | मैं | एलईडी एनोड |
| 45 | एलईडी_के1 | मैं | एलईडी कैथोड |
| 46 | एलईडी_के2 | मैं | एलईडी कैथोड |
| 47 | एलईडी_के3 | मैं | एलईडी कैथोड |
| 48 | एलईडी_के4 | मैं | एलईडी कैथोड |
एलईडी बैकलाइट विशेषताएं
| पद | प्रतीक | MIN | TYP | अधिकतम | UNIT |
परीक्षण स्थिति |
| आपूर्ति वोल्टेज | Vf | 3.0 | 3.2 | 3.4 | वी | यदि=80mA |
| आपूर्ति करंट | यदि | - | 80 | - | mA | - |
| रिवर्स वोल्टेज | वीआर | - | - | 5 | वी | - |
| शक्ति अपव्यय | पीडी | - | 288 | - | mW | - |
| एलसीएम के लिए प्रकाश तीव्रता |
- |
- | 350 | - | Cd/m2 | यदि=80mA |
| एलसीएम के लिए एकरूपता | - | 80 | - | - | % | यदि=80 mA |
| बैकलाइट रंग | सफेद | |||||

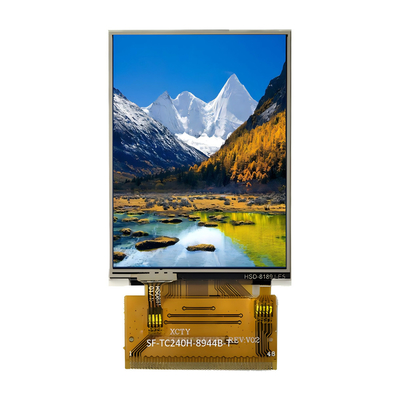

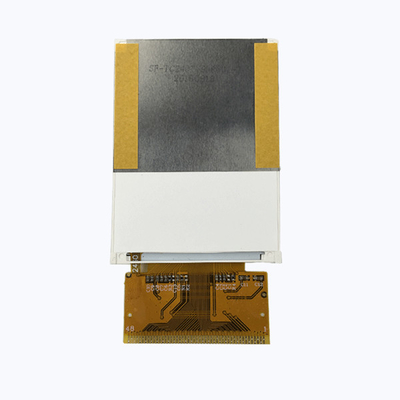

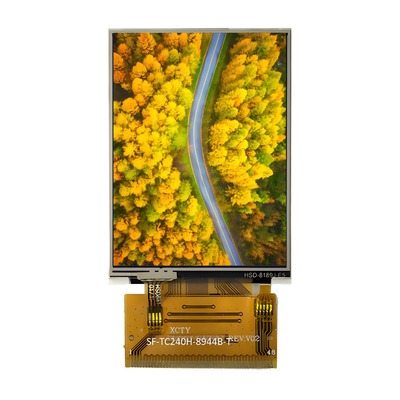

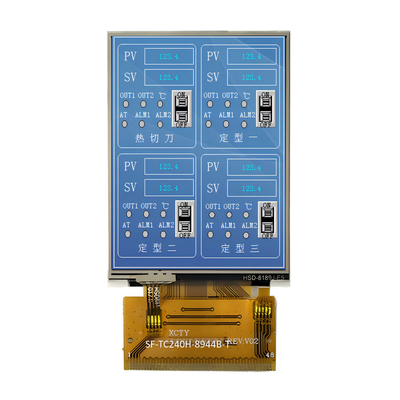

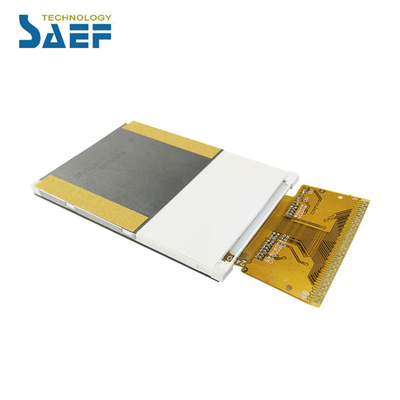

उत्पाद छवि
