उत्पाद विवरण:
|
| उत्पाद: | टीएफटी एलसीडी डिस्प्ले 3.5" | संकल्प: | 320x480 बिंदु |
|---|---|---|---|
| चालक आई.सी: | ILI9488 या समकक्ष | टच स्क्रीन: | प्रतिरोधक स्पर्श वैकल्पिक के साथ |
| कवर ग्लास आयाम: | अनुकूलन | देखने की दिशा: | 12 बजे |
| रूपरेखा मंद।: | 55.26 ((W) x 84.69 ((L) x 2.1 ((T) मिमी | सक्रिय क्षेत्र: | 48.96 x 73.44 मिमी |
| इंटरफेस: | एमसीयू 16 बिट्स (अनुकूलन योग्य) | संबंध: | सोल्डरिंग (अनुकूलित किया जा सकता है) |
| पिन नंबर: | 44 पिन (अनुकूलित किया जा सकता है) | भूतल चमक: | 200 सीडी/एम2(निट्स) |
| वोल्टेज आपूर्ति: | 3.2 वी | बैकलाइट प्रकार: | सफेद एलईडी |
| एलईडी लाइफटाइम: | 40,000 घंटे | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 16 बिट टीएफटी एलसीडी डिस्प्ले,पोर्ट्रेट टीएफटी एलसीडी डिस्प्ले,एलईडी बैकलाइट टीएफटी 320x480 |
||
टीएफटी एलसीडी डिस्प्ले 3.5 इंच 320x480 पोर्ट्रेट टीएन प्रकार ILI9488 एमसीयू 16 बिट्स 3.2V सफेद एलईडी बैकलाइट
3.5" टीएफटी 320x480, टीएफटी एलसीडी 3.5 इंच
SF-TC350H-9934A-N TFT एलसीडी मॉड्यूल एक 3.5 ′′ इंच विकर्ण आकार HVGA पोर्ट्रेट मोड 320x480 पूर्ण रंग प्रदर्शन है, SF-TC350H-9934A-N एक और संस्करण है जो प्रतिरोधक टच स्क्रीन के साथ है,मॉडल संख्या SF-TC350H-9934A-T है, और इसे पीसीएपी के साथ डिज़ाइन किया जा सकता है जिसका भाग संख्या SF-TC350H-9934A-CT है। यह मॉड्यूल MCU 16 बिट इंटरफ़ेस का समर्थन करता है। SF-TC350H-9934A-N मॉडल का मॉड्यूल आयाम 55.26 ((W) x 84 है।69 ((L) x 2.1 T) मिमी और सक्रिय क्षेत्र का आकार 48.96 x 73.44 मिमी है।
SF-TC350H-9496G-T मॉड्यूल पर ILI9488 नियंत्रक के साथ एकीकृत है, और इसकी तर्क आपूर्ति वोल्टेज 2.6V से 3.4V तक होती है। विशिष्ट मान 3.2V है।
सतह चमक 200 cd/m2 (Nits) है। यदि आप इसे पोर्ट्रेट मोड के रूप में उपयोग करना चाहते हैं या चमक को समायोजित करना चाहते हैं, तो कृपया अधिक तकनीकी सहायता के लिए हमसे संपर्क करें।सतह की चमक 1000 cd/m2 (निट्स) तक प्राप्त की जा सकती हैइस मॉडल का व्यापक रूप से प्रयोग किया गया है।एम्बेडेड सिस्टम, ऑटोमेशन, जीपीएस, चिकित्सा उपकरण, औद्योगिक उपकरण, सुरक्षा उपकरण में उच्च गुणवत्ता और रंगीन छवि में टीएफटी डिस्प्ले की आवश्यकता होती है।
| उत्पाद: | टीएफटी एलसीडी डिस्प्ले 3.5" | संकल्पः | 320x480 डॉट्स |
|---|---|---|---|
| ड्राइवर आईसीः | ILI9488 या समकक्ष | टच स्क्रीनः | प्रतिरोधक स्पर्श के साथ वैकल्पिक |
| कवर ग्लास आयामः | अनुकूलन योग्य | देखने की दिशा: | बारह बजे |
| रूपरेखा डिम.: | 55.26 ((W) X 84.69 ((L) X 2.1 ((T) मिमी | सक्रिय क्षेत्रः | 48.96 X 73.44 मिमी |
| इंटरफ़ेसः | एमसीयू 16 बिट्स (अनुकूलित) | कनेक्शनः |
सोल्डरिंग (अनुकूलित किया जा सकता है) |
| पिन संख्याः | 44 पिन (अनुकूलित किया जा सकता है) | सतह चमकः | 200 Cd/m2 ((निट्स) |
| आपूर्ति वोल्टेजः | 3.2 वी | बैकलाइट प्रकारः | सफेद एलईडी |
| एलईडी जीवनकालः | 40,000 घंटे | अनुपालन: | REACH और RoHS अनुरूप |
पिन परिभाषा
पिन 1, एलईडी ए, एलईडी एनोड.
पिन 2, एलईडी6K, एलईडी कैथोड.
पिन 3, एलईडी 5K, एलईडी कैथोड.
पिन 4, एलईडी 4K, एलईडी कैथोड.
पिन 5, एलईडी 3K, एलईडी कैथोड.
पिन 6, एलईडी 2K, एलईडी कैथोड.
पिन 7, एलईडी 1K, एलईडी कैथोड.
पिन 8, जीएनडी, ग्राउंड.
पिन 9, एलईडी 7K ((एनसी), खुला सेट करें.
पिन10, वीसीआई, बिजली की आपूर्ति 2.8V वोल्टेज.
पिन11, आईओवीसीसी, पावर सप्लाई 2.8V/1.8V वोल्टेज।
चिप चयन संकेत के लिए पिन12, /सीएस, इनपुट पिन.
पिन13, /WR, स्ट्रॉबे सिग्नल इनपुट पिन लिखें.
पिन14, आरएस, रजिस्टर चयन संकेत.
पिन 15, आरडी, स्ट्रोब सिग्नल इनपुट पिन पढ़ें।
पिन16, /RESET, एलसीएम रीसेट इनपुट सिग्नल.
पिन 17, एनसी, खुला सेट.
पिन 18, एनसी, खुला सेट.
पिन19~पिन34, डी15-डी0, डिस्प्ले डेटा आई/ओ
पिन 35, IM0/NC, खोल दिया।
पिन 36, IM1/NC, खोल दिया।
पिन37, एफएमएआरके, चीर प्रभाव आउटपुट पिन एमसीयू को फ्रेम लेखन के साथ सिंक्रनाइज़ करता है, एस/डब्ल्यू कमांड द्वारा सक्रिय किया जाता है।
पिन38, एलईडी8K(एनसी), खुला सेट करें.
पिन39, जीएनडी, ग्राउंड
पिन40, एक्सएल ((एनसी), खुला सेट.
पिन41, YD ((NC), खुला सेट करें।
पिन42, एक्सआर ((एनसी), खुला सेट करें.
पिन43, YU(NC), खुला सेट करें.
पिन44, जीएनडी, ग्राउंड
3.5" TFT 320x480, TFT एलसीडी 3.5 इंच ड्राइंग

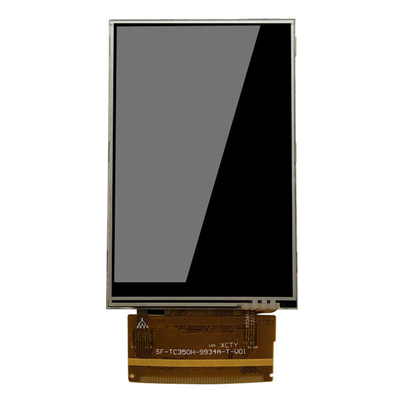

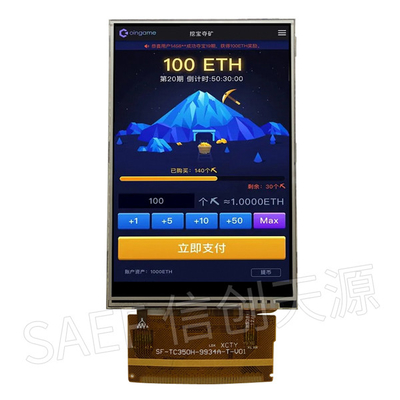

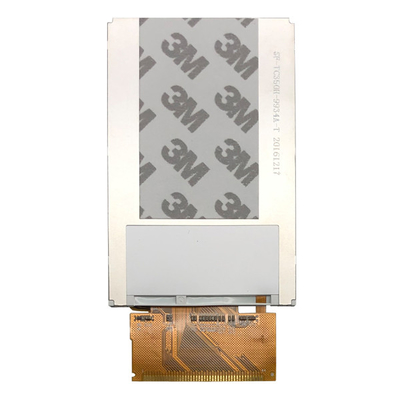

3.5" टीएफटी 320x480, टीएफटी एलसीडी 3.5 इंच उत्पाद छवि
कारखाने की सुविधाएँ और प्रमाणपत्र
