7 इंच 1024x600 एलवीडीएस टीएफटी एलसीडी सीटीपी के साथ, पीसीएपी टच स्क्रीन 7 इंच आईपीएस

7 इंच 1024x600 एलवीडीएस टीएफटी एलसीडी सीटीपी के साथ, पीसीएपी टच स्क्रीन 7 इंच आईपीएस उत्पाद परिचय

उत्पाद का त्वरित विवरणः


1एलसीडी आकारः 7 ′′ इंच टीएफटी
2. संकल्पः 1024x600
3देखने का कोणः मुक्त
4. रूपरेखा आयामः 165x100x5.7 मिमी
5एलसीएम इंटरफ़ेस प्रकारः एलवीडीएस

6सीटीपी इंटरफ़ेस प्रकारः आई2सी
7. तापमानः शीर्ष -20°C से +70°C; Tst -30°C से +80°C
8. टच पैनल: क्षमता टच स्क्रीन ((CTP)

SAEF Technology ZDX070BIV1-B3 1024x600 पिक्सल के रिज़ॉल्यूशन के साथ 7 ′′ IPS प्रकार का फुल व्यूइंग एंगल TFT एलसीडी डिस्प्ले है। यह कैपेसिटिव टच स्क्रीन ((CTP) के साथ है, और कवर ग्लास अनुकूलन योग्य है।

यह एलसीडी मॉड्यूल 165x100x5.7 मिमी का है, और एए आकार 154.2144 ((एच) ×85.92 ((वी) मिमी है। यह 7 "टीएफटी एलसीडी पीसीएपी ((कैपेसिटिव टच स्क्रीन के साथ है।ZDX070BIV1-B3 एलसीएम इंटरफ़ेस एलवीडीएस इंटरफ़ेस के साथ है, 30 पिन। सीटीपी इंटरफ़ेस आई2सी है। ZDX070BIV1-B3 300cd/m2 (निट्स) सतह चमक के साथ है, यह एलसीडी डिस्प्ले मॉड्यूल ₹20°C से +70°C के तापमान पर काम कर सकता है।

यह 7 ′′ टीएफटी एलसीडी मॉड्यूल व्यापक रूप से माप उपकरण, चिकित्सा उपकरण, घरेलू स्वचालन, पहुंच सुरक्षा प्रणाली, सुपरमार्केट मूल्य टैग, और घरेलू उपकरणों, जीपीएस डिवाइस आदि में उपयोग किया जाता है।

7 इंच 1024x600 एलवीडीएस टीएफटी एलसीडी सीटीपी के साथ, पीसीएपी टच स्क्रीन 7 इंच आईपीएस उत्पाद ड्राइंग

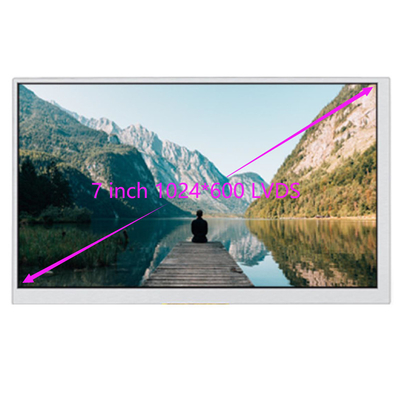

सीटीपी, पीसीएपी टच स्क्रीन के साथ 7 इंच 1024x600 एलवीडीएस टीएफटी एलसीडी 7 इंच आईपीएस उत्पाद छवि

सुविधाएँ और प्रमाणपत्र

एलवीडीएस क्या है

एलवीडीएस (लो वोल्टेज डिफरेंशियल सिग्नलिंग): यह एक कम वोल्टेज डिफरेंशियल सिग्नलिंग टेक्नोलॉजी इंटरफेस है। It is a digital video signal transmission method developed by NS Corporation (National Semiconductor Corporation) in the United States to overcome the shortcomings of high power consumption and EMI electromagnetic interference when transmitting broadband and high bit rate data in TTL level.

हाल के वर्षों में, इलेक्ट्रॉनिक्स उद्योग के तेजी से विकास के साथ, बुद्धिमान डिस्प्ले उपकरण ने भी शानदार उपलब्धियां हासिल की हैं, और उच्च परिभाषा डिस्प्ले उपभोक्ताओं द्वारा पसंद किया गया है।वर्तमान में, हाई डेफिनिशन डिस्प्ले प्रोटोकॉल इंटरफेस में आरजीबी, एलवीडीएस, एमआईपीआई, ईडीपी, एचडीएमआई, मिनीएलवीडीएस, वी-बाय-वन आदि शामिल हैं।

एलवीडीएस स्तर के मानक में डेटा प्रसारित करने के लिए अंतर संकेत लाइनों की एक जोड़ी (दो) का उपयोग किया जाता है।

3.5 एमए स्थिर वर्तमान आपूर्ति चलाकर, 100Ω समाप्ति पर 350 एमवी के बहुत कम आयाम अंतर संकेत के साथ उच्च गति से डेटा प्रेषित किया जा सकता है।डेटा ट्रांसमिशन की गति विनिर्देश के भीतर अधिकतम 655 एमबीटी/एस तक सीमित है. लेकिन यह सीमा नहीं है. प्रत्येक अर्धचालक निर्माता के अद्वितीय प्रसंस्करण के माध्यम से, लगभग 3 Gbit / s की उच्च गति संचरण गति प्राप्त करना संभव है.

दो अंतर संकेत, सकारात्मक इलेक्ट्रोड संकेत (A+) और नकारात्मक इलेक्ट्रोड संकेत (B−), 1.2 V के एक सामान्य वोल्टेज (Voc) पर केंद्रित हैं,और दोनों संकेत 350 mV के संभावित अंतर के साथ दोलन. फिर, ऑसिलोस्कोप के अंतर को एक जांच के साथ मापा जाता है, और चित्र 2 की तरह एक संकेत तरंग रूप प्राप्त होता है। यह दो संकेतों के बीच आयाम अंतर ((A+) −(B−)) है।एक अंतर जांच के साथ मापने से, आयाम अंतर की गणना की जा सकती है. लेकिन इस तरह का संकेत तरंग रूप भौतिक रूप से मौजूद नहीं है.

एलवीडीएस के ट्रांसमीटर और रिसीवर की बुनियादी संरचना नीचे दिए गए चित्र में दिखाई गई है। यह एक सिग्नल को प्रसारित करने के लिए दो तारों (यानी, अंतर संकेत लाइनों) का उपयोग करता है,और एक निरंतर धारा स्रोत द्वारा संचालित है, अर्थात, वर्तमान संचालित (टीटीएल और सीएमओएस जैसे वोल्टेज संचालित स्तरों के विपरीत) ।

इनमें से, ड्राइवर में क्षेत्र प्रभाव ट्रांजिस्टर (जरूरी नहीं कि क्षेत्र प्रभाव ट्रांजिस्टर, क्योंकि एलवीडीएस तकनीकी विनिर्देश मुख्य रूप से विद्युत पर केंद्रित है,एलवीडीएस इंटरफेस का इंटरकनेक्शन और लाइन समापन, और उत्पादन प्रक्रिया, ट्रांसमिशन माध्यम और बिजली आपूर्ति वोल्टेज के लिए कोई स्पष्ट आवश्यकताएं नहीं हैं, यानी यह सीएमओएस, गाए या अन्य प्रक्रियाओं द्वारा प्राप्त किया जा सकता है,और काले बिल्ली और सफेद बिल्ली जो चूहों को पकड़ सकते हैं अच्छी बिल्लियों हैं) एक पूर्ण पुल स्विच सर्किट बनाने के लिए. 3.5mA निरंतर धारा स्रोत के वर्तमान प्रवाह दिशा को नियंत्रित करने के लिए प्रयोग किया जाता है,एक 100 ओम समापन प्रतिरोधक रिसीवर के उलटा और उलटा टर्मिनलों के बीच समानांतर में जुड़ा हुआ है, ताकि वर्तमान प्रतिरोधक के माध्यम से वोल्टेज उत्पन्न कर सके, और फिर रिसीवर के निर्णय से उच्च और निम्न स्तर बनते हैं।

जब Q2 और Q3 चालू होते हैं और Q1 और Q4 बंद होते हैं, तो निरंतर धारा स्रोत धारा Q3 के माध्यम से रिसीवर तक बहती है,और 100 ओम समापन प्रतिरोध के माध्यम से नीचे चला जाता है और फिर ड्राइविंग अंत के लिए लौटता है, और अंत में Q2 के माध्यम से जमीन (GND) के लिए गुजरता है, 3.5mA का वर्तमान इस समय 100 ओम प्रतिरोध पर 350mV की वोल्टेज गिरावट का उत्पादन करता है,इन्वर्टिंग टर्मिनल पर वोल्टेज इन्वर्टिंग टर्मिनल पर वोल्टेज से अधिक है, और आउटपुट एक उच्च स्तर "एच" है।
