उत्पाद विवरण:
|
| उत्पाद: | 3.5 इंच टीएफटी एलसीडी स्क्रीन | टच स्क्रीन: | प्रतिरोधक स्पर्श पैनल के साथ या बिना |
|---|---|---|---|
| कैपेसिटिव टच: | मानक और कस्टम कवर ग्लास वैकल्पिक | संकल्प: | 320x480 बिंदु |
| देखने की दिशा: | 12:00 | इंटरफेस: | एमसीयू |
| पिन नंबर: | 32 पिन | संबंध: | प्लगिंग (अनुकूलन योग्य) |
| भूतल चमक: | 200cd/m2 (निट्स) | एलईडी लाइफटाइम: | 40,000 घंटे |
| अनुपालन: | पहुंच और RoHS अनुपालन | प्रमाणन: | ISO9001:2015 & ISO14001:2015 |
| प्रमुखता देना: | 3.5 इंच टीएफटी एलसीडी डिस्प्ले,HVGA TFT एलसीडी डिस्प्ले,320x480 टीएफटी एलसीडी डिस्प्ले |
||
3.5 इंच टीएफटी पोर्ट्रेट टाइप एलसीडी डिस्प्ले ILITEK ILI9488 MCU इंटरफेस ड्राइवर 320x480 HVGA के साथप्रदर्शन विवरण
सेफ टेक SF-TC350H-8942A-N एक विकर्ण आकार 3.5 इंच TFT एलसीडी मॉड्यूल है जिसमें HVGA 320x480 पिक्सेल का रिज़ॉल्यूशन है।
उत्पाद का त्वरित विवरणः
1एलसीडी आकारः 3.5 ′′ टीएफटी
2. संकल्पः 320x480
3देखने का कोण: 12 बजे
4परिपत्र आयाम: 55.26*84.69*2.1 मिमी
5ड्राइवर आईसीः ILI9488
6इंटरफेस प्रकार: एमसीयू
7. टच पैनलः प्रतिरोधक टच पैनल के साथ या बिना वैकल्पिक
8. तापमानः शीर्ष -20°C से +70°C; Tst -30°C से +80°C
उत्पाद की विशेषताएं:
1. SF-TC350H-8942A-N एक TFT एलसीडी मॉड्यूल है जो 3.5 इंच के विकर्ण आकार, 320xRGBx480, पूर्ण रंग TFT एलसीडी डिस्प्ले है।
2यह मॉड्यूल एमसीयू इंटरफेस का समर्थन करता है। एसएफ-टीसी350एच-8942ए-एन मॉडल में मॉड्यूल आयाम 55.26*84.69 मिमी और सक्रिय क्षेत्र का आकार 48.96 x 73.44 मिमी है।
3. SF-TC350H-8942A-N मॉड्यूल पर ILI9488 नियंत्रक के साथ एकीकृत है, और इसकी तर्क आपूर्ति वोल्टेज 2.6V से 3.3V तक होती है।
4यह -20°C से +70°C तक के तापमान पर काम कर सकता है; इसके भंडारण तापमान -30°C से +80°C तक होते हैं।
5. SF-TC350H-8942A-N 200 cd/m2 चमक के साथ पोर्ट्रेट मोड एलसीडी मॉड्यूल है। यदि आप इसे लैंडस्केप मोड के रूप में उपयोग करना चाहते हैं या चमक बढ़ाना चाहते हैं, तो कृपया अधिक तकनीकी सहायता के लिए हमसे संपर्क करें।
6यह 3.5 इंच का टीएफटी एलसीडी मॉड्यूल जीपीएस डिवाइस, पीओएस टर्मिनल, कैश रीडर, स्कैनर, होम ऑटोमेशन, कॉन्फ्रेंस फोन, एनालाइजर, होम उपकरण, होम ऑटोमेशन, सुरक्षा प्रणाली आदि के लिए अच्छी तरह से काम करता है।
| उत्पाद: | 3.5 इंच की टीएफटी एलसीडी स्क्रीन | टच स्क्रीनः | प्रतिरोधक टच पैनल के साथ या बिना |
|---|---|---|---|
| क्षमता स्पर्शः | मानक और कस्टम कवर ग्लास वैकल्पिक | संकल्पः | 320x480 डॉट्स |
| देखने की दिशा: | 12:00 | इंटरफ़ेसः | एमसीयू |
| पिन संख्याः | 32 पिन | कनेक्शनः | प्लगिंग (अनुकूलित) |
| सतह चमकः | 200cd/m2 (नीट्स) | एलईडी जीवनकालः | 40,000 घंटे |
| अनुपालन: | REACH और RoHS अनुरूप | प्रमाणीकरणः | आईएसओ9001:2015 और आईएसओ14001:2015 |

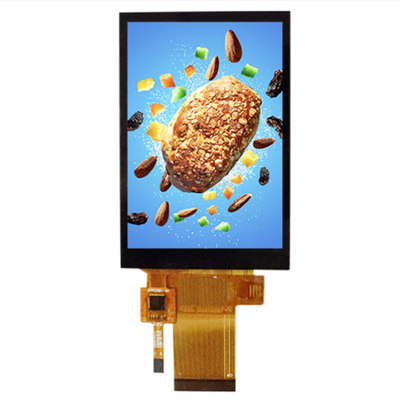

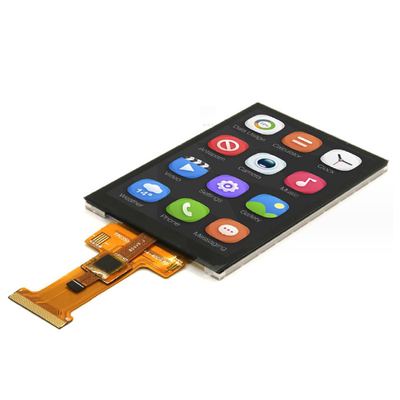

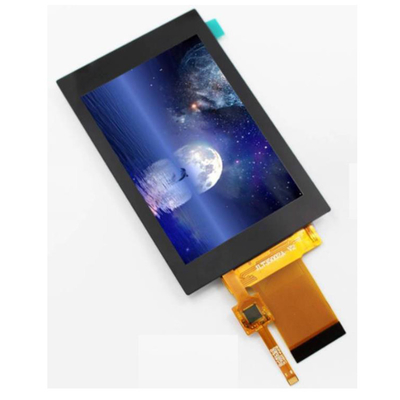

एमसीयू 3.5 इंच टीएफटी एलसीडी, 3.5 " 320x480 एचवीजीए एलसीडी डिस्प्ले वास्तविक उत्पाद छवि
प्रदर्शन + स्पर्श के लिए ili9488 3.5-इंच TFT स्क्रीन के साथ जुड़े ESP8266
1. TFT_eSPI लाइब्रेरी का प्रयोग करें
2विन्यास सामग्री
2-1) डिवाइस कैसे वायर्ड है?
वीसीसीएलईडी - 3.3
जीएनडी - जीएनडी
सीएस-डी8
आरएसटी-डी4
डीसी/आरएस - डी3
SD1 ((MOSI) T_DIN - D7
SCKT_CLK - D5
T_D0 - D6
T_CS - D2
* XXX/XXX इंगित करता है कि एक समानांतर रेखा की आवश्यकता है, जो केवल ESP8266 और ili9488 स्क्रीन पर लागू होती है
*अन्य स्क्रीन को User_Setup.h और User_Setup_Select.h में एनोटेशन के अनुसार समायोजित किया जाना चाहिए, ताकि डिवाइट्स से बचा जा सके!
उपयोगकर्ता_सेटअप.h को संशोधित करें
पुस्तकालय निर्देशिका में User_Setup.h फ़ाइल खोजें और टीएफटी स्क्रीन के मॉडल के अनुसार एनोटेशन को संशोधित करें
#define ILI9488_DRIVER // चेतावनीः ILI9488 डिस्प्ले SDO को MISO से कनेक्ट न करें यदि अन्य डिवाइस SPI बस साझा करते हैं (सीएस उच्च होने पर TFT SDO तीन नहीं करता है)
इस ड्राइवर पर टिप्पणी रद्द करें, और टिप्पणी में डिफ़ॉल्ट li9341 लौटाएं
दो पैरामीटर जोड़ें
#परिभाषित करें TFT_WIDTH 480
#परिभाषित करें TFT_HEIGHT 320
क्योंकि मैं एक 480*320 स्क्रीन का उपयोग कर रहा हूँ, वहाँ फ़ाइल में कोई संबंधित पैरामीटर हैं, तो मैं इसे जोड़ सकते हैं और इसे सीधे उपयोग अगर वहाँ फ़ाइल में संबंधित स्क्रीन के पैरामीटर हैं
फ़ाइल नीचे स्क्रॉल करना जारी रखती है
#define TOUCH_CS PIN_D2 ढूंढें और uncomment करें (वायरमैप पोर्ट के अनुरूप)
2-3) User_Setup_Select.h को संशोधित करें
#include सक्षम करें
#include सक्षम करें
*अन्य प्रकार की स्क्रीन के लिए, आपको यह जांचने के लिए संबंधित User_Setups/Setup20_ILI9488.h ड्राइवर फ़ाइल खोलने की आवश्यकता है कि क्या परिभाषित पिन वायरिंग आरेख में उन लोगों के समान हैं।
2-4) इसे एक दौड़ के लिए कोशिश करो
Arduino में उदाहरण -TFT_eSPI-सामान्य-स्पर्श_calivrate खोलें (इस उदाहरण को स्पर्श कैलिब्रेशन कहा जाता है, स्पर्श को कैलिब्रेट किया जाना चाहिए)
पुस्तकालय में दिए गए उदाहरणों का अनुसरण करें और अपने दिल की सामग्री के लिए खेलें
अंत में, मैं वास्तव में सिद्धांत के बारे में ज्यादा नहीं पता है, भाग्यशाली पता लगाने के लिए, वहाँ विशिष्ट विन्यास में चूक हो सकती है, और अधिक विन्यास नोट्स का अध्ययन करने के लिए सुनिश्चित करें,और साथ ही समस्याएं आ रही हैं कि वे घरेलू और विदेशी वेबसाइटों पर जाकर अपनी किस्मत आजमा रहे हैं।, मैं फिर से सत्यापित करने के लिए समय नहीं है, बस जाने के लिए रास्ता के बारे में बात, सभी को शुभकामनाएं!
खोज कीवर्डः tft 3.5, 3.5 इंच का एलसीडी, 3.5 इंच का एलसीडी, 3.5 इंच का एलसीडी, 3.5, 3.5 टीएफटी डिस्प्ले, 3.5 "टीएफटी डिस्प्ले, 3.5 इंच टीएफटी डिस्प्ले, टीएफटी डिस्प्ले 3.5, टीएफटी डिस्प्ले 3.5", 3.5 इंच टीएफटी स्क्रीन, 3.5 इंच टीएफटी स्क्रीन, 3.5 इंच टीएफटी स्क्रीन, टीएफटी स्क्रीन 3.5, टीएफटी स्क्रीन 3.5 इंच, टीएफटी स्क्रीन 3.5", आईएलआई9488, आरजीबी 3.5 इंच, आरजीबी 3.5 इंच टीएफटी, आरजीबी 3.5 इंच स्क्रीन, 3.5 पोर्ट्रेट एलसीडी, 3.5 पोर्ट्रेट प्रकार टीएफटी, 3.5 पोर्ट्रेट टीएफटी स्क्रीन
