उत्पाद विवरण:
|
| उत्पाद: | 3.5 इंच टीएफटी एलसीडी स्क्रीन | टच स्क्रीन: | सीटीपी के साथ |
|---|---|---|---|
| कैपेसिटिव टच: | मानक और अनुकूलित विकल्प | संकल्प: | 320x480 बिंदु |
| देखने की दिशा: | 12:00 | इंटरफेस: | एमसीयू और एसपीआई |
| पिन नंबर: | 32 पिन | संबंध: | प्लगिंग |
| भूतल चमक: | 300cd/m2 (नीट्स) | एलईडी लाइफटाइम: | 40,000 घंटे |
| अनुपालन: | पहुंच और RoHS अनुपालन | प्रमाणन: | ISO9001:2015 & ISO14001:2015 |
| प्रमुखता देना: | 3.5 इंच टीएफटी एलसीडी डिस्प्ले,3.5 इंच का टीएफटी एलसीडी डिस्प्ले पैनल |
||
** डेटाशीट डाउनलोड करें **
3.5 इंच TFT एलसीडी डिस्प्ले ILI9488 MCU इंटरफेस के साथ,3.5 इंच कैपेसिटिव टच पैनल टीएफटी एलसीडी डिस्प्ले प्रदर्शन विवरण
सेफ टेक SFTO350PY-7118ACT एक विकर्ण आकार 3.5 इंच TFT एलसीडी मॉड्यूल है जिसमें HVGA 320x480 पिक्सल का रिज़ॉल्यूशन है।
उत्पाद का त्वरित विवरणः
1एलसीडी आकारः 3.5 ′′ टीएफटी
2. संकल्पः 320x480
3देखने का कोण: 12 बजे
4परिपत्र आयाम: 55.26*84.69*2.1 मिमी
5ड्राइवर आईसीः ILI9488
6इंटरफेस प्रकार: एमसीयू
7. टच पैनलः प्रतिरोधक टच पैनल के साथ या बिना वैकल्पिक
8. तापमानः शीर्ष -20°C से +70°C; Tst -30°C से +80°C
उत्पाद की विशेषताएं:
1. SFTO350PY-7118ACT एक TFT एलसीडी मॉड्यूल है जो 3.5 इंच के विकर्ण आकार, 320xRGBx480, पूर्ण रंग TFT एलसीडी डिस्प्ले है।
2यह मॉड्यूल एमसीयू इंटरफेस का समर्थन करता है। एसएफटीओ 350पीवाई-7118एसीटी मॉडल में मॉड्यूल आयाम 55.26*84.69 मिमी और सक्रिय क्षेत्र का आकार 48.96 x 73.44 मिमी है।
3. SFTO350PY-7118ACT मॉड्यूल पर ILI9488 नियंत्रक के साथ एकीकृत है, और इसकी तर्क आपूर्ति वोल्टेज 2.6V से 3.3V तक होती है।
4यह -20°C से +70°C तक के तापमान पर काम कर सकता है; इसके भंडारण तापमान -30°C से +80°C तक होते हैं।
5. SFTO350PY-7118ACT 200 cd/m2 चमक के साथ पोर्ट्रेट मोड एलसीडी मॉड्यूल है। यदि आप इसे लैंडस्केप मोड के रूप में उपयोग करना चाहते हैं या चमक बढ़ाना चाहते हैं, तो कृपया अधिक तकनीकी सहायता के लिए हमसे संपर्क करें।
6यह 3.5 इंच का टीएफटी एलसीडी मॉड्यूल जीपीएस डिवाइस, पीओएस टर्मिनल, कैश रीडर, स्कैनर, होम ऑटोमेशन, कॉन्फ्रेंस फोन, एनालाइजर, होम उपकरण, होम ऑटोमेशन, सुरक्षा प्रणाली आदि के लिए अच्छी तरह से काम करता है।
| उत्पाद: | 3.5 इंच की टीएफटी एलसीडी स्क्रीन | टच स्क्रीनः | सीटीपी के साथ |
|---|---|---|---|
| क्षमता स्पर्शः | मानक और कस्टम कवर ग्लास वैकल्पिक | संकल्पः | 320x480 डॉट्स |
| देखने की दिशा: | 12:00 | इंटरफ़ेसः | एमसीयू और एसपीआई |
| पिन संख्याः | 32 पिन | कनेक्शनः | प्लगिंग (अनुकूलित) |
| सतह चमकः | 300cd/m2 (नीट्स) | एलईडी जीवनकालः | 40,000 घंटे |
| अनुपालन: | REACH और RoHS अनुरूप | प्रमाणीकरणः | आईएसओ9001:2015 और आईएसओ14001:2015 |

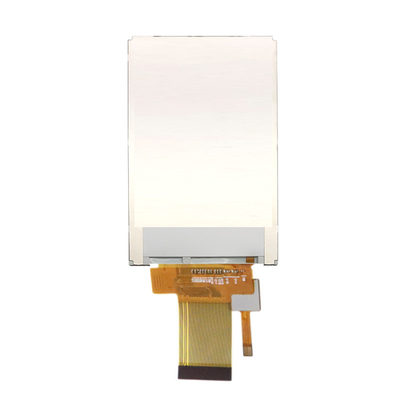

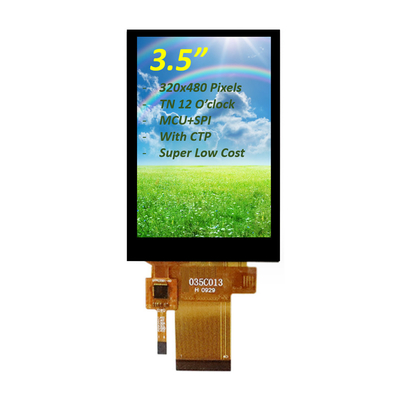

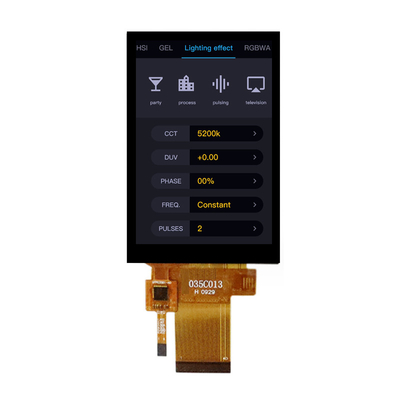

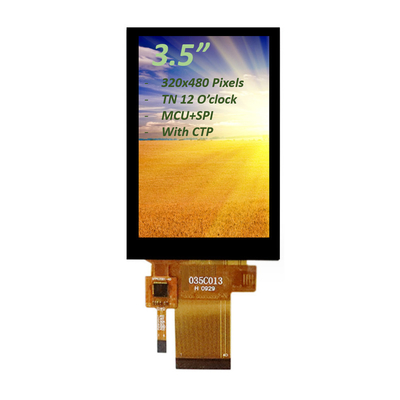

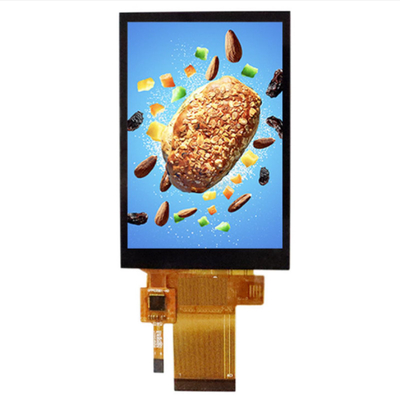

3.5 इंच TFT एलसीडी डिस्प्ले ILI9488 MCU इंटरफेस के साथ,3.5 इंच कैपेसिटिव टच पैनल टीएफटी एलसीडी डिस्प्लेउत्पाद छवि
ऑप्टिकल विनिर्देश
| पद | प्रतीक | स्थिति | मिन | प्रकार | अधिकतम | इकाई | |
| सफेद चमक (केंद्र) | Lv |
Θ=0 सामान्य देखने का कोण आईबीएल= 120 एमए |
-- | 300 | -- | cd/m2 | |
| प्रतिक्रिया समय | Tr+Tf | -- | 20 | 40 | एमएस | ||
| कंट्रास्ट अनुपात | सीआर | -- | 500 | -- | -- | ||
|
रंग रंग (CIE1931) |
सफेद | Wx | 0.292 | 0.307 | 0.322 | ||
| वाई | 0.312 | 0.327 | 0.342 | ||||
|
देखने का कोण |
हॉर |
ΘL |
CR≥10 |
-- | 70 | -- | |
| ΘR | -- | 70 | -- | ||||
|
Ver |
ू | -- | 60 | -- | |||
| ΘD | -- | 60 | -- | ||||
| चमक एकरूपता | औसत | Θ=0 | 80 | 90 | -- | % | |
| रंग-गैर-रंग | एनटीएससी | Θ=0 | 57 | 60 | -- | % | |
| इष्टतम दृश्य दिशा | दोपहर 12 बजे | ||||||
विद्युत विशेषताएं
| पद | प्रतीक | मिनट. | टाइप करें। | मैक्स. | इकाई |
| एनालॉग आपूर्ति वोल्टेज | वीडीडी | 2.4 | 2.8 | 3.3 | वी |
| डिजिटल आपूर्ति वोल्टेज | वीडीडीआई | 1.65 | 1.8 | 3.3 | |
| इनपुट संकेत वोल्टेज | एचआईवी | 0.7वीडीडीआई | - | वीडीडीआई | वी |
| वीआईएल | जीएनडी | - | 0.3VDDI | वी |
बैक-लाइट यूनिट की विशेषताएं
| पद | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| एलईडी करंट | आई.एल. | - | 90 | 120 | mA |
| एलईडी वोल्टेज | वीएल | - | 2.8 | 3.2 | वी |
| एलईडी के कामकाजी जीवनकाल | घन्टा | 30000 | 40000 | - | घडी |
एलसीएम इंटरफेस पिन परिभाषा
|
पिन नहीं. |
प्रतीक | कार्य |
| 1 | एक्सएल | बायीं पंक्ति को स्पर्श करें |
| 2 | YU | ऊपरी सर्किट को स्पर्श करें |
| 3 | एक्सआर | सही अंत रेखा को स्पर्श करें |
| 4 | YD | निचली पंक्ति को स्पर्श करें |
| 5 | जीएनडी | जमीन |
| 6 | आईओवीसीसी | बिजली की आपूर्ति 1.8V |
| 7 | वीसी | बिजली की आपूर्ति 2.8V |
| 8 | एफएमएआरके | फ्रेम सिंक्रनाइज़ेशन सिग्नल |
| 9 | सीएस | चिप चयन इनपुट पिन (सक्रिय कम) |
| 10 | आरएस | समानांतर में डेटा/कमांड चयन पिन प्रदर्शित करें |
| 11 | WR/SPI_SCL | सीरियल क्लॉक के रूप में 8080 MCU समानांतर इंटरफ़ेस/SCL पिन में लिखना सक्षम करें |
| 12 | आर एंड डी | 8080 एमसीयू समानांतर इंटरफ़ेस में पढ़ना सक्षम करें. |
| 13 | SPI_SDA | सीरियल डेटा इनपुट/आउटपुट द्वि-दिशात्मक पिन |
| 14 | SPI_SDO | सीरियल डेटा आउटपुट |
| 15 | रीसेट करें | बाहरी रीसेट इनपुट. |
| 16 | जीएनडी | जमीन |
| 17-32 | DB0-DB15 | एमसीयू समानांतर इंटरफेस डेटा बस। |
| 33 | एलईडीए | एलईडी बैक लाइट ((एनोड) |
| ३४-३६ | एलईडीके | एलईडी बैक लाइट (कैथोड) |
| 37 | जीएनडी | जमीन |
| 38 | IM0 | इंटरफ़ेस मोड चुनें |
| 39 | आईएम1 | इंटरफ़ेस मोड चुनें |
| 40 | आईएम2 | इंटरफ़ेस मोड चुनें |
टच एफपीसी पिन परिभाषा
| 1 | CTP_RST | टच स्क्रीन रीसेट करें |
| 2 | CTP_INT | टच स्क्रीन का अवरोध संकेत |
| 3 | CTP_SDA | टच स्क्रीन डेटा संकेत |
| 4 | CTP_SCL | टच स्क्रीन घड़ी संकेत |
| 5 | जीएनडी | जमीन |
| 6 | वीडीडी | विद्युत आपूर्ति |
हमें क्यों चुनें?
1हम एलसीडी डिस्प्ले कस्टम समाधान प्रदान करते हैं
क्या आपके उत्पाद में विशेष अनुप्रयोग आवश्यकताएं, विद्युत विनिर्देश, ऑप्टिकल विनिर्देश, स्पर्श विशेषताएं, या यांत्रिक आयाम हैं जिन्हें अनुकूलित डिस्प्ले की आवश्यकता होती है?SAEF आपकी कस्टम एलसीडी आवश्यकताओं को पूरा कर सकता है.
2टच स्क्रीन और डिस्प्ले के लिए कुल समाधान
क्या आप टच स्क्रीन और डिस्प्ले स्क्रीन को इकट्ठा करने के बारे में चिंतित हैं?एसएईएफ एयर और ऑप्टिकल बॉन्डिंग सेवा सहित प्रतिरोधक और कैपेसिटिव मल्टी-टच समाधान सहित कस्टम और मानक टच स्क्रीन प्रदान कर सकता है।.
3गुणवत्ता विश्वसनीयता के प्रति प्रतिबद्धता
एसएईएफ आईएसओ9001: 2015 और आईएसओ14000 द्वारा योग्य है, जो वैश्विक बाजारों में रोएचएस, रीच और अन्य पर्यावरणीय नियमों को पूरा करता है। हम विनिर्माण आईक्यूसी,पीक्यूसी और ओक्यूसी प्रबंधन के माध्यम से गुणवत्ता सुनिश्चित करते हैं,विश्वसनीयता और उम्र बढ़ने का परीक्षण.
4दीर्घकालिक आपूर्ति
सामान्य परिस्थितियों में, हमारे द्वारा अनुशंसित उत्पादों की आपूर्ति 5 वर्ष से अधिक समय तक की जा सकती है।हम आपकी दीर्घकालिक आपूर्ति आवश्यकताओं को सुनिश्चित करने के लिए अग्रिम में वैकल्पिक योजनाएं बनाएंगे.
प्रदर्शन + स्पर्श के लिए ili9488 3.5-इंच TFT स्क्रीन के साथ जुड़े ESP8266
1. TFT_eSPI लाइब्रेरी का प्रयोग करें
2विन्यास सामग्री
2-1) डिवाइस कैसे वायर्ड है?
वीसीसीएलईडी - 3.3
जीएनडी - जीएनडी
सीएस-डी8
आरएसटी-डी4
डीसी/आरएस - डी3
SD1 ((MOSI) T_DIN - D7
SCKT_CLK - D5
T_D0 - D6
T_CS - D2
* XXX/XXX इंगित करता है कि एक समानांतर रेखा की आवश्यकता है, जो केवल ESP8266 और ili9488 स्क्रीन पर लागू होती है
*अन्य स्क्रीन को User_Setup.h और User_Setup_Select.h में एनोटेशन के अनुसार समायोजित किया जाना चाहिए, ताकि डिवाइट्स से बचा जा सके!
उपयोगकर्ता_सेटअप.h को संशोधित करें
पुस्तकालय निर्देशिका में User_Setup.h फ़ाइल खोजें और टीएफटी स्क्रीन के मॉडल के अनुसार एनोटेशन को संशोधित करें
#define ILI9488_DRIVER // चेतावनीः ILI9488 डिस्प्ले SDO को MISO से कनेक्ट न करें यदि अन्य डिवाइस SPI बस साझा करते हैं (सीएस उच्च होने पर TFT SDO तीन नहीं करता है)
इस ड्राइवर पर टिप्पणी रद्द करें, और टिप्पणी में डिफ़ॉल्ट li9341 लौटाएं
दो पैरामीटर जोड़ें
#परिभाषित करें TFT_WIDTH 480
#परिभाषित करें TFT_HEIGHT 320
क्योंकि मैं एक 480 * 320 स्क्रीन का उपयोग कर रहा हूँ, वहाँ फ़ाइल में कोई संबंधित पैरामीटर हैं, तो मैं इसे जोड़ सकते हैं और इसे सीधे उपयोग अगर वहाँ फ़ाइल में संबंधित स्क्रीन के पैरामीटर हैं
फ़ाइल नीचे स्क्रॉल करना जारी रखती है
#define TOUCH_CS PIN_D2 ढूंढें और uncomment करें (वायरमैप पोर्ट के अनुरूप)
2-3) User_Setup_Select.h को संशोधित करें
#include सक्षम करें
#include सक्षम करें
*अन्य प्रकार की स्क्रीन के लिए, आपको यह जांचने के लिए संबंधित User_Setups/Setup20_ILI9488.h ड्राइवर फ़ाइल खोलने की आवश्यकता है कि क्या परिभाषित पिन वायरिंग आरेख में उन लोगों के समान हैं।
2-4) इसे एक दौड़ के लिए कोशिश करो
Arduino में उदाहरण -TFT_eSPI-सामान्य-स्पर्श_calivrate खोलें (इस उदाहरण को स्पर्श कैलिब्रेशन कहा जाता है, स्पर्श को कैलिब्रेट किया जाना चाहिए)
पुस्तकालय में दिए गए उदाहरणों का अनुसरण करें और अपने दिल की सामग्री के लिए खेलें
