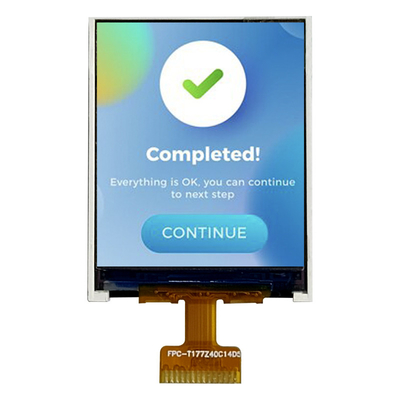

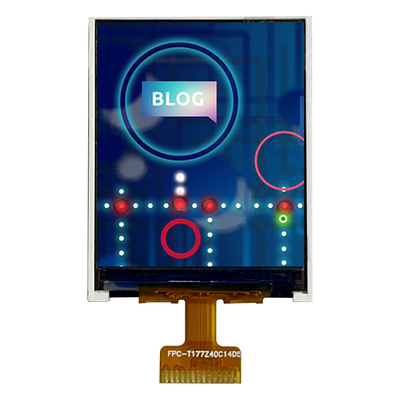

चित्र 1.77 इंच TFT एलसीडी डिस्प्ले SPI 128x160 ST7735 ड्राइवर टच स्क्रीन वैकल्पिक, TFT एलसीडी 1.77 इंच

चित्र 1.77 इंच TFT एलसीडी डिस्प्ले SPI 128x160 ST7735 ड्राइवर टच स्क्रीन वैकल्पिक, TFT एलसीडी 1.77 इंच उत्पाद का वर्णन

SFTO177DG-7062A-N1.77 इंच का पोर्ट्रेट मोड है128x160 डॉट रिज़ॉल्यूशन के साथ टीएफटी एलसीडी मॉड्यूल। यह एमपीयू 8 बिट इंटरफ़ेस का समर्थन करता है, व्यापक रूप से हैंडहेल्ड उपकरणों, चिकित्सा उपकरणों और कुछ अन्य छोटे आकार के उपभोक्ता इलेक्ट्रॉनिक्स में उपयोग किया जाता है। SFTO177DG-7062A-N एफटी एलसीडी मॉड्यूल ST7735 आईसी (आईएलआई 9163 वी आईसी के साथ संगत) के साथ अंतर्निहित है। एनालॉग (वीसीसी) के लिए आपूर्ति वोल्टेज 2.6V से 3.3V तक है, विशिष्ट मूल्य 2.8V है। इस मॉड्यूल में एंटी-ग्लेयर सतह पैनल है,दृश्य दिशा 12 बजे, ग्रे स्केल इन्वर्शन 6 बजे.

SF-TS177H-8784A-Nमॉड्यूल एक पोर्ट्रेट मोड टीएफटी-एलसीडी है और यह प्रतिरोधी टच स्क्रीन विकल्प के लिए भी उपलब्ध है जिसका भाग नहीं है।SFTO177DG-7062A-Tकार्य तापमान -20°C से +70°C तक है; इसके भंडारण तापमान -30°C से +80°C तक हैं।

अक्सर पूछे जाने वाले प्रश्न:
प्रश्न 1. क्या मुझे नमूना आदेश मिल सकता है?
एकः हाँ, हम परीक्षण और गुणवत्ता की जांच करने के लिए नमूना आदेश का स्वागत करते हैं। विभिन्न आइटम संख्याओं के मिश्रित नमूने स्वीकार्य हैं।
Q2. नेतृत्व समय के बारे में क्या?
उत्तरः ऑफ-शेल्फ उत्पादों के लिए, स्टॉक में नमूने तुरंत। नमूना पुनः बनाने के लिए 1-1,5 सप्ताह। बड़े पैमाने पर उत्पादन के लिए 4-6 सप्ताह। डिजाइन-इन उत्पादों के लिए, काउंटर ड्राइंग प्रस्ताव के लिए 2-3 दिन;2 सप्ताह के लिए नमूना बनाने के लिए ड्राइंग अनुमोदन परनमूना अनुमोदन पर परीक्षण/मास उत्पादन के लिए 5-6 सप्ताह।
Q3. क्या आपके पास नमूना और उत्पादन आदेश के लिए कोई MOQ सीमा है?
एकः कम MOQ. नमूना जांच के लिए 3-5pcs उपलब्ध है. बड़े पैमाने पर उत्पादन MOQ आम तौर पर 1K/लॉट है. हम ट्रेल-रन/पीपी-रन ऑर्डर के लिए एमपी MOQ से कम मात्रा का समर्थन करते हैं.
प्रश्न 4. आप माल कैसे भेजते हैं और आने में कितना समय लगता है?
A: डीएचएल, यूपीएस, फेडएक्स या टीएनटी द्वारा जहाज। आगमन में 5-7 दिन लगते हैं। हवाई और समुद्री शिपिंग भी वैकल्पिक है।
Q5. एलसीडी मॉड्यूल के लिए आदेश कैसे जारी किया जाए?
एकः सबसे पहले हमें अपनी आवश्यकताओं या आवेदन के बारे में बताएं।
दूसरा हम आपकी आवश्यकताओं या हमारे सुझावों के अनुसार उद्धृत करते हैं।
तीसरा ग्राहक नमूने की पुष्टि करता है और औपचारिक आदेश के लिए जमा करता है।
चौथा, हम उत्पादन की व्यवस्था करते हैं।
प्रश्न 6. क्या एलसीडी उत्पाद पर अपना लोगो प्रिंट करना ठीक है?
एकः हाँ. कृपया हमें औपचारिक रूप से डिजाइन चरण में सूचित करें, और हम आपके नमूना परीक्षण और अनुमोदन के लिए अपने लोगो के साथ नमूने बनाएंगे। नमूना अनुमोदन पर, बड़े पैमाने पर उत्पादन अनुमोदित नमूनों का पालन करेगा।
Q7: क्या आप उत्पादों के लिए गारंटी प्रदान करते हैं?
एकः हाँ, हम अपने उत्पादों के लिए 1 वर्ष की वारंटी प्रदान करते हैं।
प्रश्न 8: दोषपूर्ण से कैसे निपटें?
एकः सबसे पहले, हमारे उत्पादों को सख्त गुणवत्ता नियंत्रण प्रणाली में उत्पादन किया जाता है और दोषपूर्ण दर 0.2% से कम होगी।
दूसरा, गारंटी अवधि के दौरान हम छोटी मात्रा के लिए नए आदेश के साथ नए एलसीडी भेजेंगे। दोषपूर्ण बैच उत्पादों के लिए, हम नए आदेश के साथ नए एलसीडी भेजेंगे।हम उन्हें मरम्मत करेंगे और उन्हें आपको फिर से भेज देंगे या हम वास्तविक स्थिति के अनुसार फिर से कॉल सहित समाधान पर चर्चा कर सकते हैं.

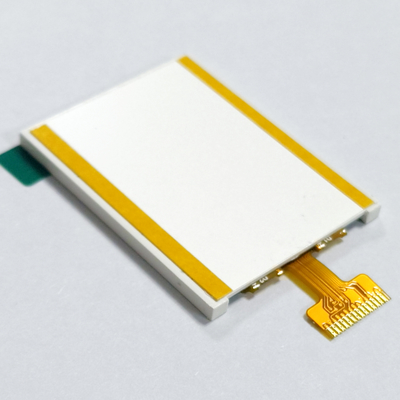

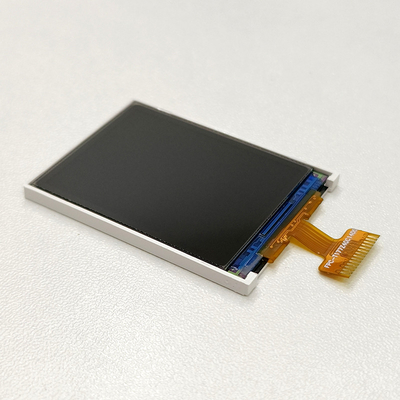

चित्र 1.77 इंच TFT एलसीडी डिस्प्ले SPI 128x160 ST7735 ड्राइवर टच स्क्रीन वैकल्पिक, TFT एलसीडी 1.77 इंच उत्पाद चित्र

पिन विवरण

1 एन.सी. एन.सी.

2 जीएनडी सिस्टम ग्राउंड

3 BL_K बैकलाइट एलईडी कैथोड.

4 BL_A बैकलाइट एलईडी एथोड.

5 जीएनडी सिस्टम ग्राउंड

6 रीसेट रीसेट सिग्नल पिन (Low सक्षम है)

7 RS डेटा या कमांड चुनें पिन. ¥H: दिनांक, ¥L: कमांड.

8 एसडीए सीरियल डेटा इनपुट/आउटपुट पिन

9 एससीके सीरियल इंटरफेस घड़ी इनपुट

10 आईओवीसीसी बिजली की आपूर्ति ((1.8)

11 वीसीसी बिजली की आपूर्ति ((2.8)

12 सीएस चिप चयनित (Low सक्षम है)

13 जीएनडी प्रणाली ग्राउंड

14 एन.सी. एन.सी.

आरंभिक कोड:

//ST7735S+HSD177
WriteComm ((0x11); // बाहर सो जाओ
देरी ((120); // 120ms देरी
//-----------------------------------------ST7735S फ्रेम रेट
WriteComm ((0xB1);
WriteData ((0x05);
WriteData ((0x3A);
WriteData ((0x3A);
WriteComm(0xB2);
WriteData ((0x05);
WriteData ((0x3A);
WriteData ((0x3A);
WriteComm ((0xB3);
WriteData ((0x05);
WriteData ((0x3A);
WriteData ((0x3A);
WriteData ((0x05);
WriteData ((0x3A);
WriteData ((0x3A);
अंत ST7735S फ्रेम दर
WriteComm ((0xB4); //डॉट इन्वर्शन
WriteData ((0x03);
WriteComm(0xC0);
WriteData ((0x62);
WriteData ((0x02);
WriteData ((0x04);
WriteComm(0xC1);
WriteData ((0XC0));
WriteComm(0xC2);
WriteData ((0x0D);
WriteData ((0x00);
WriteComm ((0xC3);
WriteData ((0x8D);
WriteData ((0xEA);
WriteComm(0xC4);
WriteData ((0x8D);
WriteData ((0xEE);
अंत ST7735S शक्ति अनुक्रम
WriteComm ((0xC5); //VCOM
WriteData ((0x0D);
WriteComm ((0x36); //MX, MY, आरजीबी मोड
WriteData ((0xC8));
ST7735S गामा अनुक्रम
WriteComm(0xE0);
WriteData ((0x0A);
WriteData ((0x1F);
WriteData ((0x0E);
WriteData ((0x17);
WriteData ((0x37);
WriteData ((0x31);
WriteData ((0x2B);
WriteData ((0x2E);
WriteData ((0x2C);
WriteData ((0x29);
WriteData ((0x31);
WriteData ((0x3C);
WriteData ((0x00);
WriteData ((0x05);
WriteData ((0x03);
WriteData ((0x0D);
WriteComm ((0xE1);
WriteData ((0x0B);
WriteData ((0x1F);
WriteData ((0x0E);
WriteData ((0x12);
WriteData ((0x28);
WriteData ((0x24);
WriteData ((0x1F);
WriteData ((0x25);
WriteData ((0x25);
WriteData ((0x26);
WriteData ((0x30);
WriteData ((0x3C);
WriteData ((0x00);
WriteData ((0x05);
WriteData ((0x03);
WriteData ((0x0D);
अंत ST7735S गामा अनुक्रम
WriteComm ((0x3A); //65k मोड
WriteData ((0x05);
WriteComm ((0x29); //प्रदर्शन पर

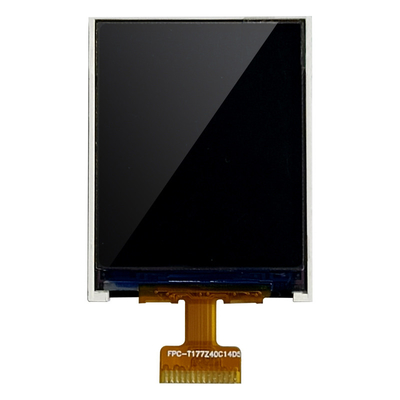

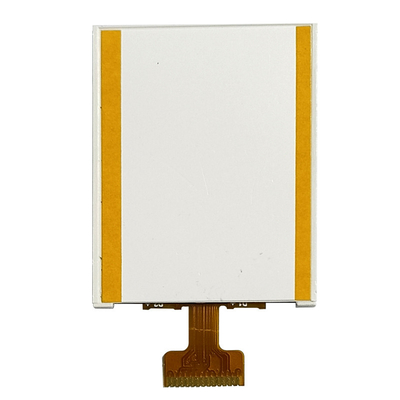

चित्र 1.77 इंच TFT एलसीडी डिस्प्ले SPI 128x160 ST7735 ड्राइवर टच स्क्रीन वैकल्पिक, TFT एलसीडी 1.77 इंच उत्पाद छवि
