उत्पाद विवरण:
|
| उत्पाद: | 2.4 इंच टीएफटी स्क्रीन | संकल्प: | 240X320 |
|---|---|---|---|
| टच स्क्रीन: | टच स्क्रीन के बिना (वैकल्पिक) | कवर ग्लास आयाम: | अनुकूलित किया जाना है |
| देखने की दिशा: | 12:00 | चालक आई.सी: | ST7789V ILI9341V के साथ संगत |
| इंटरफेस: | 4 एसपीआई (एमसीयू इंटरफ़ेस वैकल्पिक) | संबंध: | प्लगिंग (अनुकूलन योग्य) |
| पिन नंबर: | 40 पिन | भूतल चमक: | 300 सीडी/एम2(निट्स) |
| एलईडी लाइफटाइम: | 40,000 घंटे | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 2.4 इंच टीएफटी एलसीडी डिस्प्ले,SPI MCU TFT एलसीडी डिस्प्ले,240x320 टीएफटी एलसीडी डिस्प्ले |
||
240x320 TFT एलसीडी डिस्प्ले 2.4 इंच, QVGA TFT एलसीडी डिस्प्ले, SPI MCU 2.4 इंच TFT एलसीडी उत्पाद विवरण
सेफ टेक्नोलॉजी SF-TC240I-8754A-N एक 2.4 ′′ TN प्रकार का TFT एलसीडी डिस्प्ले है जिसमें QVGA 240x320 पिक्सल का रिज़ॉल्यूशन है। यह एक ही प्रकार के बीच एक बहुत ही लागत प्रभावी एलसीडी मॉड्यूल है।
डिस्प्ले का आकारः 2.4 इंच
डिस्प्ले और एलसीडी प्रकारः 240*320, टीएफटी पैनल
देखने की दिशा: 12 बजे
बैकलाइट प्रकारः सफेद एलईडी
रूपरेखा आयामः 42.72*60.26*2 मिमी
ड्राइवर आईसीः ST7789V3
इंटरफ़ेसः 4SPI
| उत्पाद: | 2.4 इंच की टीएफटी स्क्रीन | संकल्पः | 240x320 |
|---|---|---|---|
| टच स्क्रीनः | टच स्क्रीन के बिना (वैकल्पिक) | कवर ग्लास आयामः | अनुकूलित किया जाना |
| देखने की दिशा: | 12:00 | ड्राइवर आईसीः | ST7789V ILI9341V संगत |
| इंटरफ़ेसः | 4 SPI (MCU इंटरफ़ेस वैकल्पिक) | कनेक्शनः | प्लगिंग (अनुकूलित) |
| पिन संख्याः | 40 पिन | सतह चमकः | 300 सीडी/एम2 ((निट्स) |
| एलईडी जीवनकालः | 40,000 घंटे | अनुपालन: | REACH और RoHS अनुरूप |
पिन परिभाषा
1 जीएनडी सिस्टम ग्राउंड
2 आरएसटी एलसीएम रीसेट इनपुट सिग्नल
3 एससीएल इस पिन का प्रयोग सीरियल इंटरफेस घड़ी के रूप में किया जाता है।
4 D/C 4-लाइन सीरियल इंटरफेस में डेटा/कमांड चयन पिन प्रदर्शित करें.
5 सीएस चिप चयन पिन
6 एसडीए एसपीआई इंटरफ़ेस इनपुट पिन.
7 एसडीओ एसपीआई इंटरफ़ेस आउटपुट पिन.
8 वीसीसी पावर सप्लाई 2.8V वोल्टेज
9 एलईडी एनोड
10 K एलईडी कैथोड
अक्सर पूछे जाने वाले प्रश्न:
प्रश्न 1. क्या मुझे नमूना आदेश मिल सकता है?
एकः हाँ, हम परीक्षण और गुणवत्ता की जांच करने के लिए नमूना आदेश का स्वागत करते हैं। विभिन्न आइटम संख्याओं के मिश्रित नमूने स्वीकार्य हैं।
Q2. नेतृत्व समय के बारे में क्या?
उत्तरः ऑफ-शेल्फ उत्पादों के लिए, स्टॉक में नमूने तुरंत। नमूना पुनः बनाने के लिए 1-1,5 सप्ताह। बड़े पैमाने पर उत्पादन के लिए 4-6 सप्ताह। डिजाइन-इन उत्पादों के लिए, काउंटर ड्राइंग प्रस्ताव के लिए 2-3 दिन;2 सप्ताह के लिए नमूना बनाने के लिए ड्राइंग अनुमोदन परनमूना अनुमोदन पर परीक्षण/मास उत्पादन के लिए 5-6 सप्ताह।
Q3. क्या आपके पास नमूना और उत्पादन आदेश के लिए कोई MOQ सीमा है?
एकः कम MOQ. नमूना जांच के लिए 3-5pcs उपलब्ध है. बड़े पैमाने पर उत्पादन MOQ आम तौर पर 1K/लॉट है. हम ट्रेल-रन/पीपी-रन ऑर्डर के लिए एमपी MOQ से कम मात्रा का समर्थन करते हैं.
प्रश्न 4. आप माल कैसे भेजते हैं और आने में कितना समय लगता है?
A: डीएचएल, यूपीएस, फेडएक्स या टीएनटी द्वारा जहाज। आगमन में 5-7 दिन लगते हैं। हवाई और समुद्री शिपिंग भी वैकल्पिक है।
Q5. एलसीडी मॉड्यूल के लिए आदेश कैसे जारी किया जाए?
एकः सबसे पहले हमें अपनी आवश्यकताओं या आवेदन के बारे में बताएं।
दूसरा हम आपकी आवश्यकताओं या हमारे सुझावों के अनुसार उद्धृत करते हैं।
तीसरा ग्राहक नमूने की पुष्टि करता है और औपचारिक आदेश के लिए जमा करता है।
चौथा, हम उत्पादन की व्यवस्था करते हैं।
प्रश्न 6. क्या एलसीडी उत्पाद पर अपना लोगो प्रिंट करना ठीक है?
एकः हाँ. कृपया हमें औपचारिक रूप से डिजाइन चरण में सूचित करें, और हम आपके नमूना परीक्षण और अनुमोदन के लिए अपने लोगो के साथ नमूने बनाएंगे। नमूना अनुमोदन पर, बड़े पैमाने पर उत्पादन अनुमोदित नमूनों का पालन करेगा।
Q7: क्या आप उत्पादों के लिए गारंटी प्रदान करते हैं?
एकः हाँ, हम अपने उत्पादों के लिए 1 वर्ष की वारंटी प्रदान करते हैं।
प्रश्न 8: दोषपूर्ण से कैसे निपटें?
एकः सबसे पहले, हमारे उत्पादों को सख्त गुणवत्ता नियंत्रण प्रणाली में उत्पादन किया जाता है और दोषपूर्ण दर 0.2% से कम होगी।
दूसरा, गारंटी अवधि के दौरान हम छोटी मात्रा के लिए नए आदेश के साथ नए एलसीडी भेजेंगे। दोषपूर्ण बैच उत्पादों के लिए, हम नए आदेश के साथ नए एलसीडी भेजेंगे।हम उन्हें मरम्मत करेंगे और उन्हें आपको फिर से भेज देंगे या हम वास्तविक स्थिति के अनुसार फिर से कॉल सहित समाधान पर चर्चा कर सकते हैं.

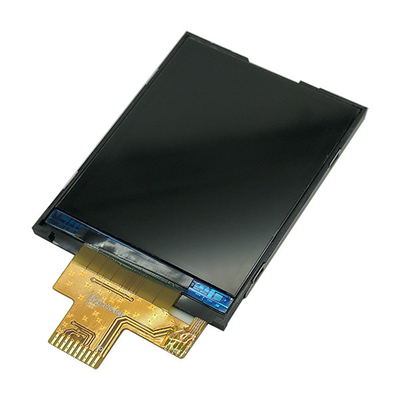

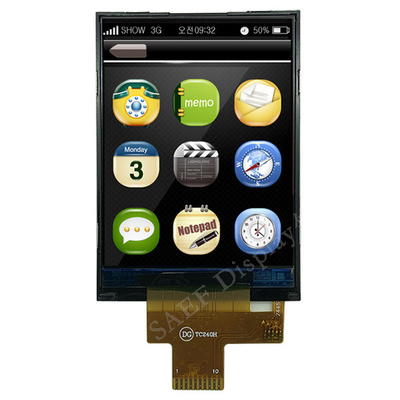

240x320 TFT एलसीडी डिस्प्ले 2.4 इंच, QVGA TFT एलसीडी डिस्प्ले, SPI MCU 2.4 इंच TFT एलसीडी उत्पाद चित्रण

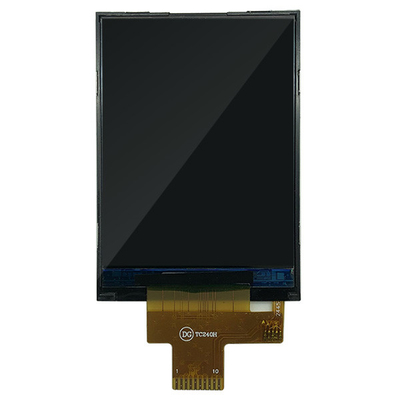

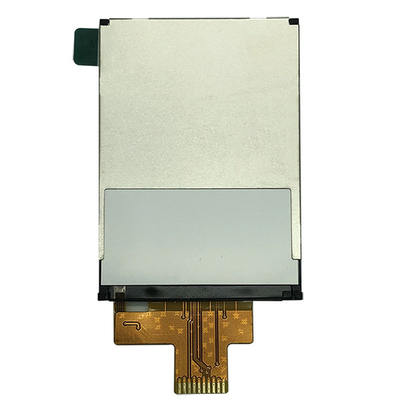

240x320 टीएफटी एलसीडी डिस्प्ले 2.4 इंच, क्यूवीजीए टीएफटी एलसीडी डिस्प्ले, एसपीआई एमसीयू 2.4 इंच टीएफटी एलसीडी उत्पाद छवि
कारखाने की सुविधा और प्रमाणन
240x320 टीएफटी एलसीडी डिस्प्ले 2.4 इंच, क्यूवीजीए टीएफटी एलसीडी डिस्प्ले, एसपीआई एमसीयू 2.4 इंच टीएफटी एलसीडी की अधिक जानकारी के लिए, कृपया बिक्री2@saef.com.cn या ck@saef.com.cn से संपर्क करें
