2.2'' इंच SPI TFT एलसीडी डिस्प्ले ILI9225G QCIF 176x220 टच पैनल स्क्रीन, चीन TFT निर्माता

2.2'' इंच SPI TFT एलसीडी डिस्प्ले ILI9225G QCIF 176x220 टच पैनल स्क्रीन, चीन TFT निर्माता उत्पाद परिचय

SF-TC220I-8686A1-Nएक 2.2 इंच का विकर्ण पूर्ण रंग QCIF 170x220 TFT एलसीडी स्क्रीन डिस्प्ले है। यह आसानी से MCU द्वारा नियंत्रित किया जाता है। यह 2.2 "टीएफटी एलसीडी टच स्क्रीन के बिना (वैकल्पिक) एम्बेडेड सिस्टम में इस्तेमाल किया जा सकता है,औद्योगिक उपकरण, सुरक्षा और हाथ से आयोजित उपकरण है कि उच्च गुणवत्ता और रंगीन छवि में प्रदर्शन की आवश्यकता है। यह एसपीआई इंटरफ़ेस का समर्थन करता है। अपने मेजबान के लिए आसान कनेक्शन के लिए,FFC/FPC पूंछ के साथी आसानी से खोजने के लिए प्लगिंग सॉकेट के साथ.

SF-TC220I-8686A1-N में विभिन्न अनुप्रयोग वातावरण के कारण कई वैकल्पिक डिजाइन हैं। यह ईएमआई परीक्षण और कठोर विश्वसनीयता परीक्षण का समर्थन करता है, प्रतिरोधी टच पैनल के साथ और बिना,क्षमता टच स्क्रीन के साथ / बिना, 1000 निट्स तक की उच्च चमक।

विशेषताएं:

अक्सर पूछे जाने वाले प्रश्न:

प्रश्न 1. क्या मुझे नमूना आदेश मिल सकता है?

एकः हाँ, हम परीक्षण और गुणवत्ता की जांच करने के लिए नमूना आदेश का स्वागत करते हैं। विभिन्न आइटम संख्याओं के मिश्रित नमूने स्वीकार्य हैं।

Q2. नेतृत्व समय के बारे में क्या?

उत्तरः ऑफ-शेल्फ उत्पादों के लिए, स्टॉक में नमूने तुरंत। नमूना पुनः बनाने के लिए 1-1,5 सप्ताह। बड़े पैमाने पर उत्पादन के लिए 4-6 सप्ताह। डिजाइन-इन उत्पादों के लिए, काउंटर ड्राइंग प्रस्ताव के लिए 2-3 दिन;2 सप्ताह के लिए नमूना बनाने के लिए ड्राइंग अनुमोदन परनमूना अनुमोदन पर परीक्षण/मास उत्पादन के लिए 5-6 सप्ताह।

Q3. क्या आपके पास नमूना और उत्पादन आदेश के लिए कोई MOQ सीमा है?

एकः कम MOQ. नमूना जांच के लिए 3-5pcs उपलब्ध है. बड़े पैमाने पर उत्पादन MOQ आम तौर पर 1K/लॉट है. हम ट्रेल-रन/पीपी-रन ऑर्डर के लिए एमपी MOQ से कम मात्रा का समर्थन करते हैं.

प्रश्न 4. आप माल कैसे भेजते हैं और आने में कितना समय लगता है?

A: डीएचएल, यूपीएस, फेडएक्स या टीएनटी द्वारा जहाज। आगमन में 5-7 दिन लगते हैं। हवाई और समुद्री शिपिंग भी वैकल्पिक है।

Q5. एलसीडी मॉड्यूल के लिए आदेश कैसे जारी किया जाए?

एकः सबसे पहले हमें अपनी आवश्यकताओं या आवेदन के बारे में बताएं।

दूसरा हम आपकी आवश्यकताओं या हमारे सुझावों के अनुसार उद्धृत करते हैं।

तीसरा ग्राहक नमूने की पुष्टि करता है और औपचारिक आदेश के लिए जमा करता है।

चौथा, हम उत्पादन की व्यवस्था करते हैं।

प्रश्न 6. क्या एलसीडी उत्पाद पर अपना लोगो प्रिंट करना ठीक है?

एकः हाँ. कृपया हमें औपचारिक रूप से डिजाइन चरण में सूचित करें, और हम आपके नमूना परीक्षण और अनुमोदन के लिए अपने लोगो के साथ नमूने बनाएंगे। नमूना अनुमोदन पर, बड़े पैमाने पर उत्पादन अनुमोदित नमूनों का पालन करेगा।

Q7: क्या आप उत्पादों के लिए गारंटी प्रदान करते हैं?

एकः हाँ, हम अपने उत्पादों के लिए 1 वर्ष की वारंटी प्रदान करते हैं।

प्रश्न 8: दोषपूर्ण से कैसे निपटें?

एकः सबसे पहले, हमारे उत्पादों को सख्त गुणवत्ता नियंत्रण प्रणाली में उत्पादन किया जाता है और दोषपूर्ण दर 0.2% से कम होगी।

दूसरा, गारंटी अवधि के दौरान हम छोटी मात्रा के लिए नए आदेश के साथ नए एलसीडी भेजेंगे। दोषपूर्ण बैच उत्पादों के लिए, हम नए आदेश के साथ नए एलसीडी भेजेंगे।हम उन्हें मरम्मत करेंगे और उन्हें आपको फिर से भेज देंगे या हम वास्तविक स्थिति के अनुसार फिर से कॉल सहित समाधान पर चर्चा कर सकते हैं.

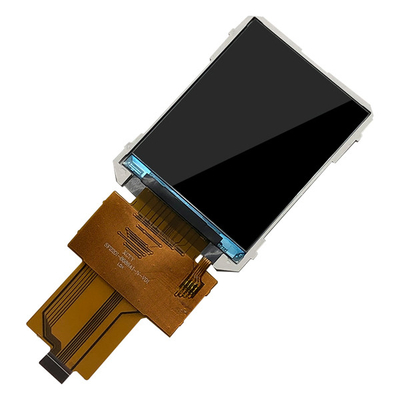

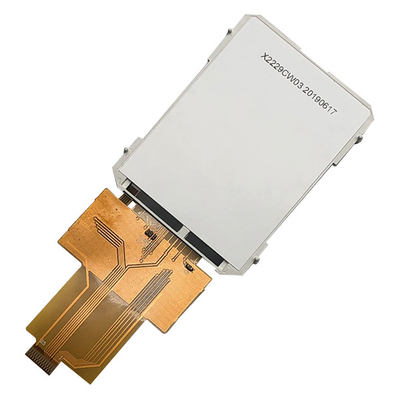

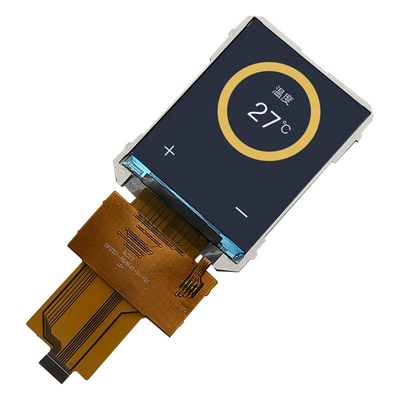

2.2' इंच SPI TFT एलसीडी डिस्प्ले ILI9225G QCIF 176x220 टच पैनल स्क्रीन, चीन TFT निर्माता उत्पाद चित्रण

2.2'' इंच SPI TFT एलसीडी डिस्प्ले ILI9225G QCIF 176x220 टच पैनल स्क्रीन, चीन TFT निर्माता उत्पाद परिचय

कारखाने की सुविधाएँ और प्रमाणपत्र

एलसीडी टच स्क्रीन - टच
1.1 प्रतिरोधक टच स्क्रीन
आईफोन के आगमन से पहले, प्रतिरोधक टच स्क्रीन का प्रयोग लगभग विशेष रूप से किया जाता था, जो संपर्क का पता लगाने नियंत्रण के लिए दबाव सेंसर का उपयोग करता था,प्रतिरोध का पता लगाकर स्पर्श स्थिति का पता लगाने के लिए प्रत्यक्ष तनाव संपर्क की आवश्यकता.

प्रतिरोधक टच स्क्रीन का मुख्य भाग एक प्रतिरोधक फिल्म स्क्रीन है जो डिस्प्ले की सतह के साथ बहुत अच्छी तरह से मेल खाती है, जो एक बहु-परत मिश्रित फिल्म है,जिसमें आधार परत के रूप में कांच या कठोर प्लास्टिक प्लेट की एक परत का उपयोग किया जाता है, और सतह एक पारदर्शी धातु ऑक्साइड (पारदर्शी प्रवाहकीय प्रतिरोध) प्रवाहकीय परत के साथ लेपित है, जो बाहरी सतह कठोरता की एक परत के साथ कवर किया गया है,चिकनी और विरोधी घर्षण प्लास्टिक की परत, और इसकी आंतरिक सतह भी एक कोटिंग के साथ लेपित है,और वहाँ कई छोटे हैं (कम से कम 1/1000 इंच) पारदर्शी इन्सुलेशन बिंदुओं के बीच उन्हें अलग करने के लिए दो परतों के प्रवाहकीय परत इन्सुलेशनजब उंगली स्क्रीन को छूती है, तो स्पर्श बिंदु पर प्रवाहकीय परतों की दो परतें संपर्क में होती हैं, और प्रतिरोध बदल जाता है, एक्स और वाई दिशाओं में एक संकेत उत्पन्न करता है,जो तब टच स्क्रीन नियंत्रक को भेजा जाता हैनियंत्रक इस संपर्क का पता लगाता है, (X,Y) की स्थिति की गणना करता है, और फिर प्राप्त स्थिति के आधार पर माउस के व्यवहार का अनुकरण करता है।यह प्रतिरोधक प्रौद्योगिकी टच स्क्रीन का सबसे बुनियादी सिद्धांत है.

लेखक द्वारा प्रयुक्त टच स्क्रीन एक प्रतिरोधक टच स्क्रीन है, और इसका अपना टच स्क्रीन नियंत्रण चिप XPT2046 है (एलसीडी डिस्प्ले U1 के पीछे चिप है) ।XPT2046 एक 4-वायर टचस्क्रीन नियंत्रक (एसपीआई संचार) है जिसमें 12 बिट रिज़ॉल्यूशन 125KHz स्लेव दर चरण-दर-चरण अनुमान A/D कनवर्टर है. XPT2046 1.5V से 5.25V तक कम वोल्टेज I/O इंटरफेस का समर्थन करता है. XPT2046 दो A/D रूपांतरण करके दबाई गई स्क्रीन की स्थिति का पता लगा सकता है,और स्पर्श स्क्रीन पर लागू दबाव को मापने के अलावाऑपरेटिंग तापमान सीमा -40°C से +85°C है।

चिप ADS7843 और ADS7846 के साथ पूरी तरह संगत है और आप इस चिप के विस्तृत उपयोग के लिए इन दोनों चिपों की डेटाशीट का संदर्भ ले सकते हैं।
नोट्स:

(1) XPT2046 चिप का उपयोग करते समय, सीधे एसपीआई संचार (सॉफ्टवेयर और हार्डवेयर दोनों) का उपयोग MISO टर्मिनल द्वारा उच्च 12-बिट डेटा आउटपुट को पढ़ने के लिए करें,और फिर समन्वय रूपांतरण और फ़िल्टरिंग संचालन के माध्यम से एक्स और वाई निर्देशांक पढ़ें; (यह प्रोग्रामिंग प्रक्रिया में देखा जा सकता है)

(2) इसके विशेष भौतिक गुणों के कारण प्रतिरोधक टच स्क्रीन के बुनियादी उपयोग के लिए टच त्रुटि का कैलिब्रेशन आवश्यक है,लेकिन एक ही प्रकार के एलसीडी के प्रतिरोधक स्क्रीन के कैलिब्रेशन डेटा मोटे तौर पर अनुमानित है;

(3) प्रतिरोधक टच स्क्रीन के लिए एक तंत्र के अस्तित्व के कारण, आमतौर पर उपयोग से पहले कैलिब्रेट करना आवश्यक है।हम कैलिब्रेशन मुआवजा मापदंडों को बचाने के लिए 24CXX (EEPROM) का उपयोग कर सकते हैं, और फिर हम हर बार जब हम कंप्यूटर चालू करने के लिए recalibrate करने की जरूरत नहीं है; (एक अंतिम उपाय के रूप में, लागत पर विचार,यह वास्तव में फ्लैश में कैलिब्रेशन डेटा को बचाने के लिए संभव है - बहुत अनुशंसित नहीं है);

प्रतिरोधक टच स्क्रीन के फायदेः उच्च परिशुद्धता, कम कीमत, मजबूत विरोधी हस्तक्षेप क्षमता और अच्छी स्थिरता।
प्रतिरोधक टच स्क्रीन के नुकसानः खरोंच करना आसान है, प्रकाश पारगम्यता बहुत अच्छी नहीं है, और मल्टी-टच का समर्थन नहीं करता है।अन्यथा विस्थापन छोटा नहीं है)

1.2 क्षमतात्मक टच स्क्रीन
आजकल, लगभग सभी स्मार्ट फोन, टैबलेट कंप्यूटर सहित, स्पर्श स्क्रीन के रूप में क्षमतात्मक स्क्रीन का उपयोग करते हैं, स्पर्श का पता लगाने नियंत्रण के लिए क्षमतात्मक स्क्रीन मानव शरीर संवेदन का उपयोग है,कोई प्रत्यक्ष संपर्क नहीं या केवल हल्का संपर्क, स्पर्श निर्देशांक का पता लगाने के लिए प्रेरित करंट का पता लगाकर।

दो मुख्य प्रकार के क्षमतात्मक टच स्क्रीन हैंः

1सतह संधारित्र संधारित्र टच स्क्रीन।

सतह क्षमता टच स्क्रीन प्रौद्योगिकी आईटीओ (इंडियम टिन ऑक्साइड,एक पारदर्शी प्रवाहकीय सामग्री) विद्युत क्षेत्र संवेदन के माध्यम से स्क्रीन सतह के स्पर्श व्यवहार को महसूस करने के लिए प्रवाहकीय फिल्म. लेकिन सतह संचयी टचस्क्रीन में कुछ सीमाएं हैं, वे केवल एक उंगली या एक स्पर्श को पहचान सकते हैं. (कम इस्तेमाल किया)

2. प्रोजेक्टेड कैपेसिटिव टच स्क्रीन.

प्रोजेक्टेड कैपेसिटिव टच स्क्रीन ऐसे सेंसर हैं जो इलेक्ट्रोड का उपयोग करके इलेक्ट्रोस्टैटिक फील्ड लाइनों का उत्सर्जन करते हैं।क्षमताओं के दो प्रकार हैं जो आम तौर पर अनुमानित क्षमता संवेदन प्रौद्योगिकी में उपयोग किए जाते हैं: स्व-संयोजकता और परस्परसंयोजकता।

स्व-संक्षारण, जिसे पूर्ण संक्षारण के रूप में भी जाना जाता है, सबसे व्यापक रूप से उपयोग की जाने वाली विधि है, और स्व-संक्षारण आमतौर पर स्कैनिंग इलेक्ट्रोड और ग्राउंड से बना संक्षारण को संदर्भित करता है।शीशे की सतह पर, आईटीओ से बने अनुदैर्ध्य और अनुदैर्ध्य स्कैनिंग इलेक्ट्रोड होते हैं, और इन इलेक्ट्रोडों और जमीन के बीच एक संधारित्र ध्रुव बनते हैं।एक संधारित्र सर्किट के समानांतर जोड़ा जाता है, इस प्रकार स्कैन लाइन की समग्र क्षमता बदलती है।

इंटरैक्शन क्षमता, जिसे स्पैनिंग क्षमता के रूप में भी जाना जाता है, कांच की सतह पर अनुदैर्ध्य और अनुदैर्ध्य आईटीओ इलेक्ट्रोड के चौराहे पर एक क्षमता बनाता है।इंटरैक्टिव क्षमता स्कैनिंग विधि स्पर्श बिंदु की स्थिति निर्धारित करने के लिए प्रत्येक चौराहे पर क्षमता परिवर्तन स्कैन करने के लिए हैस्पर्श करने पर यह आसन्न इलेक्ट्रोडों के युग्मन को प्रभावित करेगा, जिससे चौराहे पर क्षमता बदल जाएगी,और इंटरैक्टिव क्षमता का स्कैनिंग विधि प्रत्येक चौराहे के क्षमता मूल्य और स्पर्श के बाद क्षमता परिवर्तन का पता लगा सकते हैं, इसलिए इसे स्व-संक्षारण की स्कैनिंग विधि की तुलना में अधिक स्कैनिंग समय की आवश्यकता होती है, और इसे X * Y इलेक्ट्रोड को स्कैन और पता लगाने की आवश्यकता होती है। वर्तमान में, स्मार्टफोन, टैबलेट आदि की टच स्क्रीन,सभी इंटरैक्टिव कैपेसिटिव तकनीक का उपयोग करते हैं(लेखक के सटीक परमाणु अभिजात वर्ग बोर्ड का एलसीडी एक क्षमतात्मक टच स्क्रीन है)

ट्रांसमिसिव कैपेसिटिव टच स्क्रीन स्पर्श को महसूस करने के लिए एक सेंसिंग मैट्रिक्स बनाने के लिए ऊर्ध्वाधर और क्षैतिज स्तंभों में इलेक्ट्रोड के दो स्तंभों का उपयोग करती है। दो पार इलेक्ट्रोड मैट्रिक्स,एक्स अक्ष इलेक्ट्रोड और वाई अक्ष इलेक्ट्रोड, प्रत्येक सेल के क्षमता परिवर्तन का पता लगाने के लिए प्रयोग किया जाता है। तस्वीर में इलेक्ट्रोड वास्तव में पारदर्शी है, और यह यहाँ सभी की सुविधा के लिए है। चित्र में,एक्स और वाई अक्षों में पारदर्शी इलेक्ट्रोड कैपेसिटिव स्क्रीन की सटीकता और रिज़ॉल्यूशन एक्स और वाई अक्षों में चैनलों की संख्या से संबंधित हैं, और अधिक चैनल, अधिक सटीकता।
