उत्पाद विवरण:
|
| उत्पाद: | 10.1 इंच का टीएफटी एलसीडी डिस्प्ले | संकल्प: | 1280 आरजीबी x 800 |
|---|---|---|---|
| भूतल चमक: | 420 सीडी/एम2(निट्स) | टच स्क्रीन: | आरटीपी |
| इंटरफेस: | 8 बिट्स-एलवीडीएस इंटरफ़ेस | देखने की दिशा: | आईपीएस, सभी देखने के कोण (85/85/85/85) |
| पिन नंबर: | 40 पिन | रूपरेखा मंद।: | 229.46 (H) x149.1 ((V) x 4.3 ((T) (मिमी) |
| सक्रिय क्षेत्र: | 216.96 (एच) x 135.6(वी) (मिमी) | सतह उपचार: | कठोर कोटिंग(3H) |
| रंग प्रदर्शित करें: | 16.7 एम | संबंध: | ZIF |
| संचालन तापमान।: | -20 ℃ से + 70 ℃ | भंडारण अस्थायी।: | -30°C से +80°C |
| प्रमाणपत्र: | ISO9001:2015 / ISO1400:2015 | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 10.1 इंच का टीएफटी एलसीडी डिस्प्ले,प्रतिरोधी टच टीएफटी एलसीडी डिस्प्ले |
||
10प्रतिरोधी टच पैनल के साथ 1 इंच का टीएफटी एलसीडी डिस्प्ले 1280x800 रिज़ॉल्यूशनउत्पाद का परिचय
SAEF प्रौद्योगिकी SFTO1010LX-7047A-T टीएफटी एलसीडी डिस्प्ले एक 10.1 इंच आईपीएस प्रकार का पूर्ण देखने के कोण स्क्रीन है जिसमें 1280x800 पिक्सेल का रिज़ॉल्यूशन है। यह टीएफटी एलसीडी डिस्प्ले मॉड्यूल 8 बिट्स-एलवीडीएस इंटरफ़ेस का समर्थन करता है।SFTO1010LX-7047A-T उच्च चमक TFT एलसीडी स्क्रीन 3.9V ((अधिकतम मान) ऑपरेटिंग वोल्टेज के लिए। Vdd 2.3V से 3.6V तक है।
SFTO1010LX-7047A-T को प्रतिरोधी टच पैनल के साथ डिज़ाइन किया गया है, यह TFT मॉड्यूल 420cd/m2 चमक के साथ है और इसका व्यापक रूप से औद्योगिक मीटर और उपकरणों, चिकित्सा उपकरणों, जीपीएस डिवाइस,पीओएस टर्मिनलकैश रीडर, स्कैनर, होम ऑटोमेशन, कॉन्फ्रेंस फोन, एनालाइज़र, घरेलू उपकरण, होम ऑटोमेशन, सुरक्षा प्रणाली आदि।
विशेषताएं
यह 10.1 इंच का औद्योगिक टीएफटी डिस्प्ले -20 डिग्री सेल्सियस से +70 डिग्री सेल्सियस तक के तापमान पर काम कर सकता है, इसका भंडारण तापमान -30 डिग्री सेल्सियस से +80 डिग्री सेल्सियस तक है।
यह प्रतिरोधक टचस्क्रीन 10.1 इंच का टीएफटी 16.7M रंग प्रदर्शित करता है।
इस 10.1 इंच की एलसीडी टच स्क्रीन का परिधि आयाम 229.46 (एच) X149.1 ((वी) X 4.3 ((टी) (मिमी) है, वीए 216.96 (एच) X 135.6 ((वी) (मिमी) है।
यह 10.1 इंच का टीएफटी डिस्प्ले 8 बिट्स-एलवीडीएस इंटरफेस, 40 पिन (जिफ कनेक्शन) का समर्थन करता है।
यह 10.1 इंच का टीएफटी डिस्प्ले एक आईपीएस सभी देखने की दिशा है
इस 10.1" टीएफटी एलसीडी के लिए, हमने कैपेसिटिव टचस्क्रीन के साथ एक वेरियन डिजाइन किया है, कृपया हमारी वेबसाइट पर खोज करेंSFTO1010LX-7047A-CT.
इस 10.1" टीएफटी स्क्रीन के लिए, हम सलाह देते हैंSFRA101H-1280800A-CTके लिएएचडीएमआई कनेक्शन के साथ रास्पबेरी पाई के साथ संगत।
| उत्पाद: | 10.1 इंच का टीएफटी एलसीडी डिस्प्ले |
| संकल्पः | 1280 आरजीबी एक्स 800 |
| सतह चमकः | 420 Cd/m2 ((निट्स) |
| इंटरफ़ेसः | 8 बिट्स-एलवीडीएस इंटरफेस |
| टच स्क्रीनः | प्रतिरोधक स्पर्श पैनल |
| पिन संख्याः | 40 पिन |
| देखने की दिशा: | आईपीएस, सभी देखने का कोण (85/85/85/85) |
| रूपरेखा डिम.: | 229.46 (H) X149.1 ((V) X 4.3 ((T) (मिमी) |
| सक्रिय क्षेत्रः | 216.96 (H) X 135.6 ((V) (मिमी) |
| प्रदर्शन रंगः | 16.7 एम |
| सतह उपचार: | हार्ड कोटिंग ((3H) |
| कनेक्शनः | ZIF |
| परिचालन तापमानः | -20°C से +70°C |
| भंडारण तापमानः | -30°C से +80°C तक |
| प्रमाणपत्र: | ISO9001:2015 / ISO1400:2015 |
| अनुपालन: | REACH और RoHS अनुरूप |

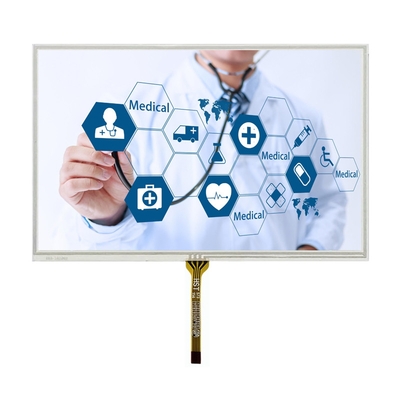

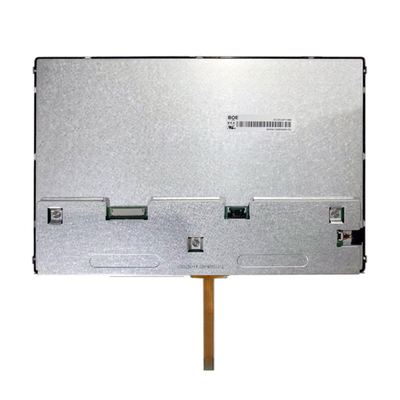

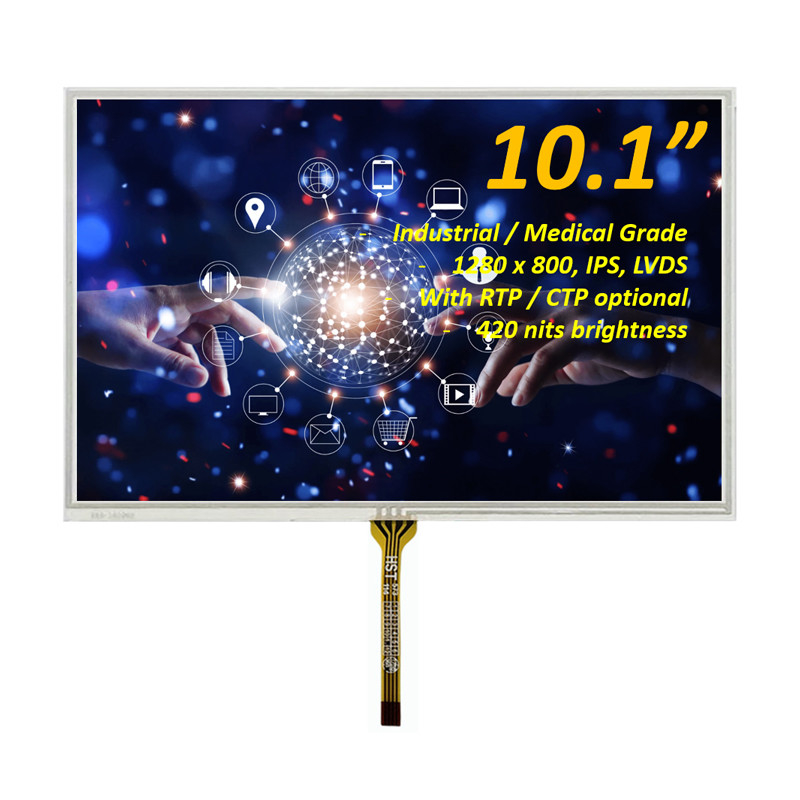

10प्रतिरोधी टच पैनल के साथ 1 इंच का टीएफटी एलसीडी डिस्प्ले 1280x800 रिज़ॉल्यूशनउत्पाद चित्र
पूर्ण अधिकतम रेटिंग
नोट 1: यदि 50 डिग्री सेल्सियस से नीचे का तापमान है, तो अधिकतम आर्द्रता 90% आरएच है, यदि 50 डिग्री सेल्सियस से ऊपर का तापमान है, तो पूर्ण आर्द्रता 60% आरएच से कम होनी चाहिए।
नोट 2: ऑपरेटिंग तापमान -10°C के आसपास होने पर प्रतिक्रिया का समय बेहद धीमा होगा और उच्च तापमान पर काम करने पर पृष्ठभूमि अंधेरा हो जाएगी।
डीसी विशेषताएं
नोट 1: पहले एलसीडी पर वीडीडी और वीजीएल लगाएं और फिर वीजीएच लगाएं।
नोट 2: वीडीडी सेटिंग ग्राहक के सिस्टम बोर्ड के सिग्नल आउटपुट वोल्टेज से मेल खाना चाहिए।
नोट 3: विशिष्ट वीसीओएम केवल एक संदर्भ मूल्य है, इसे प्रत्येक एलसीएम के अनुसार अनुकूलित किया जाना चाहिए।
ऑप्टिकल विशेषताएं
पिन परिभाषा
10प्रतिरोधी टच पैनल के साथ 1 इंच का टीएफटी एलसीडी डिस्प्ले 1280x800 रिज़ॉल्यूशनउत्पाद चित्र
कारखाने की सुविधाएँ और प्रमाणपत्र
टीएफटी एलसीडी डिस्प्ले मॉड्यूल निर्माता - 300 से अधिक टीएफटी मानक आइटम लाइन पर
एसएईएफ टेक्नोलॉजी चीन में स्थित टीएफटी एलसीडी डिस्प्ले का एक वैश्विक अग्रणी निर्माता है। एसएईएफ 0.96 ", 1 जैसे आकारों में छोटे से मध्यम आकार के टीएफटी डिस्प्ले मॉड्यूल की एक विस्तृत उत्पाद श्रृंखला प्रदान करता है।22 इंच का गोल, 1.28 इंच गोल,1.44", 1.54", 1.77, 2", 2.1" गोल, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14",15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" और 28" टीएफटी (सक्रिय क्षेत्र का विकर्ण आकार) आदि। इस वेबसाइट पर 300 से अधिक टीएफटी मानक मॉडल सूचीबद्ध हैं;इसके अतिरिक्त, लगभग प्रत्येक वस्तु को ग्राहकों की आवश्यकताओं को पूरा करने के लिए मानक वस्तुओं से व्युत्पन्न करना स्वीकार्य है।
एसएईएफ टीएफटी डिस्प्ले औद्योगिक मानक के अनुसार योग्य हैं जिनमें मानक टीएफटी-एलसीडी मॉड्यूल, आईपीएस टीएफटी, उच्च चमक टीएफटी एलसीडी (सूरज की रोशनी से पठनीय डिस्प्ले), नियंत्रक बोर्डों के साथ टीएफटी पैनल शामिल हैं।बार प्रकार टीएफटी, वाइड टेम्परेचर टीएफटी एलसीडी. इन डिस्प्ले में लैंडस्केप या पोर्ट्रेट मोड शामिल हैं।एसएईएफ टीएफटी एलसीडी डिस्प्ले विभिन्न संकल्पों में उपलब्ध हैं और टच स्क्रीन वैकल्पिक रूप से प्रतिरोध और प्रोजेक्टेड कैपेसिटिव (पीसीएपी टच स्क्रीन) तकनीक में उपलब्ध हैंहमारे कई टीएफटी डिस्प्ले मॉड्यूल में एमसीयू, आरजीबी, टीटीएल, एलवीडीएस और एमआईपीआई डीएसआई सहित एक से अधिक इंटरफ़ेस उपलब्ध हैं।SAEF TFT मॉड्यूल औद्योगिक नियंत्रण सहित कई अनुप्रयोगों के लिए एकदम सही हैं, कॉफी मशीन, चिकित्सा उपकरण, पीओएस प्रणाली, स्वचालन, जीपीएस नेविगेटर, सफेद सामान, ऊर्जा नियंत्रण, दूरसंचार, चिकित्सा उपकरण आदि।
