उत्पाद विवरण:
|
| उत्पाद: | 7 इंच एलवीडीएस टीएफटी एलसीडी डिस्प्ले | संकल्प: | 1024 आरजीबी x 600 |
|---|---|---|---|
| भूतल चमक: | 300 सीडी/एम2(निट्स) | इंटरफेस: | एलवीडीएस |
| पिन नंबर: | 40 पिन | देखने की दिशा: | आईपीएस, सभी देखने के कोण (85/85/85/85) |
| रूपरेखा मंद।: | 164.9 ((H) x100.0 ((V) × 2.8 ((T) (मिमी) | सक्रिय क्षेत्र: | 154.21(एच)x85.92(वी) (मिमी) |
| टच स्क्रीन: | सीटीपी वैकल्पिक | सतह उपचार: | कठोर कोटिंग(3H) |
| रंग प्रदर्शित करें: | 16.7 एम | संबंध: | लगाना |
| संचालन तापमान।: | -20 ℃ से + 70 ℃ | भंडारण अस्थायी।: | -30°C से +80°C |
| प्रमाणपत्र: | ISO9001:2015 / ISO1400:2015 | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 40 पिन LVDS TFT एलसीडी डिस्प्ले,7 इंच टीएफटी एलसीडी डिस्प्ले |
||

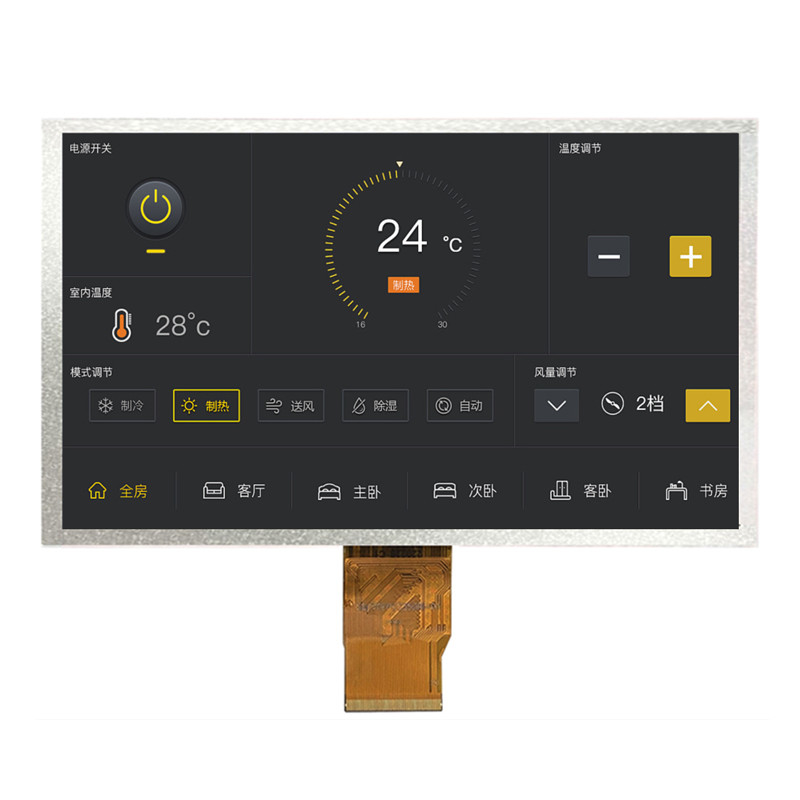

7 इंच टीएफटी 40 पिन एलवीडीएस एलसीडी डिस्प्ले फैक्टरी आपूर्ति 1024x600 पिक्सेल स्क्रीन उत्पाद परिचय
SFTO700XC-7052AN टीएफटी एलसीडी डिस्प्ले एक 7 इंच का आईपीएस प्रकार का फुल व्यूइंग एंगल स्क्रीन है जिसका रिज़ॉल्यूशन 1024x600 पिक्सल है। यह औद्योगिक ग्रेड टीएफटी एलसीडी डिस्प्ले मॉड्यूल एलवीडीएस इंटरफ़ेस का समर्थन करता है।यह टीएफटी स्क्रीन SFTO700XC-7052AN 3 पर संचालित है.3V ((पावर वोल्टेज), Vdd 3.0V से 3.6V तक है।

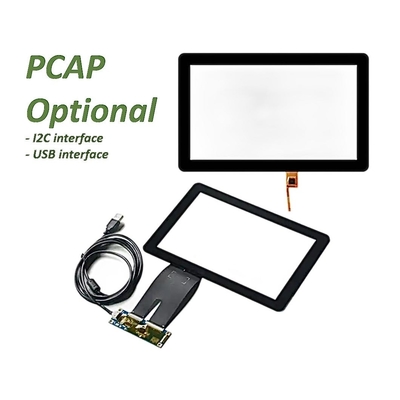

SFTO700XC-7052AN capacitive touch panel के साथ डिज़ाइन किया गया है, IIC और USB इंटरफ़ेस वैकल्पिक है। यह TFT LCD मॉड्यूल SFTO700XC-7052AN 300cd/m2 luminance के साथ है।टीएफटी टच एलसीडी SFTO700XC-7052AN अच्छी गुणवत्ता की स्थिति में हैऔद्योगिक-ग्रेड डिस्प्ले के रूप में, इस उत्पाद का व्यापक रूप से औद्योगिक और चिकित्सा अनुप्रयोगों, पीओएस टर्मिनल, एचएमआई, होम ऑटोमेशन, सुरक्षा प्रणाली आदि में उपयोग किया जाता है।
विशेषताएं
| उत्पाद: | 7 इंच का एलवीडीएस टीएफटी एलसीडी डिस्प्ले |
| संकल्पः | 1024 RGB X 600 |
| इंटरफ़ेसः | एलवीडीएस |
| देखने की दिशा: | आईपीएस, सभी देखने का कोण (85/85/85/85) |
| सतह चमकः | 300 सीडी/एम2 ((निट्स) |
| पिन संख्याः | 40 पिन |
| रूपरेखा डिम.: | 164.9 ((H) x100.0 ((V) × 2.8 ((T) (मिमी) |
| सक्रिय क्षेत्रः | 154.21 ((H) x85.92 ((V) (मिमी) |
| सतह उपचार: | हार्ड कोटिंग ((3H) |
| कनेक्शनः | प्लग-इन |
| टच स्क्रीनः | CTP वैकल्पिक |
| प्रदर्शन रंगः | 16.7 एम |
| परिचालन तापमानः | -20°C से +70°C |
| भंडारण तापमानः | -30°C से +80°C तक |
| प्रमाणपत्र: | ISO9001:2015 / ISO1400:2015 |
| अनुपालन: | REACH और RoHS अनुरूप |
यह 7-इंच का टीएफटी डिस्प्ले एक रंग सक्रिय मैट्रिक्स टीएफटी एलसीडी है जो एक सक्रिय स्विचिंग डिवाइस के रूप में एक अकारीय सिलिकॉन टीएफटी (पतली फिल्म ट्रांजिस्टर) का उपयोग करता है।
इस पीसीएपी टीएफटी एलसीडी 7-इंच के डिस्प्ले में कवर ग्लास के साथ एक कैपेसिटिव टचस्क्रीन डिज़ाइन है जिसे ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
>इस 7 इंच के टीएफटी स्क्रीन का विशिष्ट रंग दायरा 50% मिन.45% है।
>इस 7 इंच के एलसीडी टीएफटी का प्रतिक्रिया समय 30 एमएस और अधिकतम 35 एमएस है।
>इस 7-इंच के 1024x600 टीएफटी एलसीडी डिस्प्ले का कंट्रास्ट रेश्यो टाइप:1000 मिनट हैः800.
>यह 7 इंच का एलवीडीएस टीएफटी मॉनिटर -20 डिग्री से +70 डिग्री तक के व्यापक तापमान सीमा में काम कर सकता है।
>यह 7 इंच का IPS TFT एलसीडी एक हरा और पर्यावरण के अनुकूल उत्पाद है, RoHS और हेलोजन मुक्त है।
>इस 7 इंच के कैपेसिटिव टच मॉनिटर में कम ड्राइविंग वोल्टेज और कम बिजली की खपत है।
7 इंच टीएफटी 40 पिन एलवीडीएस एलसीडी डिस्प्ले फैक्टरी आपूर्ति 1024x600 पिक्सेल स्क्रीन उत्पाद ड्राइंग
पिन परिभाषा
नोट 1:
यदि एलवीडीएस इनपुट डेटा 6बिट है, तो selb को उच्च पर सेट किया जाना चाहिए;
यदि LVDS इनपुट डेटा 8बिट है, तो selb को निम्न पर सेट किया जाना चाहिए;
नोट 2:
जब CABC_EN=00, CABC OFF.
जब CABC_EN=01, उपयोगकर्ता इंटरफ़ेस छवि.
जब CABC_EN=10, अभी भी तस्वीर.
जब CABC_EN=11, चलती छवि।
जब CABC बंद, DIMO कनेक्ट नहीं है, अन्यथा यह बैकलाइट से कनेक्ट
नोट 3:
जब L/R=0 दाएं से बाएं स्कैन दिशा सेट करें।
जब L/R=1 सेट बाएं से दाएं स्कैन दिशा.
जब U/D=0 सेट ऊपर से नीचे स्कैन दिशा.
जब U/D=1 नीचे से ऊपर की ओर स्कैन दिशा सेट

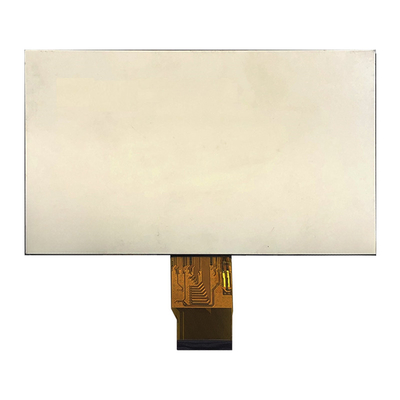

7 इंच टीएफटी 40 पिन एलवीडीएस एलसीडी डिस्प्ले फैक्टरी आपूर्ति 1024x600 पिक्सेल स्क्रीन उत्पाद छवि
कारखाने की सुविधाएँ और प्रमाणपत्र
टीएफटी एलसीडी डिस्प्ले मॉड्यूल निर्माता - 300 से अधिक टीएफटी मानक आइटम लाइन पर
एसएईएफ टेक्नोलॉजी चीन में स्थित टीएफटी एलसीडी डिस्प्ले का एक वैश्विक अग्रणी निर्माता है। एसएईएफ 0.96 ", 1 जैसे आकारों में छोटे से मध्यम आकार के टीएफटी डिस्प्ले मॉड्यूल की एक विस्तृत उत्पाद श्रृंखला प्रदान करता है।22 इंच का गोल, 1.28 इंच गोल,1.44", 1.54", 1.77, 2", 2.1" गोल, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" गोल, 3.5", 3.6" गोल, 3.7", 4" गोल, 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3",13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" और 28" टीएफटी (सक्रिय क्षेत्र का विकर्ण आकार) और इसी तरह।इस वेबसाइट पर 300 से अधिक टीएफटी मानक मॉडल सूचीबद्ध हैंइसके अतिरिक्त, लगभग प्रत्येक वस्तु को ग्राहकों की आवश्यकताओं को पूरा करने के लिए मानक वस्तुओं से व्युत्पन्न करना स्वीकार्य है।
एसएईएफ टीएफटी डिस्प्ले औद्योगिक मानक के अनुसार योग्य हैं जिनमें मानक टीएफटी-एलसीडी मॉड्यूल, आईपीएस टीएफटी, उच्च चमक टीएफटी एलसीडी (सूरज की रोशनी से पठनीय डिस्प्ले), नियंत्रक बोर्डों के साथ टीएफटी पैनल शामिल हैं।बार प्रकार टीएफटी, वाइड टेम्परेचर टीएफटी एलसीडी. इन डिस्प्ले में लैंडस्केप या पोर्ट्रेट मोड शामिल हैं।एसएईएफ टीएफटी एलसीडी डिस्प्ले विभिन्न संकल्पों में उपलब्ध हैं और टच स्क्रीन वैकल्पिक रूप से प्रतिरोध और प्रोजेक्टेड कैपेसिटिव (पीसीएपी टच स्क्रीन) तकनीक में उपलब्ध हैंहमारे कई टीएफटी डिस्प्ले मॉड्यूल में एमसीयू, आरजीबी, टीटीएल, एलवीडीएस और एमआईपीआई डीएसआई सहित एक से अधिक इंटरफ़ेस उपलब्ध हैं।SAEF TFT मॉड्यूल औद्योगिक नियंत्रण सहित कई अनुप्रयोगों के लिए एकदम सही हैं, कॉफी मशीन, चिकित्सा उपकरण, पीओएस प्रणाली, स्वचालन, जीपीएस नेविगेटर, सफेद सामान, ऊर्जा नियंत्रण, दूरसंचार, चिकित्सा उपकरण आदि।
