उत्पाद विवरण:
|
| उत्पाद: | 4.3 इंच टीएफटी एलसीडी डिस्प्ले | संकल्प: | 480x800 पिक्सेल |
|---|---|---|---|
| इंटरफेस: | आरजीबी | देखने की दिशा: | सभी व्यूइंग एंगल (आईपीएस) |
| टच स्क्रीन: | प्रतिरोधक टच स्क्रीन के साथ | भूतल चमक: | 300 सीडी/एम2 (अनुकूलन योग्य) |
| चालक आई.सी: | HX8369-A01 | ड्राइविंग वोल्टेज: | 2.8 वी |
| संचालन तापमान।: | -20 ℃ से + 70 ℃ | भंडारण अस्थायी।: | -30°C से +80°C |
| संबंध: | ZIF FPC (अनुकूलन योग्य) | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | प्रतिरोधी टच स्क्रीन आरजीबी टीएफटी डिस्प्ले,480x800 आरजीबी टीएफटी डिस्प्ले,लंबवत एलसीडी आरजीबी टीएफटी डिस्प्ले |
||
4.3 इंच आरजीबी टीएफटी डिस्प्ले 480x800 पिक्सल प्रतिरोधी टचस्क्रीन के साथउत्पाद का परिचय
उत्पाद की त्वरित समीक्षा
आकारः 4.3 इंच का आईपीएस टीएफटी डिस्प्ले
संकल्पः 480 x 800 डॉट्स
दृश्य दिशाः आईपीएस सभी देखने के कोण
इंटरफेसः आरजीबी
ड्राइवर आईसीः HX8369
नियंत्रण बोर्ड: नहीं
चमक (cd/m2): 300
टच स्क्रीनः प्रतिरोधी टच पैनल
उत्पाद का वर्णन
SAEF TECHNOLOGY SF-TC430S-8501A-T एक 4.3-इंच का पूर्ण TFT-LCD डिस्प्ले है जिसका रिज़ॉल्यूशन 480x800 (480 क्षैतिज x 800 ऊर्ध्वाधर पिक्सेल सरणी) है।एलसीडी पैनल चलाने के लिए बिजली की आपूर्ति वोल्टेज (वीसीसी) 2 है.6V से 3.3V, 2.8V के एक विशिष्ट वोल्टेज के साथ। यह आरजीबी इंटरफ़ेस का समर्थन करता है। यह 4.3 इंच टचस्क्रीन मॉड्यूल उच्च गुणवत्ता वाली रंगीन छवियों के लिए इस्तेमाल किया जा सकता है जिन्हें एम्बेडेड सिस्टम में टीएफटी डिस्प्ले की आवश्यकता होती है,स्वचालन, जीपीएस, चिकित्सा उपकरण, औद्योगिक उपकरण, सुरक्षा उपकरण आदि।
SF-TC430S-8501A-T एक IPS-LCD प्रकार का TFT है जिसकी चमक 300 cd/m2 (सामान्य मूल्य) है, जो उन अनुप्रयोगों के लिए उपयुक्त है जिनके लिए तेज बैकलाइट की आवश्यकता होती है। कृपया हमारे बिक्री प्रतिनिधि से संपर्क करें।सतह चमक 1000cd / m2 के लिए अनुकूलित किया जा सकता हैयह प्रतिरोधक टच स्क्रीन टीएफटी 4.3 इंच का डिस्प्ले -20°C से +70°C तक के तापमान पर काम कर सकता है; इसका भंडारण तापमान -30°C से +80°C के बीच है।
उत्पाद की जानकारी
| उत्पाद: | 4.3 इंच का टीएफटी एलसीडी डिस्प्ले |
| संकल्पः | 480x800 पिक्सेल |
| इंटरफ़ेसः | आरजीबी |
| देखने की दिशा: | सभी देखने के कोण (आईपीएस) |
| टच स्क्रीनः | प्रतिरोधी टच स्क्रीन के साथ |
| सतह चमकः | 300 Cd/m2 (अनुकूलित) |
| ड्राइवर आईसीः | HX8369-A01 |
| ड्राइविंग वोल्टेजः | 2.8 वी |
| परिचालन तापमानः | -20°C से +70°C |
| भंडारण तापमानः | -30°C से +80°C तक |
| कनेक्शनः | ZIF FPC (अनुकूलन योग्य) |
| अनुपालन: | REACH और RoHS अनुरूप |

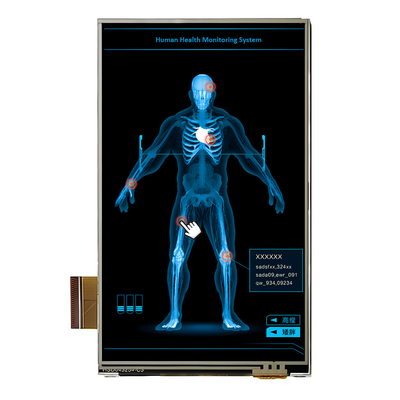

4.3 इंच आरजीबी टीएफटी डिस्प्ले 480x800 पिक्सल प्रतिरोधी टचस्क्रीन के साथउत्पाद चित्र
पिन परिभाषा
| नहीं। | पिन नाम | आई/ओ | विवरण |
| 1 | जीएनडी | मैं | जमीन |
| 2 | एलईडीए | ओ | एलईडी एनोड |
| 3 | एलईडीके | ओ | एलईडी कैथोड |
| 4 | वीसी | मैं | बिजली की आपूर्ति 2.8V वोल्टेज |
| 5 | आईओवीसीसी | मैं | बिजली की आपूर्ति 2.8V/1.8V वोल्टेज |
| 6 | एसडीओ | मैं | सीरियल इनपुट सिग्नल |
| 7 | एसडीआई | मैं | सीरियल इनपुट सिग्नल |
| 8 | जीएनडी | मैं | जमीन |
| 9 | SCL_WR | मैं | स्ट्रोब सिग्नल इनपुट पिन पढ़ें |
| 10 | सीएस | मैं | चिप चयन संकेत के लिए इनपुट पिन |
| 11 | NC | मैं | NC |
| 12 | रीसेट करें | मैं | एलसीएम रीसेट इनपुट सिग्नल |
| 13-20 | आर0-आर7 | आई/ओ | प्रदर्शित डेटा I/O |
| 21-28 | G0-G7 | आई/ओ | प्रदर्शित डेटा I/O |
| 29 से 36 | बी0-बी7 | आई/ओ | प्रदर्शित डेटा I/O |
| 37 | DE | मैं | आरजीबी इंटरफ़ेस संचालन के लिए डेटा सक्षम सिग्नल |
| 38 | जीएनडी | मैं | जमीन |
| 39 | पीएलके | मैं | आरजीबी इंटरफ़ेस संचालन के लिए डॉट क्लॉक सिग्नल |
| 40 | जीएनडी | मैं | जमीन |
| 41 | एचएस | मैं | रेखा क्षैतिज सिंक्रनाइज़ेशन संकेत |
| 42 | वीएस | मैं | फ्रेम वर्टिकल सिंक सिग्नल |
| 43 | आईडी | - | - |
| 44 | पीडब्ल्यूएम | मैं | यह पिन बाहरी एलईडी ड्राइवर से जुड़ा हुआ है। |
| 45-46 | जीएनडी | मैं | जमीन |
| 47 | YU | ओ | टच पैनल पिन |
| 48 | एक्सएल | ओ | टच पैनल पिन |
| 49 | YD | ओ | टच पैनल पिन |
| 50 | एक्सआर | ओ | टच पैनल पिन |
| 51 | जीएनडी | मैं | जमीन |
डीसी विशेषताएं
| पद | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | परीक्षण की स्थिति |
| ऑपरेटिंग वोल्टेज | वीडीडी | 2.6 | 2.8 | 3.3 | वी | - |
| आपूर्ति करंट | आईडीडी | - | - | 5 | mA | वीडीडी=2.8V,टीए=25°C |
| इनपुट वोल्ट | एचआईवी | 0.8वीडीडी | - | वीडीडी | वी | - |
| वीआईएल | 0 | - | 0.2 वीडीडी | वी | ||
| इनपुट रिसाव वर्तमान | IIL | - एक.0 | - | 1.0 | mA | वीआईएन=वीडीडी या वीएसएस |
बैकलाइट इलेक्ट्रिकल-ऑप्टिकल विशेषताएं
| पद | प्रतीक | MIN | TYP | अधिकतम | UNIT |
परीक्षण स्थिति |
नोट |
| आपूर्ति वोल्टेज | Vf | - | 25.6 | - | वी | यदि=20 mA | - |
| आपूर्ति करंट | यदि | - | 20 | - | mA | - | - |
| रिवर्स वोल्टेज | वीआर | - | - | 5 | वी | - | |
| शक्ति अपव्यय | पीडी | - | - | - | mW | - | |
| एलसीएम के लिए प्रकाश तीव्रता |
- |
- | 300 | - | Cd/m2 | यदि=20mA | - |
| एलसीएम के लिए एकरूपता | - | 80 | - | - | % | यदि=20 mA | - |
| बैकलाइट रंग | सफेद | ||||||
4.3 इंच आरजीबी टीएफटी डिस्प्ले 480x800 पिक्सल प्रतिरोधी टचस्क्रीन के साथउत्पाद छवि
टीएफटी एलसीडी डिस्प्ले मॉड्यूल निर्माता - 300 से अधिक टीएफटी मानक आइटम लाइन पर
एसएईएफ टेक्नोलॉजी चीन में स्थित टीएफटी एलसीडी डिस्प्ले का एक वैश्विक अग्रणी निर्माता है। एसएईएफ 0.96 ", 1 जैसे आकारों में छोटे से मध्यम आकार के टीएफटी डिस्प्ले मॉड्यूल की एक विस्तृत उत्पाद श्रृंखला प्रदान करता है।22 इंच का गोल, 1.28 इंच गोल,1.44", 1.54", 1.77, 2", 2.1" गोल, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14",15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" और 28" टीएफटी (सक्रिय क्षेत्र का विकर्ण आकार) आदि। इस वेबसाइट पर 300 से अधिक टीएफटी मानक मॉडल सूचीबद्ध हैं;इसके अतिरिक्त, लगभग प्रत्येक वस्तु को ग्राहकों की आवश्यकताओं को पूरा करने के लिए मानक वस्तुओं से व्युत्पन्न करना स्वीकार्य है।
एसएईएफ टीएफटी डिस्प्ले औद्योगिक मानक के अनुसार योग्य हैं जिनमें मानक टीएफटी-एलसीडी मॉड्यूल, आईपीएस टीएफटी, उच्च चमक टीएफटी एलसीडी (सूरज की रोशनी से पठनीय डिस्प्ले), नियंत्रक बोर्डों के साथ टीएफटी पैनल शामिल हैं।बार प्रकार टीएफटी, वाइड टेम्परेचर टीएफटी एलसीडी. इन डिस्प्ले में लैंडस्केप या पोर्ट्रेट मोड शामिल हैं।एसएईएफ टीएफटी एलसीडी डिस्प्ले विभिन्न संकल्पों में उपलब्ध हैं और टच स्क्रीन वैकल्पिक रूप से प्रतिरोध और प्रोजेक्टेड कैपेसिटिव (पीसीएपी टच स्क्रीन) तकनीक में उपलब्ध हैंहमारे कई टीएफटी डिस्प्ले मॉड्यूल में एमसीयू, आरजीबी, टीटीएल, एलवीडीएस और एमआईपीआई डीएसआई सहित एक से अधिक इंटरफ़ेस उपलब्ध हैं।SAEF TFT मॉड्यूल औद्योगिक नियंत्रण सहित कई अनुप्रयोगों के लिए एकदम सही हैं, कॉफी मशीन, चिकित्सा उपकरण, पीओएस प्रणाली, स्वचालन, जीपीएस नेविगेटर, सफेद सामान, ऊर्जा नियंत्रण, दूरसंचार, चिकित्सा उपकरण आदि।
हमें क्यों चुनें?
1हम एलसीडी डिस्प्ले कस्टम समाधान प्रदान करते हैं
क्या आपके उत्पाद में विशेष अनुप्रयोग आवश्यकताएं, विद्युत विनिर्देश, ऑप्टिकल विनिर्देश, स्पर्श विशेषताएं, या यांत्रिक आयाम हैं जिन्हें अनुकूलित डिस्प्ले की आवश्यकता होती है?SAEF आपकी कस्टम एलसीडी आवश्यकताओं को पूरा कर सकता है.
2टच स्क्रीन और डिस्प्ले के लिए कुल समाधान
क्या आप टच स्क्रीन और डिस्प्ले स्क्रीन को इकट्ठा करने के बारे में चिंतित हैं?एसएईएफ एयर और ऑप्टिकल बॉन्डिंग सेवा सहित प्रतिरोधक और कैपेसिटिव मल्टी-टच समाधान सहित कस्टम और मानक टच स्क्रीन प्रदान कर सकता है।.
3गुणवत्ता विश्वसनीयता के प्रति प्रतिबद्धता
एसएईएफ आईएसओ9001: 2015 और आईएसओ14000 द्वारा योग्य है, जो वैश्विक बाजारों में रोएचएस, रीच और अन्य पर्यावरणीय नियमों को पूरा करता है। हम विनिर्माण आईक्यूसी,पीक्यूसी और ओक्यूसी प्रबंधन के माध्यम से गुणवत्ता सुनिश्चित करते हैं,विश्वसनीयता और उम्र बढ़ने का परीक्षण.
4दीर्घकालिक आपूर्ति
सामान्य परिस्थितियों में, हमारे द्वारा अनुशंसित उत्पादों की आपूर्ति 5 वर्ष से अधिक समय तक की जा सकती है।हम आपकी दीर्घकालिक आपूर्ति आवश्यकताओं को सुनिश्चित करने के लिए अग्रिम में वैकल्पिक योजनाएं बनाएंगे.
