उत्पाद विवरण:
|
| उत्पाद: | 4 इंच की टीएफटी एलसीडी टच स्क्रीन | टच स्क्रीन: | प्रतिरोधक स्पर्श पैनल (RTP) |
|---|---|---|---|
| संकल्प: | 480x800 | देखने की दिशा: | 12 बजे |
| चालक आई.सी: | ILI9806E | पिन नंबर: | 51 पिन |
| संबंध: | प्लगिंग | भूतल चमक: | 300 सीडी/एम2 (निट्स) |
| इंटरफेस: | आरजीबी | एलईडी लाइफटाइम: | 40,000 घंटे |
| संचालन तापमान।: | -20 ℃ से + 70 ℃ | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | टचस्क्रीन टीएफटी एलसीडी डिस्प्ले,आरजीबी इंटरफेस टीएफटी एलसीडी डिस्प्ले |
||
480x800 4" टचस्क्रीन टीएफटी डिस्प्ले
भाग संख्याः SF-TC397H-8783A-T
SF-TC397H-8783A-T एक 4 इंच का TFT-LCD मॉड्यूल है। यह एक TFT-LCD पैनल, ड्राइवर आईसी, FPC, एक बैक लाइट यूनिट से बना है। 4 "डिस्प्ले क्षेत्र में 480 X ((RGB) X 800 पिक्सल होते हैं और 262K रंगों तक प्रदर्शित कर सकते हैं।यह उत्पाद RoHS पर्यावरण मानदंड के अनुरूप है.
यह ग्राफिक टीएफटी डिस्प्ले मॉड्यूल एक 3.97 इंच विकर्ण, पूर्ण रंग टीएफटी है। यह टीएफटी एलसीडी कम बिजली का है, एक सफेद एलईडी बैकलाइट का उपयोग करता है,और एक एकीकृत प्रतिरोधी टच-स्क्रीन के साथ है, जिसमें डिस्प्ले के लिए मुख्य TAB कनेक्टर के लिए कनेक्शन बाहर लाया गया है. इस एलसीडी टीएफटी में एक इनबोर्ड कंट्रोलर और 2.8v एकल वोल्टेज है। यह एक आरजीबी इंटरफ़ेस का उपयोग करता है, जो डिस्प्ले से कनेक्शन के माध्यम से निर्दिष्ट है।
यह मॉड्यूल बहुत बढ़िया लग रहा है! यह पूरी जानकारी को पूर्ण रंग में प्रदर्शित करता है। यह व्यापक रूप से कॉफी मशीन, माइक्रोवेव ओवन, स्कैनर, होम ऑटोमेशन, एक्सेस कंट्रोल सिस्टम, निगरानी उपकरण में उपयोग किया जाता है,विश्लेषक, सुरक्षा प्रणाली, उद्यान सिंचाई प्रणाली आदि।
विशेषताएं
| उत्पाद: | 4 इंच की टीएफटी एलसीडी टच स्क्रीन |
| संकल्पः | 480x800 |
| इंटरफ़ेसः | आरजीबी |
| ड्राइवर आईसीः | ILI9806E |
| कनेक्शनः | प्लगिंग |
| परिचालन तापमानः | -20°C से +70°C |
| टच स्क्रीनः | प्रतिरोधी स्पर्श पैनल (RTP) |
| देखने की दिशा: | बारह बजे |
| पिन संख्याः | 51 पिन |
| सतह चमकः | 300 सीडी/एम2 (निट्स) |
| एलईडी जीवनकालः | 40,000 घंटे |
| अनुपालन: | REACH और RoHS अनुरूप |

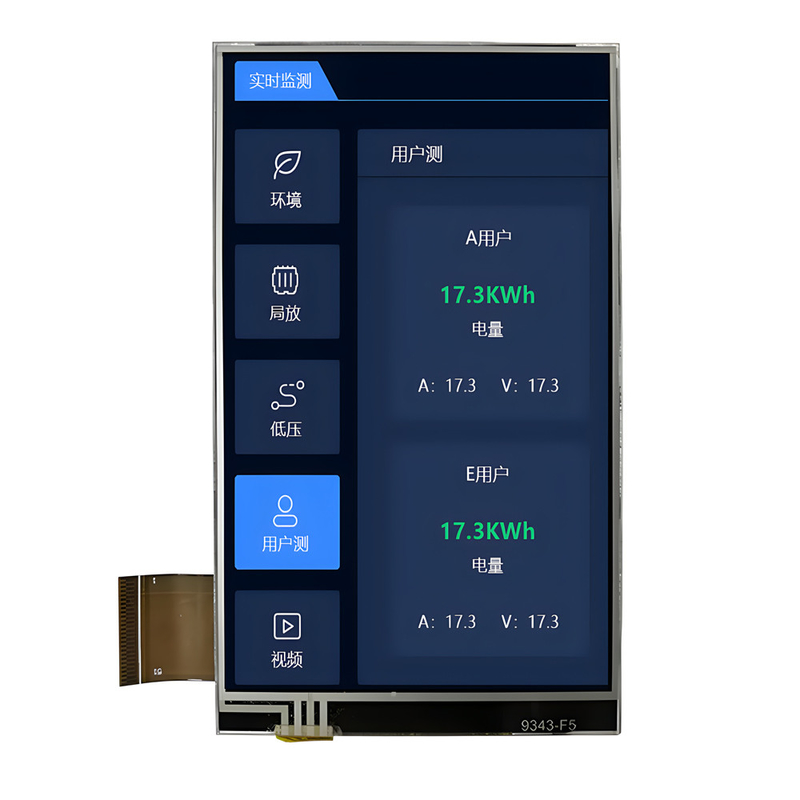

480x800 4" प्रतिरोधक टचस्क्रीन टीएफटी डिस्प्ले उत्पाद चित्र
पिन विवरण
| नहीं। | पिन नाम | आई/ओ | विवरण |
| 1 | एलईडीके | ओ | एलईडी कैथोड |
| 2 | एलईडीए | ओ | एलईडी एनोड |
| 3 | YU | मैं | टच पैनल इनपुट सिग्नल |
| 4 | एक्सएल | मैं | टच पैनल इनपुट सिग्नल |
| 5 | YD | मैं | टच पैनल इनपुट सिग्नल |
| 6 | एक्सआर | मैं | टच पैनल इनपुट सिग्नल |
| 7 | जीएनडी | मैं | जमीन |
| 8 | वीसीआई | मैं | बिजली की आपूर्ति 2.8V वोल्टेज |
| 9 | NC | - | खुला सेट करें |
| 10 | आईओवीसीसी | मैं | विद्युत आपूर्ति 1.8V वोल्टेज |
| 11 | टीई | मैं | फाड़ने का प्रभाव आउटपुट |
| 12 | एसडीओ | - | एसपीआई इंटरफेस इनपुट/आउटपुट पिन |
| 13 | एसडीआई | मैं | एसपीआई इंटरफेस इनपुट/आउटपुट पिन |
| 14 | डब्ल्यूआर/एससीएल | - | एसपीआई घड़ी संकेत |
| 15 | सीएसएक्स | मैं | चिप चयन संकेत के लिए इनपुट पिन |
| 16 | RESX | मैं | एलसीएम रीसेट इनपुट सिग्नल |
| 17-40 | DB23-DB0 | आई/ओ | प्रदर्शित डेटा I/O |
| 41 | सक्षम | मैं | आरजीबी आई/एफ मोड 1 में डेटा सक्षम सिग्नल |
| 42 | DOTCLK | मैं | प्रत्येक दिनांक का नमूना लेने के लिए घड़ी संकेत |
| 43 | HSYNC | मैं | क्षैतिज सिंक्रनाइज़ेशन संकेत |
| 44 | VSYNC | मैं | ऊर्ध्वाधर सिंक्रनाइज़ेशन संकेत |
| 45 | एलईडीपीडब्ल्यूएम | मैं | यह पिन बाहरी एलईडी ड्राइवर से जुड़ा हुआ है। |
| 46 | LWDON | मैं | बाहरी एलईडी बैकलाइट नियंत्रण चालू/बंद करने के लिए प्रयोग किया जाता है। |
| 47 | NC | - | खुला सेट करें |
| 48 | NC | - | खुला सेट करें |
| 49 | IM0 | मैं | इंटरफ़ेस मोड चुनें |
| 50 | आईएम1 | मैं | इंटरफ़ेस मोड चुनें |
| 51 | जीएनडी | मैं | जमीन |
अधिकतम पूर्ण सीमा
| पद | प्रतीक | मूल्य | इकाई |
| तर्क के लिए बिजली आपूर्ति वोल्टेज | वीडीडी | 0.3~4.6 | वी |
| इनपुट वोल्ट | वाइन | वीडीडी+0.3 | वी |
| परिचालन तापमान | टॉप | -20 से 70 | °C |
| भंडारण तापमान | Tstg | -30 से 80 तक | °C |
डीसी विशेषताएं
| पद | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | परीक्षण की स्थिति |
| ऑपरेटिंग वोल्टेज | वीडीडी | 2.6 | 2.8 | 3.3 | वी | - |
| आपूर्ति करंट | आईडीडी | - | - | 5 | mA | वीडीडी=2.8V,टीए=25°C |
| इनपुट वोल्ट | एचआईवी | 0.8वीडीडी | - | वीडीडी | वी | - |
| वीआईएल | 0 | - | 0.2 वीडीडी | वी | ||
| इनपुट रिसाव वर्तमान | IIL | - एक.0 | - | 1.0 | mA | वीआईएन=वीडीडी या वीएसएस |
बैकलाइट इलेक्ट्रिकल-ऑप्टिकल विशेषताएं
| पद | प्रतीक | MIN | TYP | अधिकतम | UNIT |
परीक्षण स्थिति |
नोट |
| आपूर्ति वोल्टेज | Vf | 25.6 | वी | यदि= 20 mA | - | ||
| आपूर्ति करंट | यदि | - | 20 | - | mA | - | - |
| रिवर्स वोल्टेज | वीआर | - | - | 5 | वी | - | |
| शक्ति अपव्यय | पीडी | - | 512 | - | mW | - | |
| एलसीएम के लिए प्रकाश तीव्रता |
- |
300 | - | Cd/m2 | यदि= 20mA | - | |
| एलसीएम के लिए एकरूपता | - | 80 | - | - | % | यदि= 20 mA | - |
| बैकलाइट रंग | सफेद | ||||||
ऑप्टिकल विशेषताएं
| नहीं. | आइटम | प्रतीक | शर्तें | विनिर्देश | इकाई | नोट | |||
| मिन | प्रकार | अधिकतम | |||||||
| 1 | प्रतिक्रिया समय | Tr+Tf | 25°C | - | 19 | - | सुश्री | (1) ((2) | |
| 2 | संचरण (PL के साथ) | T ((%) | - | - | 4.14 | - | - | - | |
| 3 | कंट्रास्ट दर | सीआर |
θ=0, सामान्य देखने का कोण |
720 | 900 | - | - | (1) ((3) | |
| 4 |
देखना कोण
|
हॉर. | θR | CR>10 | 70 | - | डिग्री | - | |
| θL | 70 | - | |||||||
| Ver. | Θ+ | 70 | - | ||||||
| थ- | 60 | - | |||||||

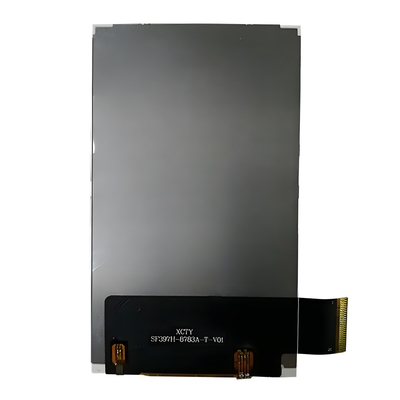

480x800 डॉट्स 4" प्रतिरोधी टचस्क्रीन टीएफटी डिस्प्ले उत्पाद छवि
